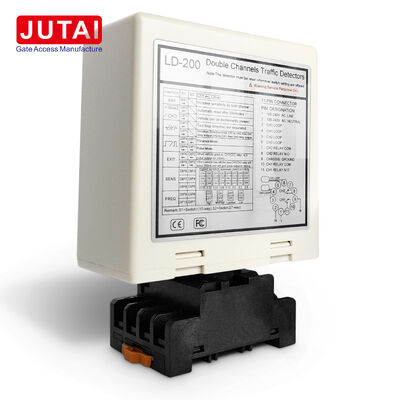

كاشف حلقة اتجاه المركبة LD-200 مع قنوات مستقلة مزدوجة لمراقبة مدخل ومخرج موقف السيارات

تم تصميم LD-200 خصيصًا لدخول ومخرجات مواقف السيارات التي تتطلب اكتشاف اتجاه المركبة. يمكن وضع قناتها الحلقة المستقلة بشكل متتابع في المسار ،تمكين الكاشف من مقارنة تسلسلات تنشيط CH1 و CH2 وتوليد استجابات إرسال خاصة بالاتجاه.

يشير تسلسل CH1 الأول إلى اتجاه واحد ، في حين يشير تسلسل CH2 الأول إلى الاتجاه العكسي. يمكن أن يتم إرسال هذه المعلومات الاتجاهية إلى أجهزة تحكم وقوف السيارات المتوافقة من أجل منطق الدخول / الخروج,معالجة تدفق المركبة، أو تشغيل الحاجز. يكمّل الكاشف أجهزة تحكم مواقف السيارات من خلال توفير معلومات الحلقة والإرسال الأساسية.

الكشف عن الاتجاه اختياري. عندما تتطلب المشاريع منطقتين منفصلتين لحضور المركبات ، يمكن للقنوات العمل بشكل مستقل.هذه المرونة تسمح للمثبتين باستخدام قناة واحدة لحلقة الاقتراب والثانية للممرأو نقاط الكشف الثانوية.

ستة أوضاع قابلة للاختيار تشمل سلوكيات توجيهية مخصصة، وتشغيل الوجود المنفصل، وتشغيل النبض. من خلال تكوين مجموعات مفاتيح DIP المناسبة،يمكن مطابقة منطق الإخراج لمتطلبات تسلسل دخول أو خروج محددة.

يحتوي كل قناة على ثمانية مستويات حساسية (0.015٪ إلى 0.8٪) وأربعة إعدادات تردد عبر حوالي 20-100kHz.الفصل الترددي يساعد عندما تكون الحلقات في الممرات المجاورة قريبة بما يكفي للتأثير على بعضها البعضكما يدعم الكاشف تعزيز حساسية المقطورة، وإعادة ضبط تلقائي، وتشغيل الوجود الدائم.

• التحكم في اتجاه مدخل موقف السيارات
• التحكم في اتجاه مخرج وقوف السيارات
• مسارات مركبات ثنائية الاتجاه
• المواقع التجارية التي يتم التحكم في وصولها
• أنظمة البوابات السكنية
• الطرق الصناعية للدخول والخروج

للتعرف على الاتجاه ، قم بتثبيت الحلقتين بالتسلسل على طول مسار السيارة. يوصي الدليل بفصل 1 متر تقريبًا بين CH1 و CH2. هندسة الحلقة المناسبة ،حساسية مناسبة، واختيار التردد أمر حاسم لترتيب مستقر.

• مصباح كهربائي (أحمر):يضيء للإشارة إلى " تشغيل "
• ضوء الكشف عن CH1:
  • تشغيل ثابت: الكشف عن المركبة
  • التلميع البطيء: الدائرة القصيرة الحلقة أو التواءات غير كافية
  • التلميع السريع: دائرة مفتوحة الحلقة أو التواءات المفرطة
• إشارة LED للكشف عن CH2:
  • تشغيل ثابت: الكشف عن المركبة
  • التلميع البطيء: الدائرة القصيرة الحلقة أو التواءات غير كافية
  • التلميع السريع: دائرة مفتوحة الحلقة أو التواءات المفرطة

يتم تسهيل تعديل الحساسية والتردد من خلال إعدادات مفتاح 7 طريق و 10 طريق:

• 8 إعدادات حساسية مختلفة متاحة عبر تكوين مفتاح الغطس
• تحكم مفاتيح الغطس 6 و 7 و 8 حساسية CH1 (0.8 إلى 0.015)
• مفاتيح الغطس 3 و 4 و 5 تحكم حساسية CH2 (0.8 إلى 0.015)

التبديل 1 (S1) - خيار وظيفة الحلقة القناة 1:

• DIP 1 و DIP 2: زيادة حساسية خاصة لكلا المقطورين (القطران)
• D3، D4، D5 و Switch 2 D1، D2: وظائف خاصة (الوضع1، 2، 3 الكشف عن الاتجاه. الوضع 4، 5، 6 الوضع العادي)
• D6 و D7 و D8 و Switch 2 D3 و D4 و D5: اختيار حساسية CH1 و CH2 (ثمانية مستويات)
• D9 و D10 و Switch2 D6 و D7: اختيار التردد (20 K إلى 100 KHz)

• يجب أن يكون حجم قطع الملفات مستطيل: الطول 1.0 إلى 2.0 متر، وعرض 0.8 إلى 1.2 متر
• تجنب الزوايا المستقيمة في الزوايا قدر الإمكان
• استخدام أسلاك مغناطيسية حديدية لفول الحث، الطول الإجمالي يصل إلى 500 متر
• الحفاظ على سدادة المنتج والمقبس في الاتجاه الرأسي أثناء التثبيت

سلسلة أجهزة الكشف عن حلقة المركبات ذات القناة المزدوجة JUTAI LD200/202 ، مجهزة بوظيفة التعرف على الاتجاه ، مثالية لسيناريوهات الدخول والخروج ذات القناة الواحدة عند دمجها مع:

• جهاز تحكم باب واحد (نموذج: AC-11)
• حاجز بوابة JUTAI (النموذج: BR-110)
• قارئ RFID بعيد المدى JUTAI (النموذج: PUHF-9)
• لفائف حلقة مقاومة لدرجات الحرارة العالية (النموذج: JTHT-11)

عملية الدخول:

1. السيارة تدخل المجمع / موقف السيارات ، والضغط على اثنين من لفائف الحلقة في وقت واحد
2. LD-200/202 يطلق قارئ UHF عند الدخول
3. قارئ UHF يقرأ بطاقة التعريف ويرسل إلى جهاز التحكم عبر مخرج Wiegand
4. المتحكم يتحقق من صحة الهوية ويخرج إشارة إرسال لفتح حاجز البوابة
5. السيارة تدخل، الذراع الحاجز ينخفض تلقائيًا
6. LD-100/102 يوفر وظائف السلامة ومكافحة الاصطدام

عملية الخروج:

1. مغادرة السيارة للمجتمع / موقف السيارات ، تمر داخل قارئ UHF
2. LD-200 / LD-202 يؤدي إلى قراءة قارئ UHF لقراءة البطاقة وإرسال هوية إلى جهاز التحكم
3. المتحكم يتحقق من صحة الهوية ويخرج إشارة إرسال لفتح حاجز البوابة
4. مخرجات السيارة، يد الحاجز ينخفض تلقائيًا
5. LD-100/102 يوفر وظائف السلامة ومكافحة الاصطدام

التعرف على الاتجاه:وظيفة التعرف على الاتجاه تضمن أن كاشف الحلقة مزدوج القنوات لا يؤدي إلى إطلاق الإشارة مرة أخرى عندما تمر السيارة أمام قارئ UHF آخر ،تسجيل سجلات الدخول أو الخروج فقط في النظام.

يمكن أن يعمل كشف حلقة القناة المزدوجة JUTAI LD-200/202 أيضًا ككشفين مستقلين للحلقة القناة الواحدة ، مناسبين لمواقف السيارات القياسية ذات الدخول والخروج الواحد.يوفر هذا التكوين فوائد توفير التكاليف من خلال تقليل تكاليف الأجهزة المرتبطة باستخدام كاشفات منفصلة لكل وظيفة.
