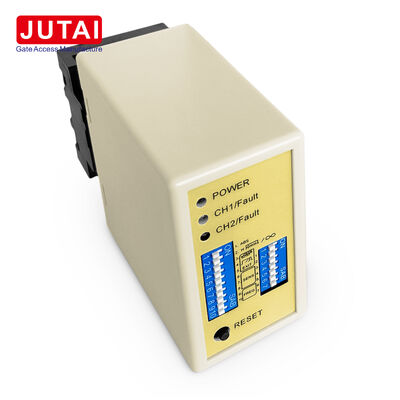

كاشف مركبات محفز مزدوج القنوات لمداخل موقف السيارات ومداخل حواجز الخروج وأنظمة تحكم الوصول

تم تصميم هذا جهاز الكشف عن المركبات للدخول والخروج من المركبات التي يتم التحكم فيها حيث تتحكم حلقة طريقين في حركة السيارات والشاحنات والشاحنات والمركبات الأخرى.وحدة مراقبة CH1 و CH2 في منصة قناة مزدوجة واحدة، تحويل نشاط الحلقة إلى إشارات إرسال لبوابات الحواجز أو أجهزة تحكم الوصول المتصلة.

في مدخلات مواقف السيارات، تكتشف الحلقة الأولى المركبات القادمة بينما تؤكد الحلقة الثانية المرور. في ممرات الخروج، يدعم نفس المفهوم منطق اتجاه الخروج.عندما يتم تثبيت الحلقات في تسلسل، يحدد جهاز الكشف اتجاه سير السيارة من CH1 إلى CH2 أو CH2 إلى CH1.

مع المخرجات القائمة على الإرسال ، يندمج الكاشف مع أجهزة التحكم في الحواجز المتوافقة ، وألواح التحكم في مواقف السيارات ، وأنظمة الوصول إلى المركبات التي تقبل المدخلات التي يتم تنفيذها عن طريق الاتصال الجاف أو الإرسال.يحدد وحدة التحكم المتصلة إجراءات محددة مثل، أوقف، عد، أو أكد المرور.

يقدم الكاشف ستة أنماط قابلة للاختيار عبر تكوين مفتاح DIP:

• إنتاج النبض المتعلق بالاتجاه
• مخرجات الوجود المتعلقة بالاتجاه
• عملية وجود منفصل لـ CH1 و CH2
• إنتاج النبض عند دخول السيارة حلقة
• إنتاج النبضات بعد مغادرة المركبة للحلقة

تتيح هذه المرونة لمكملي النظام استخدام كاشف واحد عبر تصاميم مختلفة للممرات ، من مناطق الوجود البسيطة إلى التطبيقات الحساسة للتوجيه.

تمتلك كل قناة حلقة ثمانية خيارات الحساسية (0.015٪ إلى 0.8٪) وأربعة اختيارات تردد عبر ما يقرب من 20-100kHz.هذه التعديلات تمكن المثبتين من تحسين أداء النظام لمخططات حلقة محددة وتقليل التداخل من الحلقات المجاورة.

• قنات حلقة استحداثية في كاشف واحد
• التعرف على الاتجاه من تسلسل الحلقة
• خيارات إخراج الحضور والنبض
• القدرة على تشغيل قناة مستقلة
• ثمانية إعدادات الحساسية لـ CH1 و CH2
• أربعة خيارات للتردد
• وضع إعادة التعيين التلقائي ووضع الحضور الدائم
• تحسين حساسية المقطورة
• تشخيص خطأ بمساعدة LED

• مراقبة مدخل موقف السيارات
• مراقبة مخرجات مواقف السيارات
• ممرات البوابات السكنية
• وصول المركبات التجارية
• مدخلات المواقع الصناعية
• منطق اتجاه حركة المرور ذو حلقةين

تثبيت حلقة مناسبة أمر ضروري للكشف التحريزي الموثوق به.يوفر الدليل توصيات حول الحلقة على أساس محيط الحلقة ويحدد التوجه الرأسي لتركيب مكبس الكاشف ومقبس.

• مصباح كهربائي (أحمر):يضيء للإشارة إلى " تشغيل "
• ضوء الكشف عن CH1:
  • تشغيل ثابت: الكشف عن المركبة
  • التلميع البطيء: الدائرة القصيرة الحلقة أو التواءات غير كافية
  • التلميع السريع: دائرة مفتوحة الحلقة أو التواءات المفرطة
• إشارة LED للكشف عن CH2:
  • تشغيل ثابت: الكشف عن المركبة
  • التلميع البطيء: الدائرة القصيرة الحلقة أو التواءات غير كافية
  • التلميع السريع: دائرة مفتوحة الحلقة أو التواءات المفرطة

يتم تسهيل تعديل الحساسية والتردد من خلال إعدادات مفتاح 7 طريق و 10 طريق:

• 8 إعدادات حساسية مختلفة متاحة عبر تكوين مفتاح الغطس
• تحكم مفاتيح الغطس 6 و 7 و 8 حساسية CH1 (0.8 إلى 0.015)
• مفاتيح الغطس 3 و 4 و 5 تحكم حساسية CH2 (0.8 إلى 0.015)

التبديل 1 (S1) - خيار وظيفة الحلقة القناة 1:

• DIP 1 و DIP 2: زيادة حساسية خاصة لكلا المقطورين (القطران)
• D3، D4، D5 و Switch 2 D1، D2: وظائف خاصة (الوضع1، 2، 3 الكشف عن الاتجاه. الوضع 4، 5، 6 الوضع العادي)
• D6 و D7 و D8 و Switch 2 D3 و D4 و D5: اختيار حساسية CH1 و CH2 (ثمانية مستويات)
• D9 و D10 و Switch2 D6 و D7: اختيار التردد (20 K إلى 100 KHz)

• يجب أن يكون حجم قطع الملفات مستطيل: الطول 1.0 إلى 2.0 متر، وعرض 0.8 إلى 1.2 متر
• تجنب الزوايا المستقيمة في الزوايا قدر الإمكان
• استخدام أسلاك مغناطيسية حديدية لفول الحث، الطول الإجمالي يصل إلى 500 متر
• الحفاظ على سدادة المنتج والمقبس في الاتجاه الرأسي أثناء التثبيت

سلسلة أجهزة الكشف عن حلقة المركبات ذات القناة المزدوجة JUTAI LD200/202 ، مجهزة بوظيفة التعرف على الاتجاه ، مثالية لسيناريوهات الدخول والخروج ذات القناة الواحدة عند دمجها مع:

• جهاز تحكم باب واحد (نموذج: AC-11)
• حاجز بوابة JUTAI (النموذج: BR-110)
• قارئ RFID بعيد المدى JUTAI (النموذج: PUHF-9)
• لفائف حلقة مقاومة لدرجات الحرارة العالية (النموذج: JTHT-11)

وظيفة التعرف على الاتجاه تضمن أن كاشف الحلقة مزدوج القنوات لا يؤدي إلى إطلاق الإشارة مرة أخرى عندما تمر السيارة أمام قارئ UHF آخر ،تسجيل سجلات الدخول أو الخروج فقط في النظام.

يمكن أن يعمل كشف حلقة القناة المزدوجة JUTAI LD-200/202 أيضًا ككشفين مستقلين للحلقة القناة الواحدة ، مناسبين لمواقف السيارات القياسية ذات الدخول والخروج الواحد.يوفر هذا التكوين فوائد توفير التكاليف من خلال تقليل تكاليف الأجهزة المرتبطة باستخدام كاشفات منفصلة لكل وظيفة.
