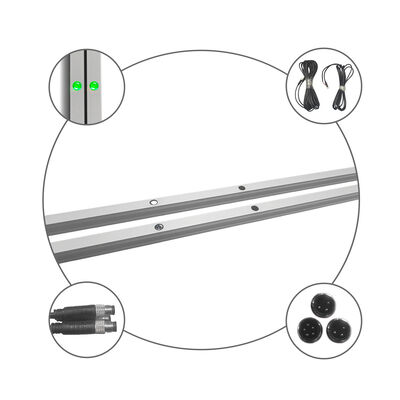

ستارة ضوء أمان الباب الصناعي CG15-8L12 مع نطاق اكتشاف 12 متر وشبكة الأشعة تحت الحمراء بـ 8 حزم وحماية IP67

JUTAI CG15-8L12 عبارة عن ستارة ضوء أمان كهروضوئية مدمجة لبوابة المستودع مصممة للأبواب الصناعية سريعة الحركة، وأبواب المرآب، وأبواب التخزين البارد، والأبواب المقطعية، والستائر الدوارة، وأبواب رصيف التحميل.

تستخدم نظام كشف بالأشعة تحت الحمراء بـ 8 حزم جنبًا إلى جنب مع تقنية الكشف المتقاطع لتشكيل شبكة حماية أوسع عبر فتحة الباب. عندما يعيق مركبة، أو رافعة شوكية، أو مشاة، أو أي عائق آخر شبكة الأشعة تحت الحمراء، يقوم المستقبل على الفور بتغيير حالة خرج المرحل وإرسال إشارة أمان إلى وحدة تحكم الباب.

يعد CG15-8L12 مناسبًا بشكل خاص للمشاريع التي تتطلب مستشعر أمان مدمج بأسلوب Grid Mini. يوفر حلاً بديلاً لمصنعي بوابات المستودعات ومدمجي الأنظمة الذين يبحثون عن مستشعر حماية باب نحيف المظهر، طويل المدى، ومقاوم للعوامل الجوية.

على عكس نظام خلية ضوئية بسيط بحزم متوازية، يجمع CG15-8L12 بين حزم الأشعة تحت الحمراء الأفقية والمتقاطعة لإنشاء شبكة كشف حماية أكثر كثافة.

يساعد هذا التصميم في تقليل المناطق العمياء بين النقاط البصرية الفردية وتحسين التعرف على العوائق عبر فتحة بوابة المستودع.

يدعم المرسل والمستقبل مسافة كشف قصوى تصل إلى 12 مترًا، مما يجعل المستشعر مناسبًا لبوابات المستودعات الواسعة، ومداخل المستودعات، وفتحات رصيف التحميل الكبيرة.

يمكن تركيب الغلاف الألمنيومي النحيف داخل سكة الباب أو خارجيًا على إطار الباب. هيكله المدمج مناسب للتطبيقات التي تكون فيها مساحة التركيب محدودة.

يدعم المستشعر وضعين تشغيل:

الوضع الطبيعي: أي شعاع أشعة تحت حمراء مقطوع يغير على الفور خرج الأمان.

وضع الإخفاء: يمكن إخفاء العوائق الثابتة الناتجة عن سكة الباب أو هيكل الباب أثناء الإعداد، مما يسمح لمنطقة الكشف المتبقية بالاستمرار في العمل بشكل طبيعي.

هذه الوظيفة مفيدة بشكل خاص عند تركيب ستارة الضوء داخل سكة توجيه بوابة المستودع.

يساعد الغلاف المصنف IP67 في حماية المكونات البصرية والإلكترونية الداخلية ضد الغبار والرطوبة والتعرض للماء.

إنه مناسب لبوابات المستودعات، والمستودعات الرطبة، ومداخل التخزين البارد، وتطبيقات الوصول الخارجية.

يوفر المظهر الجانبي النحيف من سبائك الألومنيوم القوة الميكانيكية، ومقاومة التآكل، والاستقرار طويل الأمد في البيئات الصناعية الصعبة.

يوفر المستقبل نقاط تلامس مرحل NO، NC، و COM، مما يسمح بالاتصال السهل مع:

• وحدات تحكم الأبواب الصناعية سريعة الحركة
• وحدات تحكم أبواب المرآب
• وحدات تحكم الستائر الدوارة
• أنظمة PLC
• معدات التحكم في الوصول
• دوائر مرحل الأمان

تتكون ستارة الضوء الأمان الكهروضوئية من مرسل أشعة تحت حمراء واحد ومستقبل واحد مثبتين على جوانب متقابلة لفتحة الباب.

يرسل المرسل حزم أشعة تحت حمراء متعددة نحو المستقبل. تخلق تقنية الكشف المتقاطع مسارات كشف قطرية إضافية بين النقاط البصرية، مما يشكل منطقة حماية على شكل شبكة.

عندما يتم استقبال جميع الحزم بشكل صحيح، يظل المرحل في حالة التشغيل العادية.

عندما تعيق رافعة شوكية، أو مركبة، أو مشاة، أو جسم ما شبكة الكشف، يقوم المستقبل بتغيير خرج المرحل ويرسل إشارة إلى وحدة تحكم بوابة المستودع. يمكن لوحدة التحكم بعد ذلك إيقاف الباب، أو إعادة فتحه، أو منع إغلاقه، اعتمادًا على منطق الباب المبرمج.

في الوضع الطبيعي، يؤدي انقطاع أي شعاع أشعة تحت حمراء نشط إلى توليد إشارة خرج.

يوصى بهذا الوضع للتركيب الخارجي لإطار الباب والتطبيقات التي يجب أن تظل فيها منطقة الاستشعار الكاملة نشطة.

تشمل التطبيقات النموذجية:

• أبواب PVC عالية السرعة
• أبواب المرآب
• الأبواب العلوية المقطعية
• الأبواب الدوارة
• مداخل المستودعات
• أبواب رصيف التحميل

تم تصميم وضع الإخفاء من أجل: عندما يتم تركيب ستارة الضوء داخل سكة توجيه الباب، فإن الوضع الذي ينزل فيه جسم الباب ويحجب أشعة الأشعة تحت الحمراء من الأعلى إلى الأسفل يعتبر وضعًا طبيعيًا ولا يؤدي إلى تشغيل المرحل؛ عندما يحجب جسم ما إشعاع الأشعة تحت الحمراء بخلاف ما يحجبه الباب، يتم تشغيل وظيفة الأمان المضادة للسحق لفتح الباب

يكتشف الرافعات الشوكية والمركبات والمشاة والبضائع قبل أو أثناء إغلاق الباب، مما يساعد وحدة تحكم الباب على إيقاف الباب أو إعادة فتحه.

يوفر كشف أمان إضافي لفتحة الباب لأنظمة أبواب المرآب السكنية والتجارية وتحت الأرض.

الغلاف الألمنيومي IP67 مناسب للبيئات الرطبة والباردة والمعرضة للتكثف الموجودة عادة حول المستودعات المبردة.

يوفر شبكة كشف بالأشعة تحت الحمراء واقية حول مناطق تحميل الخدمات اللوجستية ومداخل رصيف المستودعات.

يمكن تركيبه على طول إطار الباب أو سكة التوجيه لمراقبة منطقة إغلاق الأبواب المقطعية العلوية.

يوفر التعرف على العوائق لأنظمة أبواب الستائر الدوارة الصناعية والتجارية.

• مستشعر بوابة مستودع مدمج بأسلوب Grid Mini
• شبكة أشعة تحت حمراء للكشف المتقاطع بـ 8 حزم
• كشف طويل المدى يصل إلى 12 مترًا
• مظهر ألمنيومي نحيف بـ 1500 مم
• أوضاع تشغيل طبيعية وإخفاء
• مناسب للتركيب الداخلي للسكة أو الخارجي للإطار
• هيكل مقاوم للغبار والماء IP67
• خرج مرحل NO، NC، و COM
• استجابة كشف سريعة بـ 30 مللي ثانية
• مناسب لكشف المركبات والرافعات الشوكية والمشاة
• تكامل سهل مع وحدات تحكم بوابات المستودعات
• تخصيص OEM و ODM متاح

تم تصميم CG15-8L12 لمشاريع بوابات المستودعات التي تستخدم عادة مستشعرات ستارة ضوء أمان كهروضوئية مدمجة بأسلوب الشبكة أو المصغرة.

مظهره النحيف، وكشف حزمة الكشف المتقاطعة، ووظيفة الإخفاء، وخرج المرحل تجعله مناسبًا لمشاريع الاستبدال، وإنتاج الأبواب الجديدة، وأنظمة أمان بوابات المستودعات المخصصة.

يجب تأكيد التوافق مع وحدة التحكم الحالية، وتعريف الكابل، ومنطق الخرج، وأبعاد التركيب قبل استبدال علامة تجارية أو موديل آخر.

قم بتركيب المرسل والمستقبل عموديًا على جوانب متقابلة لفتحة الباب.

تأكد من أن:

• تم تركيب كلا المظهرين على نفس الارتفاع.
• الأسطح البصرية تواجه بعضها البعض.
• المظهران متوازيان وغير ملتوين.
• سطح التركيب صلب ومقاوم للاهتزاز.
• يتم فصل كابلات الطاقة والإشارة عن كابلات المحرك والعاكس.
• يتم تأكيد منطق خرج المرحل قبل التوصيل بوحدة تحكم الباب.
• يتم تكوين وضع الإخفاء فقط بعد محاذاة المستشعر بشكل صحيح.
• يتم اختبار منطقة الكشف الكاملة قبل وضع الباب في الخدمة.

• 1 × مرسل أشعة تحت حمراء
• 1 × مستقبل أشعة تحت حمراء
• كابلات التوصيل
• ملحقات التركيب
• تعليمات التركيب
