ستارة ضوء أمان باب صناعي CG15-8L12 مع كشف الأشعة تحت الحمراء بـ 8 حزم، نطاق 12 متر وحماية IP67 للأبواب عالية السرعة

جوتاي CG15-8L12 هو عبارة عن حاجز أمان ضوئي إلكتروني مصمم لأبواب التصنيع المدمجةالستائر الدوارة وأبواب رصيف التحميل.

يستخدم نظام الكشف بالأشعة تحت الحمراء 8 أشعة جنبا إلى جنب مع تكنولوجيا الكشف المتقاطع لتشكيل شبكة حماية أوسع عبر البابالمشاة أو العقبة الأخرى يقاطع شبكة الأشعة تحت الحمراء، يغير جهاز الاستقبال على الفور حالة إخراج الإرسال ويرسل إشارة سلامة إلى جهاز التحكم بالباب.

جهاز CG15-8L12 مناسب بشكل خاص للمشاريع التي تتطلب جهاز استشعار سلامة ضيق على طراز Grid Mini.وهو يوفر حلا بديلا لمصنعي أبواب منشأة التصنيع ومتكاملين النظام الذين يبحثون عن، جهاز استشعار حماية الباب المقاوم للظروف الجوية

على عكس نظام الخلايا الضوئية الموازية الأساسي، يجمع CG15-8L12 بين الأشعة تحت الحمراء الأفقية والمتقاطعة لإنشاء شبكة اكتشاف واقية أكثر كثافة.

يساعد هذا التصميم على تقليل المناطق العمياء بين النقاط البصرية الفردية وتحسين الكشف عن الوجود عبر فتحة باب منشأة التصنيع.

جهاز الإرسال والمستقبل يدعمان أقصى مسافة اكتشاف تصل إلى 12 مترًا ، مما يجعل المستشعر مناسبًا لأبواب منشأة التصنيع الواسعة ،مدخلات المستودعات وفتحات رصيف التحميل الكبيرة.

يمكن تثبيت غطاء الألومنيوم الرقيق داخل قاطع الباب أو خارجًا على إطار الباب. إن بنيته المدمجة مناسبة للتطبيقات التي تكون فيها مساحة التثبيت محدودة.

يدعم المستشعر طريقتين للعمل:

الوضع الطبيعي
أي أشعة تحت الحمراء مقطوعة تغير فورًا مخرج الأمان.

وضع إخفاء:
يمكن إخفاء العقبات الثابتة الناجمة عن رصيف الباب أو هيكل الباب أثناء الإعداد ، مما يسمح لمنطقة الكشف المتبقية بمواصلة العمل بشكل طبيعي.

هذه الوظيفة مفيدة بشكل خاص عندما يتم تثبيت الستار الضوئي داخل حلبة توجيه باب منشأة التصنيع.

يساعد المقصورة IP67 على حماية المكونات البصرية والإلكترونية الداخلية من الغبار والرطوبة والمياه.

وهي مناسبة لأبواب منشآت التصنيع والمستودعات الرطبة ومداخل التخزين البارد وتطبيقات الوصول إلى الخارج.

بروفيل سبائك الألومنيوم الرقيق يوفر القوة الميكانيكية ومقاومة التآكل والاستقرار على المدى الطويل في البيئات الصناعية المطالبة.

يوفر جهاز الاستقبال اتصالات NO و NC و COM ، مما يسمح بالاتصال بسهولة مع:

• أجهزة تحكم الأبواب السريعة
• أجهزة تحكم أبواب المرآب
• أجهزة التحكم بالشاشة الدوارة
• أنظمة PLC
• معدات التحكم في الوصول
• دوائر الإرسال الآمن

يتكون حاجز الأمان الإلكتروني الضوئي من جهاز إرسال الأشعة تحت الحمراء واحد ومستقبل واحد مثبتين على جانبي فتحة الباب.

جهاز الإرسال يصدر أشعة تحت الحمراء المتعددة نحو جهاز الاستقبال تكنولوجيا الكشف المتقاطع تخلق مسارات اكتشاف قطرية إضافية بين النقاط البصريةتشكيل منطقة حماية على غرار الشبكة.

عندما يتم استلام جميع الأشعة بشكل صحيح، يبقى المرور في حالته العادية.

عندما تقوم عربة شاحنة أو مركبة أو مشاة أو كائن بإيقاف شبكة الكشف، يغير جهاز الاستقبال مخرج الإرسال ويرسل إشارة إلى جهاز تحكم باب منشأة التصنيع.يمكن للمراقب بعد ذلك التوقف، إعادة فتح الباب أو منع إغلاقه، اعتماداً على منطق الباب المبرمج.

في الوضع الطبيعي، إنقطاع أي شعاع الأشعة تحت الحمراء النشط يولد إشارة إخراج.

يوصى بهذا الوضع للتثبيت الخارجي لإطار الباب والتطبيقات التي يجب أن تظل منطقة الاستشعار بالكامل نشطة.

وتشمل التطبيقات النموذجية:

• أبواب بلاستيكية عالية السرعة
• أبواب المرآب
• أبواب فوقية قسمية
• أبواب الشاشة الدوارة
• مدخلات المستودعات
• أبواب رصيف التحميل

وضع إخفاء مصمم ل: عندما يتم تثبيت الستار الضوئي داخل حلبة توجيه الباب،الوضع الذي ينخفض فيه جسم الباب ويحجب الأشعة تحت الحمراء من الأعلى إلى الأسفل يعتبر وضعًا طبيعيًا ولا يؤدي إلى تشغيل الإرسالعندما يمنع جسم إشعاع الأشعة تحت الحمراء بخلاف ذلك الذي يحجب الباب، يتم تشغيل وظيفة السلامة لمكافحة الكسر لفتح الباب

يكتشف الشاحنات، والمركبات، والمشاة والبضائع قبل أو أثناء إغلاق الباب، مما يساعد مراقب الباب على إيقاف أو إعادة فتح الباب.

يوفر اكتشاف إضافي لسلامة الباب لنظم أبواب المرآب السكنية والتجارية والجوفية.

ويتميز المرفق الألومنيوم IP67 في البيئات الرطبة والباردة والمعرضة للتكثيف التي توجد عادة حول المستودعات المبردة.

يوفر شبكة الكشف عن الأشعة تحت الحمراء الحماية حول مناطق التحميل اللوجستية و مدخلات رصيف المستودع.

يمكن تركيبها على طول إطار الباب أو السكة الحديدية لإشراف منطقة إغلاق الأبواب المقطعية العلوية.

يوفر الكشف عن الوجود لأنظمة الأبواب المصغرة الصناعية والتجارية.

• أجهزة استشعار الباب الشبكة المدمجة
• شبكة الأشعة تحت الحمراء ذات الكشف المتقاطع لـ 8 أشعة
• الكشف عن مسافة طويلة تصل إلى 12 متر
• ملف ألومنيوم رقيق 1500 ملم
• أوضاع التشغيل العادية والخفية
• مناسبة لتثبيت السكك الحديدية الداخلية أو الإطار الخارجي
• IP67 بناء مقاوم للغبار والماء
• خروج الإرسال NO و NC و COM
• استجابة الكشف السريعة 30 ثانية
• مناسبة للسيارات والشاحنات واكتشاف المشاة
• التكامل السهل مع أجهزة تحكم أبواب منشأة التصنيع
• تخصيص OEM و ODM متاح

تم تصميم CG15-8L12 لمشاريع أبواب منشأة التصنيع التي تستخدم عادة أجهزة استشعار الحاجز الأمني الضوئي الإلكتروني أو أجهزة استشعار الحاجز الأمني المصغرة.

ملفه النحيف، التقاطع الكشف الضوئي، وظيفة إخفاء وإخراج الإرسال تجعله مناسبة لمشاريع الاستبدال،إنتاج الأبواب الجديدة وأنظمة سلامة الأبواب الخاصة بمنشأة التصنيع.

يجب تأكيد التوافق مع جهاز تحكم موجود، وتعريف الكابل، ومنطق الإخراج وأبعاد التثبيت قبل استبدال علامة تجارية أو نموذج آخر.

قم بتثبيت جهاز الإرسال والمستقبل عمودياً على جانبي فتحة الباب.

تأكد من أن:

• يتم تركيب كلا الملفات على نفس الارتفاع.
• السطوح البصرية تواجه بعضها البعض
• الملفات متوازية وليس مشوهة.
• سطح التثبيت صلب ومقاوم للهزات.
• يتم فصل كابلات الطاقة والإشارة عن كابلات المحرك والعاكس.
• يتم تأكيد منطق مخرج الإرسال قبل الاتصال بجهاز التحكم بالباب.
• يتم تكوين وضع إخفاء فقط بعد أن يتم محاذاة المستشعر بشكل صحيح.
• يتم اختبار منطقة الكشف الكاملة قبل وضع الباب في الخدمة.

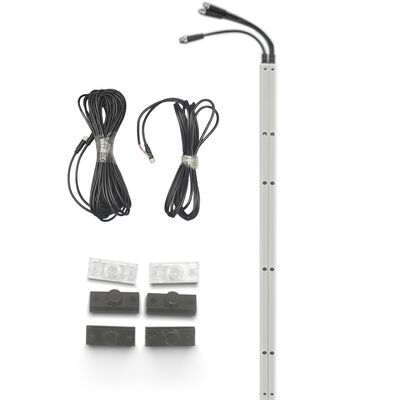

• 1 × جهاز إرسال بالأشعة تحت الحمراء
• 1 × جهاز استقبال الأشعة تحت الحمراء
• كابلات الاتصال
• ملحقات التركيب
• تعليمات التثبيت
