جوتاي CG15-8L12 8 Beam Grid مستشعر السلامة المصغر مع نطاق الكشف 12m وحماية IP67 للأبواب الصناعية

JUTAI CG15-8L12 عبارة عن حاجز أمان كهروضوئي لنظام مدخل المصنع موفر للمساحة مصمم للأبواب السريعة وأبواب المرآب وأبواب التخزين البارد والأبواب المقطعية والمصاريع الدوارة وأبواب رصيف التحميل.

ويستخدم نظام كشف بالأشعة تحت الحمراء ذو ​​8 شعاعات مدمجًا مع تقنية الكشف المتقاطع لتشكيل شبكة حماية أوسع عبر المدخل. عندما تقوم مركبة أو رافعة شوكية أو مشاة أو أي عائق آخر بمقاطعة شبكة الأشعة تحت الحمراء، يقوم جهاز الاستقبال على الفور بتغيير حالة إخراج التتابع ويرسل إشارة أمان إلى وحدة التحكم في الباب.

يعد CG15-8L12 مناسبًا بشكل خاص للمشاريع التي تتطلب مستشعر أمان على طراز Grid Mini موفر للمساحة. إنه يوفر حلاً بديلاً لمصنعي أنظمة دخول المصانع ومتكاملي الأنظمة الذين يبحثون عن مستشعر حماية للأبواب رفيع المستوى وبعيد المدى ومقاوم للعوامل الجوية.

على عكس نظام الخلايا الكهروضوئية الأساسي ذي الشعاع المتوازي، يجمع CG15-8L12 بين حزم الأشعة تحت الحمراء الأفقية والمتقاطعة لإنشاء شبكة كشف وقائية أكثر كثافة.

يساعد هذا التصميم على تقليل المناطق العمياء بين النقاط البصرية الفردية ويحسن استشعار الأشياء عبر فتحة نظام مدخل المصنع.

يدعم جهاز الإرسال وجهاز الاستقبال أقصى مسافة كشف تصل إلى 12 مترًا، مما يجعل المستشعر مناسبًا لأنظمة دخول المصانع الواسعة ومداخل المستودعات وفتحات رصيف التحميل الكبيرة.

يمكن تركيب الهيكل الرفيع المصنوع من الألومنيوم داخل حاجز الباب أو خارجيًا على إطار الباب. هيكلها الموفر للمساحة مناسب للتطبيقات التي تكون فيها مساحة التثبيت محدودة.

يدعم المستشعر وضعين للتشغيل:

الوضع العادي:
يؤدي أي شعاع من الأشعة تحت الحمراء المتقطعة إلى تغيير مخرجات الأمان على الفور.

وضع الإخفاء:
يمكن إخفاء العوائق الثابتة الناتجة عن حاجز الباب أو هيكل الباب أثناء الإعداد، مما يسمح لمنطقة الكشف المتبقية بمواصلة العمل بشكل طبيعي.

تكون هذه الوظيفة مفيدة بشكل خاص عند تركيب الستارة الضوئية داخل حاجز توجيه نظام دخول المصنع.

يساعد الغلاف الحاصل على تصنيف IP67 على حماية المكونات البصرية والإلكترونية الداخلية من الغبار والرطوبة والتعرض للماء.

إنها مناسبة لأنظمة دخول المصانع، والمستودعات الرطبة، ومداخل التخزين البارد وتطبيقات الوصول الخارجية.

يوفر المظهر الجانبي النحيف لسبائك الألومنيوم القوة الميكانيكية، ومقاومة التآكل، والاستقرار طويل الأمد في البيئات الصناعية الصعبة.

يوفر جهاز الاستقبال جهات اتصال مرحل NO وNC وCOM، مما يتيح سهولة الاتصال مع:

• أجهزة التحكم في الأبواب السريعة
• وحدات تحكم باب المرآب
• وحدات تحكم مصراع الأسطوانة
• أنظمة PLC
• معدات التحكم في الوصول
• دوائر تتابع السلامة

المواصفات الفنية

يتكون حاجز الأمان الكهروضوئي من جهاز إرسال للأشعة تحت الحمراء وجهاز استقبال مثبت على الجانبين المتقابلين من فتحة الباب.

يرسل جهاز الإرسال عدة أشعة تحت الحمراء باتجاه جهاز الاستقبال. تعمل تقنية الكشف المتقاطع على إنشاء مسارات كشف قطرية إضافية بين النقاط البصرية، مما يشكل منطقة حماية على شكل شبكة.

عندما يتم استقبال جميع الحزم بشكل صحيح، يبقى المرحل في حالة التشغيل العادية.

عندما تقوم رافعة شوكية أو مركبة أو مشاة أو جسم بمقاطعة شبكة الكشف، يقوم جهاز الاستقبال بتغيير خرج التتابع ويرسل إشارة إلى وحدة التحكم في نظام دخول المصنع. يمكن لوحدة التحكم بعد ذلك إيقاف الباب أو إعادة فتحه أو منعه من الإغلاق، اعتمادًا على منطق الباب المبرمج.

في الوضع العادي، يؤدي انقطاع أي شعاع الأشعة تحت الحمراء النشط إلى توليد إشارة خرج.

يوصى بهذا الوضع لتركيب إطار الباب الخارجي والتطبيقات التي يجب أن تظل منطقة الاستشعار الكاملة نشطة فيها.

تشمل التطبيقات النموذجية ما يلي:

• أبواب PVC عالية السرعة
• أبواب المرآب
• أبواب علوية مقطعية
• أبواب مصراع الأسطوانة
• مداخل المستودعات
• تحميل أبواب قفص الاتهام

تم تصميم وضع الإخفاء من أجل: عندما يتم تثبيت ستارة الضوء داخل حاجز توجيه الباب، فإن الوضع الذي ينزل فيه جسم الباب ويحجب الأشعة تحت الحمراء من الأعلى إلى الأسفل يعتبر وضعًا عاديًا ولا يؤدي إلى تشغيل التتابع؛ عندما يحجب جسم ما الأشعة تحت الحمراء بخلاف تلك التي يحجبها الباب، يتم تشغيل وظيفة الأمان المضادة للتحطيم لفتح الباب

يكتشف الرافعات الشوكية والمركبات والمشاة والبضائع قبل أو أثناء إغلاق الباب، مما يساعد وحدة التحكم في الباب على إيقاف الباب أو إعادة فتحه.

يوفر كشفًا إضافيًا لسلامة المدخل لأنظمة أبواب المرآب السكنية والتجارية وتحت الأرض.

إن غلاف الألمنيوم IP67 مناسب للبيئات الرطبة والباردة والمعرضة للتكثيف والتي توجد عادة حول المستودعات المبردة.

يوفر شبكة كشف وقائية بالأشعة تحت الحمراء حول مناطق التحميل اللوجستية ومداخل إرساء المستودعات.

يمكن تركيبه على طول إطار الباب أو حاجز التوجيه لمراقبة منطقة إغلاق الأبواب المقطعية العلوية.

يوفر استشعارًا للأشياء لأنظمة أبواب مصراع الأسطوانة الصناعية والتجارية.

• مستشعر نظام دخول المصنع على الطراز الصغير ذو الشبكة الموفرة للمساحة
• شبكة الأشعة تحت الحمراء للكشف عن 8 شعاع
• ما يصل إلى 12 متر كشف لمسافات طويلة
• هيكل ألومنيوم نحيف 1500 مم
• أوضاع التشغيل العادية والمخفية
• مناسبة للسكك الحديدية الداخلية أو تركيب الإطار الخارجي
• IP67 هيكل مقاوم للغبار ومقاوم للماء
• لا، NC وCOM إخراج التتابع
• استجابة الكشف السريع 30 مللي ثانية
• مناسبة للمركبات والرافعات الشوكية وكشف المشاة
• سهولة التكامل مع وحدات التحكم في نظام دخول المصنع
• تخصيص OEM وتصنيع التصميم الشخصي متاح

تم تصميم CG15-8L12 لمشاريع أنظمة دخول المصانع التي تستخدم عادةً أجهزة استشعار على شكل شبكة موفرة للمساحة أو أجهزة استشعار حاجز أمان كهروضوئية صغيرة.

إن مظهره النحيف وكشف الشعاع المتقاطع ووظيفة الإخفاء وإخراج التتابع يجعله مناسبًا لمشاريع الاستبدال وإنتاج الأبواب الجديدة وأنظمة الأمان المخصصة لنظام دخول المصنع.

يجب التأكد من التوافق مع وحدة التحكم الموجودة وتعريف الكابل ومنطق الإخراج وأبعاد التثبيت قبل استبدال علامة تجارية أو طراز آخر.

قم بتركيب جهاز الإرسال وجهاز الاستقبال عموديًا على الجانبين المتقابلين لفتحة الباب.

تأكد من أن:

• يتم تثبيت كلا الملفين على نفس الارتفاع.
• الأسطح البصرية تواجه بعضها البعض.
• الملامح متوازية وغير ملتوية.
• سطح التثبيت جامد ومقاوم للاهتزاز.
• يتم فصل كابلات الطاقة والإشارة عن كابلات المحرك والعاكس.
• يتم تأكيد منطق إخراج التتابع قبل الاتصال بوحدة تحكم الباب.
• يتم تكوين وضع الإخفاء فقط بعد محاذاة المستشعر بشكل صحيح.
• يتم اختبار منطقة الكشف الكاملة قبل وضع الباب في الخدمة.

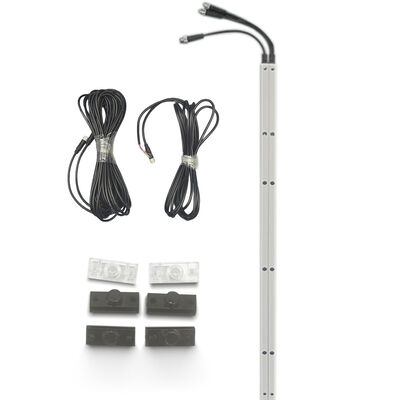

• 1 × جهاز إرسال بالأشعة تحت الحمراء
• 1 × جهاز استقبال الأشعة تحت الحمراء
• كابلات التوصيل
• ملحقات التركيب
• تعليمات التثبيت
