كاشف حلقة المركبة مزدوج القناة LD-200 مع إعادة تشغيل تلقائي وأداء مكافحة التداخل وتعرف الاتجاه

مكان المنشأ	الصين
اسم العلامة التجارية	JUTAI
إصدار الشهادات	CE
رقم الموديل	إل دي-200
وثيقة	LD-200.202.pdf
الحد الأدنى لكمية	1
الأسعار	negotiable
تفاصيل التغليف	كارتون
وقت التسليم	5 - 8 أيام عمل
شروط الدفع	T/T، L/C، D/A، D/P، ويسترن يونيون، باي بال، موني جرام، أليباي
القدرة على العرض	1000 قطعة في الشهر

تفاصيل المنتج

متطلبات الطاقة	110-240VAC (48 إلى 63Hz)	نطاق الدوران الذاتي	20-2000uh
حساسية	16 طريقة قابلة للتحديد/ الأعلى 0.010% ديسيلتر/لتر/الأدنى 2.56%	عملية درجة الحرارة	-40 ~ + 70 درجة
أوقات الاستجابة	التشغيل 10-90 مللي ثانية/إيقاف التشغيل 10-90 مللي ثانية	مواصفة	13.68.65.2
إبراز	كاشف حلقة إعادة التشغيل التلقائي , كاشف حلقة أداء السيارة المضاد للتداخل , التعرف على الاتجاه كاشف حلقة ثنائي القناة

اترك رسالة

منتوج وصف

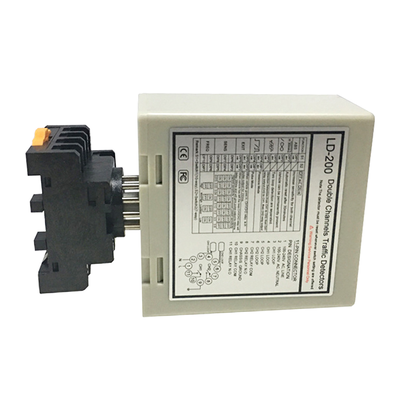

كاشف مركبات ثنائي القناة LD-200

كاشف حلقة مزدوج للمركبات لعد المركبات وإدارة مواقف السيارات

نظرة عامة على المنتج

كاشف حلقة مزدوج القناة لبوابة حاجز مواقف السيارات 110-240 فولت تيار متردد (48 إلى 63 هرتز) - نظام متقدم للكشف عن المركبات لإدارة مواقف السيارات وتطبيقات التحكم في الوصول.

المزايا الرئيسية

نطاق استشعار واسع وحساسية عالية: كشف دقيق لمختلف المركبات بنطاق استشعار واسع من 15 إلى 2000 ميكرو هنري
وظيفة إعادة الضبط التلقائي: يعزز استقرار النظام عن طريق إعادة الضبط تلقائيًا في حالة حدوث خلل
التعرف على الاتجاه: تفعيل دقيق بناءً على اتجاه حركة المركبة
حماية من الصواعق بقوة 40000 فولت: حماية قوية تضمن المتانة طويلة الأمد
بيئة تشغيل واسعة: أداء مستقر من -40 درجة مئوية إلى +70 درجة مئوية

الوظائف الأساسية

الكشف عن المركبات: يكشف بدقة عن المركبات باستخدام تقنية الاستشعار الحثي بناءً على التغيرات في الحث

التعرف على الاتجاه: يحدد اتجاهات حركة المركبات المحددة للتحكم الدقيق في البوابة

إعادة الضبط التلقائي: يلغي التدخل اليدوي عن طريق إعادة الضبط تلقائيًا أثناء الأعطال

خرج المرحل (Relay Output): يوفر إشارات خرج المرحل للتحكم في البوابة وإدارة حركة المرور وعد المركبات

التطبيقات

أنظمة إدارة حركة المرور
أتمتة البوابات
إدارة مرافق مواقف السيارات
أنظمة التحكم في الوصول
التحكم في إشارات المرور
عد المركبات وتحليلها

صور المنتج

كاشف حلقة حثي مزدوج القناة لإدارة مواقف السيارات

مخطط توصيل كاشف الحلقة

مفاتيح اختيار الحساسية

المؤشرات والمفاتيح

مؤشر	الحالة	المعنى
مؤشر الطاقة (أحمر)	مضاء	تشغيل الطاقة
مؤشر اكتشاف القناة 1 (CH1)	مستمر	اكتشاف المركبة
	وميض بطيء	دائرة قصيرة في الحلقة أو عدد لفات غير كافٍ
	وميض سريع	دائرة مفتوحة في الحلقة أو عدد لفات مفرط
مؤشر اكتشاف القناة 2 (CH2)	مستمر	اكتشاف المركبة
	وميض بطيء	دائرة قصيرة في الحلقة أو عدد لفات غير كافٍ
	وميض سريع	دائرة مفتوحة في الحلقة أو عدد لفات مفرط

اختيار الحساسية

تعديلات الحساسية والتردد باستخدام إعدادات مفاتيح DIP ذات 7 و 10 اتجاهات:

مفاتيح DIP 6 و 7 و 8 تتحكم في حساسية القناة 1 (0.8 إلى 0.015)
مفاتيح DIP 3 و 4 و 5 تتحكم في حساسية القناة 2 (0.8 إلى 0.015)

اختيار وظيفة حلقة القناة 1

إعداد الوظائف الخاصة

اختيار حساسية القناة 1 و 2

إعداد التردد

ملاحظة زر إعادة الضبط: يجب إعادة ضبط LD-200 في كل مرة يتم فيها إجراء تغيير في الإعدادات على مفاتيح DIP.

إرشادات التثبيت

استخدم أسلاكًا حديدية مغناطيسية لملف الحث (بطول إجمالي يصل إلى 500 متر)
حجم قطع الحلقة: مستطيل بطول 1.0-2.0 متر * عرض 0.8-1.2 متر
تجنب الزوايا القائمة عند المنعطفات
حافظ على قابس ومقبس المنتج في وضع رأسي أثناء التثبيت

نظرة عامة على تركيب الحلقة الموصى به

اتجاه التثبيت الصحيح

تكامل النظام

سلسلة كاشفات الحلقات المزدوجة للمركبات JUTAI LD200/202 مع وظيفة التعرف على الاتجاه لتطبيقات الدخول والخروج أحادية القناة.

المكونات المتوافقة

وحدة تحكم باب JUTAI (الموديل: AC-11)
حاجز بوابة JUTAI (الموديل: BR-110)
قارئ RFID طويل المدى JUTAI (الموديل: PUHF-9)
ملفات حلقة مقاومة لدرجات الحرارة العالية (الموديل: JTHT-11)

عملية التشغيل

عملية الدخول

تفعيل ملفات الحلقة المتزامنة: يتم الضغط على كلا ملفي الحلقة عند دخول السيارة
تفعيل قارئ UHF: يقوم LD-200/202 بتشغيل قارئ UHF عند المدخل
قراءة معرف البطاقة: يرسل القارئ المعرف إلى وحدة التحكم عبر مخرج Wiegand
التحقق من المعرف وفتح البوابة: تتحقق وحدة التحكم من المعرف وتفتح حاجز البوابة
دخول المركبة: ينخفض ذراع الحاجز تلقائيًا بعد مرور المركبة
ضمان السلامة: يوفر LD-100/102 وظائف السلامة ومقاومة الاصطدام

عملية الخروج

تفعيل قارئ UHF: يقوم LD-200/202 بتشغيل قارئ UHF الداخلي
التحقق من المعرف وفتح البوابة: تتحقق وحدة التحكم من المعرف وتفتح حاجز الخروج
خروج المركبة: ينخفض ذراع الحاجز تلقائيًا بعد مرور المركبة
إجراءات السلامة: يوفر LD-100/102 السلامة أثناء عملية الخروج

التعرف على الاتجاه

يضمن عدم قيام كاشف الحلقة مزدوج القناة بتشغيل الإشارة مرة أخرى عند مرور السيارة عبر قارئ UHF آخر، مما يحافظ على سجلات دخول/خروج دقيقة.
