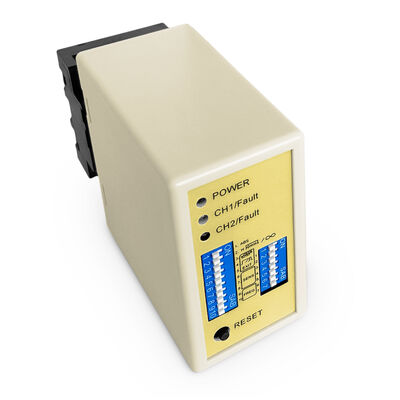

كاشف حلقة المركبات LD-200 مزدوج القناة مع نطاق 20000uh و 110-240VAC للطاقة لإدارة المواقف
| مكان المنشأ | الصين |
|---|---|
| اسم العلامة التجارية | JUTAI |
| إصدار الشهادات | CE |
| رقم الموديل | إل دي-200 |
| وثيقة | LD-200.202.pdf |
| الحد الأدنى لكمية | 1 |
| الأسعار | negotiable |
| تفاصيل التغليف | كارتون |
| وقت التسليم | 5 - 8 أيام عمل |
| شروط الدفع | T/T، L/C، D/A، D/P، ويسترن يونيون، باي بال، موني جرام، أليباي |
| القدرة على العرض | 1000 قطعة في الشهر |
تفاصيل المنتج
| متطلبات الطاقة | 110-240VAC (48 إلى 63Hz) | نطاق الدوران الذاتي | 20-2000uh |
|---|---|---|---|
| حساسية | 16 طريقة قابلة للتحديد/ الأعلى 0.010% ديسيلتر/لتر/الأدنى 2.56% | عملية درجة الحرارة | -40 ~ + 70 درجة |
| أوقات الاستجابة | التشغيل 10-90 مللي ثانية/إيقاف التشغيل 10-90 مللي ثانية | مواصفة | 13.6*8.6*5.2 |
| إبراز | كاشف حلقة قناة مزدوجة,20-2000uh كاشف حلقة السيارة,كاشف حلقة ثنائي القناة 110-240 فولت تيار متردد |
||
منتوج وصف
كاشف حلقة الوقوف LD-200 مزدوج القناة مع الكشف عن خطأ الملفات والاستجابة السريعة للسيارة
لمحة عامة عن المنتج
كاشف حلقة مركبة مزدوج الملفات للكشف عن إحصاء المركبات وإدارة مواقف السيارات.نظام الكشف المتقدم عن المركبات لتطبيقات إدارة مواقف السيارات ومراقبة الوصول تعمل عند 110-240VAC (48 إلى 63Hz).
المزايا الرئيسية
- نطاق استشعار واسع وحساسية عاليةالكشف الدقيق عن المركبات المختلفة مع مجموعة واسعة من الاستشعار من 15 إلى 2000μH
- وظيفة إعادة ضبط تلقائية:يحسن استقرار النظام عن طريق إعادة تعيين تلقائي في حالة عطل
- التعرف على الاتجاه:التنشيط الدقيق بناءً على اتجاه حركة المركبة
- 40000 فولت حماية من البرق:الحماية القوية تضمن الصمود على المدى الطويل
- بيئة تشغيل واسعةأداء مستقر من -40 درجة مئوية إلى +70 درجة مئوية
الوظائف الأساسية
الكشف عن المركبة:يكتشف المركبات بدقة باستخدام تكنولوجيا الاستشعار التحفيزي بناءً على التغيرات في الحثية
التعرف على الاتجاه:تحدد اتجاهات حركة المركبة المحددة للتحكم الدقيق في البوابة
إعادة تعيين تلقائي:يزيل التدخل اليدوي عن طريق إعادة تعيين تلقائي أثناء العطلات
مخرج الإرسال:يوفر إشارات الإخراج بالمرورية لمراقبة البوابة وإدارة حركة المرور وعد المركبات
التطبيقات
- أنظمة إدارة حركة المرور
- أتمتة البوابة
- إدارة مرافق وقوف السيارات
- أنظمة التحكم في الوصول
- مراقبة إشارات المرور
- إحصاء وتحليل المركبات
صور المنتج
كاشف حلقة استحداثية لإدارة محطة وقوف السيارات مزدوجة القناة
مخطط اتصال كاشف الحلقة
مفاتيح اختيار الحساسية
مؤشرات ومفتاحات
مصباح كهربائي (أحمر):يضيء عند " تشغيل "
الكشف عن CH1 LED:
- مستمر: الكشف عن المركبة
- التلميع البطيء: الدائرة القصيرة الحلقة أو التواءات غير كافية
- التلميع السريع: دائرة مفتوحة الحلقة أو التواءات المفرطة
الكشف عن CH2 LED:
- مستمر: الكشف عن المركبة
- التلميع البطيء: الدائرة القصيرة الحلقة أو التواءات غير كافية
- التلميع السريع: دائرة مفتوحة الحلقة أو التواءات المفرطة
اختيار الحساسية
تعديلات الحساسية والتردد باستخدام إعدادات مفاتيح الانبساط ذات 7 طرق و 10 طرق:
- مفاتيح الغطس 6، 7، 8 التحكم في حساسية CH1 (0.8 إلى 0.015)
- مفاتيح الغطس 3، 4، 5 التحكم في حساسية CH2 (0.8 إلى 0.015)
خيار وظيفة الحلقة القناة 1
إعداد الوظائف الخاصة
اختيار الحساسية CH1 و CH2
ضبط التردد
ملاحظة زر إعادة التعيين:يجب إعادة تعيين LD-200 في كل مرة يتم فيها تغيير الإعدادات على مفاتيح Dip.
إرشادات التثبيت
- استخدام أسلاك مغناطيسية حديدية لفول الحث (إلى 500 متر من الطول الإجمالي)
- حجم قطع الملف: مستطيل طوله 1.0-2.0m * عرضه 0.8-1.2m
- تجنب الزوايا المستقيمة في الزوايا
- الحفاظ على سدادة المنتج والمقبس في الاتجاه الرأسي أثناء التثبيت
لمحة عامة عن تثبيت الملف
التوجيه المناسب للتركيب
تكامل النظام
سلسلة أجهزة الكشف عن حلقة المركبات ذات القنوات المزدوجة JUTAI LD200/202مع وظيفة التعرف على الاتجاه لتطبيقات الدخول والخروج القناة الواحدة.
المكونات المتوافقة
- جهاز تحكم باب واحد (نموذج: AC-11)
- حاجز بوابة JUTAI (النموذج: BR-110)
- قارئ RFID بعيد المدى JUTAI (النموذج: PUHF-9)
- لفائف حلقة مقاومة لدرجات الحرارة العالية (النموذج: JTHT-11)
عملية التشغيل
عملية الدخول
- التنشيط المتزامن للفكرة:يتم الضغط على كل من الملفات الحلقة عند دخول السيارة
- تنشيط قارئ الـ (يو إتش إف):LD-200/202 يطلق قارئ UHF عند الدخول
- قراءة بطاقة الهوية:القارئ ينقل الهوية إلى جهاز التحكم عبر مخرج Wiegand
- التحقق من الهوية وفتح البوابة:المراقب يتحقق من الهوية ويفتح حاجز البوابة
- دخول المركبة:الذراع الحاجز ينخفض تلقائيًا بعد مرور السيارة
- ضمان السلامة:LD-100/102 يوفر وظائف السلامة ومكافحة الاصطدام
عملية الخروج
- تنشيط قارئ الـ (يو إتش إف):أجهزة LD-200/202 داخل قارئ UHF
- التحقق من الهوية وفتح البوابة:المراقب يتحقق من الهوية ويفتح حاجز الخروج
- مخرج السيارة:ينزلق ذراع الحاجز تلقائيًا بعد مرور السيارة
- تدابير السلامة:LD-100/102 يوفر السلامة أثناء عملية الخروج
التعرف على الاتجاه
يضمن أن كاشف الحلقة المزدوج القنوات لا يؤدي إشارة مرة أخرى عندما السيارة تمر قراءة UHF أخرى، والحفاظ على سجلات الدخول / الخروج دقيقة.
وظيفة التعرف على الاتجاه
وضع العمل المستقل
يمكن لجهاز JUTAI LD-200/202 أن يعمل كجهازين مستقلين للكشف عن حلقة قناة واحدة لمواقف السيارات القياسية ذات الدخول والخروج:
- لولب حلقة واحدة يؤدي القارئ ويقرأ البطاقة
- لولب حلقة أخرى يوفر وظيفة الحاجز المضاد للكسر
- فائدة توفير التكاليف من خلال تقليل متطلبات الأجهزة
تكوين وضع العمل المستقل
عرض المنتج الإضافي
مثال تثبيت المنتج
مخطط تطبيق النظام
