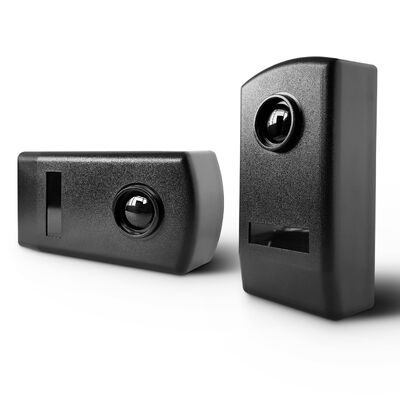

مستشعر كهروضوئي بالأشعة تحت الحمراء IR-20 مع حماية IP65 ومدى كشف 20 مترًا ومقاومة للتداخل فوق البنفسجي للبوابات الأوتوماتيكية
| مكان المنشأ | الصين |
|---|---|
| اسم العلامة التجارية | JUTAI |
| إصدار الشهادات | CE |
| رقم الموديل | إير-20 |
| وثيقة | IR-20.pdf |
| الحد الأدنى لكمية | 1 |
| الأسعار | negotiable |
| تفاصيل التغليف | كارتون |
| وقت التسليم | 5 - 8 أيام عمل |
| شروط الدفع | T/T، L/C، D/A، D/P، ويسترن يونيون، بايبال، أليباي |
| القدرة على العرض | 1000 قطعة في الشهر |
تفاصيل المنتج
| مبدأ الكشف | كشف شعاع الأشعة تحت الحمراء | درجة حرارة التشغيل | -30 ℃ إلى +60 ℃ |
|---|---|---|---|
| تصنيف الحماية | IP65 | نطاق الكشف الأقصى | 20 م داخلي أو خارجي |
| مزود الطاقة | 12/24VAC/VDC | تتابع الاتصال | الحد الأقصى 500 مللي أمبير عند 48 فولت تيار متردد/تيار مستمر |
| إبراز | مستشعر كهروضوئي بالأشعة تحت الحمراء للبوابات الأوتوماتيكية,مستشعر كهروضوئي محمي بمعيار IP65,مستشعر كهروضوئي مقاوم لتداخل الأشعة فوق البنفسجية |
||
منتوج وصف
مستشعر ضوئي بالأشعة تحت الحمراء مع حماية IP65 ضد تداخل الأشعة فوق البنفسجية للبوابات الأوتوماتيكية
نظرة عامة على المنتج
كاشف حركة ضوئي بالأشعة تحت الحمراء للمراقبة المنزلية بتيار مستمر 12 فولت/24 فولت معتمد من CE. يعزز مستشعر الأشعة تحت الحمراء الضوئي النشط الخارجي هذا الأمان والكفاءة بتقنية IR-20 المتقدمة.
الميزات الرئيسية
- مستشعر ضوئي بالأشعة تحت الحمراء عبر الشعاع للبوابات والحواجز للحماية والسلامة
- نطاق اكتشاف أقصى 20 متر للتطبيقات الداخلية والخارجية
- مزود طاقة 12/24 فولت تيار متردد/مستمر لتركيب مرن
- حماية خارجية مطورة IP65 لبيئات الوصول إلى البوابات
- مقاومة قوية للضوء وتداخل الأشعة فوق البنفسجية لمناطق الإمارات العربية المتحدة والمناطق ذات درجات الحرارة العالية
- وظيفة المزامنة المترددة تدعم زوجين يعملان عن قرب دون تداخل
- خرج مرحل NO / NC / COM لسهولة التوصيل بوحدات تحكم البوابات
- يتطلب TX مدخل طاقة فقط، ويوفر RX مدخل طاقة وخرج مرحل
- هيكل أسود مدمج مناسب للبوابات الأوتوماتيكية وحواجز مواقف السيارات
- مؤشر LED للحالة على المستقبل للمحاذاة واستكشاف الأخطاء وإصلاحها
سيناريوهات التطبيق
- بوابات منزلقة أوتوماتيكية
- بوابات متأرجحة
- أبواب المرآب
- بوابات حواجز مواقف السيارات
- مداخل المجمعات السكنية
- التحكم في الوصول للمباني التجارية
- حماية سلامة البوابات الصناعية
- الكشف عن سلامة البوابات الخارجية في مناطق الإمارات العربية المتحدة والشرق الأوسط
المعلمات الفنية
| الموديل | IR-20M |
| نوع المنتج | مستشعر ضوئي بالأشعة تحت الحمراء |
| مبدأ الكشف | كشف الأشعة تحت الحمراء عبر الشعاع |
| هيكل المستشعر | مرسل TX + مستقبل RX |
| مزود الطاقة | 12/24 فولت تيار متردد/مستمر |
| مزامنة التيار المتردد | مدعوم، فقط مع 12/24 فولت تيار متردد |
| نطاق الكشف الأقصى | 20 متر داخلي أو خارجي |
| تصنيف الحماية | إصدار مطور IP65 |
| مقاومة تداخل الضوء | مقاومة قوية للضوء وتداخل الأشعة فوق البنفسجية |
| بيئة مناسبة | مناطق الإمارات العربية المتحدة / الشرق الأوسط / المناطق الخارجية ذات درجات الحرارة العالية |
| درجة حرارة التشغيل | -10 درجة مئوية إلى +60 درجة مئوية |
| أقصى تيار تشغيل للمرسل TX | 25 مللي أمبير |
| أقصى تيار تشغيل للمستقبل RX | 35 مللي أمبير |
| أقصى تلامس مرحل | بحد أقصى 500 مللي أمبير عند 48 فولت تيار متردد/مستمر |
| خرج المرحل | NO / NC / COM |
| حالة LED المستقبل | يشير LED إلى انقطاع الشعاع واستجابة المرحل |
| نوع التركيب | مثبت على الحائط |
| لون الهيكل | أسود |
| التطبيق | بوابة منزلقة، بوابة متأرجحة، باب مرآب، بوابة حاجز، نظام تحكم في الوصول |
| العبوة | كرتون |
| العلامة التجارية | JUTAI |
| الأصل | الصين |
صور المنتج
تعريف الأسلاك
| طرف TX 1 | مدخل طاقة 12/24 فولت تيار متردد/مستمر |
| طرف TX 2 | +12 فولت تيار متردد/مستمر |
| طرف TX 3 | +24 فولت تيار متردد/مستمر |
| طرف RX 1 | مدخل طاقة 12/24 فولت تيار متردد/مستمر |
| طرف RX 2 | +12 فولت تيار متردد/مستمر |
| طرف RX 3 | +24 فولت تيار متردد/مستمر |
| طرف RX 4 | COM / مشترك |
| طرف RX 5 | NC / مغلق عادةً |
| طرف RX 6 | NO / مفتوح عادةً |
تعليمات التركيب
- الوصول إلى الداخل عن طريق رفع اللوحة الأمامية للمستشعر الضوئي
- أدخل الكابلات في الفتحات المخصصة وثبت القاعدة بإحكام على الحائط
- اختر طرق تركيب مناسبة للأسطح الجدارية أو المعدنية
- قم بتوصيل الكابلات والطاقة ضمن نطاق الجهد المحدد (12-24 فولت تيار مستمر/متردد)
- قم بمحاذاة المستشعر الضوئي بشكل صحيح - يجب أن يظل مؤشر LED الأحمر مطفأً عند تكوينه بشكل صحيح
- تحقق من استجابة المرحل عن طريق مقاطعة شعاع الأشعة تحت الحمراء
- أعد تركيب اللوحة الأمامية وثبتها بالبراغي المتوفرة
المزايا والميزات
- تكامل سلس مع أنظمة التحكم المختلفة للأبواب
- حلول تركيب مرنة بما في ذلك التكامل مع حافة الباب
- إجراءات سلامة موثوقة للأبواب والبوابات الأوتوماتيكية
- نطاق تطبيق متعدد الاستخدامات للبيئات المتنوعة
- قدرات اكتشاف دقيقة لمنع الحوادث
- أداء فعال مع استهلاك طاقة منخفض
- متانة في الظروف القاسية مع تصنيف مقاومة للماء IP67
يُعد مستشعر الأشعة تحت الحمراء JUTAI IR-20 قمة في الأمان والكفاءة عبر تطبيقات مختلفة. بفضل ميزاته المتقدمة وقدرات الكشف الدقيقة وعملية التركيب سهلة الاستخدام، يوفر IR-20 أداءً لا مثيل له في ضمان السلامة والراحة في البيئات المتنوعة، مما يعزز دوره كمكون لا غنى عنه في أنظمة التحكم في الوصول والأمن الحديثة.
