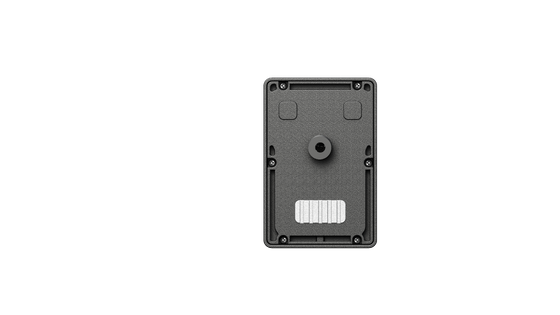

رادار بوابة حاجز ذكي للكشف عن المركبات والمشاة، مما يساعد على تحسين سلامة ذراع الحاجز وكفاءة التحكم في الوصول إلى مواقف السيارات.
| مكان المنشأ | الصين |
|---|---|
| اسم العلامة التجارية | JUTAI |
| إصدار الشهادات | CE |
| رقم الموديل | RD79-6M |
| وثيقة | RD79-6M.pdf |
| الحد الأدنى لكمية | 1 |
| الأسعار | negotiable |
| تفاصيل التغليف | كرتون |
| وقت التسليم | 5-8 أيام عمل |
| شروط الدفع | خطاب الاعتماد، D/A، D/P، T/T، ويسترن يونيون |
| القدرة على العرض | 1000 جهاز كمبيوتر شخصى / م |
تفاصيل المنتج
| نوع المنتج | مستشعر رادار بوابة الحاجز | تكنولوجيا الرادار | رادار الموجة المليمترية 79 غيغاهرتز |
|---|---|---|---|
| تردد التشغيل | 79-81 جيجا هرتز | وضع الرادار | مضاد للسحق / الزناد / الزناد المائل |
| دقة المسافة | 4 سم | تكوين الهوائي | هوائي 2T4R |
| هدف الكشف | المركبة فقط / كشف المشاة والمركبات | نوع ذراع الحاجز | ذراع مستقيم / ذراع قابل للطي / ذراع سياج / حاجز إعلاني |
| طريقة الاتصال | طريقة الاتصال | تكوين التطبيق | التحكم جي إل |
| وقت الاستجابة | ≥100 مللي ثانية | جهد الإمداد | تيار مستمر 12-24 فولت |
| متوسط الحالي | 200 مللي أمبير عند 12 فولت | الحد الأقصى الحالي | 600 مللي أمبير |
| متوسط القوة | 1.2 واط @ 12 فولت | درجة حرارة التشغيل | -40 درجة مئوية إلى +80 درجة مئوية |
| تصنيف الحماية | IP66 | حجم المنتج | 73.5 × 110.9 × 32.8 ملم |
| إخراج الأسلاك | الطاقة، GND، RS485، COM، NO | الوظيفة الرئيسية | حاجز حماية ضد السحق وفتح الزناد |
منتوج وصف
رادار بوابة الحاجز الذكي للكشف عن المركبات والمشاة
نظرة عامة على المنتج
يوفر مستشعر رادار بوابة الحاجز الموجي المليمتر RD79-6M بتردد 79 جيجاهرتز حماية متقدمة ضد السحق واكتشاف الزناد لبوابات الحاجز في مواقف السيارات وأنظمة إدارة الدخول والخروج ومواقف السيارات والمرائب تحت الأرض وأنظمة التحكم في الوصول للمركبات.
يكتشف مستشعر الرادار الموجي المليمتر بتردد 79 جيجاهرتز هذا المركبات أو المشاة داخل منطقة ذراع الحاجز، مما يتيح إجراءات رفع وخفض أكثر أمانًا. مقارنةً بكاشفات الحلقة التقليدية أو المستشعرات بالأشعة تحت الحمراء، يستخدم RD79-6M تقنية رادار LFM-CW بتردد 79 جيجاهرتز مع هيكل هوائي 2T4R، مما يوفر دقة مسافة عالية واكتشافًا دقيقًا للهدف وتشغيلًا مستقرًا في البيئات الخارجية أو مواقف السيارات المعقدة.
يدعم الرادار أنواعًا متعددة من أذرع الحاجز بما في ذلك الذراع المستقيم، والذراع القابل للطي، وحواجز السياج، وحواجز الإعلانات. يتميز بوضعيات اكتشاف متعددة: وضعية منع السحق، ووضعية الزناد، ووضعية الزناد المثبتة بزاوية. من خلال تكوين تطبيق البلوتوث واتصال RS485، يمكن للمركبين ضبط المعلمات بسهولة أثناء تشغيل المشروع.
الميزات الرئيسية
- وظائف مزدوجة- يدمج الحماية ضد السحق واكتشاف الزناد في مستشعر رادار واحد
- رادار عالي الدقة بتردد 79 جيجاهرتز- اكتشاف الموجات المليمترية بتردد 79-81 جيجاهرتز بدقة مسافة 4 سم
- فصل الإنسان عن المركبة- يدعم وضعيات اكتشاف المركبات فقط أو المشاة بالإضافة إلى المركبات
- توافق متعدد مع أذرع الحاجز- يعمل مع بوابات الحاجز ذات الذراع المستقيم، والذراع القابل للطي، والذراع السياج، وذراع الإعلانات
- تصحيح الأخطاء عبر تطبيق البلوتوث- قابل للتكوين عبر تطبيق GL Control مع اتصال بلوتوث
- نطاق اكتشاف قابل للتعديل- مسافة يسار/يمين قابلة للتخصيص، مسافة اكتشاف طويلة، ومسافة قريبة بدون اكتشاف
- اتصال RS485 ومخرج الترحيل- متوافق مع وحدات تحكم بوابة الحاجز وأنظمة التحكم في الوصول لمواقف السيارات
- حماية خارجية IP66- هيكل من البولي كربونات وسبائك الألومنيوم مع نطاق تشغيل من -40 درجة مئوية إلى +80 درجة مئوية
المواصفات الفنية
| البند | المواصفات |
|---|---|
| الموديل | RD79-6M |
| نوع المنتج | مستشعر رادار بوابة الحاجز |
| تردد التشغيل | 79-81 جيجاهرتز |
| تقنية الرادار | رادار الموجات المليمترية LFM-CW |
| الهوائي | 2T4R |
| دقة المسافة | 4 سم |
| هدف الاكتشاف | المركبات فقط / اكتشاف المشاة والمركبات |
| نوع بوابة الحاجز | ذراع مستقيم / ذراع قابل للطي / ذراع سياج / حاجز إعلاني |
| الاتصال | بلوتوث / RS485 |
| وقت الاستجابة | ≤100 مللي ثانية |
| جهد الإمداد | تيار مستمر 12-24 فولت |
| متوسط التيار | 200 مللي أمبير عند 12 فولت |
| أقصى تيار تشغيل | 600 مللي أمبير |
| متوسط الطاقة | 1.2 واط عند 12 فولت |
| مادة الهيكل | بولي كربونات + سبائك الألومنيوم |
| حجم المنتج | 73.5 * 110.9 * 32.8 ملم |
| تصنيف الحماية | IP66 |
| درجة حرارة التشغيل | -40 درجة مئوية إلى +80 درجة مئوية |
تعريف الأسلاك
| لون السلك | الوظيفة |
|---|---|
| أحمر | +12-24 فولت تيار مستمر |
| أسود | أرضي |
| أخضر | RS485 B- |
| أصفر | RS485 A+ |
| أزرق | COM |
| أبيض | NO |
| بني | محجوز |
| برتقالي | محجوز |
التطبيقات
- بوابات الحاجز في مواقف السيارات
- مداخل ومخارج مواقف السيارات
- التحكم في الوصول للمرائب تحت الأرض
- بوابات مواقف المجمعات السكنية
- أنظمة مواقف المباني التجارية
- إدارة دخول المركبات
- بوابات الحاجز ذات الذراع المستقيم
- بوابات الحاجز ذات الذراع القابل للطي
- بوابات الحاجز السياج
- بوابات الحاجز الإعلانية
- الحماية ضد السحق لبوابات الحاجز
- اكتشاف زناد المركبات
ملاحظات التثبيت
يتم تثبيت الرادار على جانب خزانة بوابة الحاجز. يتطلب التثبيت فتحة بقطر 17 مم، مع مسافة أفقية من خزانة الحاجز حوالي 23-33 سم، وتختلف مسافة الثقب الثابتة عن الأرض حسب حجم الحاجز.
نقاط التثبيت الموصى بها:
- قم بتثبيت الرادار على جانب خزانة بوابة الحاجز المواجه لمنطقة ذراع الحاجز
- حافظ على منطقة اكتشاف الرادار متوافقة مع منطقة حماية ذراع الحاجز
- اضبط نوع واتجاه ذراع الحاجز الصحيحين في التطبيق
- قم بإجراء تعلم الخلفية بعد التثبيت وضبط المعلمات
- أبقِ الأشخاص والمركبات بعيدًا عن منطقة الاكتشاف أثناء تعلم الخلفية
- احفظ التكوين بعد إكمال جميع إعدادات المعلمات
أسئلة متكررة
س1: ما هو الاستخدام الرئيسي لـ RD79-6M؟
ج1: يستخدم RD79-6M بشكل أساسي لبوابات الحاجز في مواقف السيارات لتوفير الحماية ضد السحق واكتشاف الزناد للمركبات والمشاة.
س2: ما هو التردد الذي يستخدمه RD79-6M؟
ج2: يعمل RD79-6M بتردد رادار الموجات المليمترية 79-81 جيجاهرتز.
س3: هل يمكن لـ RD79-6M أن يحل محل كاشف الحلقة التقليدي؟
ج3: في العديد من تطبيقات بوابات الحاجز، يمكن استخدام RD79-6M كحل اكتشاف زناد أو اكتشاف ضد السحق يعتمد على الرادار، خاصة حيث يكون تركيب حلقة الأرضية صعبًا.
س4: هل يدعم اكتشاف المشاة؟
ج4: نعم. يدعم الرادار وضعيات اكتشاف المركبات فقط واكتشاف المشاة بالإضافة إلى المركبات.
س5: ما هي أنواع أذرع الحاجز المدعومة؟
ج5: يدعم تطبيقات بوابات الحاجز ذات الذراع المستقيم، والذراع القابل للطي، والذراع السياج، وذراع الإعلانات.
س6: كيف يتم تكوين الرادار؟
ج6: يمكن تكوين الرادار من خلال تطبيق GL Control عن طريق اتصال البلوتوث. يمكن للمركبين تعيين وضع الجهاز، ونوع الحاجز، واتجاه الذراع، وهدف الاكتشاف، ونطاق الاكتشاف.
س7: ما هي طرق الاتصال المدعومة؟
ج7: يدعم RD79-6M اتصالات البلوتوث و RS485.
س8: ما هو جهد التشغيل؟
ج8: جهد التشغيل هو 12-24 فولت تيار مستمر.
س9: هل هو مناسب للاستخدام الخارجي؟
ج9: نعم. يتمتع RD79-6M بتصنيف حماية IP66 ويعمل من -40 درجة مئوية إلى +80 درجة مئوية.
س10: هل يدعم تعلم الخلفية؟
ج10: نعم. بعد التثبيت وضبط المعلمات، يساعد تعلم الخلفية الرادار على التكيف مع بيئة الموقع وتحسين استقرار الاكتشاف.
