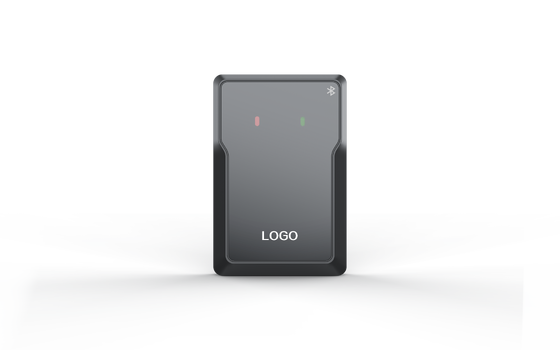

RD79-6M 79GHz جهاز استشعار رادار بوابة الحاجز لمكافحة الاصطدام والكشف عن الزناد IP66 بلوتوث RS485

RD79-6M هو مستشعر رادار موجة ملليمترية بتردد 79 جيجاهرتز مصمم لبوابات الحواجز، وإدارة المداخل والمخارج، ومواقف السيارات، والمرائب تحت الأرض، وأنظمة التحكم في الوصول للمركبات. يمكن استخدامه لكل منالحماية من السحق واكتشاف التشغيل، مما يساعد بوابة الحاجز على اكتشاف المركبات أو المشاة داخل منطقة ذراع الحاجز والتحكم في رفع أو خفض الحركة بأمان أكبر.

مقارنة بكاشفات الحلقات التقليدية أو المستشعرات بالأشعة تحت الحمراء، يستخدم RD79-6M تقنية رادار LFM-CW بتردد 79 جيجاهرتز مع هيكل هوائي 2T4R. يوفر دقة مسافة عالية، واكتشافًا دقيقًا للأهداف، وتشغيلًا مستقرًا في البيئات الخارجية أو مواقف السيارات المعقدة. يمكن للرادار المساعدة في تقليل التشغيل الخاطئ وتحسين سلامة بوابة الحاجز، خاصة في المواقع التي يكون فيها تدفق المركبات متكررًا ومساحة التركيب محدودة.

يدعم الرادار أنواعًا متعددة من أذرع الحواجز، بما في ذلك الحواجز ذات الذراع المستقيمة، والحواجز ذات الذراع القابلة للطي، والحواجز السياجية، والحواجز الإعلانية. كما يدعم أوضاع اكتشاف مختلفة، بما في ذلك وضع الحماية من السحق، ووضع التشغيل، ووضع التشغيل المائل. مع تكوين تطبيق البلوتوث واتصال RS485، يمكن للمركبين ضبط المعلمات بشكل أكثر ملاءمة أثناء تشغيل المشروع. يوضح ملف PDF أنه يمكن تكوين الرادار من خلال تطبيق GL Control، بما في ذلك وضع الجهاز، ونوع ذراع الحاجز، واتجاه الذراع، ونوع هدف الاكتشاف، ومسافة الاكتشاف، والتعلم في الخلفية، وحفظ التكوين، ووظائف إعادة التشغيل.

• جهاز واحد للحماية من السحق واكتشاف التشغيل- يدمج RD79-6M الحماية من السحق واكتشاف التشغيل في مستشعر رادار واحد. يمكن أن يساعد في حماية المركبات والمشاة تحت ذراع الحاجز مع توفير اكتشاف تشغيل المركبات للتحكم في بوابة الحاجز.
• تقنية رادار عالية الدقة بتردد 79 جيجاهرتز- يعمل الرادار بتردد 79-81 جيجاهرتز ويستخدم اكتشاف الموجات المليمترية لتحسين الدقة الزاوية ودقة القياس. تساعد دقة المسافة البالغة 4 سم في اكتشاف الأهداف بدقة أكبر حول ذراع الحاجز.
• يدعم فصل الإنسان عن المركبة- يدعم الرادار اختيار نوع الهدف، بما في ذلك اكتشاف المركبات فقط واكتشاف المشاة والمركبات. هذا يجعله مناسبًا لمشاريع مواقف السيارات ذات متطلبات السلامة وإدارة المرور المختلفة.
• توافق متعدد مع أذرع الحواجز- يدعم RD79-6M تطبيقات الحواجز ذات الذراع المستقيمة، والذراع القابلة للطي، والذراع السياجية، والحواجز الإعلانية. يمكن للمركبين اختيار نوع ذراع الحاجز في التطبيق وفقًا للموقع الفعلي.
• تصحيح الأخطاء عبر تطبيق البلوتوث- يمكن تكوين الرادار من خلال تطبيق GL Control. يمكن للمركبين البحث عن جهاز RD79-6M، والاتصال عبر البلوتوث، وإدخال كلمة المرور، وقراءة التكوين، وضبط المعلمات، وإجراء التعلم في الخلفية، وحفظ التكوين، وإعادة تشغيل الرادار.
• نطاق اكتشاف قابل للتعديل- يسمح التطبيق للمستخدمين بضبط المسافة اليسرى، والمسافة اليمنى، ومسافة الاكتشاف الطويلة، ومسافة عدم الاكتشاف القريبة وفقًا لسيناريو الحاجز الفعلي. هذا يساعد على تحسين تكوين منطقة التأثير المضاد وتقليل الاكتشاف الخاطئ.
• اتصال RS485 ومخرج التتابع- يوضح مخطط الأسلاك مدخل طاقة التيار المستمر، واتصال RS485 A/B، ومخرج COM و NO. هذا يجعل الرادار مناسبًا لوحدات تحكم بوابات الحواجز وأنظمة التحكم في الوصول لمواقف السيارات.
• حماية خارجية IP66- يتمتع الرادار بتصنيف حماية IP66، وغلاف من البولي كربونات وسبائك الألومنيوم، ونطاق درجة حرارة تشغيل من -40 درجة مئوية إلى +80 درجة مئوية، مما يجعله مناسبًا لمواقف السيارات الخارجية، والمرائب تحت الأرض، والبيئات ذات الطقس القاسي.

• بوابات الحواجز لمواقف السيارات
• مداخل ومخارج مواقف السيارات
• التحكم في الوصول للمرائب تحت الأرض
• بوابات مواقف المجمعات السكنية
• أنظمة مواقف المباني التجارية
• إدارة مداخل المركبات
• بوابات الحواجز ذات الذراع المستقيمة
• بوابات الحواجز ذات الذراع القابلة للطي
• بوابات الحواجز السياجية
• بوابات الحواجز الإعلانية
• الحماية من السحق لبوابات الحواجز
• اكتشاف تشغيل المركبات

يتم تركيب الرادار على جانب خزانة بوابة الحاجز. وفقًا لمرجع التركيب في الدليل، فإن فتحة الفتحة هي 17 مم، والمسافة الأفقية من خزانة الحاجز حوالي 23-33 سم، وتختلف مسافة الثقب الثابت عن الأرض حسب حجم الحاجز. يوضح الدليل أيضًا أبعاد المنتج 73.5 × 110.9 × 32.8 ملم.

• قم بتركيب الرادار على جانب خزانة بوابة الحاجز المواجه لمنطقة ذراع الحاجز.
• حافظ على منطقة اكتشاف الرادار متوافقة مع منطقة حماية ذراع الحاجز.
• اضبط نوع واتجاه ذراع الحاجز الصحيحين في التطبيق.
• قم بإجراء التعلم في الخلفية بعد التركيب وضبط المعلمات.
• أبقِ الأشخاص والمركبات بعيدًا عن منطقة الاكتشاف أثناء التعلم في الخلفية.
• احفظ التكوين بعد الانتهاء من جميع إعدادات المعلمات.
