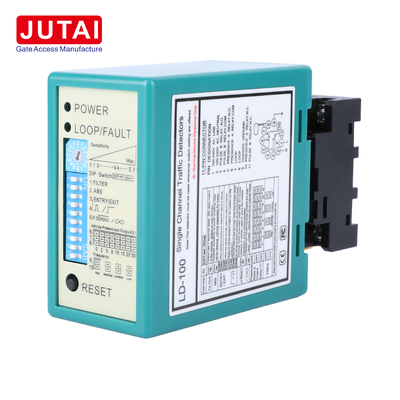

كاشف حلقة المركبات LD-100 LD-102 القناة الواحدة لبوابة حاجز وقوف السيارات والباب الصناعي
| مكان المنشأ | الصين |
|---|---|
| اسم العلامة التجارية | JUTAI |
| إصدار الشهادات | CE |
| رقم الموديل | LD-102 |
| الحد الأدنى لكمية | 1 |
| الأسعار | negotiable |
| تفاصيل التغليف | مواقف كرتونية (13.5*8.5*5 سم)/0.3 كجم/وحدة |
| وقت التسليم | 3-5 أيام عمل بعد استلام الدفع |
| شروط الدفع | T/T ، L/C ، D/A ، D/P ، Western Union ، PayPal ، ، Moneygram ، Alipay |
| القدرة على العرض | 10000 قطعة/شهر |
تفاصيل المنتج
| نوع المنتج | كاشف حلقة مركبة قناة واحدة | مبدأ الكشف | الكشف عن الحلقة الاستقرائية |
|---|---|---|---|
| نوع القناة | قناة واحدة | مزود الطاقة | LD-100: 100–240 فولت تيار متردد / LD-102: 12–24 فولت تيار متردد/تيار مستمر |
| نطاق محاثة الحلقة | 20-2000μH | حساسية | 16 مستويات للاختيار |
| نطاق الحساسية | أعلى 0.01% DL/L / أدنى 2.56% DL/L | وقت الاستجابة | 10-90 مللي ثانية |
| تتابع الإخراج | مرحل التواجد / مرحل النبض أو الخطأ | ضبط التردد | 4 مستويات تردد قابلة للاختيار |
| وضع تواجد السيارة | يمكن اختيار الحضور الدائم أو المحدود | وظيفة أسب | تعزيز الحساسية التلقائية |
| body{background-color#FFFFFF} 非法阻断153 window.onload = function () { docu | إعداد مفتاح DIP | درجة حرارة العمل | -40 ℃ إلى +70 ℃ |
| رطوبة | 95% عدم التكثيف | إصدار الشهادات | CE / FCC |
| طلب | بوابة حاجز مواقف السيارات، LPR، الباب الصناعي، البوابة المنزلقة، الحواجز، إشارات المرور، إلخ، نظام ا | ضمان | سنتان |
| إبراز | كاشف حلقة قناة واحدة,كاشف حلقة المركبات للوقوف,كاشف حلقة الباب الصناعي |
||
منتوج وصف
LD-100 / LD-102
كاشف حلقة مركبة قناة واحدة
1لمحة عامة عن المنتج
|
اسم المنتجكاشف حلقة المركبة القناة الواحدة JUTAI النماذج المطبقة:LD-100 100 ′′ 240 VAC ′′ LD-102 12 ′′ 24 V AC/DC وصف قصير:LD-100 / LD-102 هو كاشف حلقة استحداثية مجففة قناة واحدة مصممة للكشف الموثوق عن وجود المركبات في بوابات حاجز وقوف السيارات ، الأبواب الصناعية ، خطوط LPR ، الأبواب المنزلقة ،إشارات المروريقدم توافقاً واسعاً في الحث، حساسية قابلة للتعديل، منطق إرسال قابلة للتكوين،وأداء مستقر في بيئات خارجية أو صناعية قاسية. · نطاق الحلزون العريض لتحفيز 20 ‰ 2000 μH للاستخدام المرن في الموقع · 16 مستوى حساسية قابلة للاختيار للدراجات النارية والسيارات والحافلات والشاحنات · وقت استجابة قابل للاختيار 10 ≈ 90 ms للعمل السريع في التحكم خروج رلايين لإشارة الحضور والنبض أو الخطأ · تعزيز الحساسية التلقائية لـ ASB يدعم المركبات ذات السرير العالي · تصميم قوي لمكافحة التداخل مع حماية البرق من 40،000 فولت · لا يوجد تداخل مع قارئ RFID من 125 كيلو هرتز ومناسب لأنظمة الوصول المختلطة · درجة حرارة التشغيل من -40°C إلى +70°C مع 95٪ عدم تكثيف الرطوبة |
مظهر المنتج الفعلي |
2. ملخص سريع للمعلومات
|
20 ‰ 2000 μH نطاق حركة الحلقات الواسعة |
16 مستوى تعديل الحساسية |
10 ¢ 90 م وقت الاستجابة القابل للاختيار |
إرساليين وجود ونبض أو خروج خطأ |
|
LD-100 إمدادات الطاقة 100 ∼ 240 VAC |
LD-102 مصدر الطاقة المتردد / المتردد 1224 فولت |
الضمان لمدة عامين دعم طويل الأجل |
401000 فولت الحماية من البرق |
3صور المنتج وتفاصيله
4المواصفات التقنية
| البند | LD-100 | LD-102 | الملاحظات |
| النموذج | LD-100 | LD-102 | كاشف حلقة استحداثية قناة واحدة |
| إمدادات الطاقة | 100240 VAC 4862 هرتز | 1224 فولت AC/DC | اختر نسخة التيار المتردد أو منخفضة الجهد حسب المشروع |
| إقناع الحلقة | 20 ‰ 2000 μH | 20 ‰ 2000 μH | نطاق واسع من ضبط الذات |
| الحساسية | 16 مستوى قابلة للاختيار | 16 مستوى قابلة للاختيار | حوالي 0.01% إلى 2.56% DL/L |
| وقت الاستجابة | 10 ¢ 90 م | 10 ¢ 90 م | يمكن اختيارها حسب متطلبات الموقع |
| درجة حرارة العمل | -40°C إلى +70°C | -40°C إلى +70°C | الاستخدام الصناعي في الهواء الطلق |
| الرطوبة | 95% غير مكثفة | 95% غير مكثفة | مستقرة في البيئة القاسية |
| مخرج رله | رله الحضور والنبض أو رله الخطأ | رله الحضور والنبض أو رله الخطأ | مخرجين للاستقبال |
| حجم المنتج | 76 × 42 × 110 مم | 76 × 42 × 110 مم | المساكن المدمجة |
| حجم الحزمة | 136 × 86 × 52 مم | 136 × 86 × 52 مم | عبوات الكرتون |
| الوزن الصافي | 195 غرام | 195 غرام | تقريبي |
| الوزن الإجمالي | 300 غرام | 300 غرام | تقريبي |
| الشهادة | CE FCC | CE FCC | |
| الضمان | سنتان | سنتان |
5وضع النموذج ومرجع العائلة
تركز صفحة المنتج هذه على سلسلة القناة الواحدة. يساعد الرسم البياني المرجعي التالي المشترين على فهم موقع LD-100 / LD-102 داخل عائلة كاشفات الحلقة JUTAI.
6. إعداد وتصحيح الأخطاء للمحتوى
أدناه هي وحدة التحرير الكاملة أعيد تنظيمها مع صور منفصلة لكل منطقة تحكم، بحيث تبقى صفحة المنتج كاملة ويمكن للمثبتين فهم كل وظيفة بسرعة.
6.1 إشارة إلى الأسلاك والتركيب
|
منطقة مؤشر LED لاحظ إشارات Power و LOOP/FAULT LEDs أولاً أثناء التشغيل. إنها تساعد المثبتين على تحديد ما إذا كان الكاشف يعمل بشكل صحيح ، ما إذا كان يتم اكتشاف سيارة ،أو ما إذا كانت الحلقة في حالة خطأ. |
|
تعديل الحساسية استخدم جهاز تحديد الدوران لاختيار أحد مستويات الحساسية الـ 16. يوصى بحساسية أعلى للدراجات النارية أو المركبات الصغيرة.الحساسية المنخفضة تساعد على الحد من الزائفة الخاطئة في البيئات الصاخبة. |
|
التوجيه الأساسي لفتاح DIP كتلة التبديل DIP هي منطقة التكوين الرئيسية. تأكد من أن المثبتين يفهمون بوضوح اتجاه ON / OFF قبل تغيير أي معيار. |
|
تعزيز الحساسية التلقائي DIP 2 ASB تمكين ASB عندما تحتاج المركبات ذات السرير العالي مثل الشاحنات والحافلات والمقطورات إلى اكتشاف أكثر استقراراً. تحسن هذه الوظيفة موثوقية الكشف بعد دخول السيارة للمرة الأولى إلى منطقة الحلقة. |
|
منطق DIP 3 و DIP 4 الدخول والخروج والإرسال يتم استخدام هذه المفاتيح لاختيار منطق المرور المتعلق بسلوك الدخول أو الخروج أو النبض. اختر الوضع الذي يطابق الحاجز أو الكاميرا أو البوابة أو منطق التحكم في العد. |
|
DIP 5 وضع وجود المركبة هذا الإعداد يتحكم في سلوك انتظار الوجود. يمكن أن يدعم الوجود المستمر أو توقيت انتظار ثابت أو وظائف انتظار موسعة وفقًا لمتطلبات الموقع. |
|
توقيت إصدار الإرسال من DIP 6 إلى DIP 8 هذه المفاتيح تحدد خيارات توقيت الإخراج لنقل الحضور ، مع تأخيرات متعددة قابلة للاختيار مثل 0 ، 2 ، 5 ، 8 ، 10 ، 15 ، 20 و 30 ثانية. |
|
إعداد تردد DIP 9 و DIP 10 عندما يتم تثبيت حلقات متعددة بالقرب، حدد ترددات تشغيل مختلفة للحد من التداخلات الكهرومغناطيسية بين الممرات المجاورة. |
|
زر إعادة ضبط بعد تغييرات الأسلاك أو تعديلات إعدادات DIP ، اضغط على RESET بحيث يعيد الكاشف تعلّم حالة الحلقة ويبدأ العمل مع التكوين الجديد. |
7وحدة سيناريو التطبيق
| سيناريو | استخدم القيمة |
| بوابة حاجز وقوف السيارات وممر LPR | اكتشاف المركبات القادمة، تشغيل الكاميرا التقاط، فتح الحاجز، وتوفير حماية مضادة للاصطدام تحت ذراع الرفع. |
| الكشف عن الأبواب الصناعية والشاحنات | قم بتشغيل أبواب السرعة العالية عندما تقترب شاحنة شاحنة وأبقي الباب مفتوحاً بينما تبقى السيارة في منطقة الحلقة. |
| الوصول للمجتمع السكني | دعم مراقبة وصول المركبات إلى مدخلات المجتمع، بما في ذلك الكشف الموثوق به عن الدراجات النارية والسيارات. |
| البوابات المنزلية وأنظمة وقوف السيارات | إطلاق البوابات المنزلقة أو أجهزة مدخلات مواقف السيارات مع الحد من التنشيط الخاطئ من المشاة أو العربات. |
| أوتوماتيك بولاردات | خفض العوارض عندما تقترب المركبات المعتمدة وتأخير إعادة الارتفاع حتى تمر السيارة بالكامل. |
| نظام الوزن | اكتشف وصول الشاحنة إلى جسر الوزن وتنسيق منطق الوزن بدقة |
| حساب مواقف السيارات مع عرض المساحة LED | العمل مع أنظمة حساب مواقف السيارات وشاشات LED لتأكيد مرور المركبات وتحديث بيانات المساحة المتاحة. |
| إشارة المرور والتحكم على جانب الطريق | توفير إدخال وجود المركبة لطلب الإشارة أو التحكم في المسار أو أتمتة الوصول إلى جانب الطريق. |
8ما الذي يجعل (جوتاي) مختلفاً
· نطاق واسع من الحدسة الحلزونية 20 ‰ 2000 μH من العديد من البدائل الأساسية
· إعادة التشغيل التلقائي ووظيفة خطأ الملفات البولية تبسط الصيانة وتقلل من أوقات التوقف
· خيار الحساسية الـ 16 طريقًا يسمح بتكيف أكثر دقة مع الدراجات النارية والسيارات والشاحنات
· عدم وجود تداخل مع قارئ RFID 125 كيلو هرتز يجعله مناسبًا لمشاريع التحكم في الوصول المختلطة
· المنازل القوية مع الحماية من البرق 40،000 فولت تحسن موثوقية الميدان
9ملاحظات التثبيت
· قطع الحلقة بعناية في سطح الطريق وإغلاق الفتحة بشكل صحيح بعد تركيب الكابل.
· استخدم كابل تغذية مزدوج بين الحلقة والكاشف للحد من التداخل الكهرومغناطيسي.
· لا تقم بتوجيه كابلات تغذية الحلقة مع كابلات الطاقة عالية الجهد أو عالية التيار.
· في الحلقات المجاورة أو المشاريع متعددة المسارات، حدد ترددات تشغيل مختلفة.
· بعد تغيير إعدادات DIP أو إعادة التوصيل، اضغط على "RESET" لإعادة تعلم حالة الحلقة.
· زيادة الحساسية عند الكشف عن الدراجات النارية أو المركبات الصغيرة. استخدم ASB للحافلات والشاحنات والمركبات ذات الهيكل العالي.
10أسئلة شائعة
س: ما هو الفرق بين LD-100 و LD-102?
ج: يستخدم LD-100 مصدر طاقة 100 ′′ 240 VAC ، بينما يستخدم LD-102 مصدر طاقة 12 ′′ 24 V AC / DC. منطق الكشف الأساسي ومجالات التطبيق هي نفسها.
س: هل يمكن استخدام هذا الكاشف لحماية بوابة الحاجز من الانهيار؟
الجواب: نعم، يظل جهاز الإرسال نشطاً بينما تبقى السيارة في الحلقة، مما يساعد على إبقاء الحاجز مفتوحاً ويقلل من خطر الاصطدام.
س: هل يمكنه اكتشاف الدراجات النارية والمركبات الصغيرة؟
الجواب: نعم، مع ضبط الحساسية بـ16 مستوى، يسمح المثبت بزيادة الحساسية للدراجات النارية والسكوترات والمركبات الصغيرة.
س: هل يمكنه اكتشاف الشاحنات والمقطورات؟
الإجابة: نعم. تعزيز الحساسية الآلي لـ ASB يحسن الاستقرار للشاحنات والحافلات والمركبات العالية.
س: هل هناك حاجة إلى برنامج للتكوين؟
ج: لا، يتم إجراء جميع التكوينات الأساسية مباشرة على اللوحة الأمامية باستخدام مفتاح الحساسية الدوار ومفتاحات DIP وضغط زر إعادة ضبط.
س: هل يمكن تركيب أجهزة كشف متعددة قريبة من بعضها البعض؟
أج: نعم، استخدم ترددات تشغيل مختلفة للحلقات المجاورة لتقليل التداخل
