جهاز استشعار حلقة مركبة قناة واحدة لبوابات حاجز وقوف السيارات الشاحنات الدراجات النارية والشاحنات الصناعية
| مكان المنشأ | الصين |
|---|---|
| اسم العلامة التجارية | JUTAI |
| إصدار الشهادات | CE |
| رقم الموديل | LD-102 |
| الحد الأدنى لكمية | 1 |
| الأسعار | negotiable |
| تفاصيل التغليف | مواقف كرتونية (13.5*8.5*5 سم)/0.3 كجم/وحدة |
| وقت التسليم | 3-5 أيام عمل بعد استلام الدفع |
| شروط الدفع | T/T ، L/C ، D/A ، D/P ، Western Union ، PayPal ، ، Moneygram ، Alipay |
| القدرة على العرض | 10000 قطعة/شهر |
تفاصيل المنتج
| توريد الطاقة | 12-24 فولت | نطاق الدوران الذاتي | 20-2000μH |
|---|---|---|---|
| حساسية | 6 طرق قابلة للتحديد/أعلى 0.010%DL/L/أدنى 2.56%DL/L | تكرار | مفتاح بأربع خطوات يمكن اختياره 20-80 كيلو هرتز |
| إغراءات العملية | -40 درجة مئوية إلى +70 درجة مئوية / (-111 درجة فهرنهايت إلى +158 درجة فهرنهايت) | مخرج خطأ | يلمع ببطء: قد يشير إلى انقطاع قصير أو عدد غير كاف من الدورات اللمعان أسرع: قد يشير إلى حلقة مفتو |
| أوقات الاستجابة | تشغيل 10-90MS / إيقاف 10-90MS | تتابع | إرسال الحضور / إرسال الخطأ |
| إبراز | جهاز استشعار حلقة قناة واحدة,جهاز استشعار حلقة المركبة لبوابات وقوف السيارات,كاشف حلقة من الرافعات الشوكية الصناعية |
||
منتوج وصف
LD-100 / LD-102
كاشف حلقة مركبة قناة واحدة
1لمحة عامة عن المنتج
|
اسم المنتجكاشف حلقة المركبة القناة الواحدة JUTAI النماذج المطبقة:LD-100 100 ′′ 240 VAC ′′ LD-102 12 ′′ 24 V AC/DC وصف قصير:LD-100 / LD-102 هو كاشف حلقة استحداثية مجففة قناة واحدة مصممة للكشف الموثوق عن وجود المركبات في بوابات حاجز وقوف السيارات ، الأبواب الصناعية ، خطوط LPR ، الأبواب المنزلقة ،إشارات المروريقدم توافقاً واسعاً في الحث، حساسية قابلة للتعديل، منطق إرسال قابلة للتكوين،وأداء مستقر في بيئات خارجية أو صناعية قاسية. · نطاق الحلزون العريض لتحفيز 20 ‰ 2000 μH للاستخدام المرن في الموقع · 16 مستوى حساسية قابلة للاختيار للدراجات النارية والسيارات والحافلات والشاحنات · وقت استجابة قابل للاختيار 10 ≈ 90 ms للعمل السريع في التحكم خروج رلايين لإشارة الحضور والنبض أو الخطأ · تعزيز الحساسية التلقائية لـ ASB يدعم المركبات ذات السرير العالي · تصميم قوي لمكافحة التداخل مع حماية البرق من 40،000 فولت · لا يوجد تداخل مع قارئ RFID من 125 كيلو هرتز ومناسب لأنظمة الوصول المختلطة · درجة حرارة التشغيل من -40°C إلى +70°C مع 95٪ عدم تكثيف الرطوبة |

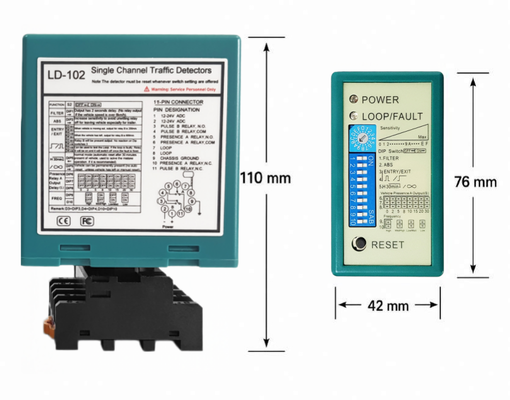

مظهر المنتج الفعلي |
2. ملخص سريع للمعلومات
|
20 ‰ 2000 μH نطاق حركة الحلقات الواسعة |
16 مستوى تعديل الحساسية |
10 ¢ 90 م وقت الاستجابة القابل للاختيار |
إرساليين وجود ونبض أو خروج خطأ |
|
LD-100 إمدادات الطاقة 100 ∼ 240 VAC |
LD-102 مصدر الطاقة المتردد / المتردد 1224 فولت |
الضمان لمدة عامين دعم طويل الأجل |
401000 فولت الحماية من البرق |
3صور المنتج وتفاصيله
4المواصفات التقنية
| البند | LD-100 | LD-102 | الملاحظات |
| النموذج | LD-100 | LD-102 | كاشف حلقة استحداثية قناة واحدة |
| إمدادات الطاقة | 100240 VAC 4862 هرتز | 1224 فولت AC/DC | اختر نسخة التيار المتردد أو منخفضة الجهد حسب المشروع |
| إقناع الحلقة | 20 ‰ 2000 μH | 20 ‰ 2000 μH | نطاق واسع من ضبط الذات |
| الحساسية | 16 مستوى قابلة للاختيار | 16 مستوى قابلة للاختيار | حوالي 0.01% إلى 2.56% DL/L |
| وقت الاستجابة | 10 ¢ 90 م | 10 ¢ 90 م | يمكن اختيارها حسب متطلبات الموقع |
| درجة حرارة العمل | -40°C إلى +70°C | -40°C إلى +70°C | الاستخدام الصناعي في الهواء الطلق |
| الرطوبة | 95% غير مكثفة | 95% غير مكثفة | مستقرة في البيئة القاسية |
| مخرج رله | رله الحضور والنبض أو رله الخطأ | رله الحضور والنبض أو رله الخطأ | مخرجين للاستقبال |
| حجم المنتج | 76 × 42 × 110 مم | 76 × 42 × 110 مم | المساكن المدمجة |
| حجم الحزمة | 136 × 86 × 52 مم | 136 × 86 × 52 مم | عبوات الكرتون |
| الوزن الصافي | 195 غرام | 195 غرام | تقريبي |
| الوزن الإجمالي | 300 غرام | 300 غرام | تقريبي |
| الشهادة | CE FCC | CE FCC | |
| الضمان | سنتان | سنتان |
5وضع النموذج ومرجع العائلة
تركز صفحة المنتج هذه على سلسلة القناة الواحدة. يساعد الرسم البياني المرجعي التالي المشترين على فهم موقع LD-100 / LD-102 داخل عائلة كاشفات الحلقة JUTAI.
6. إعداد وتصحيح الأخطاء للمحتوى
أدناه هي وحدة التحرير الكاملة أعيد تنظيمها مع صور منفصلة لكل منطقة تحكم، بحيث تبقى صفحة المنتج كاملة ويمكن للمثبتين فهم كل وظيفة بسرعة.
6.1 إشارة إلى الأسلاك والتركيب
مرجع سلكية المحطة
اتجاه التثبيت الصحيح
حجم الحلقة وعدد الدورات
6.2 مؤشرات LED في لوحة الوجه
منطقة مؤشر LED
لاحظ إشارات Power و LOOP/FAULT LEDs أولاً أثناء التشغيل. إنها تساعد المثبتين على تحديد ما إذا كان الكاشف يعمل بشكل صحيح ، ما إذا كان يتم اكتشاف سيارة ،أو ما إذا كانت الحلقة في حالة خطأ.
تعديل الحساسية
استخدم جهاز تحديد الدوران لاختيار أحد مستويات الحساسية الـ 16. يوصى بحساسية أعلى للدراجات النارية أو المركبات الصغيرة.الحساسية المنخفضة تساعد على الحد من الزائفة الخاطئة في البيئات الصاخبة.
التوجيه الأساسي لفتاح DIP
كتلة التبديل DIP هي منطقة التكوين الرئيسية. تأكد من أن المثبتين يفهمون بوضوح اتجاه ON / OFF قبل تغيير أي معيار.
تعزيز الحساسية التلقائي DIP 2 ASB
تمكين ASB عندما تحتاج المركبات ذات السرير العالي مثل الشاحنات والحافلات والمقطورات إلى اكتشاف أكثر استقراراً. تحسن هذه الوظيفة موثوقية الكشف بعد دخول السيارة للمرة الأولى إلى منطقة الحلقة.
منطق DIP 3 و DIP 4 الدخول والخروج والإرسال
يتم استخدام هذه المفاتيح لاختيار منطق المرور المتعلق بسلوك الدخول أو الخروج أو النبض. اختر الوضع الذي يطابق الحاجز أو الكاميرا أو البوابة أو منطق التحكم في العد.
DIP 5 وضع وجود المركبة
هذا الإعداد يتحكم في سلوك انتظار الوجود. يمكن أن يدعم الوجود المستمر أو توقيت انتظار ثابت أو وظائف انتظار موسعة وفقًا لمتطلبات الموقع.
توقيت إصدار الإرسال من DIP 6 إلى DIP 8
هذه المفاتيح تحدد خيارات توقيت الإخراج لنقل الحضور ، مع تأخيرات متعددة قابلة للاختيار مثل 0 ، 2 ، 5 ، 8 ، 10 ، 15 ، 20 و 30 ثانية.
إعداد تردد DIP 9 و DIP 10
عندما يتم تثبيت حلقات متعددة بالقرب، حدد ترددات تشغيل مختلفة للحد من التداخلات الكهرومغناطيسية بين الممرات المجاورة.
زر إعادة ضبط
بعد تغييرات الأسلاك أو تعديلات إعدادات DIP ، اضغط على RESET بحيث يعيد الكاشف تعلّم حالة الحلقة ويبدأ العمل مع التكوين الجديد.
7وحدة سيناريو التطبيق
تم تحسين سيناريوهات التطبيق أدناه باستخدام صورة التطبيق المرجعية التي قدمتها ، ولكن تم استبدالها بسيارات أكثر وضوحا وأكثر واقعية ، وتكوين أكثر نظافة ،وتخطيط أقل ازدحاما لاستخدام موقع الويب المباشر.
سيناريو
8ما الذي يجعل (جوتاي) مختلفاً
يمكن الاحتفاظ بالصورة المقارنة التالية على الموقع الإلكتروني كوحدة دعم مبيعات مقنعة. إنها تلخص الاختلافات الرئيسية بين أجهزة كشف الحلقة JUTAI والبدائل المشتركة منخفضة التكلفة.
· نطاق واسع من الحدسة الحلزونية 20 ‰ 2000 μH من العديد من البدائل الأساسية
· إعادة التشغيل التلقائي ووظيفة خطأ الملفات البولية تبسط الصيانة وتقلل من أوقات التوقف
· خيار الحساسية الـ 16 طريقًا يسمح بتكيف أكثر دقة مع الدراجات النارية والسيارات والشاحنات
· عدم وجود تداخل مع قارئ RFID 125 كيلو هرتز يجعله مناسبًا لمشاريع التحكم في الوصول المختلطة
· المنازل القوية مع الحماية من البرق 40،000 فولت تحسن موثوقية الميدان
9ملاحظات التثبيت
· قطع الحلقة بعناية في سطح الطريق وإغلاق الفتحة بشكل صحيح بعد تركيب الكابل.
· استخدم كابل تغذية مزدوج بين الحلقة والكاشف للحد من التداخل الكهرومغناطيسي.
· لا تقم بتوجيه كابلات تغذية الحلقة مع كابلات الطاقة عالية الجهد أو عالية التيار.
· في الحلقات المجاورة أو المشاريع متعددة المسارات، حدد ترددات تشغيل مختلفة.
· بعد تغيير إعدادات DIP أو إعادة التوصيل، اضغط على "RESET" لإعادة تعلم حالة الحلقة.
· زيادة الحساسية عند الكشف عن الدراجات النارية أو المركبات الصغيرة. استخدم ASB للحافلات والشاحنات والمركبات ذات الهيكل العالي.
10أسئلة شائعة
س: ما هو الفرق بين LD-100 و LD-102?
ج: يستخدم LD-100 مصدر طاقة 100 ′′ 240 VAC ، بينما يستخدم LD-102 مصدر طاقة 12 ′′ 24 V AC / DC. منطق الكشف الأساسي ومجالات التطبيق هي نفسها.
س: هل يمكن استخدام هذا الكاشف لحماية بوابة الحاجز من الانهيار؟
الجواب: نعم، يظل جهاز الإرسال نشطاً بينما تبقى السيارة في الحلقة، مما يساعد على إبقاء الحاجز مفتوحاً ويقلل من خطر الاصطدام.
س: هل يمكنه اكتشاف الدراجات النارية والمركبات الصغيرة؟
الجواب: نعم، مع ضبط الحساسية بـ16 مستوى، يسمح المثبت بزيادة الحساسية للدراجات النارية والسكوترات والمركبات الصغيرة.
س: هل يمكنه اكتشاف الشاحنات والمقطورات؟
الإجابة: نعم. تعزيز الحساسية الآلي لـ ASB يحسن الاستقرار للشاحنات والحافلات والمركبات العالية.
س: هل هناك حاجة إلى برنامج للتكوين؟
ج: لا، يتم إجراء جميع التكوينات الأساسية مباشرة على اللوحة الأمامية باستخدام مفتاح الحساسية الدوار ومفتاحات DIP وضغط زر إعادة ضبط.
س: هل يمكن تركيب أجهزة كشف متعددة قريبة من بعضها البعض؟
أج: نعم، استخدم ترددات تشغيل مختلفة للحلقات المجاورة لتقليل التداخل
11. نسخ موقع جاهز وصف المنتج
جوتاي LD-100 و LD-102 هي أجهزة الكشف عن حلقة المركبات المدمجة ذات قناة واحدة مصممة للكشف عن المركبات المستقرة في بوابات حاجز وقوف السيارات ، الأبواب الصناعية ، الأبواب المنزلقة ، ممرات LPR ،المسامير، أنظمة إشارات المرور، خطوط ETC، وأنظمة الوزن. باستخدام حلقة تحفيزية مثبتة في الأرض، يكتشف الكاشف وجود السيارة بدقة ويخرج إشارات إرسال لفتحها.الحيازة، العد، تشغيل الكاميرا، وتثبيت الأمان.
نسخة LD-100 تدعم مدخل طاقة 100 ′′240 VAC ، في حين أن نسخة LD-102 تدعم مدخل AC / DC 12 ′′24 V ،إعطاء المثبتين خيارات مرنة لكل من أنظمة التحكم التقليدية التي تعمل بالطاقة المتغيرة والمنخفضة الجهدمع نطاق واسع من الحلقة الحثية من 20 ‰ 2000 μH، ويتكيف الكاشف بسهولة مع مختلف أحجام الحلقة وظروف الموقع.ستة عشر مستوى حساسية قابلة للاختيار تساعد على ضمان الكشف الموثوق به عن الدراجات النارية، سيارات الركاب، سيارات الدفع الرباعي، الشاحنات الشوكية، الحافلات، والشاحنات. وقت الاستجابة المحدد من 10 ٪ 90 ms يسمح برد فعل سريع للحواجز والأبواب وغيرها من معدات الأتمتة.
لتحسين أداء المجال، يحتوي الكاشف على تعزيز الحساسية الآلي لسيارات السرير العالي، منطق الإرسال القابل للتكوين، إعدادات تردد متعددة لتركيبات الحلقة القريبة،إعادة التشغيل التلقائي، إشارة خطأ الملف، وحماية البرق من 40،000 فولت. لا يتداخل مع قراء RFID من 125 كيلو هرتز ، مما يجعله مناسبًا لمشاريع وقوف السيارات والتحكم في الوصول المتكاملة.مع إعداد مفتاح DIP بسيط، إشارة الحالة LED، وزر إعادة ضبط الأمامي، LD-100 / LD-102 يوفر حل سهل للجهاز للكشف الموثوق به عن المركبات على المدى الطويل.
