الستار الضوئي للسلامة الأشعة تحت الحمراء من نوع الشبكة المدمجة للأبواب الصناعية السريعة مع وظيفة التقاطع والتصميم المقاوم للماء IP67
| مكان المنشأ | الصين |
|---|---|
| اسم العلامة التجارية | JUTAI |
| إصدار الشهادات | FDA, E-MARK, CE, ISO, FCC, RoHS, DOT, ASTM, AS/NZS, CCC, GS |
| رقم الموديل | CG15-8L12 |
| وثيقة | CG15-8L12 (English).pdf |
| الحد الأدنى لكمية | 1 |
| الأسعار | negotiable |
| تفاصيل التغليف | كرتون |
| وقت التسليم | 5-8 أيام |
| شروط الدفع | T/T ، L/C ، D/A ، D/P ، Western Union ، PayPal ، ، Moneygram ، Alipay |
| القدرة على العرض | 1000 قطعة في الشهر |
تفاصيل المنتج
| مسلسل | مستشعر سلامة الباب المتقاطع | طريقة الكشف | شبكة ضوء الأشعة تحت الحمراء المتعددة الشعاع |
|---|---|---|---|
| القدرة على الكشف | تغطية فتح الباب بطول 12 مترًا | كمية الشعاع | 8 عيون بصرية |
| ارتفاع الحراسة | منطقة أمان للباب مقاس 1225 ملم | مدخلات الطاقة | 12 إلى 30VDC إمدادات الطاقة |
| أداء الاستجابة | استجابة السلامة 23 مللي ثانية | نوع الإخراج | لا، NC، COM تتابع الإخراج |
| درجة الحماية | IP67 الحماية الصناعية | تصميم شل | هيكل ألومنيوم نحيف |
| تباعد الشعاع | 175 ملم بين العيون الفاتحة | درجة حرارة التشغيل | -40 ℃ إلى +70 ℃ |
| إبراز | الستار الضوئي للسلامة تحت الحمراء الشبكة المدمجة,الستارة الضوئية للباب الصناعي مع الشفرة المتقاطعة,الستار الضوئي للسلامة IP67 |
||
يمكنك تحديد المنتجات التي تحتاجها والتواصل معنا في لوحة الرسائل.
| Model | Beam Quantity | Protective Height | Detection Distance | Voltage | Output | IP Grade | |
|---|---|---|---|---|---|---|---|
| CG15-8L12 | 8 Beams | 1225mm | 12m | DC12–30V | NO/NC/COM | IP67 |
منتوج وصف
CG15-8L12 مستشعر ستارة الضوء الآمن للتقطيع المتقاطع
CG15-8L12 عبارة عن مستشعر ستارة ضوئية للسلامة الصناعية IP67 مصمم للأبواب عالية السرعة والأبواب الصناعية وأبواب المرآب وأبواب التخزين البارد والأبواب المقطعية وأنظمة الأبواب الأوتوماتيكية. ويستخدم 8 أشعة تحت الحمراء لإنشاء منطقة كشف أمان موثوقة، مما يساعد على منع القرص والاصطدام وإغلاق الباب العرضي.
يدعم هذا الطراز الحماية من التقطيع المتقاطع، مما يجعله مناسبًا لتطبيقات الأبواب الصناعية حيث قد تؤثر هياكل الأبواب السفلية الثابتة أو ظروف التثبيت الخاصة على الكشف العادي. عندما يدخل جسم ما إلى منطقة الحماية، يقوم جهاز الاستقبال بإخراج إشارة ترحيل من خلال أطراف NO وNC وCOM، مما يسمح لوحدة التحكم في الباب بإيقاف الباب أو عكسه في الوقت المناسب.
يتميز المنتج بهيكل رفيع من الألومنيوم، ومسافة اكتشاف داخلية/خارجية تبلغ 12 مترًا، وسرعة استجابة سريعة تبلغ 23 مللي ثانية وحماية ضد الماء IP67. إنها مناسبة للبيئات الصناعية الصعبة مثل المستودعات والمصانع والقنوات اللوجستية وغرف التخزين الباردة ومناطق التحميل.
الميزات الرئيسية
- 8 أشعة تحت الحمراء لحماية موثوقة لسلامة الباب
- مسافة كشف 12 متر للتطبيقات الداخلية والخارجية
- استجابة سريعة تبلغ 23 مللي ثانية لأنظمة الأبواب عالية السرعة

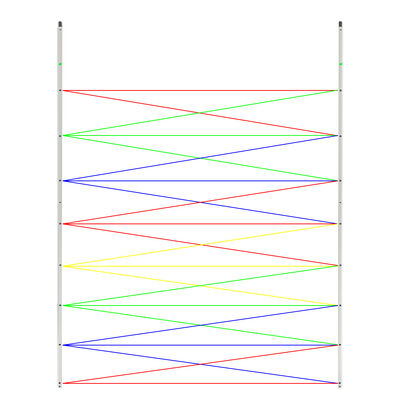

- وظيفة التقطيع المتقاطع لهياكل الأبواب الصناعية الخاصة
- لا يوجد مخرج مرحل NC وCOM لسهولة توصيل وحدة التحكم
- حماية IP67 ضد الماء والغبار
- هيكل من سبائك الألومنيوم بتصميم نحيف مدمج
- ارتفاع الحماية 1225 ملم وطول المنتج 1480 ملم
- مناسبة للأبواب عالية السرعة والأبواب الصناعية وأبواب المرآب وأبواب التخزين البارد
- سهولة التركيب مع جهاز الإرسال والاستقبال وكابل المزامنة
المواصفات الفنية
| غرض | مواصفة |
|---|---|
| نموذج | CG15-8L12 |
| نوع المنتج | ستارة ضوئية آمنة للتقطيع المتقاطع |
| جهد العمل | تيار مستمر 12-30 فولت |
| العمل الحالي | 64 مللي أمبير عند تيار مستمر 12 فولت / 44 مللي أمبير عند تيار مستمر 24 فولت / 34 مللي أمبير عند تيار مستمر 30 فولت |
| الإخراج | لا، نورث كارولاينا، كوم |
| تحميل الإخراج | الأعلى. 1 أمبير، 125 فولت تيار متردد / 60 فولت تيار مستمر |
| عدد الحزم | 8 الحزم |
| تباعد الشعاع | 175 ملم |
| الطول الموجي | 950 نانومتر |
| مسافة الكشف | 12 م داخلي/خارجي |
| سرعة الاستجابة | 23 مللي ثانية |
| الارتفاع الوقائي | 1225 ملم |
| طول المنتج | 1480 ملم |
| مادة القشرة | سبائك الألومنيوم |
| مادة الأسلاك | بولي كلوريد الفينيل |
| مواصفات الكابل | AWG26 |
| طول الكابل | خط مزامنة 12 متر + كابل 4 متر |
| درجة الحماية | IP67 |
| درجة حرارة التشغيل | -40 درجة مئوية إلى +70 درجة مئوية |
التطبيقات
CG15-8L12 مناسب لـ:
- أبواب عالية السرعة
- أبواب صناعية
- أبواب المرآب
- أبواب التخزين البارد
- أبواب مقطعية
- أبواب متدحرجة
- أبواب مدخل المستودعات
- أبواب القنوات اللوجستية
- أنظمة أمان الأبواب الأوتوماتيكية
مبدأ العمل
يتضمن النظام جهاز إرسال وجهاز استقبال مثبتين على جانبي فتحة الباب. يرسل جهاز الإرسال أشعة تحت الحمراء إلى جهاز الاستقبال لتشكيل منطقة كشف محمية. عندما يحجب شخص أو مركبة أو منصة نقالة أو أي عائق آخر الحزم، يقوم جهاز الاستقبال بتغيير حالة إخراج التتابع ويرسل إشارة أمان إلى وحدة التحكم في الباب.
وهذا يساعد على إيقاف الباب أو إعادة فتحه أو الرجوع إلى الخلف قبل الاتصال، مما يحسن السلامة أثناء عمليات إغلاق الباب.
