بوروكمرحباً (نورمان) تذكرت للتو أنني لم أخبرك كل شيء سار على ما يراملقد أحبوا العنصر (على افتراض أنه سيستمر لمدة 10 سنوات أو نحو ذلك) -
(كيران)أجل، لا أشك في ذلك، (جوتاي) هي واحدة من أكثر الشركات ثقة التي قابلتها في الصين
RVP42-7M 24GHz رادار الدوبلر جهاز استشعار الحركة الشاحنة الكهربائية الكشف عن المشاة IP65 للباب الصناعي
| مكان المنشأ | الصين |
|---|---|
| اسم العلامة التجارية | JUTAI |
| إصدار الشهادات | FDA, E-MARK, CE, ISO, FCC, RoHS, DOT, ASTM, AS/NZS, CCC, GS |
| رقم الموديل | RVP42-7M |
| الحد الأدنى لكمية | 1 |
| الأسعار | negotiable |
| تفاصيل التغليف | كارتون |
| وقت التسليم | 5-8 أيام |
| شروط الدفع | T/T، L/C، D/A، D/P، ويسترن يونيون، باي بال، موني جرام، أليباي |
| القدرة على العرض | 1000 قطعة في الشهر |
تفاصيل المنتج
| التكنولوجيا الأساسية | رادار دوبلر بتردد 24.125 جيجا هرتز مع وحدة مستوية | هدف الكشف | مركبة، مشاة، رافعة شوكية |
|---|---|---|---|
| دقة الاعتراف | 95% للمركبات والمشاة | مزود الطاقة | 12-36 فولت تيار مستمر |
| العمل الحالي | <100 مللي أمبير | تردد هوائي | 24.125 جيجا هرتز |
| ضد للماء | IP65 | نقل الطاقة | <20 ديسيبل |
| ارتفاع التركيب | 2m إلى 7m | ||
| إبراز | جهاز استشعار حركة رادار دوبلر 24GHz,جهاز استشعار حركة الباب الصناعي IP65,جهاز استشعار رادار للكشف عن المشاة |
||
منتوج وصف

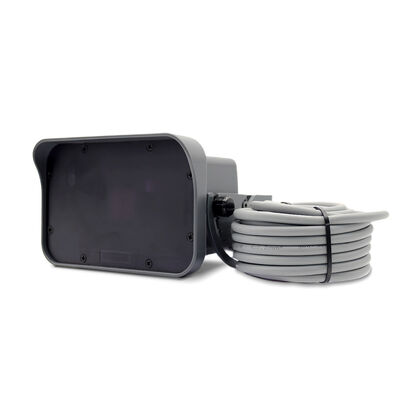

مستشعر حركة رادار دوبلر 24 جيجاهرتز RVP42-7M للكشف عن المشاة والرافعات الشوكية، مقاوم للماء والغبار IP65 للأبواب الصناعية
نظرة عامة على المنتج
JUTAI RVP42-7M هو مستشعر حركة رادار صناعي عالي الأداء، تم تطويره خصيصًا للأبواب الصناعية الأوتوماتيكية، وأبواب المرآب، وأبواب التخزين البارد، وحواجز الطرق، وأرصفة التحميل في المستودعات، وسيناريوهات التحكم في الوصول. يعتمد على تقنية رادار دوبلر بتردد 24.125 جيجاهرتز مع معالجة الإشارات الرقمية، ويحقق اكتشافًا عالي الدقة للأشخاص والمركبات والرافعات الشوكية المتحركة، مع خوارزميات ذكية مدمجة للتعرف والفلترة لتقليل المشغلات الخاطئة بفعالية. مع تصنيف IP65 لمقاومة الغبار والماء، والتكيف مع درجات الحرارة الواسعة، وخيارات التكوين المرنة، فهو حل اكتشاف موثوق به لأتمتة الصناعة وأنظمة التحكم في الوصول الذكية.
المزايا التنافسية الأساسية
التعرف الذكي عالي الدقة
يعتمد على وحدة رادار دوبلر مسطحة بتردد 24.125 جيجاهرتز، ويحقق دقة تعرف بنسبة 95% للمركبات والمشاة، ويدعم اكتشاف الحركة الأمامية/الخلفية/ثنائية الاتجاه، ويمكنه التمييز بفعالية بين الأهداف المتحركة والتداخل الثابت.
معدل تشغيل خاطئ منخفض للغاية
وظيفة فلترة الحركة الجانبية قابلة للتعديل بأربع مستويات مدمجة، يمكنها التعرف على المشاة/المركبات المتحركة جانبيًا وتصفيتها؛ وضع مضاد للتداخل بمستويين، يقمع بفعالية التداخل من المصابيح الفلورية، ومصابيح HID، والأنظمة اللاسلكية، والمحركات، والمحولات، ويتم التحكم في معدل التشغيل الخاطئ الإجمالي أقل من 1%.
التكيف البيئي من الدرجة الصناعية
غلاف مغلق بالكامل بتصنيف IP65، يمكنه العمل بثبات في بيئات قاسية تتراوح من -30 درجة مئوية إلى +60 درجة مئوية، وتكيف مع رطوبة تتراوح من 0% إلى 95% بدون تكثف، ومناسب للمناطق الخارجية، والتخزين البارد، وورش المصانع، والسيناريوهات المعقدة الأخرى.
تكوين مرن وسهل
تعديل الحساسية بخمسة مستويات، وقت استبقاء التتابع قابل للتعديل من 0.2 ثانية إلى 5 ثوانٍ، 7 مجموعات من إعدادات الارتفاع المسبقة للتركيب، أوضاع اتجاه اكتشاف متعددة، يمكن تكوينها بمرونة وفقًا لسيناريوهات التطبيق الفعلية، لتحقيق أفضل تأثير اكتشاف.
استجابة سريعة ومخرج موثوق
استجابة تشغيل فائقة السرعة أقل من 50 مللي ثانية، يدعم مخرج تتابع قابل للتكوين NO/NC، مصدر طاقة تيار مستمر بجهد واسع 12-36 فولت، استهلاك طاقة منخفض أقل من 100 مللي أمبير، مناسب للتشغيل المستقر طويل الأمد في الأنظمة الصناعية.
المواصفات الفنية التفصيلية
| المعلمة | المواصفات التفصيلية |
|---|---|
| تقنية الرادار | رادار دوبلر 24.125 جيجاهرتز مع وحدة مسطحة |
| طاقة الإرسال | <20 ديسيبل ميلي واط |
| مصدر الطاقة | 12-36 فولت تيار مستمر |
| تيار العمل | <100 مللي أمبير |
| درجة حرارة التشغيل | -30 درجة مئوية ~ +60 درجة مئوية |
| رطوبة العمل | 0% إلى 95% رطوبة نسبية، بدون تكثف |
| ارتفاع التركيب | 2 متر إلى 7 متر |
| أقصى سرعة اكتشاف | 25 كم/ساعة للمركبات |
| وقت الاستجابة | <50 مللي ثانية |
| مخرج التتابع | قناة واحدة، قابلة للتكوين NO/NC |
| قدرة تبديل التتابع | بحد أقصى 125 فولت تيار متردد 1 أمبير، بحد أقصى 60 فولت تيار مستمر 1 أمبير |
| طول الكابل | 7 متر |
| مستوى الحماية | IP65 |
| مادة الغلاف | ألومنيوم مؤكسد رمادي + بولي كربونات |
| أبعاد المنتج | 164 مم × 111 مم × 94.5 مم |
| وزن المنتج | 630 جرام |
| حساسية قابلة للتعديل | 5 مستويات (من الأدنى إلى الأعلى) |
| وقت استبقاء التتابع | 0.2 ثانية / 0.5 ثانية / 1.0 ثانية / 2.0 ثانية / 5.0 ثانية / إخراج مستمر / إيقاف |
| فلتر الحركة الجانبية | 4 مستويات (إيقاف/منخفض/متوسط/مرتفع) |
| وضع مضاد للتداخل | مستويان (مغلق/مفتوح للتداخل الكهرومغناطيسي) |
| الشهادات | متوافق مع CE، RoHS، FCC، ISO |
تفاصيل الوظيفة الأساسية
اكتشاف متعدد الأوضاع والتعرف على الاتجاه
يدعم 9 أوضاع اكتشاف، بما في ذلك حركة المركبات الأمامية/الخلفية/ثنائية الاتجاه، وحركة الأفراد والمركبات الأمامية/الخلفية/ثنائية الاتجاه، ويمكن ضبطها وفقًا للسيناريو الفعلي، لتحقيق تحكم دقيق في التشغيل لأهداف مختلفة.
فلترة الحركة الجانبية القابلة للتعديل
وظيفة فلترة أفقية قابلة للتعديل بأربع مستويات، يمكنها تصفية تداخل المشاة والمركبات المتحركة جانبيًا بفعالية، وهي مناسبة بشكل خاص لبوابات الطرق، ومداخل المصانع، والسيناريوهات الأخرى ذات التدفق الجانبي المتكرر، مما يقلل بشكل كبير من المشغلات الخاطئة.
تكوين مرن لمخرج التتابع
يدعم وقت استبقاء التتابع القابل للتعديل من 0.2 ثانية إلى 5 ثوانٍ، ووضع الإخراج المستمر/الإيقاف، ويمكن اختيار جهة اتصال NO/NC، ويمكن مطابقته بمرونة مع وحدات تحكم الأبواب المختلفة، وأنظمة التحكم في البوابات، ومعدات التحكم في الوصول.
أداء قوي مضاد للتداخل
تصميم خاص لوضع مضاد للتداخل، يمكن تشغيله عند وجود مصادر تداخل كهرومغناطيسي مثل المصابيح الفلورية والمحركات والمحولات والأنظمة اللاسلكية المحيطة، لضمان أداء اكتشاف مستقر في البيئات الصناعية المعقدة.
سهولة التركيب والصيانة
مزود بقوس تركيب كامل وملحقات، يمكن تركيبه على سطح مستوٍ بارتفاع 2-7 متر، مع مؤشر حالة LED لعرض حالة العمل في الوقت الفعلي، ويدعم وظيفة إعادة الضبط إلى المصنع، مما يسهل تصحيح الأخطاء والصيانة في الموقع.
مقارنة الأداء مع المستشعرات التقليدية
| معلمة الأداء | مستشعر رادار JUTAI RVP42-7M | مستشعر PIR تقليدي | مستشعر فوق صوتي |
|---|---|---|---|
| دقة الاكتشاف | 95% (مركبة ومشاة) | 60-70% (يعتمد على الحرارة) | 75-85% (يعتمد على المسافة) |
| معدل التشغيل الخاطئ | <1% | 5-15% | 3-8% |
| سرعة الاستجابة | <50 مللي ثانية | 200-500 مللي ثانية | 100-300 مللي ثانية |
| التكيف البيئي | IP65، -30 درجة مئوية ~ +60 درجة مئوية | IP54، 0 درجة مئوية ~ 50 درجة مئوية | IP55، -10 درجة مئوية ~ 55 درجة مئوية |
| مرونة التركيب | ارتفاع قابل للتعديل 2-7 متر، زاوية 0-90 درجة | قيود ارتفاع ثابتة | نطاق ارتفاع محدود |
| عمر الخدمة | 10 سنوات تشغيل | 2-3 سنوات، معايرة سنوية | 1-2 سنة، تنظيف ربع سنوي |
سيناريوهات التطبيق النموذجية

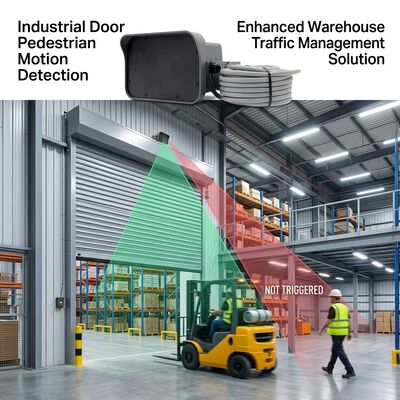

- الأبواب الصناعية الأوتوماتيكية: أبواب الدرفلة، الأبواب المنزلقة، الأبواب الدرفلة السريعة في المصانع وورش العمل، اكتشاف الرافعات الشوكية والأفراد لتحقيق فتح وإغلاق الأبواب تلقائيًا.
- أبواب التخزين البارد والمجمدات: تصميم مقاوم لدرجات الحرارة المنخفضة، تشغيل موثوق به في بيئة -30 درجة مئوية، اكتشاف المركبات والأفراد لتجنب تسرب الهواء البارد.
- أرصفة التحميل في المستودعات: اكتشاف الرافعات الشوكية عالية السرعة، التعرف على الاتجاه، مناسب لأبواب أرصفة مستودعات اللوجستيات، تحسين كفاءة التحميل والتفريغ.
- نظام مواقف السيارات الذكي: حواجز الطرق، بوابات الدخول والخروج، التعرف على المركبات والمشاة، عد المركبات بدقة والتحكم في الوصول.
- أبواب المرآب: أبواب المرآب السكنية والتجارية، اكتشاف المركبات والمشاة، تحقيق الفتح التلقائي والحماية من القرص.
- نظام التحكم في الوصول: بوابات المجمعات السكنية، المباني المكتبية، مداخل المصانع، إدارة وصول المشاة والمركبات، التعاون مع نظام التحكم في الوصول لتحقيق التحكم التلقائي.
ملاحظات التركيب
- يجب تثبيت المستشعر بإحكام على سطح مستوٍ ومستقر لتجنب تأثيرات الاهتزاز.
- تجنب سد منطقة الاكتشاف بأشياء متأرجحة مثل اللافتات والنباتات وما إلى ذلك.
- لا تقم بتغطية الغطاء الأمامي للمستشعر بأي أجسام معدنية، مما سيؤثر على أداء اكتشاف الرادار.
- تجنب تركيب المستشعر بالقرب من المصابيح الفلورية ومصابيح HID ومصادر التداخل الكهرومغناطيسي القوية الأخرى، أو قم بتشغيل وضع مضاد للتداخل.
- يجب ضبط ارتفاع التركيب وفقًا للسيناريو الفعلي، ويجب تحديد الإعداد المسبق للارتفاع المقابل لضمان أفضل تأثير اكتشاف.
التعبئة والخدمة
تفاصيل التعبئة
- التعبئة القياسية: وحدة المستشعر الراداري RVP42-7M الرئيسية، قوس التركيب، ملحقات براغي كاملة، كابل متصل مسبقًا بطول 7 أمتار، دليل المستخدم.
- التعبئة المخصصة: دعم التعبئة المخصصة OEM/ODM مع شعار العلامة التجارية وملصق المنتج وفقًا لمتطلبات العملاء.
الخدمة الفنية وما بعد البيع
- ضمان قياسي لمدة سنتين، ضمان ممتد لمدة 3 سنوات اختياري.
- وثائق فنية كاملة، بما في ذلك دليل المستخدم، رسومات CAD، دليل تصحيح الأخطاء.
- دعم فني متعدد المستويات: استجابة بريد إلكتروني خلال 48 ساعة، خط مساعدة فني على مدار 24 ساعة، إرشادات تصحيح أخطاء عن بعد.
- دعم تطوير البرامج الثابتة المخصصة وتخصيص الوظائف وفقًا لسيناريوهات التطبيق الخاصة بالعملاء.
صور المنتج
