تركيب بسيط لمستشعر الأشعة تحت الحمراء لأنظمة أتمتة الأبواب والأمن

مكان المنشأ الصين
اسم العلامة التجارية JUTAI
إصدار الشهادات CE
رقم الموديل إير-20
وثيقة JUTAI Wired Photocell IR-20...20.pdf
الحد الأدنى لكمية 1
الأسعار negotiable
تفاصيل التغليف كارتون
وقت التسليم 5 - 8 أيام عمل
شروط الدفع T/T، L/C، D/A، D/P، ويسترن يونيون، باي بال،، موني جرام، أليباي
القدرة على العرض 1000 قطعة في الشهر

اتصل بي للحصول على عينات مجانية وكوبونات

ال WhatsApp:0086 18588475571

(ويتشات): 0086 18588475571

سكايب: sales10@aixton.com

إذا كان لديك أي مخاوف، نحن نقدم المساعدة على الانترنت على مدار 24 ساعة.

x
تفاصيل المنتج
تصنيف IP IP65 نطاق الكشف 30 م
يكتب سلكية رمز النظام المنسق 8531901000
حجم العبوة 12.00 سم * 11.70 سم * 4.30 سم الوزن الإجمالي للحزمة 0.25 كجم
إبراز

مستشعر الأشعة تحت الحمراء سهل التركيب,مستشعر الأشعة تحت الحمراء لأنظمة الأمن

,

Security Systems Infrared Sensor

اترك رسالة
منتوج وصف

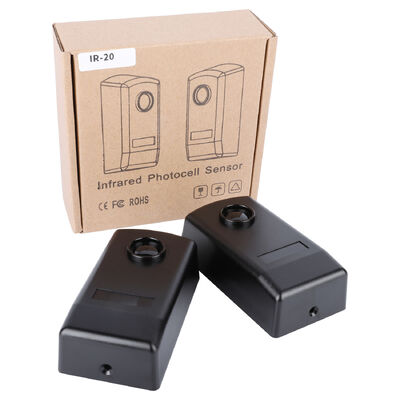

تركيب بسيط لمستشعر الأشعة تحت الحمراء لأنظمة أتمتة الأبواب والأمن 0

أجهزة استشعار تحت الحمراء بسيطة التركيب JUTAI IR-20 لنظم الأتمتة والأمن


مستشعر JUTAI IR-20 الأشعة تحت الحمراء (وتسمى أيضًا بالخلية الضوئية أو مستشعر الأشعة المرورية أو كاشف الأشعة تحت الحمراء) هو جهاز سهل الاستخدامحل الكشف الصناعي المصمم لتركيب خال من المتاعب في أنظمة الأتمتة والأمنمع عملية إعداد بسيطة، ومدى الكشف المستقر 20 متر، ومتوافقة متعددة الوسائط 12-24 فولت AC / DC الطاقة، فإنه يخلق شعاعا واقيا غير مرئي لمنع حبس الباب،اكتشاف التسلل، وتعزيز مراقبة الوصول مثالي لأبواب المرآب السكنية والأبواب المنزلية التجارية ومداخل المكاتب وأمن المحيط في جميع أنحاء العالم.

لمحة عامة عن المنتج


كجهاز استشعار إرسال (TX) ومستقبل (RX) مُزدوج ، يعمل IR-20 على مبدأ بسيط وموثوق به: يصدر TX شعاعًا تحت الحمراء مركزًا يتماشى مع RX.عندما يتم قطع الشعاع من قبل الناس، المركبات، أو العقبات، RX's الوسيط الداخلي يطلق على الفور إرسال إشارة لوقف إغلاق الباب، وتفعيل إنذار، أو منع الوصول غير المصرح به.

تم بناء جهاز الاستشعار من أجل التطبيق العملي والمتانة، ويتميز بمحفظة بلاستيكية هندسية مضادة للأشعة فوق البنفسجية مع تصنيف حماية IP55.تم تصميمه ليتحمل الظروف الداخلية / الخارجية، المطر، تقلبات درجة الحرارة) مع الحفاظ على الحد الأدنى من خطوات التثبيت

الميزات الأساسية والمزايا (تركيز على التثبيت البسيط)


1. التثبيت والإعداد بدون مشاكل


  • الحد الأدنى من تركيب الأدوات: يدعم تركيب الجدار (ثلاثة ثقوب 5 ملم مع مرساة المسامير) وتركيب السطح المعدني (ثلاثة ملفات 3 ملم)والبناء الخارجي دون تعديلات مخصصة.
  • التوصيلات والوسوم الواضحة: يتم وضع علامات واضحة على المحطات (TX: 1-2 للطاقة ؛ RX: 1-3 للطاقة ، 4=COM ، 5=NC ، 6=NO) لتجنب الارتباك.لا تحتاج إلى مخططات سلكية معقدة حتى أول من يقوم بالتركيب يمكنه إكمال الاتصالات في دقائق.
  • التنسيق البديهي: يوفر مؤشر LED الأحمر الساطع RX ‬ (إطفاء عندما يتم محاذاة الشعاع ، تشغيل عندما يتم مقاطعته) ردود فعل في الوقت الحقيقي.ببساطة تعديل مواقع TX/RX حتى يتم إطفاء LED لا حاجة إلى أدوات المعايرة أو الخبرة التقنية.
  • اللوحة الأمامية: يتم رفع اللوحة الأمامية بسهولة للوصول إلى الأسلاك وتغلق بشكل آمن مع المسامير المقدمة ، مما يسهل الخطوة النهائية للإعداد ويحمي المكونات الداخلية من الغبار.

2مقاومة للطقس وأداء موثوق به


  • IP55 حماية دخول: يقاوم دخول الغبار والمياه منخفضة الضغط من أي اتجاه ، مما يجعله مناسبًا للتثبيت المباشر في الهواء الطلق (على سبيل المثال ، أبواب المرآب ،المداخل التجارية) بدون حجرات إضافية.
  • التكيف مع درجات الحرارة العريضة: يعمل بشكل مستقر من -10 درجة مئوية إلى +60 درجة مئوية، ويتكيف مع مختلف المناخات من الشتاء البارد إلى البيئات الصيفية الحارة دون تدهور الأداء.
  • تصميم مكافحة التداخل: تحسين تصفية البصرية يقلل من الإشعاعات الخاطئة من الضوء المحيطي (ضوء الشمس ، الأجهزة الفلورية) والحطام البيئي ، مما يضمن أداء ثابت في سيناريوهات أتمتة الأبواب المزدحمة.

3. التوافق العالمي والعمل العملي


  • مدخل طاقة مرن: يعمل مع مصادر الطاقة 12-24 فولت AC / DC (غير مستقطبة) ، والتكامل بسلاسة مع أجهزة التحكم في الأبواب القياسية ، وألواح الإنذار الأمنية ، وأنظمة التحكم في الوصول.
  • مخرج رله متعدد الاستخدامات: مجهزة بمحطات Common (COM ، المحطة 4) ، مغلقة بشكل طبيعي (NC ، المحطة 5) ، ومفتوحة بشكل طبيعي (NO ، المحطة 6) ، مما يضمن التوافق مع جميع أجهزة الأتمتة والأمن الرئيسية.
  • استهلاك طاقة منخفض: TX max التيار التشغيلي ≤25mA و RX max التيار التشغيلي ≤35mA ، يدعم التشغيل الكفاءة من حيث الطاقة 24/7 دون استهلاك الطاقة المفرطة.

المواصفات التقنية


المعلم المواصفات
النموذج IR-20
مبدأ الكشف الأشعة العابرة (الزوج من جهاز الإرسال + جهاز الاستقبال)
أقصى نطاق للكشف 20 متراً (داخل/خارج)
إمدادات الطاقة 12-24 فولت AC/DC (غير مستقطب)
الحد الأقصى لتيار التشغيل TX ≤ 25mA
الحد الأقصى لتيار RX ≤ 35mA
نوع الإخراج 1 رله التبديل (SPDT)
تصنيف اتصال الإرسال 500mA @ 48V AC/DC
تصنيف حماية الدخول IP55
نطاق درجة حرارة العمل -10°C إلى +60°C
مواد السكن البلاستيك الهندسي المقاوم للأشعة فوق البنفسجية
مؤشر المستقبل مصباح LED أحمر (مُشغّل عندما يتمّ قطع الشعاع، مغلق عندما يتمّ تحويله)
تكوين المحطة TX: 1-2 (القوة) ؛ RX: 1-3 (القوة) ، 4 (COM) ، 5 (NC) ، 6 (NO)
مواصفات فتحة التثبيت الحائط: 3 × 5 ملم؛ المعدن: 3 × 3 ملم
الأبعاد (L × W × H) 90.63mm × 44.90mm × 30.00mm

دليل التثبيت خطوة بخطوة


  1. أعد موقع التثبيت: اختر موقعًا مع خط رؤية واضح بين TX و RX (تجنب العقبات مثل الشجيرات أو أجهزة الباب). للجدران ، حفر ثقوب 3x 5mm وإدراج مرسومات المسامير ؛ بالنسبة للأطراف المعدنية ،حفر ثقوب 3 × 3 ملم للمسامير ذاتية الضغط.
  2. محطات السلكية: ارفع اللوحة الأمامية من كل من TX و RX لتعريض كتل الطرف لا حاجة إلى أدوات لإزالة اللوحة.
  3. ربط الطاقة والتحكمات:
    • سلك 12-24 فولت التيار المتردد/المباشر إلى محطات TX 1 و 2.
    • قم بتوصيل نفس مصدر الطاقة إلى محطات RX 1 أو 2 أو 3 (المطابقة لجهد التصنيف).
    • ربط محطات RX 4 (COM) و 5 (NC) و 6 (NO) لمراقب الباب، لوحة الإنذار، أو نظام الوصول.

  4. اصطف زوج الحاسوب: تعديل مواقع TX و RX حتى RX LED الأحمر يطفئ هذا يشير إلى اتصال ثابت للشعاع.
  5. آمنة واختبار: اغلق الألواح الأمامية وقم بتثبيتها بالمسامير المزودة. اختبر عن طريق قطع الشعاع ‬تحقق من تشغيل LED RX والاستجابة الصحيحة للنظام المتصل (تحكم الباب / الإنذار).

تطبيقات نموذجية


  • أبواب المرآب السكني: يمنع حبس الأشخاص أو الحيوانات الأليفة أو الأشياء أثناء الإغلاق، مما يعزز سلامة المنزل.
  • الأبواب المنزلقة التجارية: يضمن التشغيل الآمن في مراكز التسوق ومحلات البيع بالتجزئة ومباني المكاتب
  • أتمتة البوابات الصناعية: يكتشف المركبات أو العقبات في مسار البوابات المنزلقة الصناعية أو حواجز وقوف السيارات.
  • أمن المحيط: يخلق حواجز شعاعية غير مرئية لسور الفناء الخلفي، محيط المكاتب، أو المناطق ذات الوصول المحظور
  • مدخلات المرافق العامة: يزيد من سلامة الأبواب الآلية في المستشفيات والمدارس ومحطات السكك الحديدية، حيث يعد سهولة التثبيت والموثوقية أمرًا بالغ الأهمية.

لماذا تختار جهاز الاستشعار تحت الحمراء "جوتاي" IR-20؟


  • لا حاجة إلى خبرة: يسهل تركيبها وتوصيلها وتوجيهها مما يجعل التثبيت متاحًا لكل من المهتمين بالقيام بنفسك والفنيين المحترفين على حد سواء
  • متينة ومتعددة الاستخدامات: IP55 مقاومة الطقس ومجموعة واسعة من درجات الحرارة تضمن الأداء في سيناريوهات الأتمتة الباب الداخلي / الخارجي.
  • التوافق العالمي: يعمل مع جميع أجهزة التحكم الرئيسية في الأبواب وأنظمة الأمن، مما يقلل من تعقيد التكامل.
  • السلامة الفعالة من حيث التكلفة: الجودة الصناعية بسعر تنافسي، خفض تكاليف النظام الإجمالية للمنازل والشركات.
  • ضمانات العلامة التجارية الموثوق بها: تم تطويرها من قبل شركة شنتشن جوتاي للاتصالات المحدودة ، وهي مزود محترف لقطع الأتمتة والأمن مع الدعم الفني العالمي.

تبسيط أوتوماتيكية الباب وأمن إعداد مع سهلة الاستخدام JUTAI IR-20 مستشعر الأشعة تحت الحمراء. اتصل بنا للحصول على المواصفات التفصيلية، الأسعار السائبة، والمساعدة التقنية.
