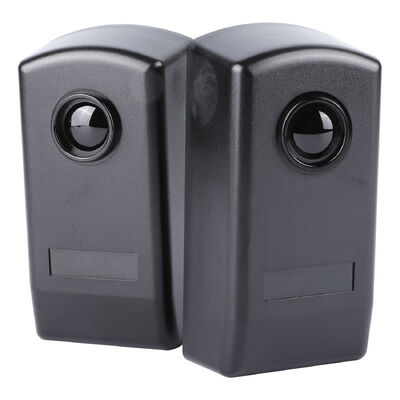

مستشعر خلية ضوئية بالأشعة تحت الحمراء بتصنيف IP65 بجهد 12-24 فولت تيار متردد/تيار مستمر مثالي لتركيبات الأمن الصناعية والتجارية لضمان التشغيل

مكان المنشأ	الصين
اسم العلامة التجارية	JUTAI
إصدار الشهادات	CE
رقم الموديل	إير-20
وثيقة	JUTAI Wired Photocell IR-20...20.pdf
الحد الأدنى لكمية	1
الأسعار	negotiable
تفاصيل التغليف	كارتون
وقت التسليم	5 - 8 أيام عمل
شروط الدفع	T/T، L/C، D/A، D/P، ويسترن يونيون، باي بال،، موني جرام، أليباي
القدرة على العرض	1000 قطعة في الشهر

اتصل بي للحصول على عينات مجانية وكوبونات

ال WhatsApp:0086 18588475571

(ويتشات): 0086 18588475571

سكايب: sales10@aixton.com

إذا كان لديك أي مخاوف، نحن نقدم المساعدة على الانترنت على مدار 24 ساعة.

تفاصيل المنتج

تصنيف IP	IP65	نطاق الكشف	30 م
يكتب	سلكية	رمز النظام المنسق	8531901000
حجم العبوة	12.00 سم * 11.70 سم * 4.30 سم	الوزن الإجمالي للحزمة	0.25 كجم
إبراز	مستشعر خلية ضوئية صناعي تيار متردد/تيار مستمر,مستشعر خلية ضوئية تجاري,مستشعر خلية ضوئية تجاري IP65 , Commercial Photocell Sensor , IP65 Commercial Photocell Sensor

اترك رسالة

منتوج وصف

خلية كهروضوئية بالأشعة تحت الحمراء الصناعية والتجارية 12-24 فولت AC/DC – كشف أمان وموثوق به للمحيط

تعتبر الخلية الكهروضوئية بالأشعة تحت الحمراء JUTAI IR-20 (المعروفة أيضًا باسم مستشعر الأشعة تحت الحمراء، أو مستشعر الشعاع المار، أو الخلية الكهروضوئية للأمان) حلاً للكشف قويًا ومصممًا للاستخدام الصناعي، ومصممًا لسيناريوهات الأمان الصناعية والتجارية. تعمل على مصدر طاقة متعدد الاستخدامات 12-24 فولت AC/DC، وتوفر شعاعًا غير مرئيًا بالأشعة تحت الحمراء ثابتًا بطول 30 مترًا للكشف عن العوائق والتعديات والمخاطر— مما يجعلها مكونًا أساسيًا لحماية المحيط والتحكم الآلي في الوصول وأقفال الأمان في المصانع والمستودعات ومراكز التسوق والمجمعات التجارية في جميع أنحاء العالم.

نظرة عامة على المنتج

باعتبارها مستشعرًا للشعاع المار يقرن جهاز إرسال (TX) دقيقًا وجهاز استقبال (RX)، يعمل IR-20 على مبدأ مباشر ولكنه موثوق به للغاية: يصدر TX شعاعًا مركّزًا بالأشعة تحت الحمراء يتوافق مع RX. عندما يتم مقاطعة الشعاع بواسطة أي جسم— سواء كان متسللًا أو مركبة أو معدات أو حطامًا— يتم تشغيل مرحل SPDT الداخلي لـ RX على الفور. يرسل هذا إشارة إلى نظام الأمان أو وحدة التحكم في الوصول أو الآلات لتفعيل الإنذارات أو إيقاف التشغيل أو منع الوصول، مما يضمن استجابة سريعة للمخاطر المحتملة.

صُنع IR-20 مع وضع المتانة الصناعية في الاعتبار، ويتميز بغلاف بلاستيكي هندسي مقاوم للأشعة فوق البنفسجية مع ختم مطاطي، مصمم لتحمل قسوة البيئات الصناعية (الغبار والاهتزازات وتقلبات درجة الحرارة) والمناطق التجارية ذات الحركة المرورية العالية. إنه مصمم للعمل المستمر على مدار الساعة طوال أيام الأسبوع، مما يوفر أداءً ثابتًا حيث لا يمكن المساس بالأمن والسلامة.

الميزات والمزايا الأساسية

1. متانة من الدرجة الصناعية ومقاومة للعوامل الجوية

حماية الدخول IP55: يحمي بشكل فعال من دخول الغبار ونفاثات المياه منخفضة الضغط من أي اتجاه، مما يتيح التركيب الخارجي المباشر لأمن المحيط والاستخدام الداخلي في البيئات الصناعية القاسية (مثل المستودعات التي بها غبار أو رطوبة).
مرونة الجهد الواسع: يعمل بسلاسة على 12-24 فولت AC/DC (غير مستقطب)، مما يلغي الحاجة إلى مصادر طاقة متخصصة والتكامل بسهولة مع وحدات التحكم المنطقية القابلة للبرمجة الصناعية القياسية ولوحات الأمان التجارية وأنظمة التحكم في الوصول.
مرونة درجة الحرارة: يعمل بشكل موثوق من -10 درجة مئوية إلى +60 درجة مئوية، ويتكيف مع ظروف المناخ القاسية— من المستودعات الصناعية الباردة إلى مناطق وقوف السيارات التجارية الخارجية الساخنة.

2. كشف طويل المدى بمسافة 30 مترًا ومضاد للتداخل

نطاق الكشف الممتد: يوفر شعاعًا ثابتًا ومركّزًا بالأشعة تحت الحمراء على مسافة تزيد عن 30 مترًا (داخلي/خارجي)، ويغطي فتحات واسعة (بوابات صناعية، أرصفة تحميل المستودعات) ومساحات تجارية كبيرة (بهو مراكز التسوق، محيط مواقف السيارات) دون تدهور الإشارة.
مضاد للتداخل البيئي: تعمل التقنية البصرية المحسّنة على تقليل المشغلات الخاطئة الناتجة عن الضوء المحيط (ضوء الشمس، مصابيح الفلورسنت) أو المطر أو الغبار— وهو أمر بالغ الأهمية للبيئات الصناعية ذات الإضاءة المتغيرة والمناطق التجارية ذات الحركة المرورية العالية.
تغذية راجعة بديهية للحالة: يتميز RX بمؤشر LED أحمر ساطع: متوقف عندما يكون الشعاع غير معوق (التشغيل العادي) ويعمل عند المقاطعة. يسمح هذا للفنيين بمحاذاة المستشعر بسرعة أثناء التثبيت واستكشاف المشكلات وإصلاحها في الوقت الفعلي.

3. تكامل عالمي وتركيب خالٍ من المتاعب

خرج ترحيل متعدد الاستخدامات: مزود بترحيل Single Pole Double Throw (SPDT)، بما في ذلك أطراف Common (COM، الطرف 4) و Normally Closed (NC، الطرف 5) و Normally Open (NO، الطرف 6). يضمن هذا التصميم العالمي التوافق مع أي قفل أمان للآلات الصناعية أو نظام إنذار تجاري أو وحدة تحكم في الباب/البوابة الأوتوماتيكية.
حلول تركيب مزدوجة: يدعم التركيب على الحائط (3 × 5 مم ثقوب حفر مع مثبتات لولبية) للمباني التجارية والتركيب على الأسطح المعدنية (3 × 3 مم مسامير ذاتية التنصت) للمعدات الصناعية أو الهياكل المعدنية، والتكيف مع سيناريوهات التثبيت المتنوعة.
تبسيط الأسلاك والملصقات: تقلل علامات الأطراف الواضحة (TX: 1-2 للطاقة؛ RX: 1-3 للطاقة، 4-6 لخرج الترحيل) من أخطاء التثبيت، مما يوفر الوقت للفنيين في كل من الإعدادات الصناعية والتجارية.

4. تصميم يركز على السلامة للاستخدام الصناعي والتجاري

منع التعدي على المحيط: ينشئ حاجز أمان غير مرئي لمحيطات المنشآت الصناعية أو حدود الممتلكات التجارية أو المناطق المقيدة (مثل غرف الخوادم أو تخزين المخزون)، مما يؤدي إلى تشغيل الإنذارات عند الاختراق.
قفل أمان الآلات: يعمل كمستشعر أمان للآلات الصناعية (الناقلات، خطوط التعبئة والتغليف) والمعدات التجارية (الأبواب الأوتوماتيكية، حواجز وقوف السيارات)، مما يمنع الانحصار أو الاصطدام عن طريق إيقاف التشغيل عند اكتشاف العوائق.
استهلاك منخفض للطاقة: الحد الأقصى لتيار التشغيل TX ≤25mA والحد الأقصى لتيار التشغيل RX ≤35mA، مما يضمن كفاءة الطاقة للتشغيل على مدار الساعة طوال أيام الأسبوع في المصانع الصناعية والمباني التجارية.

المواصفات الفنية

المعلمة	المواصفات
الموديل	IR-20
مبدأ الكشف	الشعاع المار (زوج جهاز الإرسال + جهاز الاستقبال)
نطاق الكشف الأقصى	30 مترًا (داخلي/خارجي)
مزود الطاقة	12-24 فولت AC/DC (غير مستقطب)
الحد الأقصى لتيار التشغيل TX	≤ 25mA
الحد الأقصى لتيار التشغيل RX	≤ 35mA
نوع الإخراج	1 مرحل تغيير (SPDT)
تصنيف تلامس المرحل	الحد الأقصى 500mA @ 48V AC/DC
تصنيف حماية الدخول	IP55
نطاق درجة حرارة التشغيل	-10 درجة مئوية إلى +60 درجة مئوية
مادة السكن	بلاستيك هندسي مقاوم للأشعة فوق البنفسجية مع ختم مطاطي
مؤشر الاستقبال	مؤشر LED أحمر (يعمل عند مقاطعة الشعاع)
تكوين الطرف	TX: 1-2 (الطاقة)؛ RX: 1-3 (الطاقة)، 4 (COM)، 5 (NC)، 6 (NO)
مواصفات فتحة التركيب	الحائط: 3 × 5 مم؛ معدن: 3 × 3 مم
الأبعاد (الطول × العرض × الارتفاع)	90.63 مم × 44.90 مم × 30.00 مم

التطبيقات النموذجية

الأمن والسلامة الصناعية

حماية محيط المصنع: حواجز شعاع غير مرئية لجدران المنشأة أو الأسوار أو مداخل رصيف التحميل— مما يؤدي إلى تشغيل الإنذارات للوصول غير المصرح به.
أقفال أمان المستودعات: مستشعرات أمان لأنظمة النقل وأنظمة التخزين والاسترجاع الآلي (ASRS) وآلات التعبئة والتغليف— إيقاف التشغيل عندما يكون العمال أو العوائق في منطقة الخطر.
أتمتة البوابة الصناعية: الكشف عن بوابات المصنع الكبيرة أو نقاط الوصول إلى المركبات— منع إغلاق البوابة على المركبات أو المعدات.

الأمن التجاري والتحكم في الوصول

أمن مراكز التسوق والتجزئة: حماية المحيط للمناطق الخلفية أو غرف المخزون أو مداخل واجهات المتاجر بعد ساعات العمل.
سلامة مواقف السيارات والمرائب: الكشف عن العوائق لحواجز وقوف السيارات الأوتوماتيكية وأبواب المرآب— منع الاصطدامات بالمركبات أو المشاة.
الوصول إلى مبنى المكاتب والمجمعات التجارية: مستشعرات أمان للأبواب المنزلقة الأوتوماتيكية ومداخل المناطق المقيدة وردهات المصاعد— تعزيز سلامة المستأجرين والزوار.
أمن المستشفيات والمرافق العامة: كشف غير تدخلي لمخارج الطوارئ أو غرف الإمدادات الطبية أو المناطق عالية الأمان (مثل مراكز البيانات في مباني المكاتب).

دليل التركيب والأسلاك

التحضير للتركيب: حدد موقعًا به خط رؤية غير معوق بين TX و RX. للتركيب على الحائط (المباني التجارية)، قم بحفر 3 × 5 مم ثقوب وقم بتركيب مثبتات لولبية؛ للأسطح المعدنية (المعدات الصناعية)، قم بحفر 3 × 3 مم ثقوب لمسامير ذاتية التنصت.
توصيل الأسلاك:
- قم بتوصيل طاقة 12-24 فولت AC/DC بأطراف TX 1 و 2.
- قم بتوصيل نفس مصدر الطاقة بأطراف RX 1 أو 2 أو 3 (مطابقة لجهد التشغيل).
- قم بتوصيل أطراف RX 4 (COM) و 5 (NC) و 6 (NO) بلوحة الأمان أو وحدة التحكم المنطقية القابلة للبرمجة أو وحدة التحكم في الوصول.
المحاذاة: اضبط أوضاع TX و RX حتى ينطفئ مؤشر LED الأحمر الخاص بـ RX، مما يشير إلى اتصال شعاع مستقر. استخدم ملاحظات LED لضبط المحاذاة بدقة للكشف بعيد المدى.
الاختبار النهائي: قم بتأمين اللوحات الأمامية بالمسامير المرفقة. اختبر المستشعر عن طريق مقاطعة الشعاع— تحقق من تشغيل RX LED واستجابة النظام المتصل (الإنذار أو وحدة التحكم في الباب أو الآلات) بشكل صحيح.

لماذا تختار الخلية الكهروضوئية بالأشعة تحت الحمراء JUTAI IR-20؟

القدرة على التكيف مع المشهد المزدوج: مصممة لكل من المتانة الصناعية والتنوع التجاري، مما يلغي الحاجة إلى مستشعرات منفصلة لبيئات مختلفة.
موثوقية طويلة المدى: يغطي نطاق الكشف البالغ 30 مترًا مساحات كبيرة، مما يقلل من عدد المستشعرات المطلوبة لحماية المحيط أو تغطية السلامة.
أمن فعال من حيث التكلفة: أداء من الدرجة الصناعية بسعر تنافسي، مما يقلل من التكاليف الإجمالية لنظام الأمان والسلامة للشركات.
التوافق العالمي: يعمل مع جميع وحدات التحكم المنطقية القابلة للبرمجة الصناعية الرئيسية ولوحات الأمان التجارية وأنظمة التحكم في الوصول، مما يبسط التكامل مع البنية التحتية الحالية.
دعم العلامة التجارية الموثوق به: تم تطويره بواسطة Shenzhen JUTAI Comm Co., Ltd.، وهي شركة متخصصة في توفير المكونات الأمنية الصناعية والتجارية، مع دعم فني عالمي وضمان الجودة.

ارفع مستوى أمانك الصناعي والتجاري باستخدام الخلية الكهروضوئية بالأشعة تحت الحمراء JUTAI IR-20 المتينة وطويلة المدى. اتصل بنا للحصول على مواصفات تفصيلية وأسعار بالجملة والمساعدة الفنية المصممة خصيصًا لتطبيقك المحدد.
