بوروكمرحباً (نورمان) تذكرت للتو أنني لم أخبرك كل شيء سار على ما يراملقد أحبوا العنصر (على افتراض أنه سيستمر لمدة 10 سنوات أو نحو ذلك) -
(كيران)أجل، لا أشك في ذلك، (جوتاي) هي واحدة من أكثر الشركات ثقة التي قابلتها في الصين
حزمة الوزن الإجمالي 0.25 كجم جهاز استشعار الخلايا الضوئية ذو شعاع واحد يحتوي على نطاق 20M مثالي للأبواب التلقائية IP65 مقيّمة متينة
| مكان المنشأ | الصين |
|---|---|
| اسم العلامة التجارية | JUTAI |
| إصدار الشهادات | CE |
| رقم الموديل | إير-20 |
| وثيقة | JUTAI Wired Photocell IR-20...20.pdf |
| الحد الأدنى لكمية | 1 |
| الأسعار | negotiable |
| تفاصيل التغليف | كارتون |
| وقت التسليم | 5 - 8 أيام عمل |
| شروط الدفع | T/T، L/C، D/A، D/P، ويسترن يونيون، باي بال، موني جرام، أليباي |
| القدرة على العرض | 1000 قطعة في الشهر |
تفاصيل المنتج
| تصنيف IP | IP65 | نطاق الكشف | 30 م |
|---|---|---|---|
| يكتب | سلكي | رمز النظام المنسق | 8531901000 |
| حجم العبوة | 12.00 سم * 11.70 سم * 4.30 سم | الوزن الإجمالي للحزمة | 0.25 كجم |
| إبراز | جهاز استشعار الخلايا الضوئية,جهاز استشعار الخلايا الضوئية للباب الآلي 20M IP65,مستشعر الخلايا الضوئية للباب الآلي IP65 |
||
منتوج وصف

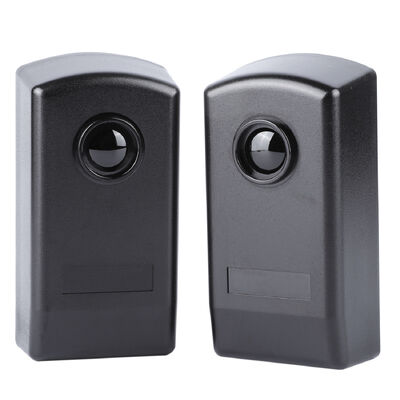

مستشعر خلية ضوئية شعاع واحد بمدى 20 متر للأبواب الأوتوماتيكية
مستشعر الخلية الضوئية شعاع واحد JUTAI IR-20M هو حل احترافي للكشف بالأشعة تحت الحمراء مصمم خصيصًا لأنظمة الأبواب الأوتوماتيكية وسيناريوهات الأتمتة الحرجة للسلامة. كمستشعر شعاعي يجمع بين جهاز إرسال (TX) وجهاز استقبال (RX)، فإنه ينشئ شعاعًا غير مرئي ودقيقًا من الأشعة تحت الحمراء بمدى اكتشاف يبلغ 20 مترًا، مما يوفر اكتشافًا موثوقًا للعوائق لمنع الاحتجاز وتعزيز سلامة التشغيل. بفضل تصنيف مقاومة الطقس IP55، والتوافق الواسع للجهد، والمتانة الصناعية، فهو الخيار الموثوق للأبواب المنزلقة الأوتوماتيكية، والأبواب المتأرجحة، والأبواب الدوارة عالية السرعة، وأنظمة التحكم في الوصول في جميع أنحاء العالم.
نظرة عامة على المنتج
يعمل المستشعر IR-20M بمبدأ بسيط للشعاع المار، حيث يقوم بإصدار شعاع مركز من الأشعة تحت الحمراء من جهاز الإرسال (TX) إلى جهاز الاستقبال (RX). عندما يقوم أي جسم - سواء كان شخصًا أو مركبة أو عائقًا - بمقاطعة الشعاع، يقوم المرحل الداخلي لجهاز الاستقبال (RX) بالتشغيل فورًا، ويرسل إشارة إلى وحدة التحكم في الباب الأوتوماتيكي لإيقاف الإغلاق، أو عكس الاتجاه، أو إيقاف التشغيل مؤقتًا.
تم بناء زوج المستشعرات من بلاستيك هندسي مقاوم للأشعة فوق البنفسجية وغلاف مطاطي، وهو مصمم لتحمل العناصر الخارجية والغبار وتقلبات درجات الحرارة. تم تصميمه للعمل المستمر على مدار الساعة طوال أيام الأسبوع في البيئات التجارية والصناعية والعامة ذات الحركة المرورية العالية حيث تكون الموثوقية والسلامة غير قابلة للتفاوض.
الميزات والمزايا الأساسية
بناء مقاوم للعوامل الجوية ومتين
- حماية IP55 من الأتربة والأجسام الغريبة: يقاوم بفعالية دخول الغبار ورذاذ الماء منخفض الضغط من أي اتجاه، مما يتيح التركيب المباشر في الداخل/الخارج دون حماية إضافية.
- توافق واسع للجهد: يعمل بجهد 12-24 فولت تيار متردد/مستمر (غير مستقطب)، ويتكامل بسلاسة مع إمدادات الطاقة وأنظمة التحكم القياسية للأبواب الأوتوماتيكية.
- مقاومة درجات الحرارة: يعمل بثبات من -10 درجة مئوية إلى +60 درجة مئوية، ويتكيف مع المناخات وظروف العمل المتنوعة.
اكتشاف موثوق بمدى 20 مترًا
- أداء طويل المدى: يوفر شعاعًا مستقرًا ومركزًا من الأشعة تحت الحمراء بمدى أقصى يبلغ 20 مترًا، وهو مناسب لفتحات الأبواب الواسعة ومناطق الوصول الكبيرة.
- تصميم مضاد للتداخل: تقلل تقنية البصريات المحسّنة من المشغلات الخاطئة الناتجة عن الضوء المحيط أو المطر أو الغبار، مما يضمن اكتشافًا دقيقًا في البيئات المعقدة.
- مؤشر حالة بديهي: يتميز جهاز الاستقبال (RX) بمؤشر LED أحمر - ينطفئ عندما يكون الشعاع غير معاق (تشغيل عادي) ويضيء عند مقاطعته - للمحاذاة السريعة وفحوصات الحالة في الوقت الفعلي.
سهولة التركيب والتكامل العالمي
- خيارات تركيب مزدوجة: يدعم التركيب على الحائط (3 فتحات بقطر 5 مم مع مثبتات براغي) والتركيب على الأسطح المعدنية (3 براغي ذاتية اللولبة بقطر 3 مم)، ويتكيف مع سيناريوهات التركيب المتنوعة.
- خرج مرحل متعدد الاستخدامات: مرحل SPDT (قطب واحد مزدوج الرمي) مع أطراف مشتركة (COM، الطرف 4)، مغلق عادةً (NC، الطرف 5)، ومفتوح عادةً (NO، الطرف 6)، متوافق مع أي وحدة تحكم باب أوتوماتيكية، أو PLC، أو نظام إنذار.
- أسلاك مبسطة: تسمية الأطراف الواضحة (TX: 1-2 للطاقة؛ RX: 1-3 للطاقة، 4-6 لمخرج المرحل) تقلل من أخطاء التركيب وتوفر وقت الإعداد.
تصميم يركز على السلامة للأبواب الأوتوماتيكية
- منع الاحتجاز: يلبي متطلبات السلامة الحرجة للأبواب الأوتوماتيكية، ويمنع الاصطدام واحتجاز الأشخاص أو الحيوانات الأليفة أو الأشياء.
- موثوقية صناعية: تضمن المكونات عالية الجودة والغلاف المتين الأداء طويل الأمد في سيناريوهات الاستخدام عالي التردد (مثل مراكز التسوق والمطارات والمستشفيات).
المواصفات الفنية
| المعلمة | المواصفات |
|---|---|
| الموديل | IR-20M |
| مبدأ الكشف | شعاع واحد عبر الشعاع (زوج جهاز إرسال + جهاز استقبال) |
| الحد الأقصى لمدى الكشف | 20 مترًا (داخلي/خارجي) |
| مزود الطاقة | 12-24 فولت تيار متردد/مستمر (غير مستقطب) |
| الحد الأقصى لتيار تشغيل جهاز الإرسال (TX) | ≤ 25 مللي أمبير |
| الحد الأقصى لتيار تشغيل جهاز الاستقبال (RX) | ≤ 35 مللي أمبير |
| نوع الإخراج | 1 مرحل تبديل (SPDT) |
| تصنيف تلامس المرحل | بحد أقصى 500 مللي أمبير @ 48 فولت تيار متردد/مستمر |
| تصنيف حماية الدخول | IP55 |
| نطاق درجة حرارة التشغيل | -10 درجة مئوية إلى +60 درجة مئوية |
| مادة الغلاف | بلاستيك هندسي مع غلاف مطاطي |
| مؤشر جهاز الاستقبال | مؤشر LED أحمر (يضيء عند مقاطعة الشعاع) |
| تكوين الأطراف | TX: 1-2 (الطاقة)؛ RX: 1-3 (الطاقة)، 4 (COM)، 5 (NC)، 6 (NO) |
| مواصفات فتحات التركيب | الحائط: 3 × 5 مم؛ المعدن: 3 × 3 مم |
| الأبعاد (ط × عرض × ارتفاع) | 90.63 مم × 44.90 مم × 30.00 مم |
التطبيقات النموذجية
- الأبواب المنزلقة الأوتوماتيكية: مراكز التسوق والمباني المكتبية والمطارات والمستشفيات - منع الاحتجاز أثناء الإغلاق.
- الأبواب المتأرجحة والأبواب الدوارة: المنشآت الصناعية والمستودعات والمتاجر - اكتشاف العوائق لتجنب الاصطدام.
- أبواب المرآب وحواجز مواقف السيارات: مناطق مواقف السيارات السكنية والتجارية - ضمان التشغيل الآمن عند وجود مركبات أو مشاة.
- أنظمة التحكم في الوصول: أمن محيط المداخل والبوابات والمناطق المحظورة - تشغيل الإنذارات أو رفض الوصول عند اختراق الشعاع.
- مداخل المباني العامة: محطات القطار والمستشفيات والمدارس - تعزيز السلامة لأنظمة الأبواب الأوتوماتيكية ذات الحركة المرورية العالية.
دليل التركيب والأسلاك
- تحضير التركيب:اختر موقعًا بخط رؤية واضح بين جهاز الإرسال (TX) وجهاز الاستقبال (RX). بالنسبة للجدران، قم بحفر 3 فتحات بقطر 5 مم وقم بتركيب مثبتات براغي؛ بالنسبة للأسطح المعدنية، قم بحفر 3 فتحات بقطر 3 مم للبراغي ذاتية اللولبة.
- توصيل الأسلاك:
- قم بتوصيل طاقة 12-24 فولت تيار متردد/مستمر بأطراف جهاز الإرسال (TX) 1 و 2.
- قم بتوصيل نفس مصدر الطاقة بأطراف جهاز الاستقبال (RX) 1 أو 2 أو 3 (متطابق الجهد).
- قم بتوصيل أطراف جهاز الاستقبال (RX) 4 (COM) و 5 (NC) و 6 (NO) بوحدة تحكم الباب الأوتوماتيكية أو نظام الإنذار الخاص بك.
- المحاذاة:اضبط مواضع جهاز الإرسال (TX) وجهاز الاستقبال (RX) حتى ينطفئ مؤشر LED الأحمر لجهاز الاستقبال (RX)، مما يشير إلى اتصال شعاع مستقر.
- الاختبار النهائي:قم بتثبيت الألواح الأمامية بالبراغي المتوفرة. اختبر عن طريق مقاطعة الشعاع - تحقق من أن مؤشر LED لجهاز الاستقبال (RX) يضيء وأن وحدة تحكم الباب تستجيب بشكل صحيح (تتوقف أو تعكس).
لماذا تختار مستشعر الخلية الضوئية شعاع واحد JUTAI IR-20M؟
- مصمم خصيصًا للأبواب الأوتوماتيكية: يلبي التصميم المحسّن احتياجات السلامة والأداء المحددة لأنظمة الأبواب الأوتوماتيكية.
- موثوقية مثبتة: تضمن المكونات الصناعية والبناء المقاوم للعوامل الجوية التشغيل المستمر في البيئات الصعبة.
- توافق عالمي: يعمل مع جميع وحدات تحكم الأبواب الأوتوماتيكية الرئيسية وإمدادات الطاقة، مما يقلل من تعقيد التكامل.
- سلامة فعالة من حيث التكلفة: أداء عالي الجودة بسعر تنافسي، مما يقلل من تكاليف النظام الإجمالية.
- دعم علامة تجارية موثوقة: تم تطويره بواسطة Shenzhen JUTAI Comm Co., Ltd.، وهي مزود محترف لمكونات الأمان والأتمتة مع دعم فني عالمي.
قم بترقية سلامة وموثوقية نظام الباب الأوتوماتيكي الخاص بك باستخدام مستشعر الخلية الضوئية شعاع واحد JUTAI IR-20M. اتصل بنا للحصول على مواصفات مفصلة وأسعار ومساعدة فنية.
