جهاز استشعار الأشعة تحت الحمراء معدل IP55 للأمن والأتمتة في الهواء الطلق

مكان المنشأ	الصين
اسم العلامة التجارية	JUTAI
إصدار الشهادات	CE
رقم الموديل	إير-20
وثيقة	JUTAI Wired Photocell IR-20...20.pdf
الحد الأدنى لكمية	1
الأسعار	negotiable
تفاصيل التغليف	كارتون
وقت التسليم	5 - 8 أيام عمل
شروط الدفع	T/T، L/C، D/A، D/P، ويسترن يونيون، باي بال،، موني جرام، أليباي
القدرة على العرض	1000 قطعة في الشهر

اتصل بي للحصول على عينات مجانية وكوبونات

ال WhatsApp:0086 18588475571

(ويتشات): 0086 18588475571

سكايب: sales10@aixton.com

إذا كان لديك أي مخاوف، نحن نقدم المساعدة على الانترنت على مدار 24 ساعة.

تفاصيل المنتج

تصنيف IP	IP65	نطاق الكشف	30 م
يكتب	سلكية	رمز النظام المنسق	8531901000
حجم العبوة	12.00 سم * 11.70 سم * 4.30 سم	الوزن الإجمالي للحزمة	0.25 كجم
إبراز	جهاز استشعار الأشعة تحت الحمراء IP55,أجهزة استشعار الأشعة تحت الحمراء للأمن الخارجي,جهاز استشعار الأشعة تحت الحمراء للأمن الخارجي , Outdoor Security Automation Infrared Beam Sensor , Outdoor Security Infrared Beam Sensor

اترك رسالة

منتوج وصف

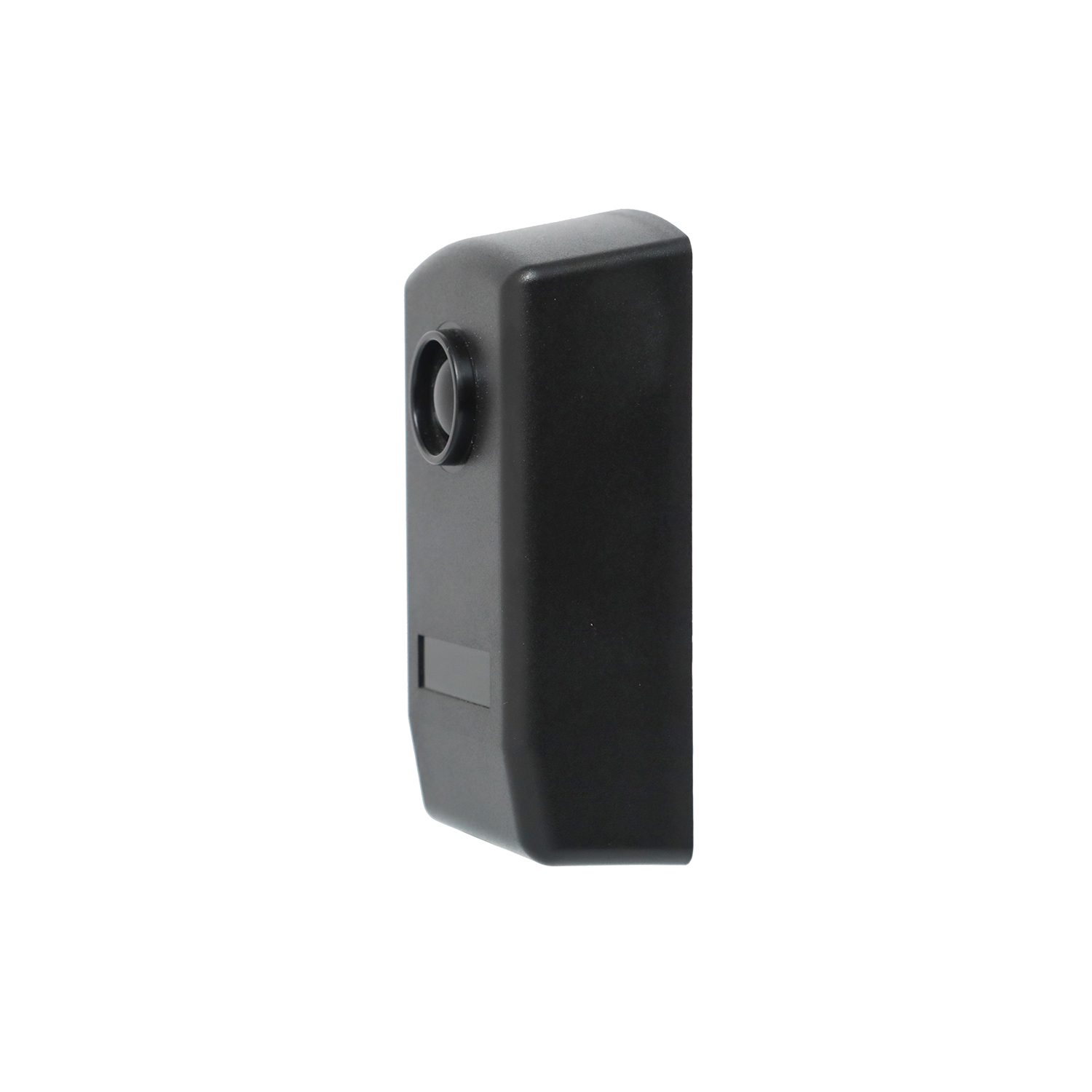

جهاز استشعار الأشعة تحت الحمراء معدل IP55 للأمن والأتمتة في الهواء الطلق

جهاز JUTAI IR-20M Sensor (المعروف أيضًا باسم IR Sensor أو Photocell أو Through-Beam Sensor) هو حل كشف صناعي مصمم لسيناريوهات الأمن والأتمتة في الهواء الطلق.مع تصنيف IP55 لحماية الدخول، يتفوق في مقاومة الغبار والمياه النفاثة، وتوفير أداء موثوق به في البيئات الخارجية القاسية. يتكون من جهاز إرسال (تكس) ومستقبل (ركس) متطابقين،هذا المستشعر يخلق شعاع كشف غير مرئي بطول 20 متر، بمثابة حاجز أمن حاسم للبوابات والأبواب وأمن المحيطات والآلات الصناعية في جميع أنحاء العالم.

لمحة عامة عن المنتج

تعمل IR-20M على مبدأ شعاع ثقيل بسيط ولكنه قوي ، تعمل عن طريق إصدار شعاع تحت الحمراء المركز من TX إلى RX. عندما يتم قطع الشعاع من قبل أي جسم (شخص ، مركبة ،أو عقبة)، يقوم جهاز الإرسال الداخلي لـ"آر إكس" بإطلاق إشارة على الفور لإيقاف إغلاق الأبواب، أو تفعيل الإنذار، أو إيقاف المعدات الآلية.

المصنوعة من البلاستيك الصلب والغلاف المطاطي، زوج من أجهزة الاستشعار يقاوم الأشعة فوق البنفسجية، وتقلبات درجة الحرارة، والحطام الخارجي.مما يجعلها مثالية للتطبيقات الخارجية عالية الحركة أو الأمن الحرجة حيث لا يمكن تعريض الموثوقية للخطر.

الميزات الرئيسية والمزايا

1. IP55 مقاومة للطقس والتصميم الدائم

حماية IP55: يمنع دخول الغبار بفعالية ويقاوم طائرات المياه منخفضة الضغط (من أي اتجاه) ، مما يتيح التثبيت المباشر في الهواء الطلق دون أغطية إضافية.
مقاومة الأشعة فوق البنفسجية والتآكل: يمنع الغلاف المطاطي المقاوم للأشعة فوق البنفسجية التدهور من أشعة الشمس والطقس القاسي ، مما يطيل عمر الخدمة في البيئات الخارجية.
التكيف مع درجات الحرارة العريضة: يعمل بشكل مستقر من -10 درجة مئوية إلى +60 درجة مئوية ، ويتكيف مع معظم المناخات (من الشتاء البارد إلى الصيف الحار).

2. الكشف الموثوق به عن بعد

مدى اكتشاف 20 متر: يوفر شعاعًا مستقرًا ومركزًا لفتحات واسعة (مثل الأبواب الصناعية وحواجز وقوف السيارات) وسور الأمن المحيطية.
أداء مكافحة التداخل: تصميم الأشعة تحت الحمراء الأمثل يقلل من الإشعاعات الخاطئة من الضوء المحيط أو المطر أو الغبار ، مما يضمن الكشف الدقيق.
ردود فعل الحالة الحدسية: يحتوي جهاز RX على مؤشر LED أحمر مُطفأ أثناء التشغيل العادي (حزمة غير معزولة) ومدفوع عند انقطاع الحزمة) لتحقيق الموازنة السريعة والتحقق من الحالة في الوقت الحقيقي.

3التكامل المرن والتركيب السهل

التوافق الكلي للطاقة: يعمل مع مصادر الطاقة 12-24 فولت AC / DC (غير مستقطبة) ، والتكامل بسلاسة مع أجهزة تحكم الأبواب الشائعة ، PLC ، وأنظمة الإنذار.
مخرج رله متعدد الاستخدامات: SPDT (قطب واحد إلقاء مزدوج) رلاي مع COM (المشتركة، المحطة 4) ، NC (غلق عادة، المحطة 5) ، و NO (فتح عادة، المحطة 6) المحطات للتوافق العالمي.
خيارات التثبيت المزدوج: يدعم تركيب الجدار (ثلاثة ثقوب 5 ملم مع مرساة المسامير) وتثبيت السطح المعدني (ثلاثة ملفات 3 ملم ذاتية التثبيت) ، والتكيف مع سيناريوهات التثبيت الخارجية المختلفة.
الأسلاك المبسطة: يقلل وضع علامة واضحة على المحطة (TX: 1-2 للطاقة؛ RX: 1-3 للطاقة، 4-6 لمخرجات الإرسال) من أخطاء التثبيت.

4أداء مركز على السلامة والصناعية

الوقاية من الفخ: تلبي متطلبات السلامة للأبواب الآلية والبوابات والحواجز، وتمنع الاصطدامات أو احتجاز الأشخاص/الأشياء.
مواصفات كهربائية قوية: TX max التيار التشغيلي ≤25mA ، RX max التيار التشغيلي ≤35mA ، ومواصلة الاتصال بالمرورية حتى 500mA @ 48V AC/DC مناسبة لأحمال الأتمتة الصناعية.

المواصفات التقنية

المعلم	المواصفات
النموذج	IR-20M
مبدأ الكشف	الأشعة العابرة (الزوج من جهاز الإرسال + جهاز الاستقبال)
أقصى مدى للكشف	20 متراً (داخل/خارج)
إمدادات الطاقة	12-24 فولت AC/DC (غير مستقطب)
TX الحد الأقصى لتيار العمل	≤ 25mA
RX الحد الأقصى لتيار العمل	≤ 35mA
نوع الإخراج	1 رله التبديل (SPDT)
تصنيف اتصال الإرسال	500mA @ 48V AC/DC
حماية الدخول	IP55
درجة حرارة العمل	-10°C إلى +60°C
مواد السكن	البلاستيك الهندسي مع غلاف المطاط
مؤشر المستقبل	مصباح LED أحمر (يتم تشغيله عندما يتم مقاطعة الشعاع)
تكوين المحطة	TX: 1-2 (القوة) ؛ RX: 1-3 (القوة) ، 4 (COM) ، 5 (NC) ، 6 (NO)
ثقوب التثبيت	الحائط: 3 × 5 ملم؛ المعدن: 3 × 3 ملم
الأبعاد (تقريبًا)	90.63mm × 44.90mm × 30.00mm

تطبيقات نموذجية

أوتوماتيكية البوابة الخارجية والمرآب: البوابات الصناعية، حواجز وقوف السيارات، وأبواب المرآب: الكشف عن المركبات/العقبات لتجنب الاصطدام أثناء الإغلاق.
أمن المحيط: الأسوار تحت الحمراء غير المرئية لحدود الممتلكات، جدران المصانع، أو الأسوار السكنية
أمان الأبواب التلقائي: الأبواب المنزلية الخارجية، الأبواب المتحركة، أو الأبواب المتدحرجة عالية السرعة في المراكز التجارية أو المستشفيات أو المرافق الصناعية
سلامة الآلات الصناعية: معدات معالجة المواد في الهواء الطلق، أنظمة النقل، أو آلات البناء التي تعمل كقفل أمان للكشف عن الوجود.
المساحات التجارية والعامة: مواقف السيارات ومحطات السكك الحديدية ومداخل مباني المكاتب التي تضمن التشغيل الآمن لأنظمة الوصول الآلي.

دليل التثبيت والأسلاك

إعداد التثبيت: اختر موقعًا مع خط رؤية واضح بين TX و RX. للجدران ، حفر ثقوب 3 × 5 ملم وتثبيت مرسومات المسامير ؛ بالنسبة للسطوح المعدنية ، حفر ثقوب 3 × 3 ملم للمسامير ذاتية الضغط.
اتصال الأسلاك:
- قم بتوصيل طاقة 12-24 فولت AC / DC إلى محطات TX 1 و 2.
- قم بتوصيل الطاقة إلى محطات RX 1، 2 أو 3 (مطابقة الجهد).
- سلك RX المحطات 4 (COM) ، 5 (NC) ، 6 (لا) إلى جهاز التحكم، PLC، أو نظام الإنذار الخاص بك.
الموازنة: قم بتعديل مواقع TX و RX حتى يتم إيقاف إشارة RX LED الحمراء (التي تشير إلى اتصال ثابت للشعاع).
الإعداد النهائي: قم بتثبيت الألواح الأمامية بالمسامير المقدمة. اختبر عن طريق قطع الشعاع للتحقق من تشغيل RX LED وتشغيل المرور بشكل صحيح.

لماذا تختار جهاز استشعار الأشعة تحت الحمراء (JUTAI IR-20M) ؟

IP55 موثوقية في الهواء الطلق:بنيت لتحمل الغبار والمطر والدرجات الحرارية المتطرفة مثالي لبيئات الخارج غير المحمية
الصناعية الصلبة: المكونات عالية الجودة والغلاف القوي يضمن أداء طويل الأجل مع الحد الأدنى من الصيانة.
التوافق العالمي: إدخال طاقة مرن ومخرج رله تتكامل بسلاسة مع أنظمة الأمان والأتمتة القائمة.
تثبيت سهل الاستخدام: تسمية واضحة، خيارات تركيب مزدوجة، وردود الفعل المضيئة LED تقلل من وقت الإعداد والأخطاء.
ضمانات العلامة التجارية الموثوق بها: تم تطويرها من قبل شركة شنتشن جوتاي للاتصالات المحدودة ، وهي مزود محترف لمكونات الأمن والأتمتة.

قم بتحديث أنظمة الأمن والأتمتة الخارجية الخاصة بك باستخدام جهاز الاستشعار للشعاع تحت الحمراء JUTAI IR-20M الذي لا يتأثر بالطقس وموثوق به، اتصل بنا للحصول على المواصفات والأسعار والدعم الفني.
