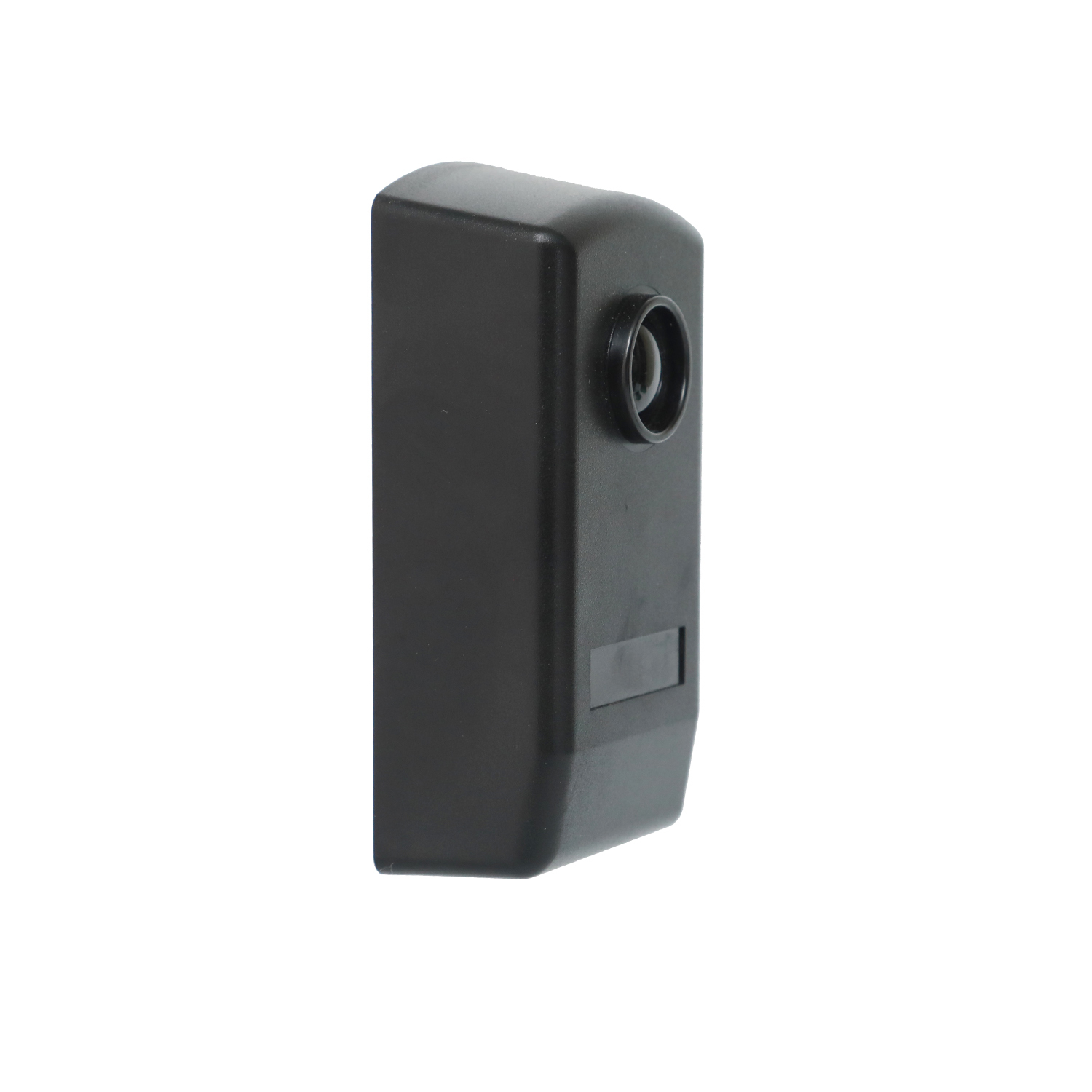

خلية ضوئية بالأشعة تحت الحمراء الخارجية IR-20 لكشف السلامة للأبواب والبوابات

مكان المنشأ	الصين
اسم العلامة التجارية	JUTAI
إصدار الشهادات	CE
رقم الموديل	إير-20
وثيقة	JUTAI Wired Photocell IR-20...20.pdf
الحد الأدنى لكمية	1
الأسعار	negotiable
تفاصيل التغليف	كارتون
وقت التسليم	5 - 8 أيام عمل
شروط الدفع	T/T، L/C، D/A، D/P، ويسترن يونيون، باي بال،، موني جرام، أليباي
القدرة على العرض	1000 قطعة في الشهر

اتصل بي للحصول على عينات مجانية وكوبونات

ال WhatsApp:0086 18588475571

(ويتشات): 0086 18588475571

سكايب: sales10@aixton.com

إذا كان لديك أي مخاوف، نحن نقدم المساعدة على الانترنت على مدار 24 ساعة.

تفاصيل المنتج

تصنيف IP	IP65	نطاق الكشف	30 م
يكتب	سلكية	رمز النظام المنسق	8531901000
حجم العبوة	12.00 سم * 11.70 سم * 4.30 سم	الوزن الإجمالي للحزمة	0.25 كجم
إبراز	خلية ضوئية بالأشعة تحت الحمراء الخارجية IR,خلية ضوئية بالأشعة تحت الحمراء IR-20,خلية ضوئية بالأشعة تحت الحمراء للأبواب والبوابات , IR-20 Infrared Photocell , Gate Door Infrared Photocell

اترك رسالة

منتوج وصف

خلية كهروضوئية بالأشعة تحت الحمراء الخارجية IR-20 – كشف أمان متميز للبوابات والأبواب والأتمتة

تعتبر الخلية الكهروضوئية بالأشعة تحت الحمراء من سلسلة JUTAI IR-20 (المعروفة أيضًا باسم مستشعر الأشعة تحت الحمراء أو مستشعر الحزمة أو مستشعر الأشعة تحت الحمراء) حلاً احترافيًا للكشف عن الحزمة المصممة خصيصًا لسيناريوهات السلامة والأتمتة الهامة. تتكون من جهاز إرسال (TX) وجهاز استقبال (RX) متطابقين، وهي تنشئ حزمة أشعة تحت حمراء غير مرئية ودقيقة للكشف عن العوائق ومنع الانحصار وتعزيز الأمان. بفضل نطاق الكشف الذي يبلغ 20 مترًا، والمتانة الصناعية، والتكامل المرن، فهي خيار موثوق به للأبواب الأوتوماتيكية والبوابات الصناعية وأبواب المرآب وأنظمة الأمن المحيطة في جميع أنحاء العالم.

نظرة عامة على المنتج

بالعمل على مبدأ الحزمة المباشرة البسيط والموثوق به، تعمل سلسلة IR-20 عن طريق إطلاق حزمة أشعة تحت حمراء مركزة من TX إلى RX. عندما يعترض أي جسم (شخص أو مركبة أو عائق) الحزمة، يتم تشغيل المرحل الداخلي لـ RX على الفور—إرسال إشارة إلى نظام التحكم الخاص بك لإيقاف إغلاق الأبواب أو تنشيط الإنذارات أو إيقاف الآلات مؤقتًا.

مصنوعة من البلاستيك الهندسي المقاوم للأشعة فوق البنفسجية وغلاف مطاطي، يمكن لزوج المستشعرات تحمل الظروف الخارجية القاسية والغبار وتقلبات درجة الحرارة. إنه مصمم للعمل المستمر في بيئات السلامة عالية الحركة أو الحرجة حيث لا يمكن التفاوض على الموثوقية.

الميزات والمزايا الأساسية

1. متانة من الدرجة الصناعية ومقاومة للعوامل الجوية

تصنيف الحماية IP55: يقاوم بشكل فعال دخول الغبار ورذاذ الماء، مما يتيح التركيب الخارجي المباشر دون حماية إضافية.
توافق الجهد الواسع: يعمل على 12-24 فولت تيار متردد/تيار مستمر (غير مستقطب)، ويتكامل بسلاسة مع مصادر الطاقة الشائعة للأبواب والبوابات وأنظمة التشغيل الآلي.
التكيف مع درجات الحرارة القصوى: يعمل بثبات من -10 درجة مئوية إلى +60 درجة مئوية، ويتكيف مع معظم المناخات وظروف العمل الداخلية/الخارجية.

2. كشف موثوق به ومضاد للتداخل

كشف لمسافة طويلة 20 مترًا: يوفر حزمة ثابتة ومركزة للفتحات القياسية والواسعة (مثل البوابات الصناعية والأبواب المنزلقة الكبيرة).
مضاد للتداخل البيئي: يعمل تصميم حزمة الأشعة تحت الحمراء المحسن على تقليل المشغلات الخاطئة من الضوء المحيط أو المطر أو الغبار، مما يضمن الكشف الدقيق.
مؤشر الحالة البديهي: يتميز RX بمصباح LED أحمر (مطفي أثناء التشغيل العادي، مضاء عند حجب الحزمة) للمحاذاة السريعة وفحوصات الحالة في الوقت الفعلي.

3. سهولة التكامل والتركيب

خرج ترحيل متعدد الاستخدامات: مرحل SPDT (قطب واحد مزدوج الرمي) مع أطراف COM (مشترك) و NC (مغلق بشكل طبيعي) و NO (مفتوح بشكل طبيعي)، متوافق مع أي وحدة تحكم في الباب أو PLC أو نظام إنذار.
خيارات التركيب المزدوجة: يدعم تركيب الحائط (3 × 5 مم ثقوب حفر) وتركيب السطح المعدني (3 × 3 مم مسامير ذاتية التنصت)، والتكيف مع سيناريوهات التثبيت المتنوعة.
تبسيط المحاذاة: التصميم المدمج والتغذية الراجعة المرئية الواضحة تجعل المحاذاة واضحة—لا يلزم وجود مهارات فنية احترافية للإعداد.

4. تصميم يركز على السلامة

الحماية من الانحصار: يفي بمتطلبات السلامة لأنظمة الأبواب/البوابات الآلية، مما يمنع الحوادث عن طريق إيقاف الإغلاق عند اكتشاف العوائق.
تشغيل مستمر مستقر: تضمن المكونات من الدرجة الصناعية الموثوقية على المدى الطويل في سيناريوهات الاستخدام المتكرر (مثل مراكز التسوق وورش العمل الصناعية).

المواصفات الفنية

المعلمة	المواصفات
الموديل	IR-20M
مبدأ الكشف	الحزمة المباشرة (جهاز الإرسال + جهاز الاستقبال)
نطاق الكشف الأقصى	20 مترًا (داخلي/خارجي)
مزود الطاقة	12-24 فولت تيار متردد/تيار مستمر (غير مستقطب)
الحد الأقصى لتيار التشغيل TX	≤ 25mA
الحد الأقصى لتيار التشغيل RX	≤ 35mA
نوع الإخراج	1 مرحل تبديل (SPDT)
تصنيف تلامس المرحل	الحد الأقصى 500mA @ 48V AC/DC
حماية الدخول	IP55
درجة حرارة التشغيل	-10 درجة مئوية إلى +60 درجة مئوية
مادة السكن	البلاستيك الهندسي مع غلاف مطاطي
مؤشر الاستقبال	مصباح LED أحمر (يعمل عند مقاطعة الحزمة)
تكوين المحطة الطرفية	TX: 1-2 (الطاقة)؛ RX: 1-3 (الطاقة)، 4 (COM)، 5 (NC)، 6 (NO)

التطبيقات النموذجية

سلامة الباب الأوتوماتيكي: الأبواب المنزلقة والأبواب المتأرجحة والأبواب ذات السرعة العالية في مراكز التسوق والمستشفيات والمطارات—منع انحصار الأشخاص أو الأشياء.
أتمتة البوابة والمرآب: البوابات الصناعية وأبواب المرآب وحواجز وقوف السيارات—الكشف عن المركبات أو العوائق لتجنب الاصطدام أثناء الإغلاق.
الأمن المحيطي: أسوار الأشعة تحت الحمراء غير المرئية لحدود الممتلكات أو النوافذ أو الأسوار—تشغيل إنذارات الدخيل عند اختراق الحزمة.
الآلات الصناعية: أقفال الأمان أو الكشف عن الوجود لمعدات مناولة المواد وخطوط الإنتاج الآلية وأنظمة النقل.
المساحات التجارية والعامة: التشغيل الآمن للمداخل الآلية في مباني المكاتب ومحطات القطارات والمجمعات التجارية.

دليل التركيب والأسلاك

قم بتركيب TX و RX مقابل بعضهما البعض، مع التأكد من وجود خط رؤية واضح (لا توجد عوائق بين الزوج).
قم بتوصيل مصدر الطاقة (12-24 فولت تيار متردد/تيار مستمر) بأطراف TX 1 و 2، وأطراف RX 1 أو 2 أو 3 (لجهد مختلف 适配).
قم بتوصيل أطراف ترحيل RX (4=COM، 5=NC، 6=NO) بوحدة التحكم في الباب أو PLC أو نظام الإنذار.
قم بمحاذاة TX و RX حتى ينطفئ مصباح LED الأحمر الخاص بـ RX (مما يشير إلى اتصال حزمة مستقر).
قم بتأمين اللوحات الأمامية بالمسامير المتوفرة، ثم اختبر عن طريق مقاطعة الحزمة—تحقق من تشغيل RX LED وتغيير حالة المرحل.

لماذا تختار الخلية الكهروضوئية بالأشعة تحت الحمراء JUTAI IR-20؟

موثوقية صناعية مثبتة: مصممة للعمل المستمر في سيناريوهات التحكم في الوصول والسلامة الصعبة، مما يقلل من تكرار الصيانة.
التوافق العالمي: يتكيف إدخال الجهد المرن وإخراج المرحل العالمي مع أنظمة التشغيل الآلي ومعايير الطاقة في جميع أنحاء العالم.
تصميم سهل الاستخدام: يؤدي التثبيت المبسط والمحاذاة البديهية والوثائق الواضحة إلى خفض تكاليف النشر.
دعم العلامة التجارية الموثوق به: تم تطويره بواسطة Shenzhen JUTAI Comm Co., Ltd.، مع دعم فني احترافي ومكونات متينة وعالية الجودة.

قم بترقية أنظمة السلامة والأتمتة الخاصة بك من خلال الكشف الموثوق به عن الخلايا الكهروضوئية JUTAI IR-20. اتصل بنا للحصول على المواصفات والتسعير والدعم الفني.
