وحدة تحكم ساحة انتظار متعددة الوظائف 4G لنظام التعرف على لوحات المركبات والتحكم في الحاجز
| Place of Origin | China |
|---|---|
| اسم العلامة التجارية | JUTAI |
| Model Number | W4G |
| وثيقة | W4G.pdf |
| Minimum Order Quantity | 1 |
| الأسعار | negotiable |
| Packaging Details | Carton |
| Delivery Time | 7 working days |
| Payment Terms | L/C,D/A,D/P,T/T,Western Union |
| Supply Ability | 1000/m |
تفاصيل المنتج
| المعالج الأساسي | معالج ARM Cortex-M3 عالي السرعة، يعمل بنظام تشغيل مضمن في الوقت الحقيقي | جهد التشغيل | تيار مستمر 12 فولت (مع حماية التوصيل العكسي) |
|---|---|---|---|
| درجة حرارة التشغيل | -40 درجة مئوية إلى +85 درجة مئوية | اتصالات الشبكة | الوضع المزدوج: 4G LTE (وحدة متكاملة) وإيثرنت (10/100 ميجا متكيف) |
| منطق تكرار الشبكة | تجاوز الفشل تلقائيًا: أولوية Ethernet -> التبديل إلى 4G في حالة فشل Ethernet -> العودة إلى Eth | سرعة الوصلة الصاعدة/الوصلة الهابطة | إيثرنت: ما يصل إلى 300 كيلو بايت/ثانية؛ 4G: ما يصل إلى 100 كيلو بايت/ثانية (يعتمد على الشبكة) |
| تتابع الإخراج | قناتان، اتصال جاف معزول، سعة التحميل: 250VAC/10A أو 30VDC/10A | الإدخال الرقمي (IO) | 6 قنوات، غير معزولة، نطاق الجهد المسموح به: 0-5 فولت |
| واجهات تسلسلية | 2 × RS232، 2 × RS485 (معدل الباود: 4800-115200 بت في الثانية، مع الحماية) | واجهة ويجاند | 2 قنوات، يدعم Wiegand 26/34 التكيف |
| بروتوكولات الكاميرا المدعومة | دفع الصور المباشر عبر Ethernet (Zhixin، Zhenshi)؛ بيانات لوحة الترخيص عبر RS485 (Zhixin، Zhenshi، Qi | الميزات على متن الطائرة | ساعة الوقت الحقيقي (RTC) مع بطارية احتياطية، وتخزين البيانات بسعة كبيرة دون الاتصال بالإنترنت، وبروت |
| وضع التطوير | الإرساء السحابي (مستحسن، عبر MQTT SDK) والاستخدام المحلي (كوحدة تحكم محلية للأجهزة) | الأبعاد المادية (الطول*العرض*الارتفاع) | 145 ملم * 105 ملم * 15 ملم |
| نوع بطاقة SIM | شريحة MicroSIM (متكيفة بجهد 1.8 فولت/3.3 فولت) | الإدارة عن بعد | يدعم تحديثات البرامج الثابتة والملفات عبر الأثير (OTA). |
| إبراز | وحدة تحكم ساحة انتظار 4G,وحدة تحكم ساحة انتظار للتعرف على لوحات المركبات,وحدة تحكم ساحة انتظار متعددة الوظائف |
||
منتوج وصف

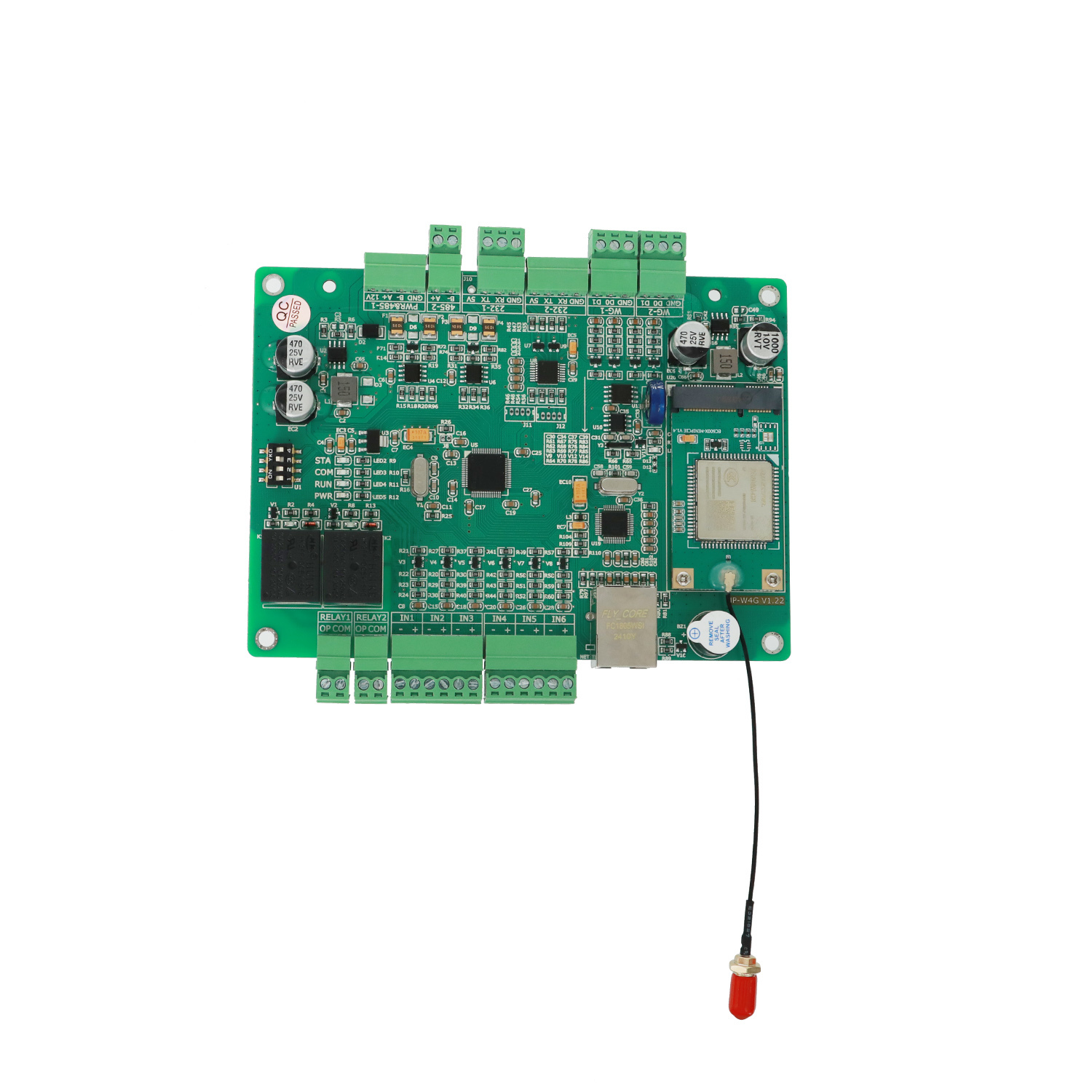

جهاز تحكم 4G متعدد الوظائف لموقف السيارات لنظام LPR ومراقبة الحواجز
جهاز التحكم في موقف السيارات JUTAI W4G 4G هو مركز ذكي ذكي صناعي مصمم لنظم وقوف السيارات ذات التعرف على لوحات الرخصة (LPR). إنه يدمج إضافة شبكة مزدوجة 4G / Ethernet ،دمج بيانات LPR، التحكم في الحواجز، التشغيل دون اتصال، والربط متعدد الأجهزة المحيطيةمجهزة بمعالج ARM Cortex-M3 عالي السرعة وواجهات قياسية غنية، يربط بشكل سلس كاميرات LPR والحواجز وأجهزة الكشف عن الحلقات ومنصات السحابة ، مما يضمن تشغيل مستقر 24/7 لمواقف السيارات والمجتمعات والمواقف التجارية.
المعلمات التقنية الأساسية
| الفئة | المعايير الرئيسية | المواصفات |
|---|---|---|
| الطاقة والبيئة | الجهد التشغيلي | DC12V (مع حماية الاتصال العكسي) |
| تيار التشغيل | 2A MAX (التيار الفوري أثناء نقل البيانات 4G) | |
| درجة حرارة العمل | -40°C ~ +85°C (الرطوبة النسبية < 80٪ ، لا يوجد ثلج) | |
| الأبعاد (L × W × H) | 145mm × 105mm × 15mm | |
| مسافة فتحة التثبيت | 135 ملم × 95 ملم | |
| الاتصالات عبر شبكة مزدوجة | وحدة 4G | مدمج ، يدعم بطاقة MicroSIM (1.8/3.3V التكيفية) ، معدل بيانات أقصى 100KByte / S |
| واجهة الايثرنت | 10/100M التكيفية ، معزولة ، معدل بيانات أقصى 300KByte / S | |
| منطق الشبكة | التبديل التلقائي: إيثيرنث ذات الأولوية، الانتقال إلى 4G عند الفشل، العودة بعد الاسترداد | |
| الـ LPR و التكامل الطرفي | كاميرات متوافقة | تشيكسين، تشينشي (إيثيرنت بوتش) ؛ تشيكسين، تشينشي، تشيانجي (بيانات RS485) |
| واجهات التحكم | 2x RS232، 2x RS485 (4800-115200bps، مع حماية ESD) | |
| واجهات التحكم في الوصول | 2x ويكاند (26/34 بت التكيف) | |
| إدخال/خروج | 6x مدخل IO (0-5V) ؛ 2x مخرج رلاي (250VAC 10A / 30VDC 10A) | |
| المهام الأساسية | التخزين خارج الشبكة | يحفظ القوائم البيضاء، وسجلات الوصول، وحتى 64 صورة (≤64KB كل واحدة) |
| البروتوكولات المدعومة | بروتوكول القراءة ETC بروتوكول التحكم في الطابعة | |
| أساليب التطوير | ربط السحابة (SDK + MQTT) ؛ الاستخدام المحلي (تحكم برنامج الكمبيوتر الشخصي) |
المزايا الوظيفية الرئيسية
1إضافة شبكة مزدوجة وتشغيل دون انقطاع
- عدم وجود اعتماد على الخط: تصميم شبكة مزدوجة 4G + Ethernet ، يتحول تلقائيًا إلى 4G عندما تتلف الخطوط المادية أو يفشل Ethernet
- تحسين التكاليف: العودة إلى Ethernet بعد استعادة الشبكة ، والحد من استهلاك بيانات 4G وتكاليف التشغيل
- تغطية إشارة مستقرة: يستخدم شبكات مشغلي الهاتف المحمول، مما يضمن التشغيل الطبيعي طالما أن إشارات الهاتف المحمول متاحة
2التكامل السلس لنظام LPR
- دمج الكاميرا المباشرة: يدعم إيثيرنث الضغط على الصور من كاميرات Zhixin / Zhenshi وبيانات لوحة ترخيص RS485 من ثلاث علامات تجارية رئيسية
- نقل البيانات السريع: يرفع Ethernet صورًا 100KB في ~ 0.5 ثانية ، و 4G في ~ 1.5 ثانية ، مما يضمن معالجة LPR في الوقت الحقيقي
- اكتشاف اللوحات المزيفة: يتعاون مع الكاميرات المدعومة لتحديد اللوحات المزيفة / العودة / البقاء ، وتعزيز أمن مواقف السيارات
3. التشغيل خارج الموقع و سلامة البيانات
- قدرة العمل المستقلة: RTC المدمج (نسخة احتياطية من انقطاع الطاقة) وذاكرة كبيرة السعة ، تعمل مع القوائم البيضاء المخزنة مسبقًا خارج الاتصال
- التحكم في الوصول دون اتصال: يسمح تلقائيًا بالمرور للمركبات صالحة في القائمة البيضاء ، ويرفض المركبات المؤقتة / المنتهية ، ويحفظ جميع السجلات
- مزامنة تلقائية: يقوم بتحميل سجلات خارج الإنترنت والصور وسجلات الوصول إلى السحابة مباشرة بعد إعادة الاتصال ، دون فقدان البيانات
4التحكم الشامل في الحواجز والحواف
- إدارة الحاجز: 2 مرسلات عالية الحمل للتحكم في فتح الحاجز / إغلاقه / إبقائه مفتوحًا ، مع التحكم في تأخير LED (1-30 ثانية)
- ربط الطرفي: يقرأ إشارات كاشف الحلقة عبر مدخلات IO للاستشعار بوجود المركبة ؛ يربط قارئ البطاقات عبر Wiegand لتحكم الوصول المزدوج
- وظائف متوسعة: يدعم طابعات التذاكر وقراء ETC وشاشات LCD ، ويتكيف مع تكوينات مواقف السيارات المختلفة
5التكامل السحابي والإدارة الذكية
- اتصالات بروتوكول MQTT: تنسيق JSON القياسي ، يدعم التحكم في الحواجز ، ومحتوى العرض ، والبث الصوتي وتحديثات القائمة البيضاء
- مراقبة في الوقت الحقيقي: تقارير ضربات القلب الدورية (1 دقيقة افتراضية) تشمل قوة الإشارة ودرجة الحرارة واستخدام البيانات ونوع الشبكة
- إدارة القوائم البيضاء: يدعم إضافة/تعديل/حذف القوائم البيضاء (حد أقصى 16000 إدخالاً) ، مع تشغيل دفعة لإطالة عمر الفلاش
سيناريوهات التطبيق
- مواقف السيارات الذكية:جهاز تحكم أساسي لمحطات الدخول / الخروج ، يدمج التعرف على LPR ، والتحكم في الحواجز ، وربط نظام الدفع. يعمل التشغيل دون اتصال يضمن خدمة دون انقطاع أثناء انقطاع الشبكة
- مجتمعات السكن:إدارة القوائم البيضاء للمقيمين والوصول المؤقت للزوار، والربط مع أنظمة مراقبة الوصول للمجتمع لدخول المركبات الآمنة
- مواقف السيارات التجارية والتجزئة:يسهل وضع موقف للسيارات مدفوع الأجر وإدارة التذاكر الشهرية، وتكامل مدفوعات رموز QR. تضمن إزالة الشبكة المزدوجة موثوقية ساعات الذروة
- المنتزهات الصناعية ومراكز اللوجستيات:يسيطر على وصول الشاحنات والموظفين المعتمدين، يسجل أوقات الدخول والخروج ويتكامل مع أنظمة إدارة المستودع
- محطات الرسوم على الطرق السريعة:يدعم تكامل بروتوكول ETC ، مع استقرار الشبكة المزدوجة لضمان الاتصال الحرج في سيناريوهات تحصيل الرسوم
لماذا تختار جهاز تحكم موقف السيارات W4G 4G؟
- تحسينات خاصة بـ LPR:التكامل السلس مع كاميرات LPR الرئيسية ، مما يقلل من تعقيد التكامل لمكملات النظام
- ضمان عدم وجود وقت توقف:التحول التلقائي للشبكة المزدوجة يزيل انقطاعًا يعتمد على الخط ، ويحمي إيرادات مواقف السيارات والأمن
- قدرة قوية خارج الموقع:التشغيل المستقل مع تخزين البيانات يضمن التحكم الطبيعي في الوصول حتى بدون اتصال الشبكة
- متانة الصناعية:مقاومة درجات الحرارة الشديدة (-40 °C ~ + 85 °C) وحماية الواجهة للبيئات الخارجية القاسية
- قابلة للتطوير ومؤكدة للمستقبل:بروتوكول MQTT المفتوح والواجهات الغنية تدعم تكامل منصة السحابة والتوسع الوظيفي
