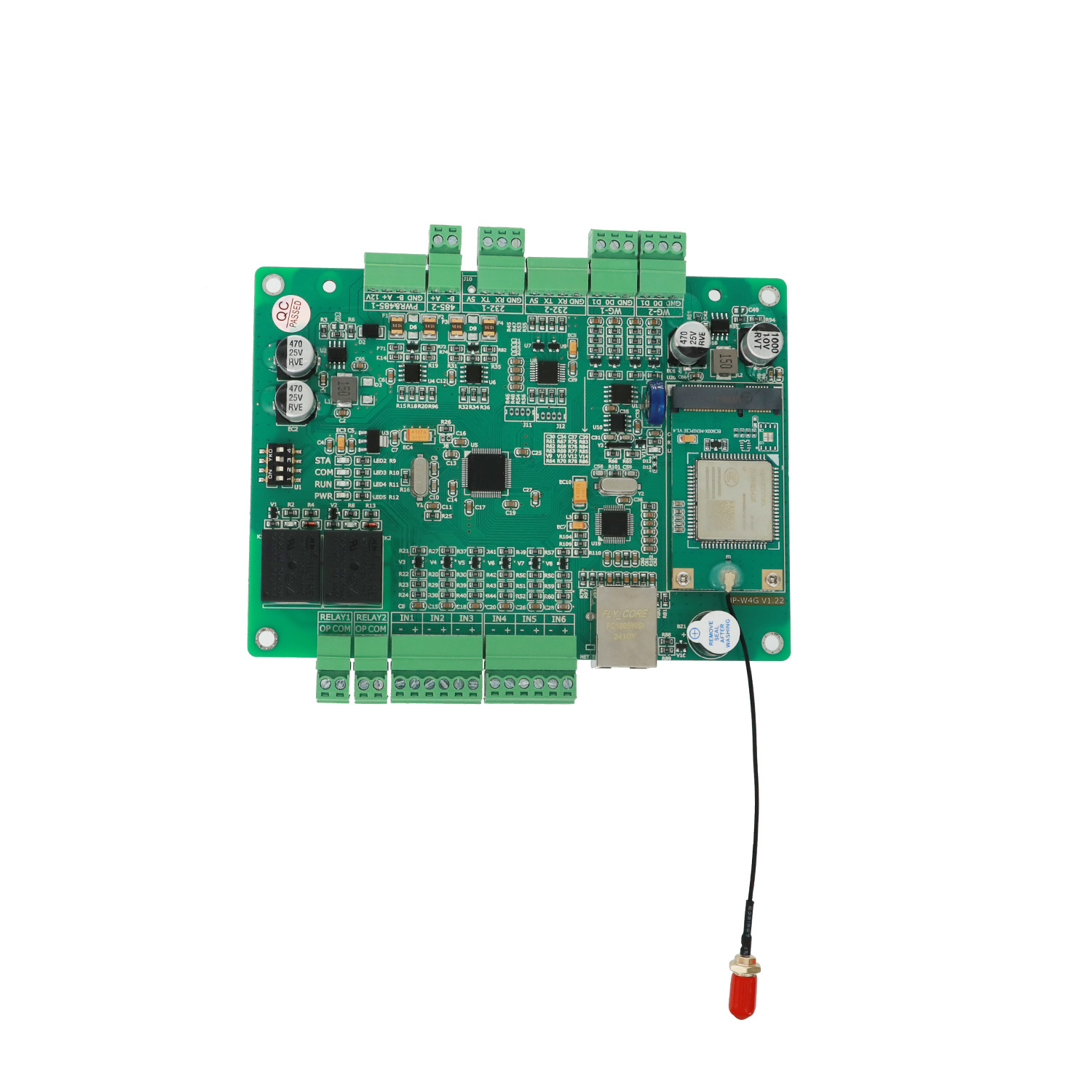

W4G 4G LTE و Ethernet جهاز تحكم محطة وقوف الشبكة المزدوجة مع التغيير التلقائي
| Place of Origin | China |
|---|---|
| اسم العلامة التجارية | JUTAI |
| Model Number | W4G |
| وثيقة | W4G.pdf |
| Minimum Order Quantity | 1 |
| الأسعار | negotiable |
| Packaging Details | Carton |
| Delivery Time | 7 working days |
| Payment Terms | L/C,D/A,D/P,T/T,Western Union |
| Supply Ability | 1000/m |
تفاصيل المنتج
| المعالج الأساسي | معالج ARM Cortex-M3 عالي السرعة، يعمل بنظام تشغيل مضمن في الوقت الحقيقي | جهد التشغيل | تيار مستمر 12 فولت (مع حماية التوصيل العكسي) |
|---|---|---|---|
| درجة حرارة التشغيل | -40 درجة مئوية إلى +85 درجة مئوية | اتصالات الشبكة | الوضع المزدوج: 4G LTE (وحدة متكاملة) وإيثرنت (10/100 ميجا متكيف) |
| منطق تكرار الشبكة | تجاوز الفشل تلقائيًا: أولوية Ethernet -> التبديل إلى 4G في حالة فشل Ethernet -> العودة إلى Eth | سرعة الوصلة الصاعدة/الوصلة الهابطة | إيثرنت: ما يصل إلى 300 كيلو بايت/ثانية؛ 4G: ما يصل إلى 100 كيلو بايت/ثانية (يعتمد على الشبكة) |
| تتابع الإخراج | قناتان، اتصال جاف معزول، سعة التحميل: 250VAC/10A أو 30VDC/10A | الإدخال الرقمي (IO) | 6 قنوات، غير معزولة، نطاق الجهد المسموح به: 0-5 فولت |
| واجهات تسلسلية | 2 × RS232، 2 × RS485 (معدل الباود: 4800-115200 بت في الثانية، مع الحماية) | واجهة ويجاند | 2 قنوات، يدعم Wiegand 26/34 التكيف |
| بروتوكولات الكاميرا المدعومة | دفع الصور المباشر عبر Ethernet (Zhixin، Zhenshi)؛ بيانات لوحة الترخيص عبر RS485 (Zhixin، Zhenshi، Qi | الميزات على متن الطائرة | ساعة الوقت الحقيقي (RTC) مع بطارية احتياطية، وتخزين البيانات بسعة كبيرة دون الاتصال بالإنترنت، وبروت |
| وضع التطوير | الإرساء السحابي (مستحسن، عبر MQTT SDK) والاستخدام المحلي (كوحدة تحكم محلية للأجهزة) | الأبعاد المادية (الطول*العرض*الارتفاع) | 145 ملم * 105 ملم * 15 ملم |
| نوع بطاقة SIM | شريحة MicroSIM (متكيفة بجهد 1.8 فولت/3.3 فولت) | الإدارة عن بعد | يدعم تحديثات البرامج الثابتة والملفات عبر الأثير (OTA). |
| إبراز | مراقب مواقف السيارات W4G,جهاز تحكم محطة وقوف السيارات من شبكة مزدوجة,وحدة تحكم مواقف الأوتارنيت |
||
منتوج وصف
وحدة تحكم مواقف W4G 4G LTE وإيثرنت مزدوجة الشبكة مع تجاوز تلقائي للفشل
وحدة تحكم JUTAI سلسلة W4G هي جهاز أساسي ذكي من الدرجة الصناعية مصمم خصيصًا لأنظمة المواقف الذكية والتحكم في الوصول. يحل هذا الجهاز مشكلة الأنظمة التقليدية التي تعتمد على الخطوط المادية من خلال دمج تكرار الشبكة المزدوجة 4G LTE وإيثرنت، مما يحقق تجاوزًا تلقائيًا للفشل واتصالًا سلسًا. مزود بمعالج ARM Cortex-M3 عالي السرعة، وواجهات غنية، وقدرات تشغيل دون اتصال بالإنترنت، يعمل كـ "مركز محوري" موثوق للاتصال بين منصات السحابة، والأجهزة الموجودة في الموقع (الكاميرات، الحواجز، الكاشفات)، والمعدات الطرفية - مما يضمن تشغيلًا مستقرًا على مدار الساعة طوال أيام الأسبوع لمواقف السيارات، والمجتمعات المسورة، وسيناريوهات الوصول الصناعي.
المعلمات الفنية الأساسية
| الفئة | المعلمات الرئيسية | المواصفات |
|---|---|---|
| الطاقة والبيئة | جهد التشغيل | DC12V (مع حماية من التوصيل العكسي) |
| تيار التشغيل | 2A كحد أقصى (تيار لحظي أثناء نقل بيانات 4G) | |
| درجة حرارة التشغيل | -40 درجة مئوية ~ +85 درجة مئوية (رطوبة نسبية <80%، بدون صقيع) | |
| الأبعاد (ط × عرض × ارتفاع) | 145 مم × 105 مم × 15 مم | |
| تباعد فتحات التثبيت | 135 مم × 95 مم | |
| اتصال الشبكة المزدوج | الشبكة الأساسية | 4G LTE (وحدة مدمجة، تدعم بطاقة MicroSIM، جهد تكيفي 1.8/3.3 فولت) |
| شبكة النسخ الاحتياطي/المفضلة | إيثرنت (10/100M تكيفي، معزول، لا يدعم الانعكاس التلقائي للقطبية) | |
| معدل البيانات | إيثرنت: بحد أقصى 300 كيلوبايت/ثانية؛ 4G: بحد أقصى 100 كيلوبايت/ثانية (حسب ظروف الشبكة) | |
| منطق الشبكة | التبديل التلقائي والرجوع: الاستخدام ذو الأولوية للإيثرنت، التبديل التلقائي إلى 4G عند الفشل، العودة بعد الاستعادة | |
| البروتوكولات المدعومة | MQTT (ربط سحابي)، TCP/IP، بروتوكول قارئ ETC، بروتوكول التحكم في الطابعة | |
| التحكم والواجهات | خرج المرحل | قناتان (اتصال عادي مفتوح معزول)، سعة التحميل: 250VAC 10A / 30VDC 10A |
| مدخل IO | 6 قنوات (غير معزولة، نطاق الجهد المسموح به 0-5 فولت) | |
| واجهات تسلسلية | 2 × RS232، 2 × RS485 (معدل الباود 4800-115200 بت في الثانية، مع حماية ESD والنبضات) | |
| واجهة التحكم في الوصول | واجهتان Wiegand (Wiegand 26/34 تكيفي) | |
| التكامل والتخزين | الكاميرات المتوافقة | إيثرنت: Zhixin، Zhenshi (دفع الصور)؛ RS485: Zhixin، Zhenshi، Qianyi (بيانات لوحة الترخيص) |
| الميزات المدمجة | RTC (ساعة الوقت الحقيقي مع احتياطي انقطاع الطاقة)، تخزين بيانات كبير السعة دون اتصال بالإنترنت، مشغل شاشة LCD | |
| أوضاع التطوير | ربط سحابي (موصى به، MQTT + SDK)؛ استخدام محلي (تحكم ببرنامج الكمبيوتر) | |
| الإدارة عن بعد | دعم الترقية | تحديثات البرامج الثابتة والملفات عبر الشبكة |
المزايا الوظيفية الرئيسية
1. تكرار الشبكة المزدوجة والتجاوز التلقائي للفشل
- لا يوجد وقت تعطل للشبكة: يتم التبديل تلقائيًا بين شبكات إيثرنت و 4G. إذا تضررت الخطوط المادية أو فشلت شبكة إيثرنت، يتم التبديل فورًا إلى 4G لضمان استمرار تشغيل النظام.
- تحسين التكلفة: يتم العودة إلى إيثرنت عند استعادة الشبكة، مما يقلل من استهلاك بيانات 4G ويقلل من تكاليف التشغيل.
- ضمان إشارة مستقرة: تدعم وحدة 4G تغطية شبكة الهاتف المحمول، مما يضمن التشغيل الطبيعي طالما أن إشارة الهاتف المحمول متاحة.
2. مركز تكامل شامل للأجهزة
- تكامل الكاميرا: يتصل مباشرة بكاميرات LPR الرئيسية عبر إيثرنت (يستقبل دفعات الصور) أو RS485 (يحصل على بيانات لوحة الترخيص)، مما يلغي الحاجة إلى محولات إضافية.
- التحكم في الأجهزة الطرفية: يتحكم في الحواجز والأضواء والطابعات عبر المرحلات؛ يقرأ وجود المركبات من كاشفات الحلقات عبر مدخلات IO؛ يربط قارئات البطاقات عبر واجهات Wiegand.
- توافق موسع: يدعم بروتوكولات تحليل قارئ ETC والتحكم في شاشة LCD، ويتكيف مع متطلبات وظائف مواقف السيارات المتنوعة.
3. التشغيل دون اتصال بالإنترنت وسلامة البيانات
- قدرة العمل المستقل: ساعة RTC مدمجة وذاكرة كبيرة السعة، مما يتيح التشغيل الطبيعي مع قوائم بيضاء وتكوينات مخزنة مسبقًا حتى في حالة عدم وجود اتصال بالشبكة.
- تخزين البيانات دون اتصال بالإنترنت: يحفظ سجلات التعرف على لوحات الترخيص، وسجلات الوصول، والصور محليًا، مع سعة تخزين تصل إلى 64 صورة صغيرة الحجم.
- المزامنة التلقائية: يقوم بتحميل جميع البيانات والصور دون اتصال بالإنترنت إلى السحابة فور استعادة الشبكة، مما يضمن مسارات تدقيق كاملة وعدم فقدان البيانات.
4. تكامل سحابي موحد (MQTT)
- ربط بسيط: يستخدم بروتوكول JSON-over-MQTT للاتصال، ويدعم التكامل مع المنصات المخصصة أو التابعة لجهات خارجية باستخدام SDK المقدم.
- تغطية كاملة للأحداث: يبلغ عن نبضات قلب الجهاز، والتعرف على لوحات الترخيص، ومسح رموز QR، وتغييرات حالة IO؛ يدعم الأوامر عن بعد للتحكم في الحواجز، ورسائل العرض، وتحديثات القوائم البيضاء.
- آمن وموثوق: تضمن جودة اتصال QoS 1 تسليم الرسائل، مع ترميز GBK لنقل بيانات مستقر.
5. موثوقية من الدرجة الصناعية وسهولة الصيانة
- التكيف مع البيئات القاسية: يعمل بثبات في درجات حرارة قصوى تتراوح من -40 درجة مئوية إلى +85 درجة مئوية، مع حماية ESD والنبضات للواجهات.
- تكلفة صيانة منخفضة: المراقبة عن بعد لحالة الجهاز (قوة الإشارة، درجة الحرارة، استخدام البيانات) وتحديثات البرامج الثابتة تقلل من الزيارات الميدانية.
- تصميم أجهزة قوي: حماية التوصيل العكسي، وحماية التيار الزائد، والمكونات المتينة تضمن التشغيل المستمر على مدار الساعة طوال أيام الأسبوع.
سيناريوهات التطبيق
- مواقف السيارات والمرائب الذكية: يعمل كوحدة تحكم أساسية لمحطات الدخول/الخروج، ويدمج كاميرات LPR، والتحكم في الحواجز، وربط نظام الدفع. يضمن التشغيل دون اتصال بالإنترنت خدمة غير منقطعة أثناء انقطاع الشبكة.
- المجتمعات المسورة والمجمعات السكنية: يدير قوائم سكان المنازل البيضاء، والوصول المؤقت للزوار، ودخول/خروج مركبات التوصيل. يضمن تكرار الشبكة المزدوجة عدم فشل التحكم في الوصول.
- مواقف السيارات التجارية ومواقف البيع بالتجزئة: يسهل مواقف السيارات المدفوعة، وإدارة الاشتراكات الشهرية، والتكامل مع محطات الدفع بالرمز QR. يعزز التشغيل الموثوق تجربة العملاء خلال ساعات الذروة.
- المتنزهات الصناعية واللوجستية: يتحكم في وصول الشاحنات والأفراد المصرح لهم، ويسجل أوقات الدخول/الخروج، ويتكامل مع أنظمة إدارة المستودعات. يقاوم البيئات الصناعية القاسية.
- محطات الرسوم والوصول السريع: يدعم تكامل بروتوكول ETC، مع ضمان شبكة مزدوجة للاتصالات الحيوية في سيناريوهات تحصيل الرسوم.
لماذا تختار وحدة تحكم مواقف W4G مزدوجة الشبكة؟
- يقضي على نقطة فشل واحدة: التجاوز التلقائي للفشل بين إيثرنت و 4G يضمن وقت تشغيل النظام بنسبة 100%، مما يحمي الإيرادات والأمن.
- يبسط بنية النظام: يدمج واجهات اتصال متعددة ومنطق تحكم، ليحل محل مفاتيح الشبكة المنفصلة، وأجهزة توجيه 4G، والبرامج المستندة إلى الكمبيوتر.
- مستقبلي وقابل للتطوير: بروتوكول MQTT المفتوح والواجهات القياسية تدعم التكامل في منصات إنترنت الأشياء، والتوسع عبر مواقع متعددة.
- تشغيل فعال من حيث التكلفة: تخزين البيانات دون اتصال بالإنترنت يقلل من الاعتماد على الشبكة في الوقت الفعلي؛ التبديل التلقائي للشبكة يحسن تكاليف البيانات.
- توافق مثبت: يعمل مع كاميرات LPR الرئيسية، وقارئات ETC، والأجهزة الطرفية، مما يقلل من مخاطر التكامل لمدمجي الأنظمة.
