محرك شاشة LED الصناعية مع RS485 Ethernet MQTT Voice and Relay Control
| مكان المنشأ | الصين |
|---|---|
| اسم العلامة التجارية | JUTAI |
| رقم الموديل | 200 نيد |
| وثيقة | NED200 Multi functional LED...er.pdf |
| الحد الأدنى لكمية | 1 |
| الأسعار | negotiable |
| تفاصيل التغليف | كرتون |
| وقت التسليم | 7 أيام عمل |
| شروط الدفع | خطاب الاعتماد، D/A، D/P، T/T، ويسترن يونيون |
| القدرة على العرض | 1000/شهر |
تفاصيل المنتج
| واجهة عرض LED | HUB75 وHUB08 (قابل للتوسيع إلى HUB12) | خطوط العرض التي تسيطر عليها | 4 خطوط مستقلة |
|---|---|---|---|
| اللغات المدعومة | أكثر من 100 لغة | أوضاع عرض رمز الاستجابة السريعة | ملء الشاشة (52 حرفًا) و3 أسطر (77 حرفًا) |
| بروتوكولات الاتصال | RS485، TCP/IP (إيثرنت)، MQTT | تتابع قنوات الإخراج | 2 قنوات (250 فولت تيار متردد/10 أمبير) |
| سعة تخزين الصوت | ما يصل إلى 256 ملفًا (8 ميجابايت) | دعم الترقية عن بعد | OTA (عبر الأثير) عبر TCP/المتصفح |
| درجة حرارة التشغيل | -40 درجة مئوية إلى +85 درجة مئوية | مزود الطاقة | تيار مستمر 12 فولت (مع حماية التوصيل العكسي) |
| إبراز | برنامج تشغيل الشاشة للتحكم بالصوت والمرور,محرك شاشة LED الصناعية,برنامج تشغيل العرض RS485 Ethernet MQTT |
||
منتوج وصف
مشغل شاشات LED الصناعية مع تحكم صوتي وريليه عبر RS485 وإيثرنت وMQTT

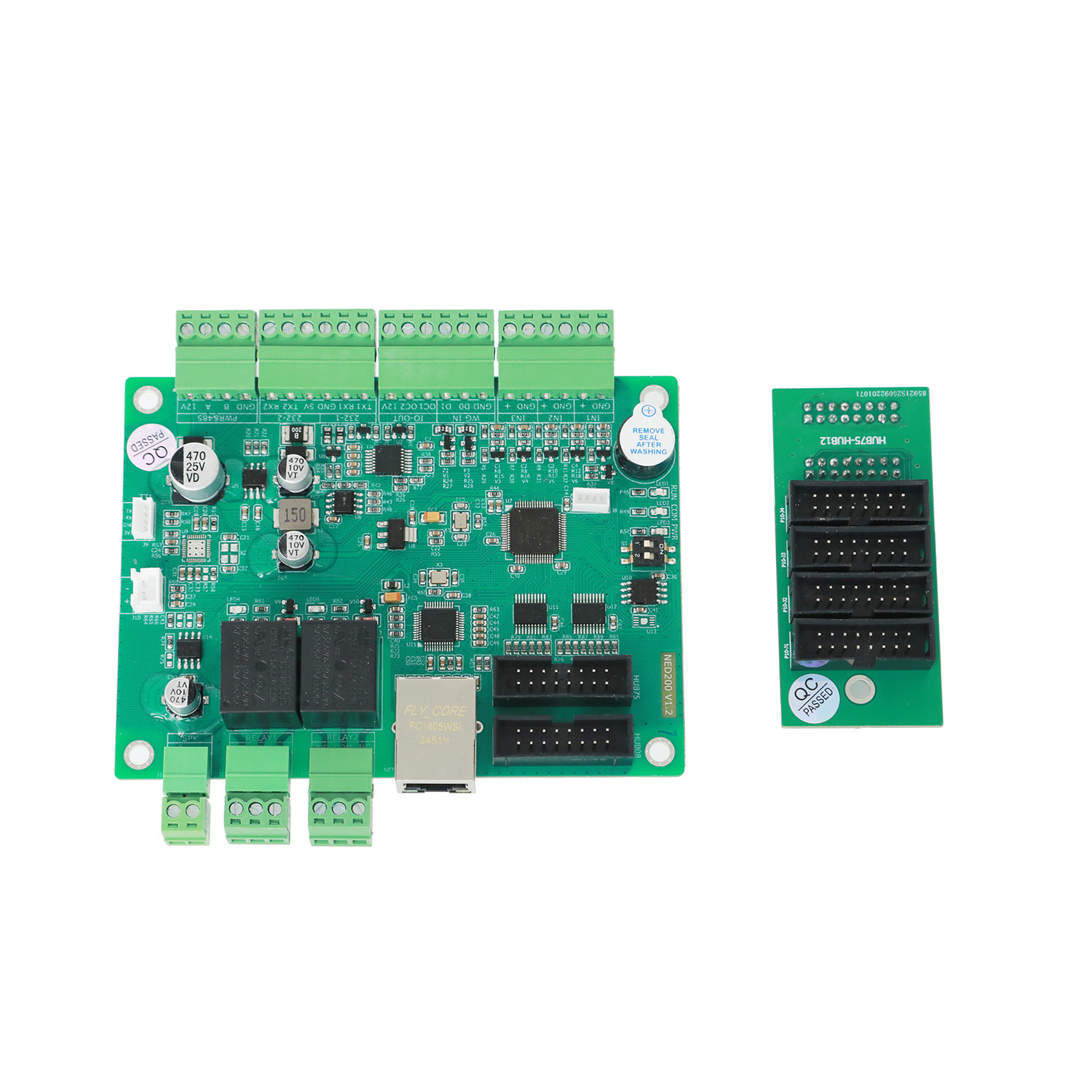

مشغل شاشات LED الصناعية JUTAI NED200 هو نواة تحكم متكاملة عالية الأداء مصممة خصيصًا للسيناريوهات الصناعية والتجارية الذكية. يدمج اتصالات متعددة البروتوكولات (RS485/Ethernet/MQTT)، والتحكم في شاشات LED، والبث الصوتي، وربط الريليه، مما يكسر حاجز الأجهزة ذات الوظائف الفردية. بفضل التصميم الصناعي المتين، وواجهات التوسيع الغنية، ومنطق التشغيل القياسي، فإنه يعمل كـ "مركز محوري" موثوق لنقل المعلومات والتعاون بين الأجهزة المتعددة - وهو مثالي لمواقف السيارات والمصانع والمجمعات التجارية والمناطق السياحية والحدائق الذكية.
المعلمات التقنية الأساسية
| الفئة | المعلمات الرئيسية | المواصفات |
|---|---|---|
| الطاقة والمواصفات الفيزيائية | جهد التشغيل | DC12V (مع حماية من التوصيل العكسي) |
| تيار التشغيل | 2A كحد أقصى | |
| درجة حرارة التشغيل | -40 درجة مئوية ~ +85 درجة مئوية (رطوبة نسبية<80%، بدون تكثف) | |
| الأبعاد (ط × عرض × ارتفاع) | 115 مم × 85 مم × 15 مم | |
| مسافة فتحات التثبيت | 105 مم × 75 مم | |
| التحكم في العرض | واجهات LED | 1x HUB75 (يدعم وحدات 32-scan)، 1x HUB08؛ قابل للتوسيع إلى 4x HUB12 عبر لوحة توسيع (لا يمكن استخدام HUB75 و HUB08 في نفس الوقت) |
| سعة العرض | تحكم مستقل بأربعة أسطر، بحد أقصى 80 بايت لكل سطر | |
| دعم اللغة | أكثر من 100 لغة عالمية (الصينية المبسطة، الصينية التقليدية، الإنجليزية، التايلاندية، الكورية، العربية، إلخ.) | |
| عرض الوقت | تراكب الوقت في الوقت الفعلي، تنسيق قابل للتخصيص (فواصل السنة/الشهر/اليوم) | |
| اتصالات متعددة البروتوكولات | واجهات سلكية | 1x Ethernet (10/100M تكيفي، معزول)، 2x RS232، 1x RS485، 1x TTL |
| البروتوكولات المدعومة | RS485 (معدل الباود 4800-115200 بت في الثانية)، TCP، MQTT (تحكم بالأوامر) | |
| واجهة خاصة | 1x Wiegand 26/34 تكيفي (لقارئات البطاقات/ماسحات القياسات الحيوية) | |
| وظائف الصوت والتفاعل | البث الصوتي | ذاكرة تخزين 8 ميجابايت (تصل إلى 256 ملف صوتي)، وضع استدعاء معرف، تشغيل تسلسلي/فوري |
| عرض رمز الاستجابة السريعة (QR Code) | وضع ملء الشاشة (52 حرفًا، مسافة مسح 2-5 متر)؛ وضع 3 أسطر (77 حرفًا، مسافة مسح 0.5-2 متر) | |
| ربط الأجهزة الطرفية | خرج الريليه | قناتان، تلامس جاف معزول (COM/NO/NC مستقل)، سعة التحميل: 250VAC 10A / 30VDC 10A |
| مدخل IO | قناتان، غير معزول، نطاق جهد الإشارة: 0-5 فولت (يدعم إشارات التلامس الجاف) | |
| خرج IO (OC) | قناتان، غير معزول، أقصى حمل: 12 فولت/0.2 أمبير (مع حماية من التيار الزائد) | |
| التوسيع والموثوقية | خرج طاقة مساعد | دائرة مدمجة من 12 فولت إلى 5 فولت، بحد أقصى تيار مستمر 1.2 أمبير (للمسح الضوئي، قارئات البطاقات، وحدات LED) |
| ترقية عن بعد | يدعم الترقية عبر الهواء (OTA) عبر أداة TCP أو المتصفح؛ ترقية سحابية اختيارية | |
| تحديد فريد | كل لوحة لها معرف عالمي فريد لتحديد المصدر والتحكم في الوصول | |
| ميزات الاستقرار | المعلمات مخزنة في ذاكرة الفلاش (لا تفقد بعد انقطاع التيار الكهربائي)؛ تحديث تلقائي لمدة 50 ثانية (يمكن تجنبه عبر أوامر نبضات القلب)؛ حماية ESD/النبضات لمنافذ الاتصال |
المزايا الوظيفية الرئيسية
اتصالات متعددة البروتوكولات للتكامل الشامل
- واجهات سلكية غنية: إيثرنت للاتصال بعيد المدى عبر الشبكة المحلية، RS485 للاتصال الصناعي في الموقع (نطاق 100 متر)، RS232 لربط الأجهزة القديمة، و TTL للربط قصير المدى
- توافق إنترنت الأشياء والسحابة: يدعم بروتوكول MQTT، مما يتيح التكامل السلس مع منصات الإدارة السحابية وأنظمة إنترنت الأشياء للمراقبة والتحكم عن بعد
- التكيف مع التوصيل والتشغيل: يتصل بسرعة بأنظمة الإدارة الحالية (مواقف السيارات، ورش العمل، مراكز التسوق) دون تعديل البنية التحتية للأجهزة، مما يقلل من تكاليف التحويل
ريليه صناعي وربط IO
- تحكم عالي الحمل بالريليه: يمكن لريليهين صناعيين قياسيين تشغيل الحواجز، والأضواء، ومزودات الطاقة للمعدات، والأجهزة الأخرى مباشرة، مما يحقق ربطًا تلقائيًا للسيناريوهات (مثل فتح الباب بعد مسح رمز الاستجابة السريعة)
- مراقبة حالة IO: قراءة إشارات التلامس الجاف من المستشعرات، أو الأزرار، أو المفاتيح، وتشغيل إجراءات محددة مسبقًا (مثل الإنذارات الصوتية، قطع الريليه) عند حدوث أحداث غير طبيعية
- آمن ومستقر: تتميز الريليهات بإخراج معزول، مع حماية من التيار الزائد لواجهات IO، وتتكيف مع البيئات الصناعية القاسية
بث صوتي ورمز استجابة سريعة تفاعلي
- تخزين صوتي عالي السعة: تدعم ذاكرة 8 ميجابايت ما يصل إلى 256 ملفًا صوتيًا، مع وضع استدعاء معرف للتشغيل المرن (تسلسلي/فوري) لرسائل الترحيب، أو تنبيهات السلامة، أو تأكيدات التشغيل
- تفاعل رمز الاستجابة السريعة مزدوج الوضع: رمز استجابة سريعة بملء الشاشة للمسح الضوئي عن بعد (مثل دفع مواقف السيارات)، رمز استجابة سريعة بثلاثة أسطر مع وصف نصي للتفاعل قصير المدى (مثل أدلة المواقع السياحية)، مما يسهل الاتصال السريع "الشاشة-الشخص"
- تحديثات صوتية في الموقع: يدعم ترقيات الملفات الصوتية في الموقع عبر الأدوات، ويتكيف مع احتياجات السيناريوهات الديناميكية دون استبدال الأجهزة
تحكم مرن في شاشات LED
- إدارة مستقلة بأربعة أسطر: يمكن لكل سطر عرض نص مخصص، أو وقت، أو إشعارات بشكل منفصل، مما يلبي الإرسال المتزامن للمعلومات متعددة الأنواع (مثل التنقل + العروض الترويجية + الوقت في مراكز التسوق)
- دعم لغات عالمية: مكتبة خطوط مدمجة لأكثر من 100 لغة، تتكيف مع سيناريوهات التطبيق عبر المناطق والمتعددة الأعراق دون الحاجة إلى تكوين خطوط إضافية
- واجهات عرض قابلة للتوسيع: متوافقة مع وحدات LED HUB75/HUB08، قابلة للتوسيع إلى 4 واجهات HUB12 عبر لوحات توسيع، تغطي معظم مواصفات شاشات LED الرئيسية
موثوقية صناعية وسهولة الاستخدام
- التكيف مع البيئات القاسية: تعمل بثبات في نطاق درجة حرارة -40 درجة مئوية ~ +85 درجة مئوية، ومناسبة للورش الخارجية أو الصناعية ذات التقلبات الكبيرة في درجات الحرارة
- حد تشغيل منخفض: يتم التحكم في جميع الوظائف عبر أوامر بروتوكول قياسية، ولا يلزم برمجة معقدة - يمكن للفرق الفنية إتقانها بسرعة
- صيانة دنيا: لا توجد أجزاء قابلة للتآكل؛ الصيانة اليومية تتطلب فقط فحص خطوط الاتصال والواجهات، مما يقلل من عبء التشغيل والصيانة
سيناريوهات التطبيق
ورش العمل الصناعية
تعرض بيانات الإنتاج، وإرشادات السلامة، وحالة المعدات بلغات متعددة؛ واجهات IO تكتشف تشوهات المعدات، وتشغل إنذارات صوتية وتقطع الطاقة عبر الريليهات لمنع انتشار الأعطال
أنظمة مواقف السيارات الذكية
تعرض توفر مواقف السيارات في الوقت الفعلي ورموز الاستجابة السريعة للدفع بملء الشاشة؛ تتحكم الريليهات في الحواجز لتفتح تلقائيًا بعد الدفع، مع بث صوتي يؤكد "نجاح الدفع"
المجمعات التجارية
عرض بأربعة أسطر للتنقل بين الطوابق، والعروض الترويجية للعلامات التجارية، والوقت في الوقت الفعلي؛ يتيح بروتوكول MQTT تحديثات المحتوى عن بعد؛ تربط رموز الاستجابة السريعة بالقسائم أو تسجيل العضوية
الحدائق والمناطق السياحية الذكية
إشعارات سلامة متعددة اللغات ورموز استجابة سريعة بثلاثة أسطر للمرشدين السياحيين؛ يقوم الزوار بمسح الرموز للتسجيل، مما يؤدي إلى تشغيل الريليهات لفتح التحكم في الوصول وتشغيل أصوات الترحيب
التحكم في الوصول والمباني الذكية
يتكامل مع قارئات البطاقات عبر واجهة Wiegand؛ يعرض معلومات الزوار، ويشغل أصوات الترحيب، ويتحكم في الوصول إلى الأبواب عبر الريليهات، مما يحقق إدارة دخول ذكية
محطات النقل
يوفر جداول مواعيد بلغات متعددة وإرشادات توجيهية؛ يدعم Ethernet/MQTT تحديثات المحتوى عن بعد، مما يضمن نقل المعلومات في الوقت الفعلي
لماذا تختار مشغل شاشات LED الصناعية NED200؟
- تكامل الكل في واحد: يجمع بين الاتصالات، والتحكم في العرض، والبث الصوتي، وربط الريليه، وتفاعل رمز الاستجابة السريعة، مما يقلل من تعقيد النظام وتكاليف الأجهزة
- متانة صناعية: مقاومة درجات الحرارة الواسعة، وآليات حماية متعددة (التوصيل العكسي، التيار الزائد، ESD)، مما يضمن تشغيلًا مستقرًا على مدار الساعة طوال أيام الأسبوع في البيئات القاسية
- قابلية توسيع قوية: يدعم توسيع واجهة العرض، وتحديثات الملفات الصوتية، وإضافة وحدات IO، ويتكيف مع ترقيات الوظائف دون استبدال الجهاز الرئيسي
- نقل فعال للمعلومات: دعم بروتوكولات متعددة ولغات متعددة يتيح نشر المعلومات بسرعة والتعاون بين الأنظمة، مما يحسن كفاءة التشغيل
- تشغيل فعال من حيث التكلفة: الأوامر القياسية، والصيانة الدنيا، وعمر الخدمة الطويل تقلل من تكاليف الاستخدام على المدى الطويل للشركات
