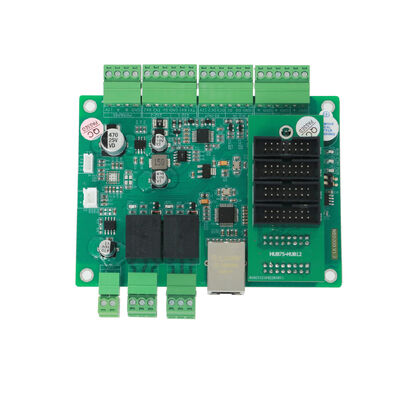

لوحة تشغيل شاشة LED متعددة البروتوكولات NED200 مع دعم متعدد اللغات ورمز الاستجابة السريعة
| مكان المنشأ | الصين |
|---|---|
| اسم العلامة التجارية | JUTAI |
| رقم الموديل | 200 نيد |
| وثيقة | NED200 Multi functional LED...er.pdf |
| الحد الأدنى لكمية | 1 |
| الأسعار | negotiable |
| تفاصيل التغليف | كرتون |
| وقت التسليم | 7 أيام عمل |
| شروط الدفع | خطاب الاعتماد، D/A، D/P، T/T، ويسترن يونيون |
| القدرة على العرض | 1000/شهر |
تفاصيل المنتج
| واجهة عرض LED | HUB75 وHUB08 (قابل للتوسيع إلى HUB12) | خطوط العرض التي تسيطر عليها | 4 خطوط مستقلة |
|---|---|---|---|
| اللغات المدعومة | أكثر من 100 لغة | أوضاع عرض رمز الاستجابة السريعة | ملء الشاشة (52 حرفًا) و3 أسطر (77 حرفًا) |
| بروتوكولات الاتصال | RS485، TCP/IP (إيثرنت)، MQTT | تتابع قنوات الإخراج | 2 قنوات (250 فولت تيار متردد/10 أمبير) |
| سعة تخزين الصوت | ما يصل إلى 256 ملفًا (8 ميجابايت) | دعم الترقية عن بعد | OTA (عبر الأثير) عبر TCP/المتصفح |
| درجة حرارة التشغيل | -40 درجة مئوية إلى +85 درجة مئوية | مزود الطاقة | تيار مستمر 12 فولت (مع حماية التوصيل العكسي) |
| إبراز | لوحة تشغيل شاشة LED متعددة البروتوكولات,لوحة تشغيل شاشة LED لرمز الاستجابة السريعة,لوحة تشغيل شاشة LED متعددة اللغات |
||
منتوج وصف
لوحة تشغيل شاشة LED متعددة البروتوكولات NED200 مع دعم لغات متعددة ورموز QR
لوحة تشغيل شاشة LED متعددة البروتوكولات NED200 هي جهاز أساسي ذكي متكامل يجمع بين التحكم في شاشات LED، والاتصال متعدد البروتوكولات، وعرض رموز QR التفاعلية، والبث الصوتي، وربط الأجهزة الطرفية. إنها تتجاوز قيود وحدات التحكم التقليدية ذات الوظائف الأحادية، وتدعم الاتصال السلس بوحدات LED وأنظمة المضيف وأجهزة طرفية متنوعة. بفضل قدرتها العالية على التكيف، وسهولة استخدامها، ووظائفها القابلة للتوسيع، فهي تعمل كمركز تحكم عالمي لنقل المعلومات الذكية والتعاون متعدد الأجهزة - مناسبة لمواقف السيارات، والمجمعات التجارية، وورش العمل الصناعية، والمناطق السياحية، وغيرها من السيناريوهات التي تتطلب عرض معلومات فعال وربط آلي.
المعلمات الفنية الأساسية
| الفئة | المعلمات الرئيسية | المواصفات |
| الطاقة والمواصفات الفيزيائية | جهد التشغيل | DC12V (مع حماية من التوصيل العكسي) |
| تيار التشغيل | 2A كحد أقصى | |
| درجة حرارة التشغيل | -40 درجة مئوية إلى +85 درجة مئوية (رطوبة نسبية<80%، بدون تكثف) | |
| الأبعاد (الطول × العرض × الارتفاع) | 115 مم × 85 مم × 15 مم | |
| تباعد فتحات التثبيت | 105 مم × 75 مم | |
| التحكم في الشاشة | واجهات LED | 1 × HUB75 (يدعم وحدات المسح 32)، 1 × HUB08؛ قابلة للتوسيع إلى 4 × HUB12 عبر لوحة توسيع (لا يمكن استخدام HUB75 و HUB08 في نفس الوقت) |
| التحكم في الشاشة | تحكم مستقل بأربعة أسطر، بحد أقصى 80 بايت لكل سطر | |
| دعم اللغة | مكتبة خطوط مدمجة لأكثر من 100 لغة (الصينية المبسطة، الصينية التقليدية، الإنجليزية، التايلاندية، الكورية، العربية، إلخ.) | |
| وظيفة رمز الاستجابة السريعة (QR Code) | وضع ملء الشاشة (52 حرفًا، مسافة مسح مثالية 2-5 متر)؛ وضع 3 أسطر (77 حرفًا، مسافة مسح مثالية 0.5-2 متر) | |
| عرض الوقت | يدعم تراكب الوقت في الوقت الفعلي، وتنسيق قابل للتخصيص (فواصل السنة/الشهر/اليوم، إلخ.) | |
| الاتصالات | منافذ الاتصال | 1 × إيثرنت (10/100M تكيفي، معزول)، 2 × RS232، 1 × RS485، 1 × TTL |
| بروتوكولات التحكم | RS485، TCP، MQTT (يدعم التحكم بالأوامر؛ لا يدعم الإبلاغ النشط عن حالة الإدخال/الإخراج في وضع 485) | |
| واجهة خاصة | 1 × واجهة Wiegand 26/34 تكيفية (لقارئات البطاقات/ماسحات القياسات الحيوية) | |
| ربط الأجهزة الطرفية | خرج المرحل | قناتان، خرج معزول بتلامس جاف (COM/NO/NC مستقل)، سعة التحميل: 250VAC 10A / 30VDC 10A |
| مدخل الإدخال/الإخراج | قناتان، غير معزولتين، نطاق جهد الإشارة: 0-5 فولت (يدعم إشارات التلامس الجاف) | |
| خرج الإدخال/الإخراج (OC) | قناتان، غير معزولتين، الحد الأقصى للتحميل: 12 فولت/0.2 أمبير (مع حماية من التيار الزائد) | |
| الصوت والتوسيع | البث الصوتي | 8 ميجابايت تخزين (تصل إلى 256 ملف صوتي)، وضع استدعاء المعرف، يدعم التشغيل المتسلسل/الفوري |
| خرج طاقة مساعد | دائرة مدمجة من 12 فولت إلى 5 فولت، بحد أقصى تيار مستمر 1.2 أمبير (لأجهزة المسح، قارئات البطاقات، وحدات LED) | |
| الترقية عن بعد | يدعم الترقية عن بعد عبر الهواء (OTA) عبر أداة TCP أو المتصفح | |
| تحديد فريد | كل لوحة لها معرف عالمي فريد لتحديد المصدر والتحكم في الوصول | |
| دعم الترميز | ترميز الربط | GBK، UTF8، UNICODE (اختياري، لا يمكن دعمهما في نفس الوقت) |
المزايا الوظيفية الرئيسية
تحكم مرن في شاشات LED
- إدارة مستقلة بأربعة أسطر: يمكن لكل سطر عرض محتوى مخصص (نص، وقت) بشكل منفصل، لتلبية احتياجات نقل المعلومات المتعددة في وقت واحد.
- عالمي متعدد اللغات: يدعم أكثر من 100 لغة عالمية، ويتكيف مع سيناريوهات التطبيق عبر المناطق والمتعددة الأعراق دون الحاجة إلى تكوين خطوط إضافية.
- تكيف مرن للواجهة: يتصل مباشرة بوحدات LED HUB75/HUB08؛ قابل للتوسيع إلى 4 واجهات HUB12 عبر لوحات التوسيع، متوافق مع معظم مواصفات شاشات LED الرئيسية.
عرض رموز QR التفاعلية
- تكيف مزدوج الوضع: رمز QR بملء الشاشة للمسح عن بعد (مثل دفع مواقف السيارات)، رمز QR بثلاثة أسطر مع وصف نصي للسطر الرابع للتفاعل عن قرب (مثل أدلة المناطق السياحية).
- محتوى قابل للتخصيص: يدعم رمز QR عناوين URL والنصوص وأنواع المحتوى الأخرى؛ يتم اقتطاع الأحرف الزائدة تلقائيًا لضمان التعرف الطبيعي.
- تبديل سلس للوضع: يخرج من وضع رمز QR بأمر بنقرة واحدة، ويعيد محتوى العرض الأصلي دون إعادة تكوين يدوية.
اتصالات متعددة البروتوكولات والتوسيع
- منافذ اتصال غنية: إيثرنت للاتصال بعيد المدى عبر الشبكة المحلية، RS485/RS232 للاتصال الصناعي في الموقع، TTL لربط الأجهزة قصيرة المدى، تغطي معظم احتياجات الاتصال.
- بروتوكولات صديقة لإنترنت الأشياء: يدعم بروتوكول MQTT، مما يتيح التكامل السهل مع أنظمة الإدارة السحابية ومنصات إنترنت الأشياء.
- تكامل التحكم في الوصول: واجهة Wiegand تتصل مباشرة بقارئات البطاقات أو أجهزة القياسات الحيوية، مما يسهل تكامل نظام التحكم في الوصول + العرض.
ربط الأجهزة الطرفية والبث الصوتي
- تحكم قوي بالمرحلات: مرحلان عاليان التحميل يمكنهما ربط الحواجز، والأضواء، ومصادر طاقة المعدات، وأجهزة أخرى لتحقيق الربط الآلي.
- مراقبة حالة الإدخال/الإخراج: قراءة إشارات المستشعرات، أو الأزرار، أو المفاتيح، وتشغيل إجراءات محددة مسبقًا (مثل إنذار المعدات، البث الصوتي) بناءً على الأحداث الخارجية.
- تشغيل صوتي مرن: يخزن ما يصل إلى 256 ملفًا صوتيًا، ويدعم أوضاع التشغيل المتسلسل/الفوري، ومناسب لرسائل الترحيب، وتنبيهات السلامة، وتأكيدات التشغيل.
سهولة الاستخدام والأداء المستقر
- تشغيل بحد أدنى من المتطلبات: يتم التحكم في جميع الوظائف عبر أوامر بروتوكول موحدة، ولا يتطلب برمجة معقدة، مما يقلل من تكاليف التشغيل والصيانة.
- أمان البيانات واستقرارها: يتم تخزين المعلمات الافتراضية في ذاكرة الفلاش (لا تُفقد بعد انقطاع التيار الكهربائي)؛ تتجنب أوامر "نبضات القلب" المنتظمة التحديث التلقائي لمحتوى العرض.
- تكيف بيئي واسع: يعمل في درجات حرارة قصوى من -40 درجة مئوية إلى +85 درجة مئوية، مع حماية ESD والنبضات لمنافذ الاتصال، ومناسب للبيئات الصناعية أو الخارجية القاسية.
سيناريوهات التطبيق
- أنظمة مواقف السيارات الذكية: عرض توفر مواقف السيارات في الوقت الفعلي، والأسعار، ورموز QR للدفع بملء الشاشة؛ ربط المرحلات للتحكم في الحواجز وتشغيل رسائل صوتية "تم الدفع بنجاح".
- المجمعات التجارية ومراكز التسوق: استخدام شاشة بأربعة أسطر للتنقل بين الطوابق، وعروض العلامات التجارية، والوقت الفعلي؛ عرض رموز QR تفاعلية للقسائم، مع بث صوتي لتوجيه المستهلكين.
- ورش العمل الصناعية: عرض بيانات الإنتاج، وإرشادات السلامة، وحالة المعدات؛ ربط مدخلات الإدخال/الإخراج للكشف عن أعطال المعدات، وتشغيل إنذارات صوتية، وقطع الطاقة عبر المرحلات.
- المناطق السياحية والأماكن العامة: عرض إشعارات السلامة متعددة اللغات، ومسارات الجولات، ورموز QR بثلاثة أسطر للحصول على أدلة مفصلة؛ تشغيل أصوات ترحيبية بعد مسح الزوار للرموز للتسجيل.
- التحكم في الوصول والمباني الذكية: التكامل مع قارئات البطاقات عبر واجهة Wiegand؛ عرض معلومات الزوار وتشغيل أصوات "الترحيب" مع التحكم في الوصول إلى الأبواب عبر المرحلات.
- محطات النقل والمرافق الحكومية: توفير جداول زمنية متعددة اللغات، وإرشادات توجيهية، وإعلانات الخدمة العامة؛ دعم تحديثات المحتوى عن بعد وترقيات النظام.
لماذا تختار لوحة تشغيل شاشة LED متعددة البروتوكولات NED200؟
- تكامل شامل: يجمع بين التحكم في الشاشة، والاتصالات، والتفاعل عبر رمز QR، والبث الصوتي، وربط الأجهزة الطرفية، مما يقلل من تعقيد النظام وتكاليف الأجهزة.
- قدرة تكيف قوية: يتكامل بسلاسة مع أنظمة الإدارة الحالية (مواقف السيارات، ورش العمل، مراكز التسوق) دون تعديل البنية التحتية للأجهزة.
- توسيع فعال من حيث التكلفة: يدعم تحديثات الملفات الصوتية في الموقع ووحدات توسيع واجهة الإدخال/الإخراج، مما يتجنب استبدال الجهاز الرئيسي لترقيات الوظائف.
- موثوقية احترافية: تصميم صناعي مع حماية من التوصيل العكسي، وحماية من التيار الزائد، ومقاومة لدرجات الحرارة الواسعة، مما يضمن تشغيلًا مستقرًا على مدار الساعة طوال أيام الأسبوع.
- توافق عالمي: يدعم اللغات المتعددة والبروتوكولات المتعددة للتكيف مع احتياجات التطبيق عبر المناطق والمتعددة السيناريوهات، مع إمكانية الترقية عن بعد للاستخدام طويل الأمد.
