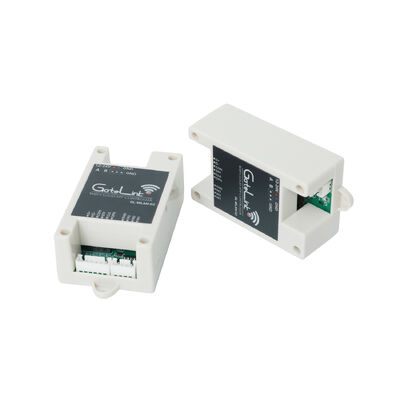

وحدة تحكم فتحة بوابة WiFi مع 4 مخرجات ترحيل و 3 مدخلات رقمية وواجهة RS485

المواصفات الفنية الأساسية

المزايا الوظيفية الرئيسية

1. تصميم خرج الترحيل متعدد الاستخدامات (4 قنوات)

• التكيف مع سيناريوهات متعددة: 3 مرحلات مشتركة COM + 1 ترحيل مستقل تلبي احتياجات التحكم المتنوعة في البوابة (مثل فتح/إغلاق/إيقاف للبوابات الرئيسية، والتحكم المساعد لحواجز وقوف السيارات).
• توافق واسع للتحميل: يدعم أحمال DC 30V/1A و AC 125V/1A، ويتصل بسهولة بأنواع مختلفة من محركات البوابات (الستائر الدوارة، البوابات المتأرجحة، البوابات المنزلقة).
• أداء تبديل مستقر: تضمن المرحلات من الدرجة الصناعية تشغيلًا موثوقًا على المدى الطويل، ومناسبة للاستخدام المتكرر للبوابات في السيناريوهات التجارية/الصناعية.

2. مدخلات رقمية عملية (3 قنوات)

• ربط المستشعر: الاتصال بمفاتيح الحد (لكشف أوضاع فتح/إغلاق البوابة)، أو مستشعرات الإنذار (أجهزة كشف الحركة، مستشعرات الأبواب المغناطيسية)، أو أزرار التشغيل اليدوية.
• الاستجابة الذكية: تشغيل الإجراءات المحددة مسبقًا عبر إشارات الإدخال (على سبيل المثال، إيقاف البوابة عند تنشيط مفتاح الحد، وإرسال إشعارات الإنذار عند تشغيل مستشعر الحركة).
• تبسيط الأسلاك: تصميم غير معزول لسهولة التكامل مع المستشعرات الصناعية الشائعة، مما يقلل من تعقيد التثبيت.

3. واجهة توسيع RS485

• ملحقات الأجهزة الطرفية: قم بتوصيل أجهزة RS485 مثل قارئات البطاقات أو ماسحات بصمات الأصابع أو مستشعرات درجة الحرارة/الرطوبة للحصول على وظائف تحكم في الوصول محسنة.
• ربط الأجهزة المتعددة بالشبكة: قم بتوصيل وحدات تحكم متعددة عبر RS485 لإدارة المشاريع على نطاق واسع (على سبيل المثال، التحكم في منطقة الحديقة الصناعية، ربط البوابات المتعددة للمجتمع).
• توافق البروتوكول: يدعم بروتوكولات اتصال RS485 القياسية، مما يتيح التكامل السلس مع أنظمة التحكم الصناعية التابعة لجهات خارجية.

4. إدارة الشبكة المزدوجة والسحابة

• اتصال WiFi + BLE المزدوج: يتيح WiFi التحكم عن بعد بالسحابة ومزامنة البيانات في الوقت الفعلي؛ يدعم BLE الإعداد في الموقع والتشغيل دون اتصال (لا يلزم وجود WiFi).
• الواجهة الخلفية السحابية المركزية: إدارة حالة البوابة وسجلات التشغيل وأذونات المستخدم عبر برنامج APP/PC؛ دعم تجميع المشاريع والتحكم الهرمي في الأذونات.
• تكامل كاميرا HD: متوافق مع كاميرات GL-200H26-IR (2MP bullet) و GL-R300H265-IR (3MP dome)، مما يتيح العرض المباشر والاتصال الداخلي ثنائي الاتجاه وتسجيل الفيديو.

5. سهولة التركيب والتشغيل الآمن

• واجهة الأسلاك القياسية: تسميات طرفية واضحة (OPEN/CLOSE/STOP/COM) للاتصال السريع بمحركات البوابات وأجهزة الاستشعار.
• نقل البيانات المشفرة: تحمي تقنية التشفير المتقدمة الاتصال بين التطبيق والسحابة ووحدة التحكم، مما يحمي الخصوصية والأمان.
• تحديثات OTA عن بعد: قم بترقية البرامج الثابتة تلقائيًا لإضافة ميزات جديدة وإصلاح الأخطاء، مما يضمن سهولة الاستخدام على المدى الطويل.

سيناريوهات التطبيق

• المتنزهات الصناعية والمستودعات: استخدم 3 مدخلات رقمية لتوصيل مفاتيح الحد (كشف موضع البوابة) ومستشعرات الإنذار؛ تربط واجهة RS485 بمحطات التحكم في الوصول (قارئات البطاقات) لإدارة المنطقة المقيدة.
• المباني التجارية ومراكز التسوق: تتحكم 4 مخرجات ترحيل في المداخل الرئيسية وأبواب الموظفين وحواجز وقوف السيارات؛ تتعقب إدارة السحابة سجلات الوصول وتتحكم في البوابات بشكل مجمع خلال ساعات الذروة.
• المجتمعات السكنية: تتوسع RS485 لتوصيل وحدات تحكم متعددة للأبواب؛ تربط المدخلات الرقمية بمستشعرات الأبواب المغناطيسية لتنبيهات الأمان؛ يتيح التطبيق الوصول عن بعد للمقيمين وتصريح الزائر.
• مراكز الخدمات اللوجستية: تتحكم مخرجات الترحيل في أبواب رصيف التحميل؛ تربط المدخلات الرقمية مستشعرات الحركة لتشغيل فتح الباب لمركبات التوصيل؛ تزامن السحابة سجلات التشغيل لتتبع الخدمات اللوجستية.
• عقارات الإيجار والمكاتب: يتحكم الترحيل المستقل في الأجهزة المساعدة (مثل أضواء الوصول)؛ يتم مشاركة حقوق الوصول المؤقتة عبر التطبيق؛ يدعم RS485 التكامل مع أنظمة إدارة المباني.

لماذا تختار وحدة التحكم JUTAI GL-WLAN-01؟

• توسيع الواجهة الغني: تغطي 4 مرحلات + 3 مدخلات رقمية + RS485 احتياجات التحكم الأساسية والربط الممتد، والتكيف مع السيناريوهات المعقدة.
• موثوقية الشبكة المزدوجة: WiFi للإدارة عن بعد، BLE للنسخ الاحتياطي في الموقع - تجنب انقطاع التحكم.
• متانة من الدرجة الصناعية: أداء مستقر في البيئات القاسية (-10 درجة مئوية ~ +60 درجة مئوية)، ومناسب للاستخدام التجاري/الصناعي عالي التردد.
• تكامل النظام البيئي السلس: يعمل مع كاميرات JUTAI، والنظام الأساسي السحابي، وأجهزة RS485 التابعة لجهات خارجية للحصول على حلول شاملة.
• دعم العلامة التجارية الموثوق به: تم تطويره بواسطة Shenzhen JUTAI Comm Co., Ltd.، مع دعم فني احترافي وضمان لمدة عامين.
