بوروكمرحباً (نورمان) تذكرت للتو أنني لم أخبرك كل شيء سار على ما يراملقد أحبوا العنصر (على افتراض أنه سيستمر لمدة 10 سنوات أو نحو ذلك) -
(كيران)أجل، لا أشك في ذلك، (جوتاي) هي واحدة من أكثر الشركات ثقة التي قابلتها في الصين
مستشعر أمان متعدد الحزم لأنظمة الأبواب مع خرج NO/NC واستجابة سريعة
| مكان المنشأ | الصين |
|---|---|
| اسم العلامة التجارية | JUTAI |
| إصدار الشهادات | CE |
| رقم الموديل | CL20-8L |
| وثيقة | CL05-8L User Manual.pdf |
| الحد الأدنى لكمية | 1 |
| الأسعار | negotiable |
| تفاصيل التغليف | كارتون |
| وقت التسليم | 5 - 8 أيام عمل |
| شروط الدفع | T/T، L/C، D/A، D/P، ويسترن يونيون، باي بال، موني جرام، أليباي |
| القدرة على العرض | 1000 قطعة في الشهر |
تفاصيل المنتج
| تصنيف IP | IP67 | وظيفة | تقطيع |
|---|---|---|---|
| مسافة الاستشعار | 8 م | مادة | سبائك الألومنيوم |
| ميزة | مقاومة للتآكل | جهد الطاقة | تيار مستمر 12-24 فولت |
| درجة حرارة التشغيل | -20 ~ 60 ℃ | التشغيل الحالي | < 50mA |
| الإخراج | لا / نك، كوم | العمل الحالي | <20mA@DC12V-24V |
| مواصفة | 2000*21*15 ملم | ||
| إبراز | مستشعر أمان بخرج NO/NC,مستشعر أمان لأنظمة الأبواب,مستشعر أمان متعدد الحزم |
||
منتوج وصف
مستشعر أمان متعدد الأشعة لأنظمة الأبواب مع خرج NO/NC واستجابة سريعة

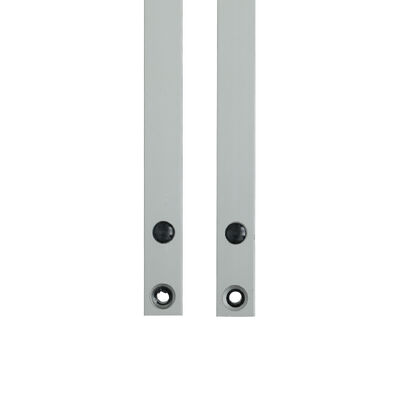

مستشعر الأمان متعدد الأشعة JUTAI CL20-8L هو جهاز حماية احترافي مصمم لأنظمة الأبواب، يتميز بكشف 8 أشعة، خرج NO/NC قابل للتكوين، وأداء استجابة سريع. يشكل شبكة ضوئية غير مرئية بين المرسل والمستقبل، مما يؤدي فورًا إلى عكس الباب أو إيقافه عند دخول الأفراد أو الأيدي أو الأشياء - مما يمنع بشكل فعال حوادث القرص والسحق في سيناريوهات الأبواب الصناعية والتجارية واللوجستية. مع حماية IP67 وغلاف من سبائك الألومنيوم، فإنه يوفر حماية سلامة موثوقة للأبواب السريعة، والأبواب الدوارة، والأبواب الأوتوماتيكية.
المواصفات الأساسية
| المعلمة | المواصفات |
|---|---|
| الموديل | CL20-8L |
| نوع المنتج | مستشعر أمان متعدد الأشعة (ستارة ضوئية للسلامة) |
| عدد الخلايا الضوئية | 8 أشعة |
| الحد الأقصى لارتفاع الحماية | 1729 مم |
| جهد التشغيل | DC12-24V |
| تيار التشغيل | المرسل: <65mA @DC12V؛ المستقبل: <20mA @DC12V |
| تكوين الخرج | خرج مرحل NO/NC (افتراضي NO، قابل للتكوين إلى NC)؛ طرف COM متضمن |
| وقت الاستجابة | سريع (تشغيل فوري لإجراءات سلامة الباب) |
| تصنيف الحماية | IP67 (مقاوم للغبار + مقاوم للماء) |
| مادة الغلاف | سبائك الألومنيوم |
| نطاق التشغيل (من المرسل إلى المستقبل) | 1-8 متر |
| طول الكابل | المرسل: 8 متر؛ المستقبل: 4 متر |
| نوع الموصل | المرسل: موصل ذكر M8 بخمسة أقطاب؛ المستقبل: موصل ذكر M8 بخمسة أقطاب |
| درجة حرارة التشغيل | -20 درجة مئوية ~ +60 درجة مئوية |
| الوظيفة الرئيسية | حماية ضد القرص لأنظمة الأبواب + وضع الإخفاء (القناة الأولى غير مشغلة) |
| مؤشرات حالة LED | المرسل: أزرق ثابت (تشغيل عادي)؛ أحمر وامض بسرعة (جهد <9V or>28V) المستقبل: أحمر ثابت (تم حظر جسم/شخص)؛ أزرق ثابت (لا يوجد عائق)؛ أزرق وامض (تشغيل الطاقة الأول، عدم محاذاة المرسل والمستقبل) |
| أبعاد فتحة التركيب (الوحدة: مم) | 14، 29، 75، 80، 175، 19.7، 21.4، 259 |
المزايا الرئيسية
- كشف شامل متعدد الأشعة: شبكة ضوئية بـ 8 أشعة تلغي نقاط العمى للسلامة عبر كامل ارتفاع فتحة الباب (1729 مم)، مما يضمن عدم تفويت اكتشاف الأجسام الصغيرة أو الأيدي أو الأطراف. يتكيف توزيع الأشعة الكثيف مع التشغيل الديناميكي لأنظمة الأبواب، مما يوفر حماية شاملة ضد القرص.
- خرج NO/NC قابل للتكوين: خرج NO الافتراضي يلبي متطلبات نظام التحكم القياسي للأبواب؛ يمكن تكوين خرج NC من خلال عملية بسيطة. يسمح تبديل وضع الخرج المرن بالتكامل السلس مع لوحات التحكم المختلفة للأبواب ومرحلات السلامة، مما يعزز التوافق.
- استجابة سريعة لسلامة الأبواب: يشغل فورًا إجراءات السلامة (عكس/إيقاف الباب) عند مقاطعة الشعاع، مما يتناسب مع التشغيل السريع للأبواب عالية السرعة والأبواب الدوارة. يلغي تأخيرات السلامة في سيناريوهات الأبواب ذات الحركة المرورية العالية، مما يتجنب بفعالية حوادث القرص.
- أداء قوي وموثوق: حماية IP67 تتحمل الغبار ورذاذ الماء والغمر المؤقت، ومناسبة لتركيبات الأبواب الداخلية/الخارجية والبيئات الصناعية القاسية. غلاف سبائك الألومنيوم يقاوم التآكل والتآكل الميكانيكي والاهتزاز، مما يضمن استقرارًا طويل الأمد لعمليات الأبواب المتكررة.
- وضع الإخفاء لمنع الإنذارات الكاذبة: حظر القناة الأولى من الشبكة الضوئية لا يؤدي إلى تشغيل استجابات السلامة، ويتكيف مع هياكل فجوات الأبواب وحظر الأشعة المتسلسل أثناء الإغلاق العادي. يتجنب مقاطعات الباب غير الضرورية مع الاحتفاظ بالحماية الكاملة ضد التوغلات غير المقصودة.
دليل الأسلاك
| المكون | لون السلك | الوظيفة | ملاحظات مفصلة |
|---|---|---|---|
| المرسل | أحمر | مصدر طاقة موجب DC12-24V | قم بالتوصيل بمصدر طاقة DC مستقر؛ تجنب الجهد الزائد/الناقص |
| المرسل | أسود | الأرضي (GND) | قم بالتوصيل بطرف سالب مصدر الطاقة؛ تأكد من التأريض الموثوق |
| المرسل | أخضر/أصفر/أبيض | احتياطي | لا يلزم التوصيل للاستخدام الأساسي |
| المستقبل | أحمر | مصدر طاقة موجب DC12-24V | نفس مصدر الطاقة للمرسل لضمان جهد ثابت |
| المستقبل | أسود | الأرضي (GND) | أرضي مشترك مع المرسل لضمان استقرار الإشارة |
| المستقبل | أخضر | خرج NO/NC (افتراضي NO) | قم بالتوصيل بطرف إشارة السلامة لنظام التحكم في الباب |
| المستقبل | أصفر | NC قابل للتكوين | قم بالتنشيط عبر عملية تبديل NC |
| المستقبل | أبيض | COM (طرف مشترك) | طرف مطابق لخرج NO/NC؛ يجب توصيله بالطرف المقابل لنظام التحكم في الباب |
تحذير حرج: لا تقم بتوصيل أطراف NO/NC (أسلاك أخضر/أصفر للمستقبل) بالطرف الموجب لمصدر الطاقة - سيؤدي ذلك إلى تلف المرحل البصري بشكل دائم.
خطوات تنشيط خرج NC ووضع الإخفاء
- أكمل الأسلاك وفقًا لدليل الأسلاك وتأكد من عدم وجود أخطاء في التوصيل.
- قم بتشغيل المستشعر (تأكد من أن مصدر الطاقة يلبي متطلبات DC12-24V).
- في غضون دقيقة واحدة من تشغيل الطاقة، المس السلك الأخضر للمستقبل (خرج NO) بسلكه الأسود (GND) خمس مرات متتالية.
- لاحظ وميض الضوء الأحمر للمستقبل بسرعة - هذا يشير إلى التنشيط الناجح: يتحول السلك الأصفر إلى وضع NC، ويتم تمكين وضع الإخفاء.
سيناريوهات التطبيق
- الأبواب الصناعية السريعة (مصانع التصنيع، مراكز اللوجستيات)
- الأبواب الدوارة (المستودعات، المتاجر، المباني التجارية)
- الأبواب الأوتوماتيكية (مباني المكاتب، مراكز التسوق، الورش الصناعية)
- أبواب التخزين البارد (مستودعات التبريد، غرف التجميد)
- أبواب المرآب (مرافق مواقف السيارات السكنية والتجارية)
استكشاف الأخطاء وإصلاحها
| أعراض الخطأ | الأسباب المحتملة | حلول مفصلة |
|---|---|---|
| يومض الضوء الأزرق للمستقبل باستمرار بعد تشغيل الطاقة | عدم محاذاة المرسل والمستقبل (لم يتم إقران الأشعة الضوئية) | 1. اضبط مواضع تركيب المرسل والمستقبل لضمان المحاذاة المتوازية. 2. قم بإزالة أي عوائق تحجب مسار الضوء بين الوحدتين. 3. شد براغي التثبيت لتجنب عدم المحاذاة الناجم عن الاهتزاز. |
| يومض الضوء الأحمر للمرسل بسرعة | جهد مصدر الطاقة <9V or>28V | 1. استخدم جهاز قياس متعدد لاختبار جهد مصدر الطاقة. 2. استبدل مصدر الطاقة بمحول DC12-24V مستقر. 3. تحقق من انخفاض الجهد الناتج عن الكابلات الطويلة واستبدلها بكابلات أسمك إذا لزم الأمر. |
| يعمل المستشعر بشكل طبيعي (مؤشرات LED صحيحة)، ولكن الباب لا يقوم بإجراء مضاد للقرص | خطأ في الأسلاك (توصيل غير صحيح لطرف NO/NC أو COM) | 1. أعد فحص الأسلاك مقابل دليل الأسلاك - تأكد من توصيل أطراف الأخضر/الأصفر (الخرج) والأبيض (COM) بواجهة السلامة لنظام التحكم في الباب. 2. تحقق من أن نظام التحكم في الباب مضبوط على وضع "إدخال مستشعر السلامة الخارجي". |
| غير قادر على الدخول إلى وضع الإخفاء / التبديل إلى خرج NC | 1. تجاوزت العملية نافذة الدقيقة الواحدة بعد تشغيل الطاقة 2. تسرب الضوء أثناء نزول الباب (حظر الأشعة المتقطع) 3. تم حظر الشعاع السفلي بواسطة الحطام | 1. قم بإيقاف تشغيل المستشعر وإعادة تشغيله، ثم أكمل عملية التنشيط في غضون دقيقة واحدة. 2. قم بإصلاح إغلاق الباب لمنع الضوء الخارجي من التدخل في الشبكة الضوئية. 3. قم بإزالة الغبار أو الحطام أو العوائق التي تحجب الشعاع السفلي. |
تحذيرات الاستخدام والصيانة
- احتفظ بكابلات التوصيل بعيدًا عن الموصلات ذات الجهد العالي/التيار العالي، وآلات الأبواب، ومسارات الرافعات الشوكية لتجنب التداخل أو الضغط أو التلف.
- امسح عدسات المرسل والمستقبل بانتظام بقطعة قماش جافة وناعمة لإزالة الغبار أو البقع الزيتية أو التكثف - العدسات المتسخة ستؤثر على دقة الكشف.
- لا تقم بثني أو لف أو سحب المستشعر أو الكابلات بقوة؛ تجنب خدش غلاف سبائك الألومنيوم أو عدسات الأشعة تحت الحمراء.
- منع أشعة الشمس المباشرة أو مصادر الضوء تحت الحمراء الأخرى من السطوع على المستقبل (لتجنب التشغيل الخاطئ أو فشل الكشف).
- تأكد من أن الباب أو العائق المستخدم لوضع الإخفاء يلبي الحد الأدنى من متطلبات مسافة الحظر المستمر.
- اختبر وظيفة منع القرص ووضع الخرج بشكل دوري للتأكد من أن المستشعر يعمل بشكل طبيعي مع نظام الباب.
قصص نجاح العملاء
"ألغى مستشعر JUTAI وقت التوقف عن العمل في منشأة التخزين البارد لدينا. ضمن تصنيف IP67 التشغيل الموثوق به حتى في درجة حرارة -25 درجة مئوية."
"سمحت الميزة المزدوجة بالتكامل السلس في بنيتنا التحتية الحالية. كان التركيب سهلاً!"
"استوفى مستشعر JUTAI المعتمد من CE معايير السلامة لدينا مع تقليل تكاليف الصيانة بنسبة 30٪."
"بعد تركيب مستشعر JUTAI ذي 16 شعاعًا، شهدنا انخفاضًا بنسبة 100٪ في الحوادث المتعلقة بالناقلات."
"وقت الاستجابة السريع للمستشعر (<=20 مللي ثانية) حمى العمال من اصطدامات الأذرع الروبوتية أثناء العمليات عالية السرعة."
للحصول على الدعم الفني أو التخصيص أو الاستفسارات بالجملة، تفضل بزيارة موقعنا الرسمي:https://www.accesssecuritysolution.com/
