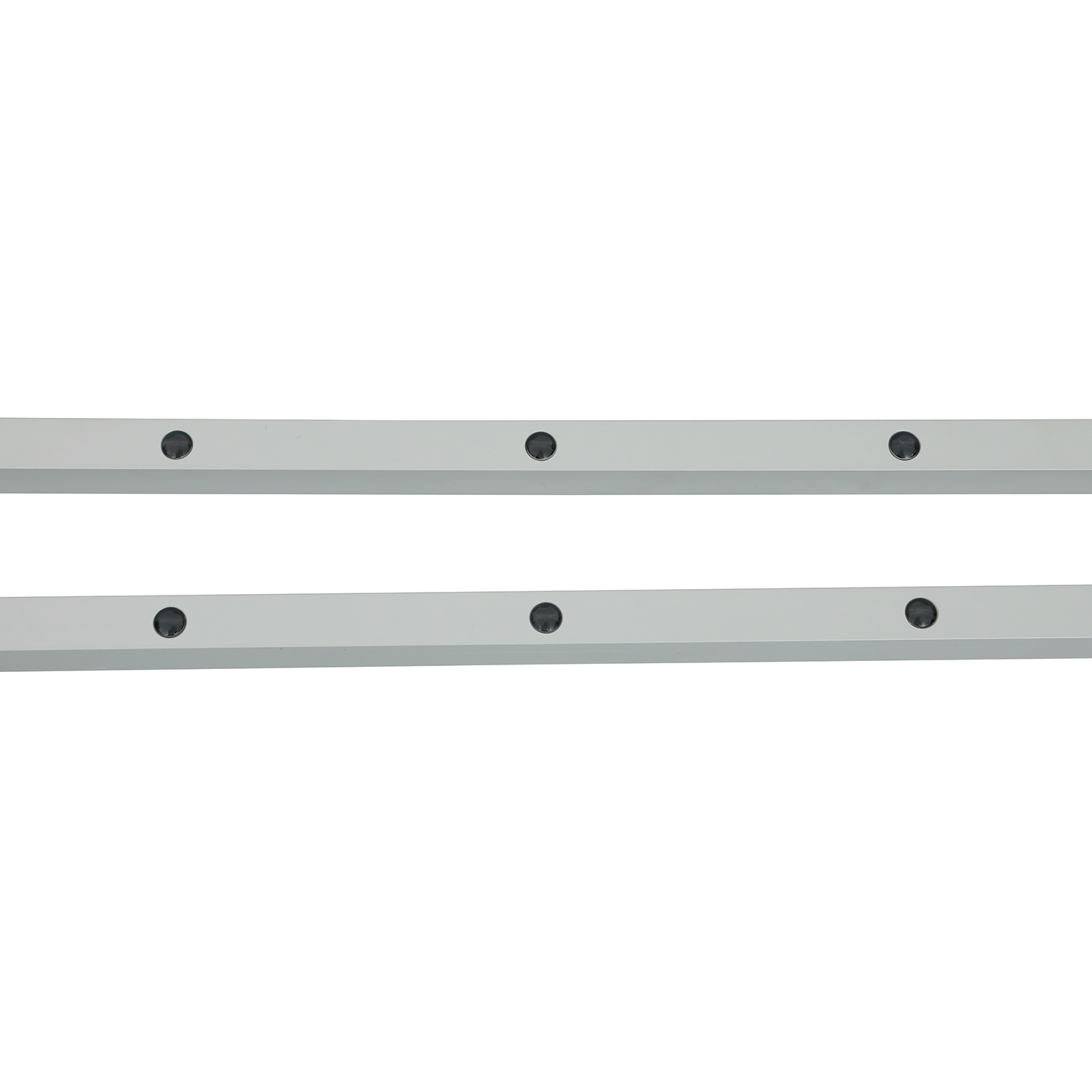

حاجز حماية الأشعة تحت الحمراء للأبواب الصناعية مع طول قابل للتعديل 500-2500mm

مكان المنشأ	الصين
اسم العلامة التجارية	JUTAI
إصدار الشهادات	CE
رقم الموديل	CL20-8L
وثيقة	CL05-8L User Manual.pdf
الحد الأدنى لكمية	1
الأسعار	negotiable
تفاصيل التغليف	كارتون
وقت التسليم	5 - 8 أيام عمل
شروط الدفع	T/T، L/C، D/A، D/P، ويسترن يونيون، باي بال،، موني جرام، أليباي
القدرة على العرض	1000 قطعة في الشهر

تفاصيل المنتج

تصنيف الملكية الفكرية	IP67	وظيفة	تقطيع
الاستشعار عن بعد	8 م	مادة	سبائك الألومنيوم
ميزة	مقاومة للتآكل	جهد الطاقة	DC12-24V
درجة حرارة التشغيل	-20 ~ 60 ℃	التشغيل الحالي	< 50mA
الإخراج	لا / نك، كوم	العمل الحالي	<20mA@DC12V-24V
مواصفة	20002115 ملم
إبراز	حاجز الحماية تحت الحمراء للأبواب الصناعية,حاجز حماية تحت الحمراء قابل للتعديل 500-2500mm , Adjustable 500-2500mm Infrared Protection Barrier

اترك رسالة

منتوج وصف

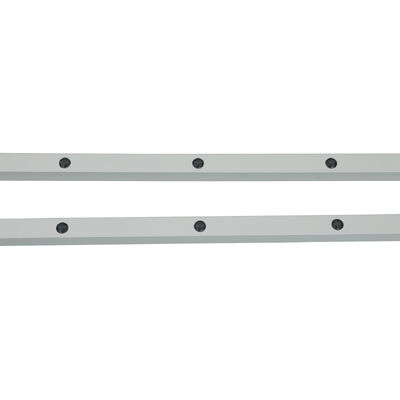

حاجز حماية الأشعة تحت الحمراء للأبواب الصناعية مع طول قابل للتعديل 500-2500mm 0

حاجز حماية بالأشعة تحت الحمراء للأبواب الصناعية مع طول قابل للتعديل 500-2500 مم

حاجز الحماية بالأشعة تحت الحمراء من سلسلة JUTAI CL هو حل أمان احترافي مصمم للأبواب الصناعية، ويوفر أطوالًا قابلة للتعديل من 500 مم إلى 2500 مم لتناسب أحجام الأبواب المختلفة. إنه يشكل شبكة ضوئية غير مرئية بين باعث ومستقبل، مما يؤدي على الفور إلى عكس الباب أو إيقافه عند اقتحام الأفراد/الأشياء - مما يمنع بشكل فعال حوادث القرص في البيئات الصناعية. بفضل حماية IP67 وغلاف سبائك الألومنيوم، فإنه يوفر أداءً موثوقًا به في الظروف القاسية.

المواصفات الأساسية (جدول المعلمات)

المعلمة	المواصفات
سلسلة الموديل	CL05، CL10، CL15، CL20، CL25 (مع اللاحقة -8L)
نطاق الطول القابل للتعديل	500 مم، 1000 مم، 1500 مم، 2000 مم، 2500 مم (حسب الموديل)
عدد الخلايا الضوئية	8 أشعة
أقصى ارتفاع للحماية	1729 مم (مرجع CL20-8L)
جهد التشغيل	DC12-24V
تيار التشغيل	جهاز الإرسال: <65mA @DC12V؛ جهاز الاستقبال: <20mA @DC12V
تكوين الإخراج	إخراج ترحيل NO/NC (افتراضي NO، قابل للتكوين إلى NC)؛ محطة COM متضمنة
تصنيف الحماية	IP67 (مقاوم للأتربة + مقاوم للماء)
مادة الغلاف	سبائك الألومنيوم
نطاق التشغيل (من جهاز الإرسال إلى جهاز الاستقبال)	1-8 م
طول الكابل	جهاز الإرسال: 8 م؛ جهاز الاستقبال: 4 م
نوع الموصل	جهاز الإرسال: ذكر M8 بـ 5 أقطاب؛ جهاز الاستقبال: ذكر M8 بـ 4 أقطاب
درجة حرارة التشغيل	-20 درجة مئوية ~ +60 درجة مئوية
الوظيفة الرئيسية	مضاد للقرص للأبواب الصناعية + وضع الإخفاء (القناة الأولى غير مشغلة)
مؤشرات حالة LED	جهاز الإرسال: أزرق ثابت (عادي)؛ أحمر وامض سريع (الجهد <9V or>28V) جهاز الاستقبال: أحمر ثابت (محجوب)؛ أزرق ثابت (غير محجوب)؛ أزرق وامض (عدم محاذاة)
أبعاد فتحة التثبيت (الوحدة: مم)	14، 29، 75، 80، 175، 19.7، 21.4، 259

المزايا الرئيسية (نقاط واضحة)

1. طول قابل للتعديل 500-2500 مم

تغطي خيارات الطول المتعددة الأبواب الصغيرة (500 مم) إلى الأبواب الصناعية الكبيرة جدًا (2500 مم)، مما يتكيف مع أحجام الأبواب الصناعية المختلفة.
لا حاجة إلى تعديلات إضافية - الاختيار المباشر للموديلات المطابقة لفتحات الأبواب المختلفة.

2. حماية الأبواب الصناعية المستهدفة

تزيل شبكة الضوء ذات 8 أشعة النقاط العمياء للسلامة، وتكتشف الأيدي أو الأطراف أو الأشياء لمنع القرص/السحق.
يتكيف وضع الإخفاء مع فجوات الأبواب الصناعية، مما يتجنب الإنذارات الكاذبة أثناء الإغلاق العادي.

3. متين ومرن بيئيًا

تحمي IP67 من الغبار ورذاذ الماء والظروف الصناعية القاسية، ومناسبة للاستخدام الداخلي/الخارجي.
يقاوم غلاف سبائك الألومنيوم التآكل والتآكل الميكانيكي، مما يضمن الموثوقية على المدى الطويل.

4. سهولة التركيب والتشغيل

تبسط الأسلاك المشفرة بالألوان التوصيل بأنظمة التحكم في الأبواب الصناعية (التفاصيل في دليل الأسلاك).
تناسب أقواس التركيب القابلة للتعديل إطارات الأبواب المختلفة؛ تتيح مؤشرات LED البديهية استكشاف الأخطاء وإصلاحها بسرعة.

دليل الأسلاك (جدول موحد)

المكون	لون السلك	الوظيفة	ملاحظات
جهاز الإرسال	أحمر	DC12-24V إمداد الطاقة الموجب	قم بالتوصيل بإمداد طاقة مستقر
جهاز الإرسال	أسود	الأرضي (GND)	قم بالتوصيل بالطرف السالب للطاقة
جهاز الإرسال	أخضر/أصفر/أبيض	احتياطي	لا يلزم الاتصال للاستخدام الأساسي
جهاز الاستقبال	أحمر	DC12-24V إمداد الطاقة الموجب	نفس طاقة جهاز الإرسال
جهاز الاستقبال	أسود	الأرضي (GND)	أرضي مشترك مع جهاز الإرسال
جهاز الاستقبال	أخضر	إخراج NO/NC (افتراضي NO)	قم بالتوصيل بمدخل إشارة الأمان لنظام التحكم في الباب
جهاز الاستقبال	أصفر	NC قابل للتكوين	قم بالتنشيط عبر إعداد وضع الإخفاء
جهاز الاستقبال	أبيض	COM (طرف مشترك)	طرف مطابق لإخراج NO/NC

تحذير هام

لا تقم بتوصيل أطراف NO/NC بإمداد الطاقة الموجب - سيؤدي ذلك إلى إتلاف المرحل البصري.

خطوات تنشيط وضع الإخفاء

أكمل الأسلاك وقم بتشغيل الجهاز.
في غضون دقيقة واحدة من التشغيل، المس السلك الأخضر لجهاز الاستقبال بـ GND (السلك الأسود) خمس مرات.
يومض الضوء الأحمر لجهاز الاستقبال للتأكيد على التنشيط: يتحول السلك الأصفر إلى وضع NC، وتم تمكين وضع الإخفاء.

مطابقة الموديل والطول (الجدول)

الموديل	الطول	أنواع الأبواب الصناعية المستهدفة
CL05-8L	500 مم	أبواب الوصول الصغيرة، أبواب المرافق
CL10-8L	1000 مم	أبواب مصراع الأسطوانة المتوسطة، أبواب المرآب
CL15-8L	1500 مم	أبواب أقسام المستودعات، أبواب مركز الخدمات اللوجستية
CL20-8L	2000 مم	أبواب صناعية سريعة كبيرة، أبواب التخزين البارد
CL25-8L	2500 مم	أبواب رصيف التحميل الكبيرة جدًا، الأبواب الصناعية شديدة التحمل

استكشاف الأخطاء وإصلاحها (جدول المشكلة والحل)

أعراض الخطأ	الحلول
يومض الضوء الأزرق لجهاز الاستقبال (عند التشغيل)	أعد محاذاة جهاز الإرسال وجهاز الاستقبال لمحاذاة متوازية
يومض الضوء الأحمر لجهاز الإرسال بسرعة	قم بتثبيت إمداد الطاقة على DC12-24V (تجنب <9V or>28V)
لا يوجد إجراء مضاد للقرص (الجهاز طبيعي)	أعد فحص الأسلاك مقابل الدليل لإصلاح أخطاء التوصيل
غير قادر على الدخول في وضع الإخفاء	1. قم بإصلاح إحكام إغلاق الباب لمنع تسرب الضوء 2. قم بإزالة الحطام الذي يسد الشعاع السفلي 3. تأكد من أن الباب/العائق يفي بمسافة الحجب المستمرة الدنيا

تحذيرات الاستخدام والصيانة (تذكيرات رئيسية)

أبعد الكابلات عن موصلات الجهد العالي وآلات الأبواب لتجنب التلف.
امسح عدسات جهاز الإرسال/الاستقبال بانتظام بقطعة قماش جافة وناعمة لإزالة الغبار/الأوساخ.
لا تقم بثني/لف الجهاز أو الكابلات؛ تجنب خدش عدسات الأشعة تحت الحمراء.
امنع أشعة الشمس المباشرة أو مصادر ضوء الأشعة تحت الحمراء من السطوع على جهاز الاستقبال.
تأكد من أن الأشياء الموجودة في وضع الإخفاء تفي بمتطلبات مسافة الحجب المستمرة الدنيا.
