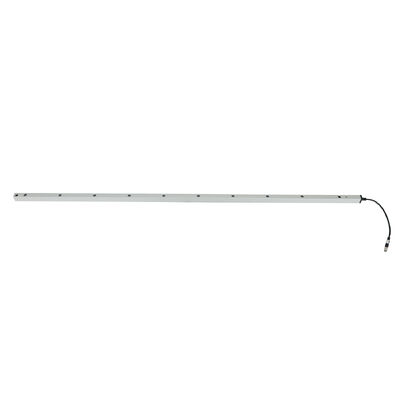

نظام شبكة ضوء الأمان للأبواب الأوتوماتيكية مع غلاف ألومنيوم مقاوم للماء
| مكان المنشأ | الصين |
|---|---|
| اسم العلامة التجارية | JUTAI |
| إصدار الشهادات | CE |
| رقم الموديل | CL20-8L |
| وثيقة | CL05-8L User Manual.pdf |
| الحد الأدنى لكمية | 1 |
| الأسعار | negotiable |
| تفاصيل التغليف | كارتون |
| وقت التسليم | 5 - 8 أيام عمل |
| شروط الدفع | T/T، L/C، D/A، D/P، ويسترن يونيون، باي بال، موني جرام، أليباي |
| القدرة على العرض | 1000 قطعة في الشهر |
تفاصيل المنتج
| تصنيف IP | IP67 | وظيفة | تقطيع |
|---|---|---|---|
| مسافة الاستشعار | 8 م | مادة | سبائك الألومنيوم |
| ميزة | مقاومة للتآكل | جهد الطاقة | تيار مستمر 12-24 فولت |
| درجة حرارة التشغيل | -20 ~ 60 ℃ | التشغيل الحالي | < 50mA |
| الإخراج | لا / نك، كوم | العمل الحالي | <20mA@DC12V-24V |
| مواصفة | 2000*21*15 ملم | ||
| إبراز | نظام شبكة ضوء الأمان للأبواب الأوتوماتيكية,نظام شبكة ضوء الأمان بغلاف ألومنيوم,نظام شبكة ضوء الأمان المقاوم للماء |
||
منتوج وصف
نظام شبكة الضوء الآمن للأبواب الآلية مع غطاء الألومنيوم المقاوم للماء
نظام شبكة الضوء الآمن JUTAI CL20-8L هو حل وقائي احترافي مصمم للأبواب الآلية ، يحتوي على غطاء من الألومنيوم المقاوم للماء وحماية IP67.إنه يشكل شبكة ضوئية غير مرئية من 8 أشعة بين الناقل والمستقبل، يطلق على الفور عكس الباب أو التوقف عند دخول الأفراد أو الأشياء أو المعداتأو حوادث التصادم في البيئات الصناعية والتجارية.
المواصفات الأساسية
| المعلم | المواصفات |
|---|---|
| النموذج | CL20-8L |
| نوع المنتج | نظام شبكة أضواء السلامة (ستارة ضوء السلامة) |
| الجهد العامل | DC12-24V |
| التيار العامل | جهاز الإرسال: < 65mA @ DC12V ؛ جهاز الاستقبال: < 20mA @ DC12V |
| تكوين الإخراج | مخرج إرسال NO/NC (NO الافتراضي ، قابلة للتكوين إلى NC) ؛ محطة COM متضمنة |
| تصنيف الحماية | IP67 (عازم على الغبار + عازم على الماء) |
| مواد السكن | سبيكة الألومنيوم (عازمة على الماء، مقاومة للتآكل) |
| نطاق التشغيل (من جهاز الإرسال إلى جهاز الاستقبال) | 1-8m |
| الحد الأقصى لارتفاع الحماية | 1729ملم |
| عدد الخلايا الضوئية | 8 أشعة |
| طول الكابل | جهاز الإرسال: 8m، جهاز الاستقبال: 4m |
| نوع الجهاز | جهاز الإرسال: رابط الذكور M8 ذو 5 قطب؛ جهاز الاستقبال: رابط الذكور M8 ذو 5 قطب |
| درجة حرارة العمل | -20°C ~ +60°C |
| الوظيفة الرئيسية | الحماية التلقائية ضد الضغط على الأبواب + وضع الإغلاق (ضد الإنذار الكاذب) |
| مؤشرات حالة LED | جهاز إرسال: أزرق ثابت (تشغيل طبيعي) ؛ أحمر متوهج سريع (جهد < 9 فولت أو > 28 فولت) جهاز الاستقبال: أحمر ثابت (شيء / موظف مسدود) ؛ أزرق ثابت (لا عائق) ؛ أزرق متوهج (التشغيل الأول ، عدم التوجيه) |
| أبعاد ثقب التثبيت (وحدة: مليمتر) | 14، 29، 75، 80، 175، 19.7، 21.4، 259 |
المزايا الرئيسية
- غطاء من الألومنيوم المقاوم للماء:بناء سبيكة الألومنيوم يضمن المتانة، مقاومة التآكل، والعزل المائي الفعال، جنبا إلى جنب مع تصنيف IP67.مناسبة للأبواب الآلية المثبتة في الخارج أو البيئات الصناعية الرطبة.
- حماية الباب الآلي المستهدفة:الشبكة الضوئية 8 أشعة تغطي ارتفاع فتح الباب الكامل (1729 ملم) ، والقضاء على النقاط العمياء للسلامة ومنع قرص اليدين، الأطراف، أو الأشياء. الاستجابة الفورية لقطع شعاع،مطابقة سرعة تشغيل الأبواب التلقائية لتجنب تأخيرات السلامة.
- وضع التوقف لمنع الإنذارات الكاذبة:حجب القناة الأولى لا يؤدي إلى استجابات السلامة، وتكييفها مع الهياكل الفاصلة البابية التلقائية.يتجنب عكس الباب غير الضروري أثناء الإغلاق الطبيعي مع الحفاظ على الحماية من الاختراقات غير المقصودة.
- سهولة التثبيت والتشغيل:التوصيل بالأسلاك الملونة يسهل الاتصال بأنظمة تحكم الأبواب التلقائية. تتناسب أقواس التثبيت القابلة للتعديل مع مختلف هياكل إطار الأبواب؛ مؤشرات LED بديهية تمكن من التحقق السريع من الحالة.
دليل الأسلاك
| مكون | لون السلك | الوظيفة | الملاحظات |
|---|---|---|---|
| جهاز إرسال | أحمر | إمدادات الطاقة الإيجابية DC12-24V | توصيل إلى مصدر طاقة مستقر؛ تجنب الإفراط في الجهد/القلة في الجهد |
| جهاز إرسال | أسود | الأرض (GND) | توصيل إلى الطاقة المحطة السلبية ؛ ضمان الترسيم الموثوق بها |
| جهاز إرسال | أخضر/أصفر/أبيض | الاحتياطي | لا حاجة إلى اتصال للاستخدام الأساسي |
| المستقبل | أحمر | إمدادات الطاقة الإيجابية DC12-24V | نفس الاتصال بالطاقة من جهاز الإرسال |
| المستقبل | أسود | الأرض (GND) | أرض مشتركة مع جهاز إرسال |
| المستقبل | أخضر | NO/NC Output (NO الافتراضي) | ربط إدخال إشارة السلامة من نظام التحكم الآلي بالباب |
| المستقبل | أصفر | NC قابلة للتكوين | تنشيط عن طريق إعداد وضع التبريد |
| المستقبل | الأبيض | COM (المحطة المشتركة) | محطة مطابقة لمخرج NO/NC |
تحذير حاسم:لا تربط محطات NO/NC (الألياف الخضراء/الصفراء للمستقبل) مع المحطة الإيجابية لمصدر الطاقة؛ هذا سوف يضر بالمرور البصري.
خطوات تنشيط وضع التبريد
- التوصيل الكامل والطاقة على النظام.
- في غضون دقيقة واحدة من تشغيل الكهرباء، لمس السلك الأخضر للمستقبل إلى GND (السلك الأسود) خمس مرات.
- الضوء الأحمر في جهاز الاستقبال يلمع لتأكيد التنشيط: السلك الأصفر يتحول إلى وضع NC، وضع التبريد تم تمكينها.
سيناريوهات التطبيق
- الأبواب التلقائية الصناعية (الأبواب السريعة، الأبواب ذات الشاشة، الأبواب القطاعية)
- الأبواب التجارية الآلية (مراكز التسوق، مباني المكاتب، متاجر التجزئة)
- أبواب أوتوماتيكية خارجية (مرافق وقوف السيارات، مدخلات مراكز الخدمات اللوجستية)
- البيئة الخاصة الأبواب الآلية (التخزين البارد، ورش العمل الرطبة)
حل المشاكل
| أعراض الخطأ | الأسباب المحتملة | الحلول |
|---|---|---|
| ضوء المستقبل الأزرق يومض (شغيل) | عدم التوافق بين جهاز الإرسال والمستقبل | إعادة ضبط المواقف لضمان الموازنة المتوازية |
| الضوء الأحمر على جهاز الإرسال يضيء بسرعة | تشغيل الجهاز الكهربائي | استقرار إمدادات الطاقة لتلبية متطلبات DC12-24V |
| النظام يعمل، ولكن الباب ليس له عمل مضاد للضغط | خطأ في الأسلاك | إعادة التحقق من الأسلاك ضد الدليل ؛ تأكد من الاتصال الصحيح لنظام التحكم الباب |
| لا يمكن الدخول إلى وضع التبريد | 1تسرب الضوء أثناء نزول الباب 2-أسفل شعاع محجوب بقايا 3الباب / العائق لا يلبي الحد الأدنى من المسافة الحاجز |
1إصلاح غطاء الباب لمنع تسرب الضوء 2حطام واضح يحجب الشعاع 3تعديل الباب / الحاجز لتلبية متطلبات المسافة |
تحذيرات الاستخدام والصيانة
- ابقي الكابلات بعيدة عن الموصلات عالية الجهد وآليات الأبواب لتجنب التلف أو التداخل.
- امسح عدسات جهاز الإرسال/المستقبل بانتظام بقطعة قماش ناعمة جافة لإزالة الغبار والرطوبة أو الأوساخ.
- لا تنحني أو تلتف أو تسحب الكابلات بقوة؛ تجنب خدش غطاء الألومنيوم أو العدسات تحت الحمراء.
- منع أشعة الشمس المباشرة أو مصادر الضوء تحت الحمراء من الإضاءة على جهاز الاستقبال (يتجنب الإشعال الزائف).
- للتثبيت في الهواء الطلق، تأكد من أن الجهاز مثبت بشكل ثابت لمقاومة الرياح والاهتزاز.
قصص نجاح العملاء
"أجهزة استشعار "جوتاي" قامت بإلغاء وقت التوقف في منشأة التخزين البارد لدينا، وتأمين تصنيف IP67 للعمل الموثوق به حتى عند -25 درجة مئوية".
"لقد سمحت ميزة الوضع المزدوج بالاندماج السلس في البنية التحتية الحالية لدينا. كان التثبيت سهلاً!"
"أجهزة الاستشعار المعتمدة من "جوتاي" تلبي معايير السلامة الخاصة بنا مع خفض تكاليف الصيانة بنسبة 30%".
"بعد تثبيت جهاز الاستشعار الـ 16 شعاعي لـ "جوتاي رأينا انخفاض بنسبة 100% في الحوادث المتعلقة بالناقلة"
"وقت الاستجابة السريع للمستشعر (<= 20ms) يحمي العمال من اصطدامات الذراع الروبوتية أثناء العمليات عالية السرعة".
"البيت الألومنيوم IP67 يقاوم الماء في خطوط معالجة الغذاء لدينا مع الحفاظ على الدقة".
"أجهزة استشعار (جوتاي) تحسنت في تجنب التصادم مع المركبات، وتقلل من وقت التوقف بنسبة 25%".
"الجهاز الاستشعار يضمن إغلاق أبواب الحريق بأمان دون المساس بسلامة الموظفين خلال التدريبات"
معرض المنتجات
للحصول على الدعم الفني أو التخصيص أو الاستفسارات الكبيرة ، قم بزيارة موقعنا الرسمي:www.accesssecuritysolution.com
