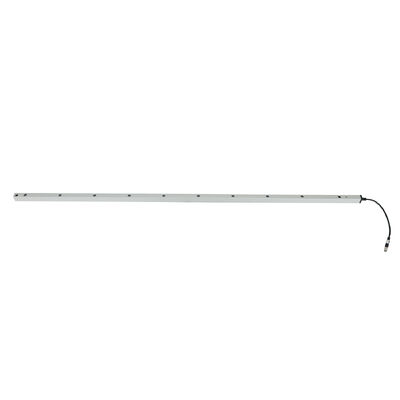

حراسة السلامة الضوئية للأبواب عالية السرعة مع خيارات 8-16 شعاع

مكان المنشأ	الصين
اسم العلامة التجارية	JUTAI
إصدار الشهادات	CE
رقم الموديل	CL20-8L
وثيقة	CL05-8L User Manual.pdf
الحد الأدنى لكمية	1
الأسعار	negotiable
تفاصيل التغليف	كارتون
وقت التسليم	5 - 8 أيام عمل
شروط الدفع	T/T، L/C، D/A، D/P، ويسترن يونيون، باي بال،، موني جرام، أليباي
القدرة على العرض	1000 قطعة في الشهر

اتصل بي للحصول على عينات مجانية وكوبونات

ال WhatsApp:0086 18588475571

(ويتشات): 0086 18588475571

سكايب: sales10@aixton.com

إذا كان لديك أي مخاوف، نحن نقدم المساعدة على الانترنت على مدار 24 ساعة.

تفاصيل المنتج

تصنيف الملكية الفكرية	IP67	وظيفة	تقطيع
الاستشعار عن بعد	8 م	مادة	سبائك الألومنيوم
ميزة	مقاومة للتآكل	جهد الطاقة	DC12-24V
درجة حرارة التشغيل	-20 ~ 60 ℃	التشغيل الحالي	< 50mA
الإخراج	لا / نك، كوم	العمل الحالي	<20mA@DC12V-24V
مواصفة	20002115 ملم
إبراز	الحماية الكهربائية الضوئية لأبواب السرعة العالية,الستار الضوئي IP67 مع 8-16 شعاع,الستار الضوئي للأبواب السريعة , IP67 light curtain with 8-16 beams , High speed door safety beam curtain

اترك رسالة

منتوج وصف

حراسة السلامة الضوئية للأبواب عالية السرعة مع خيارات 8-16 شعاع 0

حارس أمان كهروضوئي للأبواب عالية السرعة مع خيارات 8-16 شعاع

إن حارس الأمان الكهروضوئي من سلسلة JUTAI CL هو حل حماية متخصص مصمم للأبواب عالية السرعة، ويوفر تكوينات مرنة بـ 8 أو 16 شعاعًا لتتناسب مع متطلبات السلامة المختلفة. إنه يشكل شبكة ضوئية غير مرئية بين الباعث والمستقبل، مما يؤدي على الفور إلى عكس الباب أو إيقافه عندما يتعدى الأفراد أو الأشياء أو المعدات - مما يمنع بشكل فعال حوادث القرص أو السحق أو الاصطدام في البيئات الصناعية واللوجستية. بفضل حماية IP67 وهيكل سبائك الألومنيوم المتين، فإنه يوفر أداءً موثوقًا به حتى في الظروف القاسية.

المواصفات الأساسية (جدول المعلمات التفصيلي)

المعلمة	المواصفات
سلسلة الموديل	CL05, CL10, CL15, CL20, CL25 (مع لاحقة -8L/16L)
خيارات كمية الشعاع	8 أشعة / 16 شعاعًا
ارتفاع الحماية	500 مم، 1000 مم، 1500 مم، 2000 مم، 2500 مم (حسب الموديل)
جهد التشغيل	DC12-24V
تيار التشغيل	جهاز الإرسال: <65mA @DC12V; جهاز الاستقبال: <20mA @DC12V
تكوين الإخراج	إخراج ترحيل NO/NC (افتراضي NO، قابل للتكوين إلى NC)؛ يتضمن طرف COM
تصنيف الحماية	IP67 (مقاوم للأتربة + مقاوم للماء)
مادة الغلاف	سبائك الألومنيوم
نطاق التشغيل (من الباعث إلى جهاز الاستقبال)	1-8 م
تباعد الشعاع	100 مم
دقة الكشف	يكشف عن أشياء صغيرة بحجم 50 مم
وقت الاستجابة	≤20 مللي ثانية
طول الكابل	جهاز الإرسال: 8 م؛ جهاز الاستقبال: 4 م
نوع الموصل	موصل ذكر M8 بـ 5 أقطاب (جهاز الإرسال/جهاز الاستقبال)
درجة حرارة التشغيل	-20 درجة مئوية ~ +60 درجة مئوية
الوظيفة الرئيسية	حماية ضد القرص للأبواب عالية السرعة + وضع الإخفاء (مضاد للإنذار الكاذب)
مؤشرات حالة LED	جهاز الإرسال: أزرق ثابت (عادي)؛ أحمر وامض سريع (الجهد <9V or>28 فولت) جهاز الاستقبال: أحمر ثابت (محجوب)؛ أزرق ثابت (غير محجوب)؛ أزرق وامض (عدم محاذاة)
أبعاد فتحة التثبيت (الوحدة: مم)	14، 29، 75، 80، 175، 19.7، 21.4، 259

المزايا الرئيسية (نقاط واضحة)

1. تكوين مرن بـ 8-16 شعاع

خيار 8 أشعة: يوازن بين السلامة والتكلفة لفتحات الأبواب عالية السرعة القياسية، ويغطي احتياجات الحماية الأساسية من القرص.
خيار 16 شعاعًا: يوفر كشفًا عالي الدقة بشبكة ضوئية أكثر كثافة، ومناسب للأبواب الكبيرة أو المناطق عالية الخطورة التي تتطلب حماية معززة.

2. توافق الأبواب عالية السرعة

≤20 مللي ثانية وقت استجابة سريع يتوافق مع التشغيل السريع للأبواب عالية السرعة، مما يلغي تأخر السلامة.
يتكيف وضع الإخفاء مع هياكل فجوة الباب، مما يتجنب الإنذارات الكاذبة من حجب الشعاع المتسلسل أثناء الإغلاق العادي.

3. متين ومرن بيئيًا

حماية IP67 تتحمل الغبار ورذاذ الماء والانغماس المؤقت، ومناسبة للإعدادات الصناعية الخارجية أو المتربة.
نطاق درجة حرارة واسع يضمن التشغيل المستقر في التخزين البارد أو ورش العمل أو الأبواب الخارجية عالية السرعة.

4. سهولة التركيب والدمج

تبسط الأسلاك المشفرة بالألوان التوصيل بأنظمة التحكم في الأبواب عالية السرعة (التفاصيل في دليل الأسلاك).
أقواس التثبيت القابلة للتعديل تناسب هياكل إطارات الأبواب المختلفة؛ تسمح كابلات 8 م/4 م بوضع مرن.
تمكن مؤشرات LED البديهية من إجراء فحوصات سريعة للحالة واستكشاف الأخطاء وإصلاحها.

دليل الأسلاك (جدول موحد)

المكون	لون السلك	الوظيفة	ملاحظات
جهاز الإرسال	أحمر	DC12-24V إمداد الطاقة الموجب	قم بالتوصيل بمصدر طاقة مستقر؛ تجنب الجهد الزائد/الجهد المنخفض
جهاز الإرسال	أسود	الأرضي (GND)	قم بالتوصيل بالطرف السالب للطاقة؛ تأكد من التأريض الموثوق به
جهاز الإرسال	أخضر/أصفر/أبيض	احتياطي	لا يلزم التوصيل للاستخدام الأساسي
جهاز الاستقبال	أحمر	DC12-24V إمداد الطاقة الموجب	نفس توصيل طاقة جهاز الإرسال
جهاز الاستقبال	أسود	الأرضي (GND)	أرضي مشترك مع جهاز الإرسال
جهاز الاستقبال	أخضر	إخراج NO/NC (افتراضي NO)	قم بالتوصيل بمدخل إشارة الأمان لنظام التحكم في الباب
جهاز الاستقبال	أصفر	NC قابل للتكوين	قم بالتنشيط عبر إعداد وضع الإخفاء
جهاز الاستقبال	أبيض	COM (طرف مشترك)	طرف مطابق لإخراج NO/NC

تحذير هام

لا تقم بتوصيل أطراف NO/NC بالطرف الموجب لإمداد الطاقة - فهذا سيتلف المرحل البصري.

خطوات تنشيط وضع الإخفاء

أكمل التوصيلات وقم بتشغيل الجهاز.
في غضون دقيقة واحدة من التشغيل، المس السلك الأخضر لجهاز الاستقبال بـ GND (السلك الأسود) خمس مرات.
يومض الضوء الأحمر لجهاز الاستقبال لتأكيد التنشيط: يتحول السلك الأصفر إلى وضع NC، وتم تمكين وضع الإخفاء.

تكوين الموديل وسيناريوهات التطبيق (الجدول)

الموديل	كمية الشعاع	ارتفاع الحماية	التطبيقات المستهدفة
CL05-8L/16L	8/16	500 مم	أبواب صغيرة عالية السرعة، أبواب الوصول في المراكز اللوجستية
CL10-8L/16L	8/16	1000 مم	أبواب متوسطة الحجم عالية السرعة، أبواب الدخول الخلفية بالتجزئة
CL15-8L/16L	8/16	1500 مم	أبواب عالية السرعة للمستودعات، أبواب الوصول إلى خط الإنتاج
CL20-8L/16L	8/16	2000 مم	أبواب صناعية كبيرة عالية السرعة، أبواب سريعة للتخزين البارد
CL25-8L/16L	8/16	2500 مم	أبواب كبيرة جدًا عالية السرعة، أبواب رصيف التحميل

استكشاف الأخطاء وإصلاحها (جدول المشاكل والحلول)

أعراض العطل	الأسباب المحتملة	الحلول
يومض الضوء الأزرق لجهاز الاستقبال (عند التشغيل)	عدم محاذاة جهاز الإرسال وجهاز الاستقبال	أعد ضبط المواضع لضمان المحاذاة المتوازية
يومض الضوء الأحمر لجهاز الإرسال بسرعة	جهد إمداد الطاقة <9V or>28 فولت	قم بتثبيت إمداد الطاقة لتلبية متطلبات DC12-24V
يعمل واقي الأمان، لكن الباب ليس لديه إجراء مضاد للقرص	خطأ في الأسلاك	أعد فحص الأسلاك مقابل الدليل؛ تأكد من التوصيل الصحيح بنظام التحكم في الباب
غير قادر على الدخول في وضع الإخفاء	1. تسرب الضوء أثناء نزول الباب 2. تم حجب الشعاع السفلي بالحطام 3. فشل الباب/العائق في تلبية الحد الأدنى لمسافة الحجب المستمر	1. قم بإصلاح ختم الباب لمنع تسرب الضوء 2. قم بإزالة الحطام الذي يحجب الشعاع 3. اضبط الباب/العائق لتلبية متطلبات المسافة

تحذيرات الاستخدام والصيانة (تذكيرات رئيسية)

أبعد الكابلات عن موصلات الجهد العالي وآلات الأبواب لتجنب التلف أو التداخل.
امسح عدسات جهاز الإرسال/جهاز الاستقبال بانتظام بقطعة قماش جافة وناعمة لإزالة الغبار أو التكثف.
لا تقم بثني الكابلات أو لفها أو سحبها بقوة؛ تجنب خدش العدسات بالأشعة تحت الحمراء.
امنع أشعة الشمس المباشرة أو مصادر الأشعة تحت الحمراء من السطوع على جهاز الاستقبال (يتجنب المشغلات الخاطئة).
اختبر بشكل دوري وظائف مكافحة القرص ووضع الإخفاء لضمان التشغيل العادي.

للحصول على الدعم الفني أو التخصيص أو الاستفسارات المجمعة، تفضل بزيارة موقعنا الرسمي على الويب: https://www.accesssecuritysolution.com/

قصص نجاح العملاء

1. عملاق التخزين البارد: تشغيل موثوق به عند -25 درجة مئوية
"أزال مستشعر JUTAI وقت التوقف عن العمل في منشأة التخزين البارد الخاصة بنا. ضمن تصنيف IP67 التشغيل الموثوق به حتى عند -25 درجة مئوية."
— مايكل تشين، مدير المستودعات، مزود الخدمات اللوجستية الرائد في سلسلة التبريد

2. الشركة الرائدة في تصنيع السيارات: تكامل سلس
"سمحت ميزة الوضع المزدوج بالتكامل السلس في البنية التحتية الحالية لدينا. كان التثبيت سهلاً!"
— ليزا وانغ، مهندس السلامة، الشركة المصنعة للسيارات العالمية

3. مصنع الأدوية: الامتثال والكفاءة
"لبى مستشعر JUTAI المعتمد من CE معايير السلامة لدينا مع تقليل تكاليف الصيانة بنسبة 30٪."
— ديفيد لي، مدير المصنع، شركة الأدوية الدولية

4. مستودع التجارة الإلكترونية: عمليات خالية من الحوادث
"بعد تثبيت مستشعر JUTAI بـ 16 شعاعًا، رأينا انخفاضًا بنسبة 100٪ في الحوادث المتعلقة بالناقل."
— سارة تشانغ، مسؤول السلامة، أفضل مركز لتنفيذ التجارة الإلكترونية

5. الشركة المصنعة للآلات الثقيلة: تعزيز سلامة المشغل
"حمى وقت الاستجابة السريع للمستشعر (< = 20 مللي ثانية) العمال من اصطدامات الذراع الروبوتية أثناء العمليات عالية السرعة."
— جون وو، مدير الهندسة، منتج المعدات الصناعية

6. مصنع معالجة الأغذية: صحي ودائم
"يقاوم غلاف الألومنيوم IP67 الماء في خطوط معالجة الأغذية لدينا مع الحفاظ على الدقة."
— إميلي تشين، مديرة ضمان الجودة، شركة الأغذية والمشروبات العالمية

7. المستودع الآلي: سلامة التنقل AGV
"أدى مستشعر JUTAI إلى تحسين تجنب الاصطدام AGV، مما قلل من وقت التوقف عن العمل بنسبة 25٪."
— كيفن ليو، مدير اللوجستيات، مزود حلول التخزين الآلية

8. مزود الحريق والسلامة: الامتثال لأبواب الحريق
"يضمن المستشعر إغلاق أبواب الحريق بأمان دون المساس بسلامة الأفراد أثناء التدريبات."
— جيسون تشو، رئيس التقنية، شركة أنظمة الحماية من الحرائق
