شبكة حماية الباب الصناعي مع شهادة CE وعلبة IP67

مكان المنشأ	الصين
اسم العلامة التجارية	JUTAI
إصدار الشهادات	CE
رقم الموديل	CL20-8L
وثيقة	CL05-8L User Manual.pdf
الحد الأدنى لكمية	1
الأسعار	negotiable
تفاصيل التغليف	كارتون
وقت التسليم	5 - 8 أيام عمل
شروط الدفع	T/T، L/C، D/A، D/P، ويسترن يونيون، باي بال،، موني جرام، أليباي
القدرة على العرض	1000 قطعة في الشهر

اتصل بي للحصول على عينات مجانية وكوبونات

ال WhatsApp:0086 18588475571

(ويتشات): 0086 18588475571

سكايب: sales10@aixton.com

إذا كان لديك أي مخاوف، نحن نقدم المساعدة على الانترنت على مدار 24 ساعة.

تفاصيل المنتج

تصنيف الملكية الفكرية	IP67	وظيفة	تقطيع
الاستشعار عن بعد	8 م	مادة	سبائك الألومنيوم
ميزة	مقاومة للتآكل	جهد الطاقة	DC12-24V
درجة حرارة التشغيل	-20 ~ 60 ℃	التشغيل الحالي	< 50mA
الإخراج	لا / نك، كوم	العمل الحالي	<20mA@DC12V-24V
مواصفة	20002115 ملم
إبراز	شبكة حماية الباب الصناعي,ستارة ضوئية معتمدة من CE,شبكة ضوئية بعلبة IP67 , CE certified light curtain , IP67 enclosure light grid

اترك رسالة

منتوج وصف

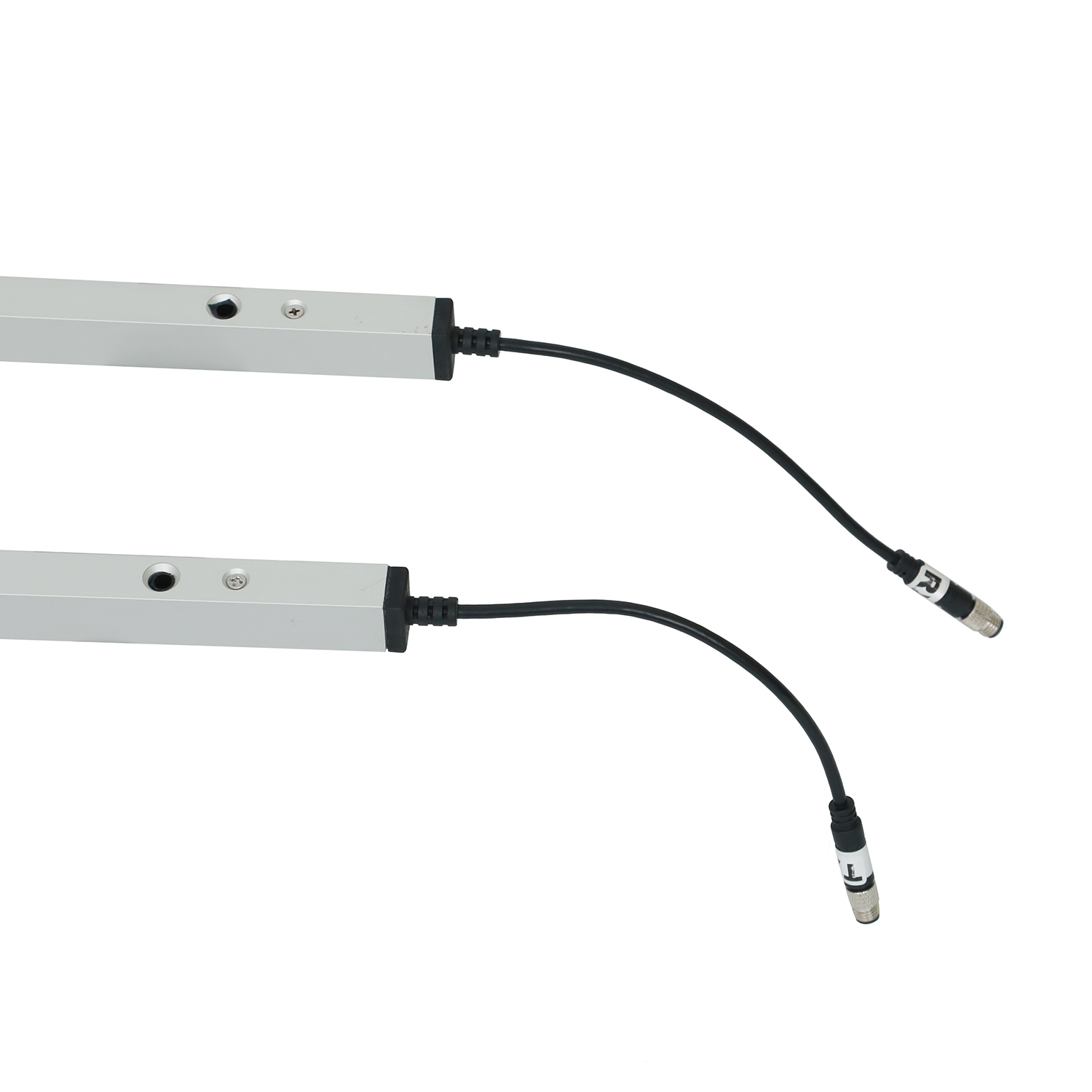

شبكة حماية الباب الصناعي مع شهادة CE وعلبة IP67 0

شبكة ضوئية لحماية الأبواب الصناعية مع شهادة CE ومحفظة IP67

شبكة الضوء الخاصة بحماية الأبواب الصناعية JUTAI CL20-8L هي حلول استشعار السلامة معتمدة من قبل CE مصممة حصريًا لسيناريوهات الأبواب الصناعية.إنه يشكل شبكة حماية غير مرئية من 8 أشعة بين جهاز الإرسال والمتلقي، التي تؤدي إلى استجابات السلامة على الفور (انعكاس الباب ، التوقف) عندما يدخل الموظفون أو الأشياء أو المعدات إلى منطقة الكشف.مع حجرة مقاومة للماء / مقاومة للغبار IP67 وبناء سبيكة الألومنيوم الصلبة، يوفر حماية موثوقة ضد القضيب والإقتحام للأبواب الصناعية في البيئات الصناعية القاسية، وضمان الامتثال لمعايير السلامة واستمرارية التشغيل.

المواصفات الأساسية (جدول المعلمات التفصيلي)

المعلم	المواصفات
النموذج	CL20-8L
الشهادة	معتمدة من قبل CE (متوافقة مع معايير السلامة للآلات الصناعية)
تصنيف الحماية	IP67 (عازم على الغبار + عازم على الماء)
مواد السكن	سبيكة الألومنيوم
الجهد العامل	DC12-24V
التيار العامل	جهاز الإرسال: < 65mA @ DC12V ؛ جهاز الاستقبال: < 20mA @ DC12V
تكوين الإخراج	مخرج إرسال NO/NC (NO الافتراضي ، قابلة للتكوين إلى NC) ؛ محطة COM متضمنة
نطاق التشغيل (من جهاز الإرسال إلى جهاز الاستقبال)	1-8m
الحد الأقصى لارتفاع الحماية	1729ملم
عدد الخلايا الضوئية	8 أشعة
طول الكابل	جهاز الإرسال: 8m، جهاز الاستقبال: 4m
نوع الجهاز	جهاز الإرسال: رابط الذكور M8 ذو 5 قطب؛ جهاز الاستقبال: رابط الذكور M8 ذو 5 قطب
درجة حرارة العمل	-20°C ~ +60°C
الوظيفة الرئيسية	حماية الباب الصناعي ضد الضغط + وضع التبديل (ضد الإنذار الكاذب)
مؤشرات حالة LED	جهاز إرسال: أزرق ثابت (تشغيل طبيعي) ؛ أحمر متوهج سريع (جهد < 9 فولت أو > 28 فولت) جهاز الاستقبال: أحمر ثابت (حجب الكائن / الموظفين) ؛ أزرق ثابت (لا عائق) ؛ أزرق متوهج (التشغيل الأول ، عدم مواءمة جهاز الإرسال والإستقبال)
أبعاد ثقب التثبيت (وحدة: مليمتر)	14، 29، 75، 80، 175، 19.7، 21.4، 259

الوظائف الرئيسية والمزايا (نقاط واضحة ومفصلة)

1شهادة الموافقة على المواصفات والسلامة

تلبي معايير السلامة الدولية للآلات الصناعية، وضمان الامتثال لقواعد السلامة في مكان العمل في البيئات الصناعية العالمية.
تم اختبارها بدقة من أجل الموثوقية والسلامة، وتوفير الحماية القانونية والعملية لعمليات الباب الصناعي.

2. حجرة IP67 للبيئات القاسية

مقاومة للغبار والماء بالكامل، تتحمل الغمر المؤقت بالماء، والغبار الثقيل، والملوثات الصناعية، مثالية للأبواب الصناعية المثبتة في الهواء الطلق، وورش العمل المتربة، أو البيئات الرطبة.
المقاومة للآليات الميكانيكية والاهتزازات والتآكل، والتكيف مع عمليات الباب الصناعي عالية التردد وظروف العمل القاسية.

3حماية الباب الصناعي المستهدفة

تغطي شبكة الضوء ذات 8 أشعة الارتفاع الكامل للأبواب الصناعية (1729 ملم) ، مما يلغي البقع العمياء للسلامة ويكشف بدقة عن الأيدي والأطراف والأدوات أو السلع لمنع حوادث القص / السحق.
الاستجابة الفورية للانقطاع في الشعاع ، مما يتناسب مع سرعة تشغيل الأبواب الصناعية (الأبواب السريعة ، الستائر) لتجنب تأخر السلامة.

4. وضع التخفيف لمنع الإنذار الكاذب

متخصصة في ثغرات الأبواب الصناعية: إن حجب القناة الأولى من شبكة الضوء لا يؤدي إلى استجابات السلامة ، ويتكيف مع حجب شعاع متسلسل أثناء إغلاق الباب العادي.
يتجنب انقطاع التشغيل غير الضروري مع الحفاظ على الحماية الكاملة ضد الاختراقات غير المقصودة ، وتوازن بين السلامة والكفاءة.

5. تثبيت سهل وتشغيل بديهي

يسهل الأسلاك المرموقة بالألوان الاتصال بأنظمة تحكم الأبواب الصناعية ، مما يقلل من أخطاء التثبيت (تفاصيل في دليل الأسلاك).
تسمح ثقوب التثبيت القياسية بالتركيب المرن على مختلف إطارات الأبواب الصناعية ، مما يضمن التثبيت الصلب والعمل المستقر.
توفر مؤشرات LED ردود فعل في الوقت الحقيقي ، مما يسمح للموظفين في الموقع بتحديد المشكلات التشغيلية بسرعة دون أدوات احترافية.

دليل الأسلاك (الجدول الموحد مع الملاحظات)

مكون	لون السلك	الوظيفة	ملاحظات مفصلة
جهاز إرسال	أحمر	إمدادات الطاقة الإيجابية DC12-24V	توصيل إلى مصدر طاقة ثابت متزامن؛ تجنب الإفراط في الجهد / الإفراط في الجهد لتجنب تلف الجهاز
جهاز إرسال	أسود	الأرض (GND)	توصيل إلى الطاقة الطاقة السلبية المحطة؛ ضمان الترسيم الموثوق به لتجنب تداخل الإشارة
جهاز إرسال	أخضر	الاحتياطي	لا حاجة إلى اتصال للاستخدام الأساسي
جهاز إرسال	أصفر	الاحتياطي	لا حاجة إلى اتصال للاستخدام الأساسي
جهاز إرسال	الأبيض	الاحتياطي	لا حاجة إلى اتصال للاستخدام الأساسي
المستقبل	أحمر	إمدادات الطاقة الإيجابية DC12-24V	استخدام مصدر الطاقة نفسه كما جهاز الإرسال لجهد ثابت
المستقبل	أسود	الأرض (GND)	الأرض المشتركة مع جهاز الإرسال لضمان استقرار الإشارة
المستقبل	أخضر	NO/NC Output (NO الافتراضي)	توصيل إلى محطة إدخال إشارة السلامة في نظام التحكم بالباب الصناعي
المستقبل	أصفر	NC قابلة للتكوين	التبديل إلى مخرج NC بعد تنشيط وضع الإفراج (يتوافق مع متطلبات نظام تحكم الباب)
المستقبل	الأبيض	COM (المحطة المشتركة)	يجب أن تكون متصلة بجهاز التحكم بالباب المقابلة للمحطة لوظيفة الإخراج العادية

تحذيرات حرجة

لا تربط محطات NO/NC (الألياف الخضراء/الصفراء للمستقبل) بالمحطة الإيجابية لمصدر الطاقة، فذلك سيؤدي إلى تلف دائم للمرور البصري.
ابقي كابلات الاتصال بعيدة عن الموصلات عالية الجهد / عالية التيار لتجنب تداخل الإشارة أو تلف الكابل.

خطوات تنشيط وضع التبريد (خطوة بخطوة)

إكمال الأسلاك وفقًا لدليل الأسلاك وتأكيد عدم وجود أخطاء في الاتصال.
الطاقة على الشبكة الضوئية (تأكد من أن مصدر الطاقة يلبي متطلبات DC12-24V).
في غضون دقيقة واحدة من تشغيل الكمبيوتر، قم بلمس السلك الأخضر للجهاز (NO output) إلى السلك الأسود (GND) خمس مرات متتالية.
لاحظ ضوء المستقبل الأحمر يلمع هذا يشير إلى التنشيط الناجح: يتحول السلك الأصفر إلى وضع NC ، ويتم تمكين وضع التبريد.
اختبار الوظيفة: إغلاق الباب العادي (حجب القناة الأولى) لن يؤدي إلى استجابات السلامة ؛ تدخل الأفراد / الأشياء سيؤدي إلى عكس / إيقاف الباب على الفور.

سيناريوهات التطبيق (القائمة المستهدفة والمفصلة)

الأبواب الصناعية السريعة: الأبواب المتدحرجة عالية السرعة في المصانع ومراكز اللوجستيات وخطوط الإنتاج.
أبواب الستار: الستائر الصناعية في المستودعات والورشات ومرفأات التحميل.
الأبواب الصناعية القطاعية: الأبواب الصناعية الكبيرة في المصانع ومرافق التخزين والحدائق الصناعية.
البيئة الخاصة الأبواب الصناعية: الأبواب الصناعية للتخزين البارد، الأبواب الصناعية في الهواء الطلق، وأبواب ورش العمل الغبارية (مقاومة لدرجات الحرارة القصوى والغبار والرطوبة).

حل المشاكل (جدول حل المشاكل الشامل)

أعراض الخطأ	الأسباب المحتملة	حلول مفصلة
الضوء الأزرق للمستقبل يمضض باستمرار بعد تشغيل	خطأ في محاذاة جهاز الإرسال والإستقبال (أشعة الضوء غير مقترنة)	1- ضبط مواقع التثبيت لضمان أن تكون كلا الجهازين متوازيتين - إزالة العقبات التي تمنع مسار الضوء بين الناقل والمتلقيتشديد مسامير التثبيت لتجنب عدم التواء الناجم عن الاهتزاز.
ضوء جهاز الإرسال الأحمر يلمع بسرعة	تشغيل الجهاز الكهربائي	1. استخدم جهاز تعديل الكهرباء لاختبار فولتاج مصدر الطاقة. 2. استبدل بمصدر طاقة مستقر من DC12-24V. 3. تحقق من انخفاضات التيار الكهربائي الناجمة عن الكابلات الطويلة واستبدل بكابلات سميكة إذا لزم الأمر.
تعمل شبكة الضوء بشكل طبيعي (مؤشرات LED صحيحة) ، ولكن الباب ليس له عمل مضاد للضغط	خطأ في الأسلاك (الاتصال غير الصحيح لمحطة NO/NC أو COM)	1. إعادة التحقق من الأسلاك مقابل الدليل تأكد من أن المحطات الخضراء / الصفراء (المخرج) والبيضاء (COM) متصلة بواجهة سلامة نظام التحكم بالباب.التحقق من أن نظام التحكم في الباب تم تعيينه على وضع إدخال مستشعر السلامة الخارجي.
لا يمكن الدخول إلى وضع التبريد	1. التشغيل يتجاوز نافذة 1 دقيقة بعد تشغيل 2. تسرب الضوء أثناء نزول الباب 3. الحزمة السفلية محجوبة بالحطام 4. الباب / العائق لا يلبي الحد الأدنى من المسافة المستمرة الحجب	1. إطفاء وتشغيل مجددًا ، ثم تفعيل في غضون دقيقة واحدة. 2. إصلاح غطاء الباب لمنع تسرب الضوء. 3. إزالة الحطام الذي يحجب أعلى شعاع. 4.ضبط الباب أو العائق لتلبية متطلبات مسافة الحجب المستمر.

إرشادات التثبيت (خطوات مفصلة قابلة للتشغيل)

الإعداد المسبق للتثبيت:
- تأكد من ارتفاع و عرض فتح الباب الصناعي تأكد من أن ارتفاع حماية شبكة الضوء (1729 ملم) ومدى التشغيل (1-8 م).
- قم بإعداد مصدر طاقة مستقر DC12-24V وفحص الجهاز بحثًا عن مكونات سليمة (لا توجد كابلات أو مكونات تالفة).
عملية التثبيت:
- قم بتثبيت جهاز الإرسال والإستقبال عمودياً على جانبي إطار الباب الصناعي، مع ضمان تغطية الشبكة الضوئية لفتح الباب بالكامل دون وجود نقاط عمياء.
- موازنة ثقوب تركيب الجهاز مع إطار الباب، وتثبيت مع المسامير مطابقة (ضمان التثبيت الصلب لمقاومة اهتزاز الباب).
- قم بتوجيه كابلات 8 أمتار (الإرسال) و 4 أمتار (المستقبل) على طول إطار الباب ، وتجنب الحواف الحادة أو مناطق الضغط العالي.
التوصيل والإصلاح:
- اتبع دليل الأسلاك لربط كابلات الطاقة والأرض والإشارة ✓ تحقق مرتين لتجنب الانعكاس الإيجابي / السلبي أو اتصالات محطة الإخراج غير الصحيحة.
- تشغيل الجهاز: تأكد من أن جهاز الإرسال لديه ضوء أزرق ثابت و جهاز الاستقبال لديه ضوء أزرق ثابت (تشغيل عادي).
- محاذاة الشبكة الضوئية: إذا كان الضوء الأزرق للمستقبل يومض، قم بتعديل مواقع الناقل/المستقبل حتى يستقر الضوء.
- قم بتشغيل وضع التبريد حسب التعليمات واختبر وظيفة مكافحة القيود لضمان التشغيل الطبيعي.

تحذيرات الاستخدام والصيانة (تذكرات مفصلة)

حماية الكابلات: ابقي الكابلات بعيدة عن الموصلات عالية الجهد، وآليات الأبواب، ومسارات الرافعات الشوكية لتجنب التفريغ أو التلف أو التداخل.
صيانة العدسة: مسح العدسات الإرسالية/المستقبلة بانتظام بقطعة قماش ناعمة جافة لإزالة الغبار أو بقع الزيت أو التكثيف
الحماية الجسدية: لا تنحني أو تلتف أو تسقط الجهاز، وتجنب خدش غطاء سبيكة الألومنيوم أو العدسات تحت الحمراء.
تجنب مصدر الضوء: منع أشعة الشمس المباشرة أو مصادر الضوء تحت الحمراء الأخرى من الإضاءة على جهاز الاستقبال لتجنب التشغيل الكاذب.
استخدام وضع التبريد: تأكد من أن الباب أو العقبة المستخدمة في وضع الحجب تلبي الحد الأدنى لمتطلبات مسافة الحجب المستمرة.
التفتيش المنتظم: اختبر بشكل دوري وظائف وضع مكافحة الضغط والإفراغ؛ تحقق من ضيق الأسلاك وسلامة الاتصالات لضمان الموثوقية طويلة الأجل.
