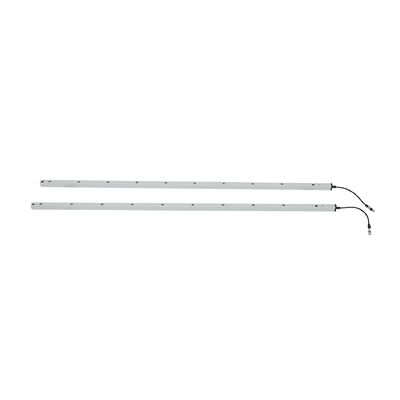

جهاز السلامة الكهروضوئي للأبواب الآلية مع وظيفة الوضع الفارغ

مكان المنشأ	الصين
اسم العلامة التجارية	JUTAI
إصدار الشهادات	CE
رقم الموديل	CL20-8L
وثيقة	CL05-8L User Manual.pdf
الحد الأدنى لكمية	1
الأسعار	negotiable
تفاصيل التغليف	كارتون
وقت التسليم	5 - 8 أيام عمل
شروط الدفع	T/T، L/C، D/A، D/P، ويسترن يونيون، باي بال،، موني جرام، أليباي
القدرة على العرض	1000 قطعة في الشهر

تفاصيل المنتج

تصنيف الملكية الفكرية	IP67	وظيفة	تقطيع
الاستشعار عن بعد	8 م	مادة	سبائك الألومنيوم
ميزة	مقاومة للتآكل	جهد الطاقة	DC12-24V
درجة حرارة التشغيل	-20 ~ 60 ℃	التشغيل الحالي	< 50mA
الإخراج	لا / نك، كوم	العمل الحالي	<20mA@DC12V-24V
مواصفة	20002115 ملم
إبراز	جهاز أمان كهربائي للأسوار الآلية,الستار الضوئي الضوئي ip67,جهاز السلامة مع وضع التوقف , IP67 blanking light curtain , Safety device with blanking mode

اترك رسالة

منتوج وصف

جهاز السلامة الكهروضوئي للأبواب الآلية مع وظيفة الوضع الفارغ 0

جهاز أمان كهروضوئي للأبواب الآلية مع وظيفة وضع الإخفاء

جهاز الأمان الكهروضوئي JUTAI CL20-8L هو حل استشعار وقائي احترافي مصمم حصريًا للأبواب الآلية. يشكل شبكة ضوئية غير مرئية بـ 8 أشعة بين باعث ومستقبل، مما يؤدي على الفور إلى تشغيل استجابات السلامة (عكس الباب أو إيقافه أو التنبيه) عندما يتعدى الأفراد أو الأشياء أو المعدات منطقة الكشف. بفضل وضع الإخفاء المخصص لتجنب الإنذارات الكاذبة، والحماية القوية IP67، والتصميم سهل الاستخدام، فإنه يمنع بشكل فعال حوادث القرص أو السحق أو الاصطدام في البيئات الصناعية والتجارية واللوجستية - ليصبح مكون أمان لا غنى عنه لأنظمة الأبواب الآلية.

المواصفات الأساسية (جدول المعلمات التفصيلية)

المعلمة	المواصفات
الموديل	CL20-8L
نوع المنتج	جهاز أمان كهروضوئي (ستارة ضوئية أمان)
جهد التشغيل	DC12-24V
تيار التشغيل	جهاز الإرسال: <65mA @DC12V؛ جهاز الاستقبال: <20mA @DC12V
تكوين الإخراج	إخراج ترحيل NO/NC (افتراضي NO، قابل للتكوين إلى NC)؛ يتضمن طرف COM
تصنيف الحماية	IP67 (مقاوم للغبار + مقاوم للماء)
مادة الغلاف	سبائك الألومنيوم
نطاق التشغيل (من باعث إلى مستقبل)	1-8 متر
أقصى ارتفاع للحماية	1729 ملم
عدد الخلايا الكهروضوئية	8 أشعة
تباعد الحزمة	محسن للكشف عن منع القرص (يغطي فتح الباب بالكامل دون نقاط عمياء)
طول الكابل	جهاز الإرسال: 8 أمتار؛ جهاز الاستقبال: 4 أمتار
نوع الموصل	جهاز الإرسال: موصل ذكر M8 بـ 5 أقطاب؛ جهاز الاستقبال: موصل ذكر M8 بـ 5 أقطاب
درجة حرارة التشغيل	-20 درجة مئوية ~ +60 درجة مئوية
الوظيفة الرئيسية	حماية منع القرص للأبواب الآلية + وضع الإخفاء (مضاد للإنذار الكاذب)
مؤشرات حالة LED	جهاز الإرسال: أزرق ثابت (تشغيل عادي)؛ أحمر وامض سريع (جهد <9V or>28 فولت) جهاز الاستقبال: أحمر ثابت (عائق/شخص محجوب)؛ أزرق ثابت (لا يوجد عائق)؛ أزرق وامض (تشغيل لأول مرة، عدم محاذاة باعث-مستقبل)
أبعاد فتحة التثبيت	راجع معلمات الحجم: 14 ملم، 80 ملم، 175 ملم، 259 ملم، 29 ملم، 75 ملم، 19.7 ملم، 21.4 ملم (الوحدة: ملم)

الوظائف والمزايا الرئيسية (نقاط واضحة ومفصلة)

1. وضع الإخفاء: مضاد للإنذار الكاذب للأبواب الآلية

تعريف الوضع: مصمم خصيصًا لفجوات الأبواب الآلية - لن يؤدي حجب القناة الأولى من الشبكة الضوئية إلى تشغيل استجابات السلامة، والتكيف مع الخصائص الهيكلية للأبواب الآلية (مثل مصاريع الأسطوانة والأبواب السريعة) حيث يحدث حجب الحزمة المتسلسل أثناء الإغلاق العادي.
منطق التنشيط: يتجنب الانعكاس أو التوقف غير الضروري للباب بسبب ألواح الباب نفسها أثناء التشغيل، مما يحقق التوازن بين السلامة والكفاءة التشغيلية.
سهولة الإعداد: عملية لمس الأسلاك البسيطة (لا توجد أدوات احترافية مطلوبة)، مما يضمن التكيف السريع مع أنواع الأبواب الآلية المختلفة.

2. حماية مستهدفة ضد القرص

كشف دقيق: تغطي الشبكة الضوئية ذات 8 أشعة الارتفاع الكامل للأبواب الآلية (1729 ملم)، مما يكشف عن الأيدي والأطراف والأدوات الصغيرة أو البضائع بالقرب من الباب لمنع حوادث القرص/السحق.
استجابة فورية: يؤدي إلى تشغيل إشارات السلامة على الفور عند مقاطعة الشعاع، مما يتناسب مع التشغيل السريع للأبواب الآلية للقضاء على تأخر السلامة.
قابلية التكيف الواسعة: مناسب لأنواع الأبواب الآلية المختلفة (الأبواب السريعة، وأبواب مصاريع الأسطوانة، والأبواب المتأرجحة الأوتوماتيكية، والأبواب الصناعية المقسمة) في سيناريوهات مختلفة.

3. أداء قوي وموثوق به

حماية IP67: مقاوم تمامًا للغبار والماء، ويتحمل الغمر المؤقت في الماء والغبار الكثيف والملوثات الصناعية - مثالي للأبواب الآلية المثبتة في الهواء الطلق أو بيئات ورش العمل المتربة.
مرونة درجة الحرارة: يعمل بثبات من -20 درجة مئوية إلى +60 درجة مئوية، ويتكيف مع الأبواب الآلية للتخزين البارد، وأبواب ورش العمل ذات درجة الحرارة العالية، والأبواب الخارجية المعرضة للتقلبات الموسمية.
هيكل متين: يقاوم غلاف سبائك الألومنيوم التآكل الميكانيكي والاهتزاز والتآكل، مما يضمن الموثوقية على المدى الطويل حتى مع عمليات الأبواب الآلية المتكررة.

4. سهولة التركيب والتشغيل البديهي

الأسلاك المشفرة بالألوان: يعمل تقسيم وظائف الأسلاك الواضح على تبسيط التوصيل بأنظمة التحكم في الأبواب الآلية (التفاصيل في دليل الأسلاك أدناه)، مما يقلل من أخطاء التثبيت.
التركيب القابل للتعديل: تتيح فتحات التثبيت المحجوزة ذات الأبعاد الموحدة التركيب المرن على إطارات الأبواب المختلفة (يوصى بالتركيب الرأسي).
التشخيص المرئي: توفر مؤشرات LED على كل من باعث ومستقبل ملاحظات في الوقت الفعلي عن الحالة، مما يسمح للعاملين في الموقع بتحديد التشغيل العادي أو عدم المحاذاة أو مشكلات الجهد أو الانسدادات بسرعة.

دليل الأسلاك (جدول موحد مع ملاحظات)

المكون	لون السلك	الوظيفة	ملاحظات مفصلة
جهاز الإرسال	أحمر	DC12-24V إمداد الطاقة الموجب	يجب توصيله بمصدر طاقة DC مستقر (12-24 فولت)؛ تجنب الجهد الزائد/الجهد المنخفض
جهاز الإرسال	أسود	الأرضي (GND)	قم بالتوصيل بالطرف السالب لمصدر الطاقة؛ تأكد من التأريض الموثوق به لمنع تداخل الإشارة
جهاز الإرسال	أخضر	احتياطي	لا حاجة للتوصيل في الاستخدام الأساسي لمكافحة القرص ووضع الإخفاء
جهاز الإرسال	أصفر	احتياطي	لا حاجة للتوصيل في الاستخدام الأساسي
جهاز الإرسال	أبيض	احتياطي	لا حاجة للتوصيل في الاستخدام الأساسي
جهاز الاستقبال	أحمر	DC12-24V إمداد الطاقة الموجب	نفس مصدر الطاقة مثل جهاز الإرسال (اتصال موجب/أرضي متسق)
جهاز الاستقبال	أسود	الأرضي (GND)	أرضي مشترك مع جهاز الإرسال لنقل إشارة مستقر
جهاز الاستقبال	أخضر	إخراج NO/NC (افتراضي NO)	قم بالتوصيل بطرف إدخال إشارة الأمان لنظام التحكم في الأبواب الآلية
جهاز الاستقبال	أصفر	NC قابل للتكوين	يتحول إلى إخراج NC بعد تنشيط وضع الإخفاء (يتوافق مع متطلبات نظام التحكم في الباب)
جهاز الاستقبال	أبيض	COM (طرف مشترك)	طرف مطابق لإخراج NO/NC؛ يجب توصيله بالطرف المقابل لنظام التحكم في الباب

تحذيرات هامة

لا تقم بتوصيل أطراف NO/NC (الأسلاك الخضراء/الصفراء لجهاز الاستقبال) بالطرف الموجب لمصدر الطاقة - سيؤدي ذلك إلى إتلاف المرحل البصري بشكل دائم.
تأكد من أن الأسلاك ضيقة وخالية من الدوائر القصيرة؛ حافظ على الكابلات بعيدًا عن موصلات الجهد العالي/التيار العالي لتجنب التداخل.

خطوات تنشيط وضع الإخفاء (خطوة بخطوة)

أكمل الأسلاك وفقًا لدليل الأسلاك وتأكد من عدم وجود أخطاء في التوصيل.
قم بتشغيل جهاز الأمان الكهروضوئي (تأكد من أن مصدر الطاقة يفي بمتطلبات DC12-24V).
في غضون دقيقة واحدة من التشغيل، المس السلك الأخضر (إخراج NO) لجهاز الاستقبال بالسلك الأسود (GND) خمس مرات متتالية.
لاحظ أن الضوء الأحمر لجهاز الاستقبال يومض بسرعة - يشير هذا إلى التنشيط الناجح: يتحول السلك الأصفر إلى وضع NC، وتم تمكين وضع الإخفاء.
بعد التنشيط، اختبر الوظيفة: لن يؤدي إغلاق الباب العادي (حجب القناة الأولى) إلى تشغيل استجابات السلامة؛ سيؤدي اقتحام الأفراد/الأشياء (حجب القنوات الأخرى) إلى تشغيل انعكاس/إيقاف الباب على الفور.

سيناريوهات التطبيق (قائمة مفصلة ومستهدفة)

الأبواب الآلية الصناعية: الأبواب السريعة، وأبواب مصاريع الأسطوانة، والأبواب الصناعية المقسمة (المصانع والمستودعات ومراكز الخدمات اللوجستية).
الأبواب الآلية التجارية: الأبواب المتأرجحة الأوتوماتيكية، والأبواب المنزلقة (مراكز التسوق، والمباني المكتبية، ومتاجر البيع بالتجزئة).
الأبواب الآلية ذات البيئة الخاصة: الأبواب الآلية للتخزين البارد، والأبواب السريعة للغرف النظيفة، والأبواب الآلية الخارجية (مقاومة لدرجات الحرارة القصوى والغبار والرطوبة).
أبواب الخدمات اللوجستية/أرصفة التحميل: أبواب رصيف التحميل الآلية، وأبواب منطقة نقل المواد (تحمي الأفراد والبضائع أثناء العمليات عالية التردد).

استكشاف الأخطاء وإصلاحها (جدول شامل للمشكلات والحلول)

أعراض الخطأ	الأسباب المحتملة	الحلول التفصيلية
يومض الضوء الأزرق لجهاز الاستقبال باستمرار بعد التشغيل	عدم محاذاة باعث ومستقبل (الأشعة الضوئية غير متزاوجة)	1. تحقق مما إذا كان كلا الجهازين مثبتين بالتوازي مع بعضهما البعض. 2. اضبط موضع تركيب الباعث/المستقبل حتى يستقر الضوء الأزرق لجهاز الاستقبال (التشغيل العادي). 3. تأكد من عدم وجود عوائق تعيق مسار الضوء بين الباعث والمستقبل.
يومض الضوء الأحمر لجهاز الإرسال بسرعة	جهد إمداد الطاقة منخفض جدًا (28 فولت)	1. استخدم مقياسًا متعددًا لاختبار جهد إمداد الطاقة. 2. استبدل مصدر الطاقة بمحول DC12-24V مستقر. 3. تحقق من انخفاض الجهد الناتج عن الكابلات الطويلة (فكر في زيادة سمك الكابلات أو إضافة مثبت جهد إذا لزم الأمر).
يعمل الجهاز الضوئي بشكل طبيعي (مؤشرات LED صحيحة)، لكن الباب الآلي ليس لديه إجراء مضاد للقرص	1. خطأ في الأسلاك (NO/NC متصل بشكل غير صحيح أو لم يتم توصيل طرف COM) 2. فشل نظام التحكم في الباب في التعرف على إشارات الأمان	1. أعد فحص الأسلاك مقابل دليل الأسلاك - تأكد من توصيل أطراف Green (NO)/Yellow (NC) و COM بواجهة إشارة الأمان لنظام التحكم في الباب. 2. تحقق من أن نظام التحكم في الباب مضبوط على وضع "إدخال مستشعر الأمان الخارجي". 3. اختبر إشارة الإخراج باستخدام مقياس متعدد لتأكيد أن الجهاز يرسل إشارات أمان.
غير قادر على الدخول في وضع الإخفاء	1. تتجاوز العملية نافذة مدتها 1 دقيقة بعد التشغيل 2. تسرب الضوء أثناء نزول الباب (حجب الشعاع المتقطع) 3. يتم حجب الشعاع السفلي بواسطة الحطام 4. فشل الباب/العائق في تلبية الحد الأدنى لمسافة الحجب المستمرة	1. أوقف تشغيل الجهاز وأعد تشغيله، ثم أكمل عملية التنشيط في غضون دقيقة واحدة. 2. قم بإصلاح ختم الباب لمنع الضوء الخارجي من التداخل مع الشبكة الضوئية. 3. قم بإزالة الغبار أو الحطام أو العوائق التي تعيق الشعاع السفلي. 4. اضبط سرعة إغلاق الباب أو موضع العائق لتلبية متطلبات مسافة الحجب المستمرة.

إرشادات التثبيت (خطوات مفصلة وقابلة للتشغيل)

التحضير قبل التثبيت:
- أكد ارتفاع وعرض فتح الباب الآلي - تأكد من أن ارتفاع الحماية (1729 ملم) ونطاق التشغيل (1-8 أمتار) للجهاز يتطابقان.
- تحقق من مصدر الطاقة: قم بإعداد مصدر طاقة DC12-24V مستقر (متوافق مع جهد التشغيل الخاص بالجهاز).
- افحص الجهاز: تحقق من أن الباعث والمستقبل والكابلات والموصلات سليمة (لا يوجد تلف أو وصلات مفكوكة).
عملية التركيب:
- حدد مواضع التركيب: قم بتركيب الباعث والمستقبل رأسيًا على جانبي إطار الباب الآلي، مع التأكد من أن الشبكة الضوئية موازية لاتجاه حركة الباب وتغطي فتح الباب بالكامل (لا توجد نقاط عمياء).
- استخدم فتحات التثبيت: قم بمحاذاة فتحات التثبيت الخاصة بالجهاز مع إطار الباب، وثبتها بمسامير مطابقة (تأكد من التثبيت الثابت لتجنب عدم المحاذاة الناتجة عن الاهتزاز).
- ترتيب الكابلات: قم بتوجيه الكابلات التي يبلغ طولها 8 أمتار (جهاز الإرسال) و 4 أمتار (جهاز الاستقبال) على طول إطار الباب، مع تجنب الحواف الحادة أو المناطق ذات الضغط العالي (منع تلف الكابلات).
الأسلاك والتصحيح:
- اتبع دليل الأسلاك لتوصيل الطاقة والأرضي وكابلات الإشارة - تحقق مرة أخرى لتجنب عكس الموجب/السالب أو توصيل NO/NC بالطاقة الموجبة.
- قم بتشغيل الجهاز: راقب مؤشرات LED - يشير الضوء الأزرق الثابت لجهاز الإرسال والضوء الأزرق الثابت لجهاز الاستقبال إلى التشغيل العادي.
- قم بمحاذاة الشبكة الضوئية: إذا كان الضوء الأزرق لجهاز الاستقبال يومض، فاضبط أوضاع الباعث/المستقبل حتى يصبح الضوء ثابتًا (نجاح محاذاة الشعاع).
- قم بتنشيط وضع الإخفاء: أكمل خطوات تنشيط لمس الأسلاك كما هو موضح للتكيف مع تشغيل الباب الآلي.

تحذيرات الاستخدام والصيانة (تذكيرات مفصلة)

حماية الكابل: حافظ على كابلات التوصيل بعيدًا عن موصلات الجهد العالي/التيار العالي أو آلات الأبواب أو مسارات الرافعة الشوكية لتجنب التداخل أو البثق أو التلف.
صيانة العدسة: امسح عدسات الباعث/المستقبل بانتظام بقطعة قماش ناعمة وجافة لإزالة الغبار أو بقع الزيت أو التكثف - ستؤثر العدسات المتسخة على دقة الكشف.
الحماية المادية: لا تقم بثني الجهاز أو لفه أو إسقاطه؛ تجنب خدش غلاف سبائك الألومنيوم أو العدسات بالأشعة تحت الحمراء.
تجنب مصدر الضوء: امنع أشعة الشمس المباشرة أو مصادر الضوء الأخرى بالأشعة تحت الحمراء من السطوع على جهاز الاستقبال (يتجنب المشغلات الخاطئة أو فشل الكشف).
استخدام وضع الإخفاء: تأكد من أن الباب أو العائق المستخدم لوضع الإخفاء يفي بمتطلبات الحد الأدنى لمسافة الحجب المستمرة (اتبع مواصفات دليل المستخدم).
التكيف مع درجة الحرارة: في البيئات القاسية (مثل التخزين البارد أقل من -20 درجة مئوية أو ورش العمل ذات درجة الحرارة العالية فوق +60 درجة مئوية)، قم بتأكيد نطاق درجة حرارة التشغيل للجهاز قبل الاستخدام.
الفحص المنتظم: اختبر بشكل دوري وظائف منع القرص ووضع الإخفاء للتأكد من أن الجهاز يعمل بشكل طبيعي؛ تحقق من إحكام الأسلاك وسلامة الموصل.
