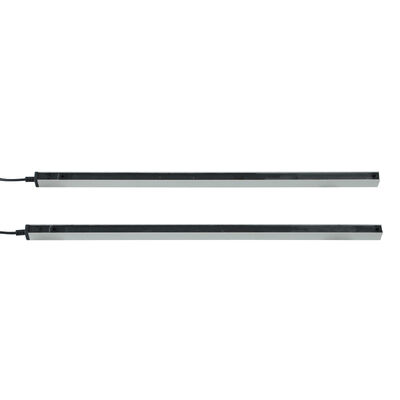

حاجز كهروضوئي بتقييم IP67 للتخزين البارد والأبواب الصناعية عالية السرعة

مكان المنشأ	الصين
اسم العلامة التجارية	JUTAI
إصدار الشهادات	CE
رقم الموديل	CL20-8L
وثيقة	CL05-8L User Manual.pdf
الحد الأدنى لكمية	1
الأسعار	negotiable
تفاصيل التغليف	كارتون
وقت التسليم	5 - 8 أيام عمل
شروط الدفع	T/T، L/C، D/A، D/P، ويسترن يونيون، باي بال،، موني جرام، أليباي
القدرة على العرض	1000 قطعة في الشهر

تفاصيل المنتج

تصنيف الملكية الفكرية	IP67	وظيفة	تقطيع
الاستشعار عن بعد	8 م	مادة	سبائك الألومنيوم
ميزة	مقاومة للتآكل	جهد الطاقة	DC12-24V
درجة حرارة التشغيل	-20 ~ 60 ℃	التشغيل الحالي	< 50mA
الإخراج	لا / نك، كوم	العمل الحالي	<20mA@DC12V-24V
مواصفة	20002115 ملم
إبراز	حاجز كهروضوئي بتقييم IP67 للتخزين البارد,ستارة ضوئية للأبواب الصناعية عالية السرعة,ستارة ضوئية للإخماد بتقييم IP67 , industrial high speed door light curtain , IP67 rated blanking light curtain

اترك رسالة

منتوج وصف

حاجز كهروضوئي بتقييم IP67 للتخزين البارد والأبواب الصناعية عالية السرعة 0

حاجز كهروضوئي بتقييم IP67 للأبواب الصناعية عالية السرعة والتخزين البارد

يعتبر الحاجز الكهروضوئي من سلسلة JUTAI CL حلاً أمانًا بالأشعة تحت الحمراء مصممًا خصيصًا لبيئات التخزين البارد والأبواب الصناعية عالية السرعة. إنه يعرض شبكة غير مرئية من أشعة الضوء بين الباعث والمستقبل، مما يؤدي على الفور إلى تشغيل استجابات السلامة (عكس الباب، إيقاف المعدات) عند التعدي - مما يمنع بشكل فعال حوادث القرص أو السحق أو الاصطدام. بفضل حماية IP67، والقدرة على التكيف مع درجات الحرارة الواسعة، وأوضاع التشغيل المزدوجة، فإنه يوفر أداءً موثوقًا به في الظروف القاسية لمرافق التخزين البارد ومناطق الأبواب الصناعية ذات الحركة المرورية العالية.

المواصفات الأساسية (جدول المعلمات التفصيلية)

المعلمة	تخصيص
سلسلة الموديل	CL05، CL10، CL15، CL20، CL25 (مع اللاحقة -8L/-16L)
ارتفاع الحماية	500 مم إلى 2500 مم (حسب الموديل)
عدد الحزم	8 حزم أو 16 حزمة
تباعد الحزمة	100 ملم
نطاق الكشف	ما يصل إلى 8 أمتار (من جهاز الإرسال إلى جهاز الاستقبال)
دقة الكشف	يكتشف الأشياء الصغيرة مثل 50 مم
وقت الاستجابة	≤20ms
مزود الطاقة	12-24VDC ±10%
تيار التشغيل	جهاز الإرسال: <65mA @DC12V؛ جهاز الاستقبال: <20mA @DC12V
تكوين الإخراج	1 مرحل أمان (NO/NC قابل للتحديد) + طرف COM
تصنيف الحماية	IP67 (مقاوم للأتربة + مقاوم للماء)
مادة السكن	سبائك الألومنيوم
درجة حرارة التشغيل	-20 درجة مئوية إلى +60 درجة مئوية (نطاق ممتد يصل إلى -25 درجة مئوية متاح للتخزين البارد)
طول الكابل	جهاز الإرسال: 8 أمتار؛ جهاز الاستقبال: 4 أمتار
نوع الموصل	موصل ذكر M8 بـ 5 أقطاب (جهاز إرسال/جهاز استقبال)
معايير السلامة	معتمد من CE، متوافق مع مبادئ EN 61496-1/-2
مؤشرات LED	جهاز الإرسال: أزرق ثابت (عادي)، أحمر وامض سريع (الجهد <9V or>28V) جهاز الاستقبال: أحمر ثابت (محجوب)، أزرق ثابت (غير محجوب)، أزرق وامض (عدم محاذاة)

المزايا الرئيسية (المستهدفة للتخزين البارد والأبواب عالية السرعة)

1. حماية قوية IP67

محكم الإغلاق تمامًا ومقاوم للغمر المؤقت في الماء، ويتحمل الغسيل بالضغط العالي والغبار والرطوبة.
مثالي لرطوبة التخزين البارد والغبار الصناعي والأبواب عالية السرعة المثبتة في الهواء الطلق.

2. القدرة على التكيف مع التخزين البارد

تشغيل مستقر من -20 درجة مئوية إلى +60 درجة مئوية؛ نطاق ممتد اختياري للتخزين البارد الشديد (-25 درجة مئوية).
يقاوم التكثف والتجمد، مما يضمن سلامة غير منقطعة في غرف التجميد والمستودعات المبردة.

3. أوضاع التشغيل المزدوجة

وضع الحماية القياسي: حماية كاملة للمنطقة - أي مقاطعة للحزمة تؤدي إلى إخراج أمان فوري (مثالي لحماية الأفراد).
وضع الإخفاء (كتم الصوت): يسمح بمرور آمن لهياكل الأبواب دون إنذارات كاذبة، مصمم خصيصًا للحواف الأمامية للأبواب عالية السرعة.

4. توافق الأبواب عالية السرعة

≤20ms يتوافق وقت الاستجابة السريع مع سرعة تشغيل الأبواب عالية السرعة، مما يلغي تأخر السلامة.
خيارات متعددة للطول (500 مم - 2500 مم) والحزمة (8/16) تناسب أحجام الأبواب عالية السرعة المختلفة.

5. سهولة التكامل والتشخيص

تبسط الكابلات المشفرة بالألوان وموصلات M8 ذات 5 أقطاب الأسلاك إلى وحدات التحكم في الأبواب أو مرحلات الأمان.
تساعد أدوات المحاذاة المدمجة والأقواس القابلة للتعديل في التركيب السريع على إطارات الأبواب المختلفة.
توفر مؤشرات LED المرئية نظرة سريعة على حالة الطاقة والمحاذاة والانسداد.

دليل الأسلاك (الجدول القياسي)

مكون	لون السلك	وظيفة	ملاحظات
جهاز الإرسال	أحمر	12-24VDC مزود طاقة موجب	قم بالتوصيل بالطرف الموجب لمصدر الطاقة
جهاز الإرسال	أسود	الأرضي (GND)	قم بالتوصيل بالطرف السالب لمصدر الطاقة
جهاز الإرسال	أخضر/أصفر/أبيض	احتياطي	لا يلزم الاتصال للاستخدام الأساسي
جهاز الاستقبال	أحمر	12-24VDC مزود طاقة موجب	نفس توصيل الطاقة بجهاز الإرسال
جهاز الاستقبال	أسود	الأرضي (GND)	نفس توصيل الأرضي لجهاز الإرسال
جهاز الاستقبال	أخضر	إخراج NO/NC (افتراضي NO)	قم بالتوصيل بمدخل إشارة نظام التحكم في الباب
جهاز الاستقبال	أصفر	NC قابل للتكوين	قم بالتنشيط عبر إعداد وضع الإخفاء
جهاز الاستقبال	أبيض	COM (طرف مشترك)	طرف مطابق لإخراج NO/NC

تحذير هام

لا تقم بتوصيل أطراف NO/NC بالطرف الموجب لمصدر الطاقة - فهذا سيتلف المرحل البصري.

خطوات تنشيط وضع الإخفاء

قم بتشغيل الجهاز وتأكيد الأسلاك الصحيحة.
في غضون دقيقة واحدة من التشغيل، المس السلك الأخضر لجهاز الاستقبال بـ GND (السلك الأسود) خمس مرات.
يومض الضوء الأحمر لجهاز الاستقبال للتأكيد على التنشيط: يتحول السلك الأصفر إلى وضع NC، ويتم تمكين وضع الإخفاء.

سيناريوهات التطبيق (القائمة المستهدفة)

التخزين البارد

أبواب التخزين البارد، مداخل غرف التجميد، أبواب الوصول إلى المستودعات المبردة.
ممرات نقل المواد في مرافق التخزين ذات درجة الحرارة المنخفضة.

الأبواب الصناعية عالية السرعة

أبواب اللف السريع عالية السرعة، وأبواب التأرجح السريع، والأبواب الصناعية المقطعية.
الأبواب السريعة لمركز الخدمات اللوجستية، والأبواب عالية السرعة لخط إنتاج المصنع.

إعدادات صناعية أخرى

أبواب رصيف التحميل، والأبواب الآلية للمستودعات، وأبواب مصنع معالجة الأغذية.
حماية محيط الآلات (الناقلات، وآلات التعبئة والتغليف) بالقرب من المداخل.

استكشاف الأخطاء وإصلاحها (جدول المشاكل والحلول)

أعراض الخطأ	الأسباب المحتملة	الحلول
يومض الضوء الأزرق لجهاز الاستقبال (عند التشغيل)	عدم محاذاة جهاز الإرسال والاستقبال	أعد ضبط المواضع لضمان المحاذاة المتوازية
يومض الضوء الأحمر لجهاز الإرسال بسرعة	جهد إمداد الطاقة <9V or>28V	قم بتثبيت مصدر الطاقة لتلبية متطلبات 12-24VDC ±10%
يعمل الحاجز الضوئي، ولكن لا يوجد إجراء أمان (الباب/المعدات)	خطأ في الأسلاك	أعد فحص الأسلاك مقابل الدليل؛ تأكد من توصيل NO/NC بأطراف التحكم الصحيحة
تعذر الدخول إلى وضع الإخفاء	1. تسرب الضوء أثناء نزول الباب 2. الحزمة السفلية مسدودة بالحطام/الجليد 3. فشل الباب/العائق في تلبية مسافة الحجب المستمرة الدنيا	1. قم بإصلاح ختم الباب لمنع تسرب الضوء 2. قم بإزالة الحطام/الجليد الذي يسد الحزمة 3. اضبط الباب/العائق لتلبية متطلبات المسافة

تحذيرات الاستخدام والصيانة (تذكيرات رئيسية)

حافظ على الكابلات بعيدًا عن موصلات الجهد العالي/التيار العالي لتجنب التداخل.
امسح بانتظام عدسات جهاز الإرسال/الاستقبال بقطعة قماش جافة وناعمة لإزالة الغبار أو التكثف أو الجليد (هام للتخزين البارد).
لا تقم بثني الكابلات أو لفها أو سحبها بقوة؛ تجنب خدش العدسات بالأشعة تحت الحمراء.
امنع أشعة الشمس المباشرة أو مصادر ضوء الأشعة تحت الحمراء من السطوع على جهاز الاستقبال (يتجنب المشغلات الخاطئة).
في التخزين البارد، قم بالتركيب بعيدًا عن ملامسة الجليد/الصقيع المباشر لحماية الغلاف والعدسات.
