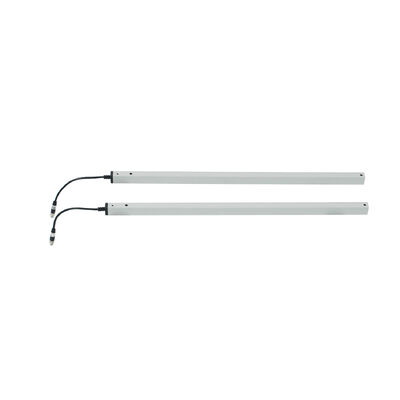

نظام ستارة الضوء المهنية للسلامة للتعامل مع المواد وسلامة الباب الآلي
| مكان المنشأ | الصين |
|---|---|
| اسم العلامة التجارية | JUTAI |
| إصدار الشهادات | CE |
| رقم الموديل | CL20-8L |
| وثيقة | CL05-8L User Manual.pdf |
| الحد الأدنى لكمية | 1 |
| الأسعار | negotiable |
| تفاصيل التغليف | كارتون |
| وقت التسليم | 5 - 8 أيام عمل |
| شروط الدفع | T/T، L/C، D/A، D/P، ويسترن يونيون، باي بال، موني جرام، أليباي |
| القدرة على العرض | 1000 قطعة في الشهر |
تفاصيل المنتج
| تصنيف IP | IP67 | وظيفة | تقطيع |
|---|---|---|---|
| مسافة الاستشعار | 8 م | مادة | سبائك الألومنيوم |
| ميزة | مقاومة للتآكل | جهد الطاقة | تيار مستمر 12-24 فولت |
| درجة حرارة التشغيل | -20 ~ 60 ℃ | التشغيل الحالي | < 50mA |
| الإخراج | لا / نك، كوم | العمل الحالي | <20mA@DC12V-24V |
| مواصفة | 2000*21*15 ملم | ||
| إبراز | نظام الستارة الضوئية للسلامة IP67,الستار الضوئي للتعامل مع المواد,الستار الآلي لضمان الباب |
||
منتوج وصف
نظام ستارة الضوء الاحترافي للسلامة لمناولة المواد وباب أوتوماتيكي
نظام ستارة الضوء الاحترافي JUTAI CL20-8L هو حل استشعار وقائي مخصص مصمم لسيناريوهات مناولة المواد وسلامة الأبواب الأوتوماتيكية. يشكل شبكة حماية غير مرئية مكونة من 8 أشعة بين المرسل والمستقبل، مما يؤدي فورًا إلى استجابات السلامة (مثل إيقاف المعدات، عكس اتجاه الباب) عند دخول الأفراد أو المواد أو الأدوات إلى منطقة الكشف. هذا يمنع بشكل فعال حوادث القرص، السحق، أو الاصطدام في سير عمل مناولة المواد (الناقلات، المركبات الموجهة ذاتيًا، أرصفة التحميل) وعمليات الأبواب الأوتوماتيكية (الأبواب السريعة، الأبواب الدوارة)، ويعمل كمكون سلامة حاسم في البيئات الصناعية والتجارية.
المواصفات الأساسية
| المعلمة | المواصفات |
|---|---|
| الموديل | CL20-8L |
| جهد التشغيل | DC12-24V |
| تيار التشغيل | المرسل: <65mA @DC12V؛ المستقبل: <20mA @DC12V |
| تكوين الإخراج | إخراج مرحل عادي مفتوح/عادي مغلق (افتراضي عادي مفتوح، قابل للتكوين إلى عادي مغلق)؛ يتضمن طرف COM |
| تصنيف الحماية | IP67 (مقاوم للغبار + مقاوم للماء) |
| مادة الهيكل | سبائك الألومنيوم |
| نطاق التشغيل (من المرسل إلى المستقبل) | 1-8 متر |
| أقصى ارتفاع للحماية | 1729 ملم |
| عدد الخلايا الضوئية | 8 أشعة |
| طول الكابل | المرسل: 8 متر؛ المستقبل: 4 متر |
| نوع الموصل | المرسل: موصل ذكر M8 بخمسة أقطاب؛ المستقبل: موصل ذكر M8 بخمسة أقطاب |
| درجة حرارة التشغيل | -20 درجة مئوية ~ +60 درجة مئوية |
| الوظيفة الرئيسية | حماية سلامة مناولة المواد + منع القرص للأبواب الأوتوماتيكية + وضع الإلغاء (منع الإنذارات الكاذبة) |
| مؤشرات حالة LED | المرسل: أزرق ثابت (تشغيل عادي)؛ أحمر وامض بسرعة (جهد <9V or>28 فولت) المستقبل: أحمر ثابت (تم حظر الجسم/الأفراد)؛ أزرق ثابت (لا يوجد عائق)؛ أزرق وامض (تشغيل الطاقة الأول، عدم محاذاة المرسل والمستقبل) |
الوظائف والمزايا الرئيسية
حماية سلامة مناولة المواد
- يتكيف مع سير العمل الديناميكي: يكشف عن الأفراد أو المواد بالقرب من الناقلات، المركبات الموجهة ذاتيًا، أو أرصفة التحميل، مما يؤدي إلى إيقاف المعدات لتجنب الاصطدامات.
- تغطية واسعة: يغطي ارتفاع الحماية البالغ 1729 ملم مناطق نقل المواد، مما يمنع المخاطر من سقوط البضائع أو الدخول العرضي.
تخصص منع القرص للأبواب الأوتوماتيكية
- يستهدف مخاطر تشغيل الباب: يمنع قرص الأيدي أو الأطراف أو المواد أثناء إغلاق الباب الأوتوماتيكي (الأبواب السريعة، الأبواب الدوارة).
- وضع الإلغاء: يحظر القناة الأولى دون تشغيل استجابات السلامة، ويتكيف مع هياكل فجوات الباب ويتجنب الإنذارات الكاذبة من التشغيل العادي للباب.
أداء قوي وموثوق
- حماية IP67: يتحمل الغبار، رذاذ الماء، والبيئات الصناعية القاسية، ومناسب لمناطق مناولة المواد ذات الغبار أو الرطوبة المتكررة.
- تكيف واسع مع درجات الحرارة: يعمل بثبات في مستودعات التخزين الباردة ذات درجات الحرارة المنخفضة أو في الورش ذات درجات الحرارة العالية (-20 درجة مئوية ~ +60 درجة مئوية).
- هيكل متين: هيكل من سبائك الألومنيوم يقاوم التآكل الميكانيكي، الاهتزاز، والتآكل من معدات مناولة المواد.
سهولة التكامل والتشغيل
- أسلاك ملونة: تبسط التوصيل بأنظمة التحكم في مناولة المواد ولوحات الأبواب الأوتوماتيكية.
- مؤشرات LED بديهية: تتيح التحقق السريع من الحالة (عادي/محظور/غير محاذي/مشاكل الجهد) دون أدوات احترافية.
- إخراج قابل للتكوين: يدعم التبديل بين عادي مفتوح/عادي مغلق من خلال عملية بسيطة لمطابقة متطلبات أنظمة التحكم المختلفة.
دليل الأسلاك
| المكون | لون السلك | الوظيفة | ملاحظات |
|---|---|---|---|
| المرسل | أحمر | مصدر طاقة موجب DC12-24V | قم بالتوصيل بطرف مصدر الطاقة الموجب |
| المرسل | أسود | أرضي (GND) | قم بالتوصيل بطرف مصدر الطاقة السالب |
| المرسل | أخضر | احتياطي | لا حاجة للتوصيل في الاستخدام الأساسي |
| المرسل | أصفر | احتياطي | لا حاجة للتوصيل في الاستخدام الأساسي |
| المرسل | أبيض | احتياطي | لا حاجة للتوصيل في الاستخدام الأساسي |
| المستقبل | أحمر | مصدر طاقة موجب DC12-24V | نفس توصيل طاقة المرسل |
| المستقبل | أسود | أرضي (GND) | نفس توصيل أرضي المرسل |
| المستقبل | أخضر | عادي مفتوح/عادي مغلق (افتراضي عادي مفتوح) | قم بالتوصيل بمدخل إشارة نظام التحكم في مناولة المواد/الباب |
| المستقبل | أصفر | قابل للتكوين عادي مغلق | تفعيل عبر إعداد وضع الإلغاء |
| المستقبل | أبيض | طرف مشترك (COM) | الطرف المطابق للإخراج العادي المفتوح/العادي المغلق |
تحذير هام: لا تقم بتوصيل أطراف عادي مفتوح/عادي مغلق بطرف مصدر الطاقة الموجب، لأن ذلك سيتلف مرحل الضوء.
خطوات تكوين وضع الإلغاء وعادي مغلق
- قم بتشغيل النظام وتأكد من صحة الأسلاك.
- في غضون دقيقة واحدة من تشغيل الطاقة، المس السلك الأخضر للمستقبل بطرفه الأرضي (السلك الأسود) خمس مرات.
- لاحظ وميض الضوء الأحمر للمستقبل لتأكيد التفعيل: يتحول السلك الأصفر إلى وضع عادي مغلق، ويتم تمكين وضع الإلغاء.
سيناريوهات التطبيق
مناولة المواد
- أنظمة الناقلات (نقاط التحميل/التفريغ، محطات النقل)
- مسارات المركبات الموجهة ذاتيًا (AGV)
- أرصفة التحميل (أبواب نقل المواد)
- خطوط التعبئة والتغليف (بالقرب من الآلات المتحركة)
- نقاط الوصول إلى أنظمة تخزين/استرجاع المستودعات
الأبواب الأوتوماتيكية
- الأبواب السريعة (خطوط الإنتاج، مراكز اللوجستيات)
- الأبواب الدوارة (المستودعات، المداخل الخلفية للمتاجر)
- الأبواب الصناعية المقسمة (ورش المصانع)
- أبواب التخزين البارد (مرافق تخزين المواد)
استكشاف الأخطاء وإصلاحها
| أعراض الخطأ | الأسباب المحتملة | الحلول |
|---|---|---|
| يومض الضوء الأزرق للمستقبل بعد تشغيل الطاقة | عدم محاذاة المرسل والمستقبل | أعد ضبط موضع الوحدتين لضمان المحاذاة المتوازية |
| يومض الضوء الأحمر للمرسل بسرعة | جهد مصدر الطاقة <9V or>28 فولت | تحقق من استقرار مصدر الطاقة لتلبية متطلبات DC12-24V |
| ستارة الضوء تعمل بشكل طبيعي، ولكن لا يوجد إجراء سلامة (معدات/باب) | خطأ في الأسلاك | أعد فحص الأسلاك مقابل دليل الأسلاك؛ تأكد من توصيل عادي مفتوح/عادي مغلق بطرف الإشارة الصحيح للنظام |
| غير قادر على الدخول إلى وضع الإلغاء | 1. تسرب الضوء أثناء نزول الباب 2. الشعاع السفلي محظور بالحطام/المواد 3. الباب/العائق يفشل في تلبية الحد الأدنى لمسافة الحظر المستمر |
1. قم بإصلاح إغلاق الباب لمنع تسرب الضوء 2. قم بإزالة الحطام أو المواد التي تحظر الشعاع 3. قم بضبط الباب أو العائق لتلبية متطلبات مسافة الحظر المستمر |
تحذيرات الاستخدام والصيانة
- حافظ على أسلاك التوصيل بعيدًا عن الموصلات ذات الجهد العالي/التيار العالي لتجنب التداخل أو التلف.
- امسح عدسات المرسل/المستقبل بانتظام بقطعة قماش جافة وناعمة لإزالة الغبار، بقايا المواد، أو التكثف.
- لا تقم بثني، لف، أو سحب الكابلات بقوة؛ تجنب خدش عدسات الأشعة تحت الحمراء.
- منع أشعة الشمس المباشرة أو مصادر الضوء تحت الحمراء الأخرى من السطوع على المستقبل (لتجنب المشغلات الكاذبة).
- تأكد من أن الباب أو العائق المستخدم لوضع الإلغاء يلبي الحد الأدنى لمتطلبات مسافة الحظر المستمر.
