شبكة أضواء السلامة للأبواب المتدفقة وأبواب السرعة العالية مع وظيفة وضع التبريد

مكان المنشأ الصين
اسم العلامة التجارية JUTAI
إصدار الشهادات CE
رقم الموديل CL20-8L
وثيقة CL05-8L User Manual.pdf
الحد الأدنى لكمية 1
الأسعار negotiable
تفاصيل التغليف كارتون
وقت التسليم 5 - 8 أيام عمل
شروط الدفع T/T، L/C، D/A، D/P، ويسترن يونيون، باي بال،، موني جرام، أليباي
القدرة على العرض 1000 قطعة في الشهر
تفاصيل المنتج
تصنيف الملكية الفكرية IP67 وظيفة تقطيع
الاستشعار عن بعد 8 م مادة سبائك الألومنيوم
ميزة مقاومة للتآكل جهد الطاقة DC12-24V
درجة حرارة التشغيل -20 ~ 60 ℃ التشغيل الحالي < 50mA
الإخراج لا / نك، كوم العمل الحالي <20 مللي أمبير @ تيار مستمر 12 فولت
مواصفة 2000*21*15 ملم
إبراز

شبكة أضواء الأمان للأبواب المتدفقة,الستار الضوئي الضوئي ip67,شبكة أمان الأبواب عالية السرعة

,

IP67 blanking light curtain

,

High speed door safety grid

اترك رسالة
منتوج وصف



وصف المنتج

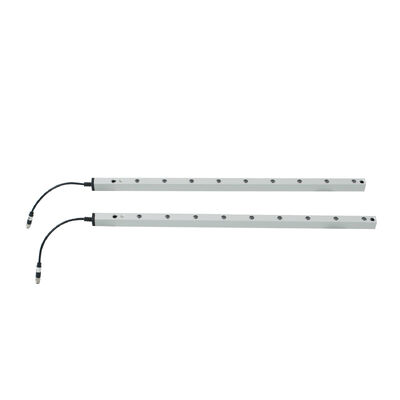

شبكة أضواء السلامة للأبواب المتدفقة وأبواب السرعة العالية مع وظيفة وضع التبريد 0


شبكة أضواء السلامة للأبواب المتدفقة وأبواب السرعة العالية مع وظيفة وضع التبريد

شبكة الضوء الآمنة JUTAI CL20-8L هي جهاز حماية متخصص للأبواب المتدحرجة والأبواب عالية السرعة ، وتتميز بوضع التبريد لتجنب الإنذارات الكاذبة.تشغيل استجابات السلامة الفورية (انعكاس الباب / إيقافه) عند الاختراقمع الحماية IP67 ومحفظة سبيكة الألومنيوم الصلبة، فهي متينة لبيئات قاسية.

المواصفات الأساسية (جدول المعلمات)

المعلم المواصفات
الجهد العامل DC12-24V
التيار العامل جهاز الإرسال < 65mA @ DC12V ؛ جهاز الاستقبال < 20mA @ DC12V
تكوين الإخراج مخرج إرسال NO/NC (يمكن تكوينه)
تصنيف الحماية IP67 (عازمة على الغبار والماء)
مواد السكن سبيكة الألومنيوم
نطاق العمل 1-8 متر (من جهاز الإرسال إلى جهاز الاستقبال)
الحد الأقصى لارتفاع الحماية 1729ملم
عدد الخلايا الضوئية 8
طول الكابل جهاز الإرسال 8m، جهاز الاستقبال 4m
نوع الجهاز جهاز الإرسال: ذكر M8 ذو 5 أعمدة؛ جهاز الاستقبال: ذكر M8 ذو 4 أعمدة
درجة حرارة العمل -20°C ~ +60°C
وظيفة خاصة وضع التوقف (حجب القناة الأولى دون إطلاق)
مؤشرات حالة LED جهاز الإرسال: الأزرق (العادي) ، الأحمر (عدم انتظام الجهد) ؛ جهاز الاستقبال: الأحمر (محجوب) ، الأزرق (غير محجوب) ، الأزرق المتوهج (خطأ التوجيه)

الميزات الرئيسية (النقاط الرئيسية)

  • وضع التخفيض: يمنع الإنذارات الكاذبة أثناء إغلاق الباب الطبيعي، ويتكيف مع فجوات الأبواب المتدحرجة / عالية السرعة.
  • الرد السريع: يتطابق مع تشغيل الباب عالي السرعة ، مما يؤدي إلى إجراءات السلامة الفورية لتجنب الحوادث.
  • IP67 الصمود: مقاومة للمياه والغبار والملوثات الصناعية للاستخدام في الخارج / البيئة القاسية.
  • تغطية شاملة: ارتفاع الحماية 1729mm يزيل النقاط العمياء للسلامة لفتحات الأبواب الواسعة.
  • التكامل السهل: الموصلات القياسية والكابلات المرموقة بالألوان (الأحمر = الطاقة + ، الأسود = GND ، الأخضر = NO / NC) تبسط الأسلاك.

دليل الأسلاك (الجدول)

مكون لون السلك الوظيفة
جهاز الإرسال/المستقبل أحمر إمدادات الطاقة الإيجابية DC12-24V
جهاز الإرسال/المستقبل أسود الأرض (GND)
المستقبل أخضر NO/NC Output (NO الافتراضي)
المستقبل الأبيض COM (المحطة المشتركة)
المستقبل أصفر NC قابلة للتكوين (عبر إعداد وضع التبريد)

إعداد وضع التبريد (خطوات)

  1. تشغيل الجهاز
  2. في غضون دقيقة واحدة، اضغط على سلك المستقبل الأخضر إلى GND خمس مرات (الضوء الأحمر يلمع للتأكيد).
  3. يتحول السلك الأصفر إلى وضع NC، يتم تفعيل وضع الإغلاق.

التطبيقات الرئيسية (النقاط الرئيسية)

  • الأبواب المتدحرجة (الصناعية، التجزئة، المستودعات)
  • الأبواب عالية السرعة (مصانع التصنيع ومراكز الخدمات اللوجستية)
  • الأبواب المتدحرجة القسرية (المصانع والمستودعات الكبيرة)
  • الأبواب المتحركة لمرافق التخزين التجارية

إصلاح الأخطاء (الجدول)

أعراض الخطأ الحلول
الأضواء المتمثلة ببطء إعادة تحديد جهاز الإرسال والإستقبال لتحديد تحديد الشعاع
ضوء أحمر متوهج سريع (مرسل) تحقق من مصدر الطاقة (تأكد من أن الجهد 9V-28V).
لا يوجد عمل مضاد للضغط (الشبكة الضوئية الطبيعية) التحقق من الأسلاك (تجنب توصيل NO / NC إلى المحطة الإيجابية لمصدر الطاقة).
لا يمكن الدخول إلى وضع التبريد 1. إصلاح تسرب الضوء أثناء نزول الباب. 2. إزالة الحطام الذي يحجب الحزمة السفلية. 3. تأكد من أن الباب / الحاجز يلبي الحد الأدنى من المسافة الحاجز المستمر.

تحذيرات الاستخدام

  • ابقي الكابلات بعيدة عن الموصلات عالية الجهد وآليات الأبواب
  • امسح العدسات بانتظام بقطعة قماش ناعمة وجافة لإزالة الغبار / الحطام.
  • لا ينحني / يلتوي الجهاز أو الكابلات ؛ تجنب أشعة الشمس المباشرة على جهاز الاستقبال.
  • تجنب خدش العدسات تحت الحمراء للحفاظ على دقة الكشف.
لمزيد من التفاصيل، زيارة:https://www.accesssecuritysolution.com/

شبكة أضواء السلامة للأبواب المتدفقة وأبواب السرعة العالية مع وظيفة وضع التبريد 1




شبكة أضواء السلامة للأبواب المتدفقة وأبواب السرعة العالية مع وظيفة وضع التبريد 2


شبكة أضواء السلامة للأبواب المتدفقة وأبواب السرعة العالية مع وظيفة وضع التبريد 3

شبكة أضواء السلامة للأبواب المتدفقة وأبواب السرعة العالية مع وظيفة وضع التبريد 4
