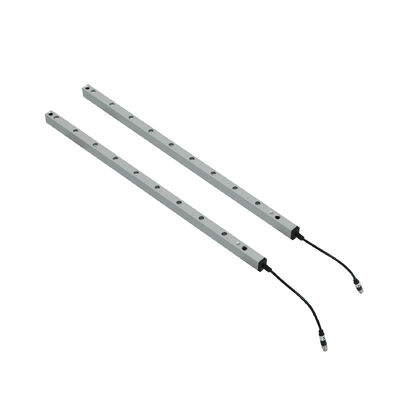

The JUTAI CL Series Safety Light Curtain emerges as a specialized protective sensing solution engineered to safeguard personnel and preserve operational safety across industrial and commercial scenarios—with a sharp focus on industrial automatic doors and garage doorsهيكلها المقاوم للماء والغبار مع تقنية الكشف الموثوق بها يشكل شبكة حماية غير مرئية تتفاعل على الفورالوقاية من حوادث القرص، وأضرار المعدات، ومخاطر السلامة في بيئات الباب عالية حركة المرور.
توفر عائلة المنتجات هذه مجموعة واسعة من النماذج ذات الأطوال المختلفة وتكوينات الشعاع ، مصممة لتتناسب مع أبعاد أنواع الأبواب المختلفة ومتطلبات السلامة الخاصة.تتراوح من وحدات ضيقة 500 ملم لأبواب المرآب الصغيرة إلى أنظمة 2500 ملم واسعة النطاق للأبواب التلقائية الصناعية، كل ستارة ضوئية مصممة لمدى طويل من الصمود، الكشف الدقيق،ودمج سلس مع أنظمة تحكم الأبواب القائمة.
تتألف سلسلة CL من 9 نماذج ، وتتميز بتصميمين للأسلاك (8 أسلاك و 16 أسلاك) وخمسة خيارات الطول لتغطية مجموعة كاملة من التطبيقات الصناعية وأبواب المرآب:
* يمكن أن يختلف نطاق الكشف الفعلي بناءً على الظروف البيئية مثل التعرض لأشعة الشمس أو الغبار أو الرطوبة.
معتمد IP67 ضد الماء والغبار، الستار الضوء يتفوق في بيئات الباب القاسية مقاومة للمطر والبرق الثقيل والحطام الصناعي.غطاءها المغلق من سبيكة الألومنيوم يتحمل الغرق في الماء مؤقتًا وتراكم الغبار الشديدلضمان أداء ثابت لأبواب المرآب الخارجية، الأبواب التلقائية للمستودع المتربة، أو مدخلات ورشة العمل الرطبة.
تعمل بشكل موثوق في نطاق من -20 °C إلى +60 °C ، مع نماذج متخصصة متوفرة لدرجات الحرارة المنخفضة للغاية إلى -25 °C. هذه التنوعية تجعلها مثالية للأبواب التلقائية للتخزين البارد ،أبواب المرآب الخارجية المعرضة للتذبذب الموسمي، والأبواب الصناعية في المرافق المتغيرة في درجة الحرارة.
- الوضع الطبيعي: يوفر حماية تغطية كاملة عبر منطقة الكشف بأكملها، مما يؤدي إلى عكس الباب على الفور أو التوقف كلما تم قطع أي شعاع.مثالية للأبواب التلقائية الصناعية ذات حركة المرور العالية حيث قد يدخل الأفراد أو الأشياء عن طريق الخطأ إلى طريق الباب.
- وضع التخفيض: مخصصة لتركيبات فجوة الباب، حيث من المتوقع حجب شعاع متسلسل أثناء إغلاق الباب العادي.هذا الوضع يزيل الإنذارات الكاذبة مع الحفاظ على الحماية من الاختراقات غير المقصودة.
مع المسافة بين الأشعة 100 ملم، يمكن للستار الضوئي أن يكتشف الأشياء الصغيرة مثل 50 ملم، وضمان عدم تجاهل أي خطر محتمل. هذا المستوى من الدقة أمر ضروري للحماية من الضغطمنع الأبواب من الإغلاق على اليدين، أطراف أو أشياء صغيرة بالقرب من الأبواب التلقائية الصناعية وأبواب المرآب.
معتمدة من قبل المعهد الأوروبي ومتوافقة مع معايير سلامة الآلات EN 61496 ، يلبي المنتج لوائح السلامة الدوليةسواء لأبواب المرآب التجارية أو المرافق الصناعية التي تعمل عبر الحدود.
مع استهلاك طاقة منخفض (≤4W) ، يقلل الستار الضوئي من تكاليف التشغيل على المدى الطويل والتأثير البيئي دون التضحية بالأداء.هذا التصميم توفير الطاقة مثالية للعمل على مدار الساعة 24 / 7 من الأبواب التلقائية الصناعية وأبواب المرآب التي تستخدم في كثير من الأحيان.
مجهز بموصولات M8 الذكورية القياسية ذات 5 أعمدة وأقواس تركيب قابلة للتعديل ، يسهل المنتج التثبيت على أنواع مختلفة من الأبواب.ويتكامل النظام بسلاسة مع معظم لوحات تحكم الأبواب، مما يقلل من وقت التثبيت لكل من التثبيتات الجديدة والتجديدات.
مؤشرات LED على كل من جهاز الإرسال والمتلقي توفر ردود فعل واضحة في الوقت الحقيقي:
- جهاز إرسال: ضوء أزرق ثابت (تشغيل طبيعي) ، ضوء أحمر متوهج بسرعة (عدم انتظام الجهد: < 9 فولت أو > 28 فولت).
- جهاز الاستقبال: ضوء أحمر ثابت (حجب شعاع / اكتشاف اختراق) ، ضوء أزرق ثابت (لا عائق) ، ضوء أزرق لامض (يتطلب محاذاة بعد التشغيل الأولي).
هذا يسمح لإصلاح الأخطاء بسرعة ويضمن أن المشغلين يمكنهم التحقق بسهولة من حالة النظام.
- أبواب عالية السرعة: يسمح بإيقاف أو عكس الأبواب سريعة الإغلاق في مصانع التصنيع ومراكز التوزيع ومراكز الخدمات اللوجستية
- أبواب الستار: يحمي من الإمساك في المستودعات، المدخلات الخلفية للبيع بالتجزئة، والمرافق الصناعية مع استخدام الباب بشكل متكرر.
- الأبواب القطاعية: يوفر مراقبة السلامة للأبواب الصناعية الكبيرة في المصانع والمستودعات ، تغطي الفتحات الواسعة مع الكشف الموثوق به.
- أبواب التخزين البارد: يوفر أداء ثابت في البيئات ذات درجات الحرارة المنخفضة والرطوبة العالية ، مما يمنع إغلاق الباب على الموظفين أو المعدات.
- أبواب الحريق: يضمن الإغلاق الآلي الآمن أثناء حالات الطوارئ دون تعريض الموظفين بالقرب من مسار الباب للخطر.
- أبواب المرآب التجارية: يوفر حماية مضادة للضغط لمرسى التحميل، مرآب وقوف السيارات، ومداخل الأعمال مع حركة المرور الكثيرة للسيارات والمشاة.
- أبواب المرآب السكني: يحمي الأسر والحيوانات الأليفة والممتلكات من خلال منع الباب من الإغلاق على الأشخاص أو الأشياء في الممرات.
- مصانع معالجة الغذاء: يتحمل عمليات الغسل والرطوبة العالية للأبواب الآلية في مناطق الإنتاج.
- مراكز التخزين والخدمات اللوجستية: يحمي الموظفين والمعدات بالقرب من أبواب نظام التخزين والاسترداد الآلي.
- منشآت تصنيع السيارات: يحمي العمال بالقرب من أبواب خطوط التجميع الآلية ونقاط دخول/خروج المركبات.
يحتوي الستار الضوئي للسلامة من سلسلة CL على تثبيت سهل الاستخدام مصمم لتطبيقات الأبواب:
- خيارات تركيب مرنة للتثبيت الرأسي على إطارات الأبواب (متوافقة مع الأبواب التلقائية الصناعية وأبواب المرآب).
- عملية محاذاة بسيطة تسترشد بها مؤشرات LED تضمن تحديد موقع جهاز الإرسال والمستقبل.
- الكابلات المرموقة بالألوان للأسلاك المباشرة إلى أنظمة تحكم الأبواب ، مع تحذيرات واضحة لمنع التلف (لا يجب توصيل NO / NC بالمحطات الإيجابية لمصدر الطاقة).
- أوضاع إخراج NO / NC قابلة للتكوين من خلال إجراءات إعداد سهلة ، تتكيف مع متطلبات تحكم الباب المختلفة.
- تنشيط الوضع الخالي من التشغيل لسيناريوهات فجوة الباب ، وتجنب الإنذارات الكاذبة أثناء إغلاق الباب العادي.
يقدم النظام قدرات تشخيص شاملة لحل المشاكل الشائعة المتعلقة بالأبواب:
- الأضواء المتمثلة ببطء بعد التشغيل: إعادة ضبط جهاز الإرسال والمستقبل لتحديد محاذاة الشعاع بشكل صحيح.
- ضوء أحمر متوهج سريعًا (مرسل): تحقق من فولتاج مصدر الطاقة (تأكد من أن يقع ضمن نطاق 9V-28V).
- الستار الضوئي طبيعي ولكن لا يوجد عمل مضاد للضغط: تحقق من اتصالات الأسلاك بحثًا عن أخطاء.
- عدم القدرة على الدخول إلى وضع الحجب: تأكد من عدم وجود تسرب للضوء أثناء نزول الباب وأن الباب أو العقبة تلبي الحد الأدنى من مسافة الحجب المستمرة.
الصيانة الروتينية بسيطة
- امسح العدسات البصرية بقطعة قماش ناعمة جافة لإزالة الغبار أو الحطام.
- التحقق من المواءمة بشكل دوري، وخاصة بعد صيانة الباب.
- ابقي كابلات الاتصال بعيدة عن الموصلات عالية الجهد أو التيار العالي لتجنب التداخل.
- تجنب ثني أو تدوير الكابلات وحماية جهاز الاستقبال من أشعة الشمس المباشرة لمنع التشغيل الخاطئ.
- التصميم الخاص بالباب: مصممة لتلبية احتياجات السلامة الفريدة من الأبواب التلقائية الصناعية وأبواب المرآب، مع وضعين لتجنب الإنذارات الكاذبة.
- متانة: الحماية IP67 والمساكن من سبيكة الألومنيوم تضمن طول العمر في بيئات الأبواب القاسية
- الامتثال العالمي: تلبي معايير السلامة الدولية ، مناسبة للتنفيذ في جميع أنحاء العالم في البيئات التجارية والصناعية.
- التكامل السهل: متوافق مع معظم أنظمة تحكم الأبواب الحالية، مما يقلل من وقت التثبيت والتكاليف.
- خيارات التخصيص: 9 نماذج قياسية بالإضافة إلى إصدارات متخصصة منخفضة الحرارة لتتناسب مع أي حجم باب أو بيئة.
- الدعم المتفاني: المساعدة التقنية الشاملة، بما في ذلك إرشادات التثبيت واستكشاف الأخطاء لتطبيقات خاصة بالباب.
يتوفر الستار الضوئي للسلامة من سلسلة CL في 9 نماذج قياسية ، مع خيارات لتكوينات 8 أشعة أو 16 شعاعًا وأطوال تتراوح من 500 مم إلى 2500 مم.لمتطلبات مخصصة مثل مقاومة درجات الحرارة القصوى أو دمج الباب المتخصص، اتصل بفريق المبيعات لدينا مع تفاصيل الطلب الخاص بك.
- وحدة الإرسال
- وحدة الاستقبال
- دعامات تركيب وأجهزة تركيب
- كابلات الاتصال (الباعث: 8m؛ المستقبل: 4m)
- دليل المستخدم ودليل التثبيت
لمواصفات المنتجات، الأسعار، العينات، أو الاستشارات التقنية، يرجى الاتصال:
حماية الأبواب التلقائية الصناعية وأبواب المرآب الخاصة بك مع جوتاي IP67 مقاومة للماءضمان السلامة والامتثال لسنوات قادمة.
