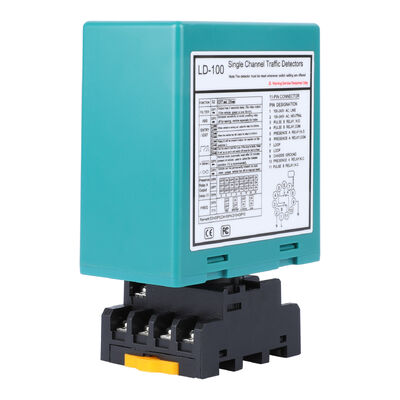

متوافق مع كاشف الحلقة أحادي وقناة مزدوجة للسيارات والشاحنات والدراجات النارية والرافعات الشوكية

مكان المنشأ	الصين
اسم العلامة التجارية	JUTAI
إصدار الشهادات	CE
رقم الموديل	LD-202
وثيقة	LD-200.202.pdf
الحد الأدنى لكمية	1
الأسعار	negotiable
تفاصيل التغليف	كرتون
وقت التسليم	5 - 8 أيام عمل
شروط الدفع	T/T، L/C، D/A، D/P، ويسترن يونيون، باي بال، موني جرام، أليباي
القدرة على العرض	1000 قطعة في الشهر

تفاصيل المنتج

متطلبات الطاقة	12-24 فولت	نطاق الدوران الذاتي	20-2000uh
حساسية	16 طريقة قابلة للتحديد/ الأعلى 0.010% ديسيلتر/لتر/الأدنى 2.56%	عملية درجة الحرارة	-40 ~ + 70 درجة
أوقات الاستجابة	التشغيل 10-90 مللي ثانية/إيقاف التشغيل 10-90 مللي ثانية	مواصفة	13.68.65.2
إبراز	كاشف حلقة قناة واحدة , كاشف حلقة قناة مزدوجة , كاشف الحلقة للسيارات والشاحنات

اترك رسالة

منتوج وصف

كاشف حلقة قناة واحدة ومزدوجة متوافق مع السيارات الشاحنات الدراجات النارية الشاحنات

أجهزة الكشف عن الحلقة القناة الواحدة والثنائية هي حلول الكشف عن المركبات الصناعية المصممة للتوافق العالمي مع السيارات والشاحنات والدراجات النارية والشاحنات وغيرها من أنواع المركبات.مصممة للتكيف مع سيناريوهات صناعية وتجارية ومواقف للسيارات المختلفة هذه أجهزة الكشف تجمع بين الحساسية القابلة للتعديلوتكوين مرن لتوفير الكشف الدقيق عبر، المركبات المتوسطة والثقيلة.

مجموعة منتجاتنا تلبي احتياجات الكشف المختلفة مع الحفاظ على التوافق العالمي للسيارات:

أجهزة الكشف عن حلقة القناة الواحدة (LD100 AC / LD102 DC): مثالية للكشف عن المركبات في نقطة واحدة ، متوافقة مع جميع أنواع المركبات الشائعة لأتمتة البوابة ، وتفعيل الباب الصناعي ، ومراقبة الوصول الأساسية.
أجهزة الكشف عن حلقة القناة المزدوجة (LD200 AC / LD202 DC): مجهزة بإستشعار الاتجاه ومراقبة المنطقة المزدوجة ، متوافقة عالميا مع العديد من المركبات لحساب دخول / خروج ، وتحليل تدفق المرور ، ومراقبة الوصول إلى العديد من المسارات.

جميع أجهزة الكشف تمتلك حساسية قابلة للتعديل الدقيق وتصميم مضاد للتداخلضمان تحديد موثوقة لأحجام مختلفة من المركبات دون إطلاقات كاذبة من الدراجات النارية المدمجة إلى الشاحنات الكبيرة والشاحنات الثقيلة.

الخصائص الرئيسية (المزايا الأساسية للتوافق العالمي للسيارات)

حساسية قابلة للتعديل لتكيف مع العديد من المركبات: توفر نماذج القناة الواحدة ضبط حساسية 16 مستوى ؛ توفر نماذج القناة المزدوجة تعديل مستقل 8 مستويات لكل قناة. This precision allows the detector to adapt to the magnetic field changes of different vehicle sizes—effectively detecting lightweight motorcycles (low magnetic signature) and heavy trucks/forklifts (strong magnetic signature) alike.
الخوارزمية العالمية للكشف عن المركبات: منطق الكشف الأمثل تم معايرته خصيصًا للسيارات والشاحنات والدراجات النارية والشاحنات الشوكية ، مما يقلل من الكشف المفقود أو الإثارة الخاطئة الناجمة عن مختلف أوزان وحجم المركبات.
أجهزة استشعار اتجاهية مزدوجة القناة (غير القناة المزدوجة): 3 أنماط توجيه قابلة للتكوين تحدد بدقة اتجاه السير لجميع أنواع المركبات، ودعم حساب الدخول / الخروج لمواقف السيارات للسيارات المختلطة والأواقف الصناعية.
الصناعية الصلبة: المنازل المقاومة للطقس والغبار، نطاق درجة حرارة التشغيل من -40 درجة مئوية إلى +70 درجة مئوية، وتسامح الرطوبة غير المكثفة بنسبة 95٪ مناسبة لمواقف السيارات في الهواء الطلق، ورش العمل الصناعية،وأرصفة التحميل التي تعمل فيها أنواع المركبات المختلطة.
تصميم مكافحة التداخل: تردد قابل للاختيار بـ 4 خطوات (20-80 كيه هرتز للقناة الواحدة ؛ 20-100 كيه هرتز للقناة المزدوجة) يزيل الكلام المتقاطع مع الحلقات المجاورة أو المعدات الصناعية ،ضمان الكشف المستقر حتى في البيئات المعقدة مع حركات المركبات المتعددة.
تكوين ودمج سهل: التحكم في مفتاح DIP للحساسية ، وأوضاع التشغيل (الحضور / النبض / الاتجاه) ، والتردد ؛ زر إعادة ضبط يدوي للإعداد السريع. يتكامل بسلاسة مع أجهزة تحكم البوابة ، عدادات المرور ،وأنظمة مراقبة الوصول في سيناريوهات المركبات المختلطة.
مراقبة الحالة في الوقت الحقيقي: مؤشرات LED للطاقة وحالة الكشف وأخطاء الحلقة (الدائرة القصيرة / المفتوحة) ، مما يتيح استكشاف المشاكل السريع لتقليل وقت التوقف في المناطق ذات حركة المرور المختلطة.

ملخص المواصفات التقنية

المعلم	قناة واحدة (LD100 / LD102)	قناة مزدوجة (LD200 / LD202)
إمدادات الطاقة	100-240 فولت AC أو 12-24 فولت DC	100-240 فولت AC أو 12-24 فولت DC
قنوات الكشف	1	2 قنوات مستقلة
المركبات المتوافقة	السيارات، الشاحنات، الدراجات النارية، الشاحنات، الخ	السيارات، الشاحنات، الدراجات النارية، الشاحنات، الخ
تعديل الحساسية	مستوى 16	8 مستويات لكل قناة
اختيار التردد	4 خطوات (20-80 كيلو هرتز)	4 خطوات (20-100 كيه هرتز)
الكشف عن الاتجاه	غير متوفرة	نعم (3 أوضاع ، مفتاح DIP قابل للتكوين)
درجة حرارة العمل	-40°C إلى +70°C	-40°C إلى +70°C
التسامح مع الرطوبة	ما يصل إلى 95% RH (غير مكثف)	ما يصل إلى 95% RH (غير مكثف)
مخرجات المرور	2 (الحضور + النبض / الخطأ)	2 (واحد لكل قناة: COM + NO)
وقت الاستجابة	10- 90 ميس	10- 90 ميس
نطاق حركة الحلقة	20 - 2000 ميكروهيتر	20 - 2000 ميكرو هرت لكل قناة

دليل تثبيت الحلقة (تحسين التوافق مع العديد من المركبات)

محيط الحلقة	التوصية بتحويل الأسلاك	أنواع المركبات المناسبة
3-4 أمتار	6 دورات	الدراجات النارية والسيارات الصغيرة
4-6 أمتار	5 دورات	السيارات، الشاحنات الصغيرة
6-10 متر	أربع حلقات	شاحنات، شاحنات فلكية متوسطة
10-20 متر	3 دورات	الشاحنات الثقيلة، الشاحنات الشوكية الكبيرة
أكثر من 20 متر	2 دورات	شاحنات ثقيلة جداً، مركبات صناعية

ملاحظة التثبيت: في سيناريوهات المركبات المختلطة، حدد محيط الحلقة بناءً على أكبر نوع من المركبات؛ قم بتعديل الحساسية عبر مفاتيح DIP لضمان الكشف عن المركبات الأصغر.أسلاك حلقة مغلقة مع إيبوكسي سريع التركيب لمواجهة حركة المرور من الشاحنات الثقيلة والشاحناتلاكتشاف الاتجاه القناة المزدوجة، وتثبيت حلقات 1 متر بعيدا على طول مسار السفر.

التطبيقات المثالية (سيناريوهات المركبات المختلطة)

حالات استخدام قناة واحدة

أتمتة بوابة ورشة العمل الصناعية (متوافقة مع الشاحنات الشوكية وسيارات الموظفين)
مراقبة بوابة حاجز موقف السيارات المختلطة (سيارات، دراجات نارية، شاحنات صغيرة)
تنشيط باب رصيف التحميل (الرافعات الشوكية، شاحنات التوصيل)
مراقبة الوصول إلى المجمعات السكنية (مختلف المركبات الخاصة)

حالات استخدام القناة المزدوجة

إحصاء دخول/خروج المنتزه الصناعي (الرافعات الشوكية، الشاحنات، سيارات الموظفين)
تحليل تدفق حركة المرور في مركز الخدمات اللوجستية (شاحنات التوصيل والشاحنات الشوكية)
إدارة مواقف السيارات التجارية في الاتجاهين (سيارات مختلطة والدراجات النارية والسيارات الرياضية ذات الطراز الشاسع)
مراقبة وصول المركبات إلى موقع البناء (شاحنات ثقيلة، مركبات بناء، سيارات الموظفين)

لماذا تختار أجهزة اكتشاف حلقة JUTAI للكشف عن المركبات المختلطة؟

التوافق العالمي للسيارات: مصممة خصيصًا للسيارات والشاحنات والدراجات النارية والشاحنات الشوكية وغيرها من أنواع المركبات ، مما يلغي الحاجة إلى نماذج كشف متعددة.
دقة الحساسية القابلة للتعديل: تضمن الإعدادات التي يمكن ضبطها بدقة الكشف الموثوق بها عن المركبات الصغيرة والكبيرة على حد سواء ، مما يقلل من الإشعال الخاطئ في بيئات حركة المرور المختلطة.
الصناعية الصلبة: المنازل الصلبة والتسامح البيئي الواسع تتحمل حركة المرور الكثيفة من الشاحنات والشاحنات الشوكية ، مناسبة للسيناريوهات الصناعية والخارجية القاسية.
15+ سنة من الخبرة: متخصص في تكنولوجيا الكشف عن المركبات، مع اختبار صارم للتوافق مع أنواع مختلفة من المركبات.
دعم OEM / ODM: حلول قابلة للتخصيص لمتطلبات مشروع مركبات مختلطة محددة.
الضمان لمدة عامين: مدعومة بضمان الشركة المصنعة لمدة عامين ودعم فني مخصص

اختيار النموذج الصحيح

اخترقناة واحدةأجهزة الكشف للكشف عن المركبات المختلطة في نقطة واحدة (على سبيل المثال، أبواب ورش العمل، ومواقف وقوف السيارات الصغيرة).
اخترقناة مزدوجةأجهزة الكشف لتحديد اتجاه المركبات المختلطة، أو حساب دخول/خروج، أو مراقبة الوصول إلى العديد من المسارات (على سبيل المثال، المنتزهات الصناعية، ومراكز الخدمات اللوجستية).

اطلب الآن

اتصل بنا اليوم لطلب عينات مجانية، والحصول على اقتباسات مخصصة، أو استشارة التفاصيل الفنية لمشروع الكشف عن المركبات المختلطة الخاصة بك.,التوافق العالمي للسيارات والشاحنات والدراجات النارية والشاحنات

الروابط

مؤشرات ومفتاحات

مصباح LED للطاقة (RED): يضيء للإشارة إلى " تشغيل ".
إشارة الكشف عن CH1:
- يعمل بشكل ثابت: يشير إلى الكشف عن السيارة.
- التلميع البطيء: يشير إلى انقطاع قصير في الحلقة أو عدم وجود تطورات كافية بعد الحلقة.
- التلميع السريع: يشير إلى دائرة مفتوحة للحلقة أو التواءات المفرطة بعد الحلقة.
إشارة الكشف عن CH2 LED:
- يعمل بشكل ثابت: يشير إلى الكشف عن السيارة.
- التلميع البطيء: يشير إلى انقطاع قصير في الحلقة أو عدم وجود تطورات كافية بعد الحلقة.
- التلميع السريع: يشير إلى دائرة مفتوحة للحلقة أو التواءات المفرطة بعد الحلقة.

اختيار الحساسية

يتم تسهيل تعديل الحساسية والتردد من خلال مفتاح تحويل 7 طريق وإعدادات مفتاح تحويل 10 طريق.
يمكن للمستخدمين الاختيار من بين ثمانية إعدادات حساسية مختلفة عن طريق تكوين مواقع مفتاح الانخفاض وفقًا للجدول المقدمة.
تحكم مفاتيح الغطس 6 و 7 و 8 حساسية CH1 ، تتراوح من 0.8 (أقل حساسية) إلى 0.015 (أكثر حساسية).
تحكم مفاتيح الغطس 3 و 4 و 5 حساسية CH2 ، تتراوح من 0.8 (أقل حساسية) إلى 0.015 (أكثر حساسية).

تفاصيل تكوين المفتاح

المفتاح 1=S1: خيار وظيفة الحلقة القناة 1 (مفتاح الغطس العاشر)

(1) (المفتاح 1) DIP 1 و DIP 2 زيادة حساسية خاصة لكلا المقطورين (القانالين)

(2) (المفتاح 1=S1) D3، D4، D5 و (المفتاح 2=S2) D1، D2 وظائف إعداد خاصة (الوضع1، 2، 3 الكشف عن الاتجاه. الوضع 4، 5، 6 الوضع الطبيعي، يتم فصل كشف حلقة اثنين)

(3) (المفتاح 1=S1) D6 و D7 و D8 و (المفتاح 2=S2) D3 و D4 و D5 تحديد حساسية CH1 و CH2 (خيارات ثمانية مستويات)

(4) (المفتاح 1=S1) D9 و D10 و (المفتاح2=S2) D6، D7 تردد الإعداد (20 K إلى 100 KHz)

زر إعادة تعيين: يرجى ملاحظة: يجب إعادة تعيين LD-200 في كل مرة يتم فيها تغيير الإعدادات في مفاتيح Dip.

احتياطات التثبيت وإصلاح الأخطاء

حجم قطع الملفوفات وإرشادات الاندماج كما هو موضح في الرسم البياني على اليمين.
يوصى باستخدام أسلاك مغناطيسية حديدية لفول الحث، مع طول إجمالي يصل إلى 500 متر.
يجب أن يكون حجم قطع الملف مستطيلًا بطول 1.0 إلى 2.0 متر وعرض 0.8 إلى 1.2 متر ، وتجنب الزوايا المستقيمة في الزوايا قدر الإمكان.
نظرة عامة توصي بتثبيت الدورات الأساسية لللفائف النموذجية

عند التثبيت، يرجى الحفاظ على سدادة المنتج والمقبس في الاتجاه الرأسي

التطبيق

سلسلة أجهزة الكشف عن حلقة المركبات ذات القناة المزدوجة JUTAI LD200/202 ، مجهزة بوظيفة التعرف على الاتجاه ، مثالية للعديد من سيناريوهات الدخول والخروج من قناة واحدة.عندما يتم دمجها مع تحكم JUTAI باب واحد (نموذج: AC-11) ، حاجز بوابة JUTAI (النموذج: BR-110) ، وقارئ RFID بعيد المدى JUTAI (النموذج: PUHF-9) ، إلى جانب ملفات حلقة مقاومة درجات الحرارة العالية (النموذج: JTHT-11) ،يشكل حلًا سلسًا لأنظمة تحكم الدخول / الخروج من قناة واحدة.

مبدأ العمل

عملية الدخول:

عندما تدخل سيارة المجتمع أو موقف السيارات، يتم الضغط على ملفات الحلقة في وقت واحد.
كاشف حلقة القناة المزدوجة JUTAI (LD-200/202) يؤدي إلى تشغيل قارئ UHF الموجود في المدخل.
يقرأ قارئ UHF معرف البطاقة ويرسله إلى جهاز التحكم (AC-11) عبر مخرج Wiegand.
ويقوم جهاز التحكم بتحقق من صحة الهوية ويصدر إشارة إرسال لفتح حاجز البوابة.
السيارة تدخل المجتمع أو موقف السيارات، وعندما تمر بوابة الحاجز، ينخفض ذراع الحاجز تلقائيًا.
يضمن كاشف حلقة القناة الواحدة JUTAI (LD-100/102) الأمان ووظائف مكافحة التكسير خلال هذه العملية.

عملية الخروج:

عندما تخرج السيارة من المجتمع أو موقف السيارات، فإنها تمر من قبل قارئ UHF الداخلي.
LD-200 / LD-202 يؤدي إلى تشغيل قارئ UHF ، الذي يقرأ البطاقة ويرسل الهوية إلى جهاز التحكم.
يقوم جهاز التحكم بالتحقق من صحة الهوية ويصدر إشارة إرسال لفتح حاجز البوابة لخروج السيارة.
عندما تمر السيارة عبر بوابة الحاجز، ينخفض ذراع الحاجز تلقائيًا.
يوفر LD-100/102 وظائف السلامة ومكافحة الاصطدام خلال هذه العملية.

التعرف على الاتجاه:

وظيفة التعرف على الاتجاه من LD-200 / LD-202 تضمن أن كاشف حلقة القنوات المزدوجة لا يؤدي إلى تشغيل الإشارة مرة أخرى عندما تمر السيارة بالقارئ UHF آخر ،وبالتالي تسجيل فقط سجلات الدخول أو الخروج في النظام.

وضع تشغيل مستقل

يمكن أن يعمل كشف حلقة القناة المزدوجة JUTAI LD-200/202 أيضًا ككشف حلقة قناة واحدة مستقلين. هذا التكوين مناسب لمواقف السيارات القياسية ذات الدخول الواحد والخروج الواحد ،حيث يوجد حاجز واحد وقارئ بعيد المدى واحد في كل من المدخل والمخرج.

في هذا الإعداد ، يتم استخدام لفافة حلقة واحدة لتشغيل القارئ وقراءة البطاقة ، بينما يتم تكريس لفافة الحلقة الأخرى لوظيفة مكافحة التكسير في الحاجز.من خلال استخدام LD-200/202 كمكتشفين حلقة مستقلة، هناك فائدة محتملة في توفير التكاليف من وجهة نظر اقتصادية. هذا الإعداد يقلل من بعض تكاليف الأجهزة المرتبطة باستخدام أجهزة الكشف المنفصلة لكل وظيفة.

يتم تحقيق هذه الوظيفة عن طريق تمكين ميزة وضع العمل المستقل من LD-200/202 ، مما يسمح لها بالعمل بفعالية في هذه القدرة المزدوجة.
