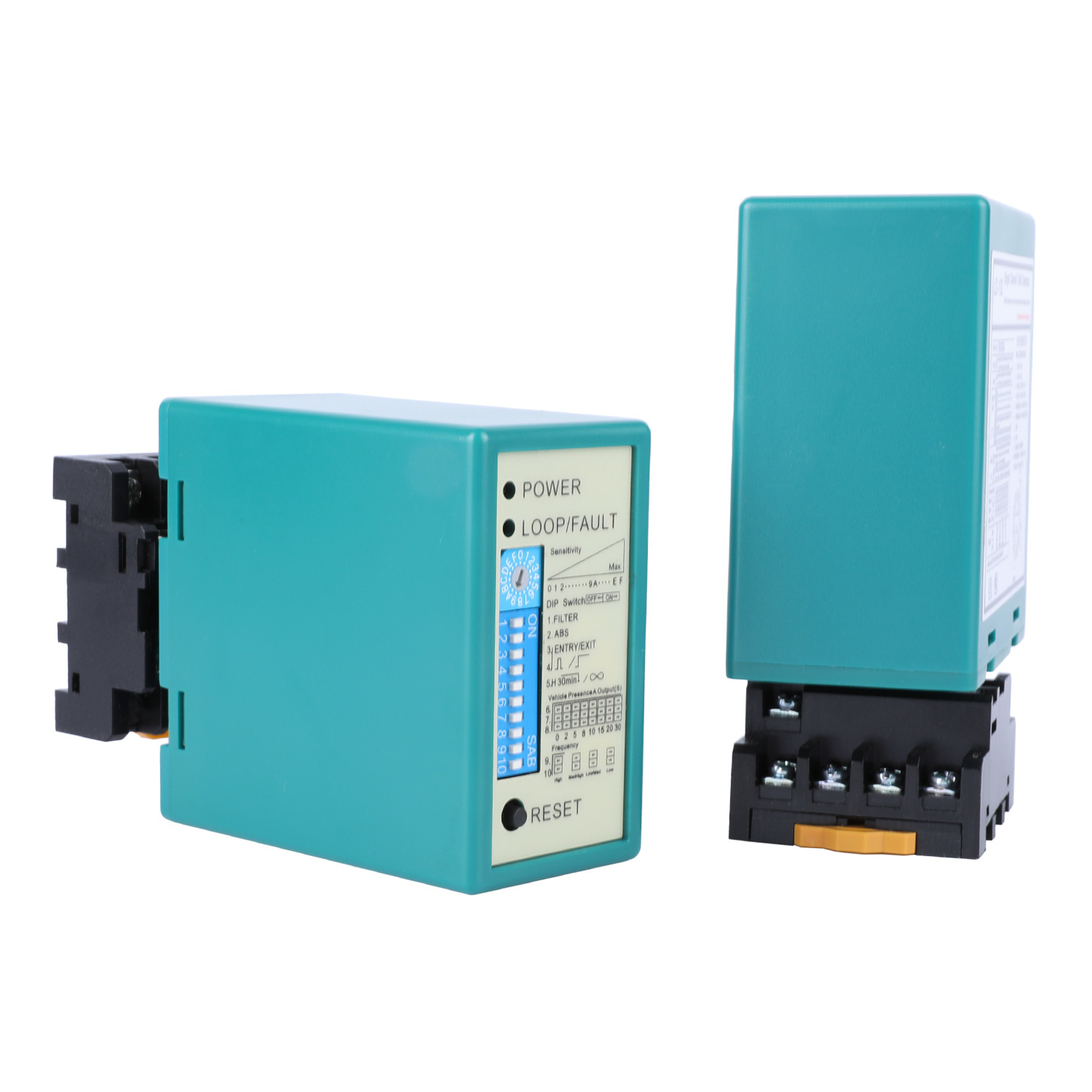

كاشف الحلقة سلسلة LD قناة واحدة ومزدوجة حساسية عالية غلاف مقاوم للعوامل الجوية

مكان المنشأ	الصين
اسم العلامة التجارية	JUTAI
إصدار الشهادات	CE
رقم الموديل	LD-202
وثيقة	LD-200.202.pdf
الحد الأدنى لكمية	1
الأسعار	negotiable
تفاصيل التغليف	كرتون
وقت التسليم	5 - 8 أيام عمل
شروط الدفع	T/T، L/C، D/A، D/P، ويسترن يونيون، باي بال،، موني جرام، أليباي
القدرة على العرض	1000 قطعة في الشهر

اتصل بي للحصول على عينات مجانية وكوبونات

ال WhatsApp:0086 18588475571

(ويتشات): 0086 18588475571

سكايب: sales10@aixton.com

إذا كان لديك أي مخاوف، نحن نقدم المساعدة على الانترنت على مدار 24 ساعة.

تفاصيل المنتج

متطلبات الطاقة	12-24V	نطاق الدوران الذاتي	20-2000uh
حساسية	16 طريقة قابلة للتحديد/ الأعلى 0.010% ديسيلتر/لتر/الأدنى 2.56%	عملية درجة الحرارة	-40 ~ + 70 درجة
أوقات الاستجابة	التشغيل 10-90 مللي ثانية/إيقاف التشغيل 10-90 مللي ثانية	مواصفة	13.68.65.2
إبراز	كاشف الحلقة سلسلة LD حساسية عالية,غلاف كاشف الحلقة المقاوم للعوامل الجوية,كاشف الحلقة قناة واحدة مزدوجة , Loop Detector weatherproof housing , Loop Detector single dual channel

اترك رسالة

منتوج وصف

كاشف الحلقة سلسلة LD قناة واحدة ومزدوجة حساسية عالية غلاف مقاوم للعوامل الجوية 0

كاشف الحلقة من سلسلة LD: قناة واحدة ومزدوجة مع حساسية عالية وغلاف مقاوم للعوامل الجوية

تعتبر كاشفات الحلقة من سلسلة JUTAI LD (قناة واحدة LD100/LD102 وقناة مزدوجة LD200/LD202) حلولًا للكشف عن المركبات من الدرجة الصناعية مصممة بحساسية عالية وغلاف مقاوم للعوامل الجوية، ومصممة خصيصًا للتطبيقات الخارجية والداخلية القاسية بما في ذلك إدارة مواقف السيارات والتحكم في حركة المرور وأتمتة الأبواب الصناعية. تجمع هذه السلسلة بين الاستشعار الدقيق القابل للتعديل والمتانة القوية، مما يوفر أداءً موثوقًا به في المطر والغبار ودرجات الحرارة القصوى وبيئات حركة المرور المرتفعة.

تغطي سلسلة LD الخاصة بنا نموذجين أساسيين لتلبية احتياجات الكشف المتنوعة:

موديلات أحادية القناة (LD100 AC / LD102 DC): مزودة بضبط حساسية عالي المستوى من 16 مستوى، وهي مثالية لسيناريوهات الكشف عن الوجود/النبض الأساسية مثل تنشيط البوابة والاستشعار في مسار واحد.
موديلات ثنائية القناة (LD200 AC / LD202 DC): تتميز بحساسية عالية مستقلة من 8 مستويات لكل قناة + كشف اتجاهي، مصممة لحالات الاستخدام المتقدمة مثل عد الدخول/الخروج ومراقبة حركة المرور ثنائية الاتجاه.

تتميز جميع كاشفات سلسلة LD بغلاف مقاوم للعوامل الجوية حاصل على تصنيف IP، مما يضمن الحماية من الماء والغبار والتآكل - وهو أمر بالغ الأهمية للانتشار في الهواء الطلق في مواقف السيارات والطرق والساحات الصناعية.

الميزات الرئيسية (المزايا الأساسية لسلسلة LD)

دقة الحساسية العالية: توفر الموديلات أحادية القناة ضبط حساسية من 16 مستوى (0.015%–0.8% DL/L)؛ توفر الموديلات ثنائية القناة تعديلًا مستقلاً من 8 مستويات لكل قناة. تتيح هذه الحساسية العالية اكتشاف المركبات الصغيرة (الدراجات النارية والسيارات المدمجة) والمركبات الكبيرة شديدة التحمل (الشاحنات والمقطورات) على حد سواء، مما يقلل من المشغلات الخاطئة من الحطام المعدني أو التداخل البيئي.
غلاف مقاوم للعوامل الجوية حاصل على تصنيف IP: يحمي الغلاف القوي والمحكم الإغلاق من دخول الماء وتراكم الغبار والتآكل، ويلبي المعايير الصناعية المقاومة للعوامل الجوية. مناسب للتركيبات الخارجية في المطر والثلج والرطوبة والبيئات الصناعية المتربة.
كشف اتجاهي مزدوج القناة (حصريًا LD200/LD202): تحدد 3 أوضاع اتجاه قابلة للتكوين بدقة اتجاه حركة السيارة (CH1→CH2 أو CH2→CH1)، مما يدعم عد الدخول/الخروج وتحليل تدفق حركة المرور ثنائي الاتجاه.
متانة من الدرجة الصناعية: نطاق درجة حرارة التشغيل الواسع (-40 درجة مئوية إلى +70 درجة مئوية) وتحمل الرطوبة غير المكثفة بنسبة 95%، مقترنًا بغلاف مقاوم للعوامل الجوية، يضمن أداءً موثوقًا به في الظروف القاسية.
تصميم مضاد للتداخل: يزيل التردد القابل للتحديد المكون من 4 خطوات (20–80 كيلو هرتز للقناة الواحدة؛ 20–100 كيلو هرتز للقناة المزدوجة) التداخل المتبادل مع الحلقات المجاورة أو الهياكل المعدنية أو المعدات الإلكترونية.
سهولة التكوين والتكامل: التحكم في مفتاح DIP للحساسية والتردد وأوضاع التشغيل (الوجود/النبض/الاتجاه)؛ زر إعادة الضبط اليدوي للإعداد السريع. يتكامل بسلاسة مع وحدات التحكم في البوابة وعدادات المرور وأنظمة التحكم في الوصول.
مراقبة الحالة في الوقت الفعلي: مؤشرات LED للطاقة وحالة الكشف وأخطاء الحلقة (دائرة قصيرة/دائرة مفتوحة)، مما يتيح استكشاف الأخطاء وإصلاحها بسرعة لتقليل وقت التوقف عن العمل.

ملخص المواصفات الفنية

المعلمة	قناة واحدة (LD100 / LD102)	قناة مزدوجة (LD200 / LD202)
مزود الطاقة	100–240 فولت تيار متردد أو 12–24 فولت تيار مستمر	100–240 فولت تيار متردد أو 12–24 فولت تيار مستمر
قنوات الكشف	1	2 قناة مستقلة
تعديل الحساسية	16 مستوى (حساسية عالية)	8 مستويات لكل قناة (حساسية عالية)
اختيار التردد	4 خطوات (20–80 كيلو هرتز)	4 خطوات (20–100 كيلو هرتز)
كشف الاتجاه	غير متوفر	نعم (3 أوضاع، قابلة للتكوين بمفتاح DIP)
تصنيف مقاومة العوامل الجوية	غلاف مقاوم للعوامل الجوية حاصل على تصنيف IP	غلاف مقاوم للعوامل الجوية حاصل على تصنيف IP
درجة حرارة التشغيل	-40 درجة مئوية إلى +70 درجة مئوية	-40 درجة مئوية إلى +70 درجة مئوية
تحمل الرطوبة	حتى 95% رطوبة نسبية (غير مكثفة)	حتى 95% رطوبة نسبية (غير مكثفة)
مخرجات الترحيل	2 (الوجود + النبض/الخطأ)	2 (واحد لكل قناة: COM + NO)
زمن الاستجابة	10–90 مللي ثانية	10–90 مللي ثانية
نطاق الحث الحلقي	20–2000 ميكروهنري	20–2000 ميكروهنري لكل قناة

دليل تركيب الحلقة

محيط الحلقة	عدد الدورات الموصى به للأسلاك
3–4 أمتار	6 دورات
4–6 أمتار	5 دورات
6–10 أمتار	4 دورات
10–20 مترًا	3 دورات
أكثر من 20 مترًا	2 دورات
ملاحظة التثبيت	يسمح الغلاف المقاوم للعوامل الجوية بالتركيب في الهواء الطلق؛ قم بإغلاق أسلاك الحلقة باستخدام الإيبوكسي سريع التثبيت لتحمل حركة المرور على الطرق والتآكل البيئي. بالنسبة للكشف الاتجاهي ثنائي القناة، قم بتركيب الحلقات على مسافة 1 متر على طول مسارات السفر.

التطبيقات المثالية

قناة واحدة (LD100/LD102)

أتمتة بوابة مواقف السيارات الخارجية
تنشيط الأبواب الصناعية (المستودعات وأرصفة التحميل)
التحكم في بوابة الرافعة الأمنية
استشعار وجود السيارة الأساسي لنقاط الوصول

قناة مزدوجة (LD200/LD202)

أنظمة عد الدخول/الخروج في مواقف السيارات الخارجية
مراقبة تدفق حركة المرور وتحليل الاتجاه
تصنيف المركبات في أكشاك الرسوم
التحكم في الوصول ثنائي المسار في المجمعات الصناعية
إدارة حركة المرور ثنائية الاتجاه للطرق

لماذا تختار كاشفات الحلقة من سلسلة JUTAI LD؟

حساسية عالية وتصميم مقاوم للعوامل الجوية: مُحسَّن للبيئات الخارجية والقاسية، مما يضمن دقة الكشف والمتانة.
مجموعة منتجات شاملة: موديلات أحادية ومزدوجة القناة لتلبية احتياجات الكشف الأساسية والمتقدمة.
أكثر من 15 عامًا من الخبرة: متخصص في تكنولوجيا الكشف عن المركبات، مع اختبار صارم قبل الشحن للموثوقية.
دعم OEM/ODM: حلول قابلة للتخصيص لمتطلبات المشروع المحددة.
ضمان لمدة عامين: مدعوم بضمان الشركة المصنعة لمدة عامين ودعم فني مخصص.

اختيار نموذج سلسلة LD المناسب

اختر LD100/LD102 (قناة واحدة) للكشف الأساسي عن الوجود/النبض عالي الحساسية في البيئات الخارجية أو الداخلية.
اختر LD200/LD202 (قناة مزدوجة) للكشف الاتجاهي عالي الحساسية أو عد الدخول/الخروج أو المراقبة ثنائية المنطقة.

اطلب الآن

اتصل بنا اليوم لطلب عينات أو الحصول على عروض أسعار مخصصة أو استشارة التفاصيل الفنية. توفر كاشفات الحلقة من سلسلة JUTAI LD حساسية عالية ومتانة مقاومة للعوامل الجوية وأداءً موثوقًا به لمشاريع الكشف عن المركبات الخاصة بك.

كاشف الحلقة سلسلة LD قناة واحدة ومزدوجة حساسية عالية غلاف مقاوم للعوامل الجوية 1

كاشف الحلقة سلسلة LD قناة واحدة ومزدوجة حساسية عالية غلاف مقاوم للعوامل الجوية 2

كاشف الحلقة سلسلة LD قناة واحدة ومزدوجة حساسية عالية غلاف مقاوم للعوامل الجوية 3

الاتصالات

المؤشرات والمفاتيح:

مؤشر LED للطاقة (أحمر): يضيء للإشارة إلى "تشغيل الطاقة."
مؤشر LED للكشف عن CH1:
- تشغيل ثابت: يشير إلى اكتشاف السيارة.
- وميض بطيء: يشير إلى دائرة قصر في الحلقة أو عدد قليل جدًا من الالتواءات بعد الحلقة.
- وميض سريع: يشير إلى دائرة مفتوحة في الحلقة أو عدد كبير جدًا من الالتواءات بعد الحلقة.
مؤشر LED للكشف عن CH2:
- تشغيل ثابت: يشير إلى اكتشاف السيارة.
- وميض بطيء: يشير إلى دائرة قصر في الحلقة أو عدد قليل جدًا من الالتواءات بعد الحلقة.
- وميض سريع: يشير إلى دائرة مفتوحة في الحلقة أو عدد كبير جدًا من الالتواءات بعد الحلقة.

اختيار الحساسية:

يتم تسهيل ضبط الحساسية والتردد من خلال مفتاح DIP المكون من 7 اتجاهات وإعدادات مفتاح DIP المكونة من 10 اتجاهات.
يمكن للمستخدمين الاختيار من بين 8 إعدادات حساسية مختلفة عن طريق تكوين مواضع مفتاح DIP وفقًا للجداول المتوفرة.
تتحكم مفاتيح DIP 6 و 7 و 8 في حساسية CH1، والتي تتراوح من 0.8 (الأقل حساسية) إلى 0.015 (الأكثر حساسية).
تتحكم مفاتيح DIP 3 و 4 و 5 في حساسية CH2، والتي تتراوح من 0.8 (الأقل حساسية) إلى 0.015 (الأكثر حساسية).

3. المفتاح 1=S1: تحديد وظيفة الحلقة للقناة 1 (مفتاح DIP المكون من 10 اتجاهات)

(1)(المفتاح 1) DIP 1 & DIP 2 زيادة حساسية خاصة لكل من المقطورة (كلتا القناتين).

(2)(المفتاح 1=S1) D3 و D4 و D5 و (المفتاح 2=S2) D1 و D2 إعداد وظائف خاصة (الوضع 1 و 2 و 3 كشف الاتجاه. الوضع 4 و 5 و 6 الوضع العادي، يتم فصل اكتشاف الحلقتين)

(3)(المفتاح 1=S1) D6 & D7 & D8 و (المفتاح 2=S2) D3 & D4 & D5 تحديد اختيار حساسية CH1 و CH2 (ثمانية مستويات للاختيار).

(4)(المفتاح 1=S1) D9 & D10 و (المفتاح 2=S2) D6 و D7 إعداد التردد (20 كيلو هرتز إلى 100 كيلو هرتز).

* زر إعادة الضبط: يرجى ملاحظة: يجب إعادة ضبط LD-200 في كل مرة يتم فيها إجراء تغيير في إعدادات مفاتيح Dip.

احتياطات التثبيت واستكشاف الأخطاء وإصلاحها:

يتم عرض حجم القطع وتوجيهات التضمين للملف كما هو موضح في الرسم البياني على اليمين.
يوصى باستخدام أسلاك حديدية للملف الحثي، بطول إجمالي يصل إلى 500 متر.
يجب أن يكون حجم قطع الملف مستطيلاً بطول 1.0 إلى 2.0 متر وعرض 0.8 إلى 1.2 متر، مع تجنب الزوايا القائمة في الزوايا قدر الإمكان.
نظرة عامة على التثبيت الموصى بها للدورات النموذجية الأساسية للملف:

عند التثبيت، يرجى إبقاء قابس المنتج والمقبس في الاتجاه الرأسي

التطبيق

تعتبر سلسلة كاشف الحلقة المزدوجة القناة JUTAI LD200/202، والمجهزة بوظيفة التعرف على الاتجاه، مثالية للعديد من سيناريوهات الدخول والخروج أحادية القناة. عند دمجها مع وحدة التحكم في الباب JUTAI One (الموديل: AC-11)، وحاجز بوابة JUTAI (الموديل: BR-110)، وقارئ RFID بعيد المدى JUTAI (الموديل: PUHF-9)، جنبًا إلى جنب مع ملفات الحلقة المقاومة لدرجة الحرارة العالية (الموديل: JTHT-11)، فإنه يشكل حلاً سلسًا لأنظمة التحكم في الوصول للدخول/الخروج أحادية القناة.

مبدأ العمل هو كما يلي:

عملية الدخول:
- عندما تدخل سيارة إلى المجتمع أو موقف السيارات، يتم الضغط على ملفي الحلقة في وقت واحد.
- يقوم كاشف الحلقة المزدوج القناة JUTAI (LD-200/202) بتشغيل قارئ UHF الموجود عند المدخل.
- يقرأ قارئ UHF معرف البطاقة ويرسله إلى وحدة التحكم (AC-11) عبر مخرج Wiegand.
- تتحقق وحدة التحكم من صحة المعرف وتخرج إشارة ترحيل لفتح حاجز البوابة.
- تدخل السيارة إلى المجتمع أو موقف السيارات، وعندما تمر عبر بوابة الحاجز، ينخفض ذراع الحاجز تلقائيًا.
- يضمن كاشف الحلقة أحادي القناة JUTAI (LD-100/102) السلامة ووظيفة منع التحطيم أثناء هذه العملية.
عملية الخروج:
- عندما تخرج سيارة من المجتمع أو موقف السيارات، فإنها تمر بجوار قارئ UHF داخلي.
- يقوم LD-200/LD-202 بتشغيل قارئ UHF، والذي يقرأ البطاقة ويرسل المعرف إلى وحدة التحكم.
- تتحقق وحدة التحكم من صحة المعرف وتخرج إشارة ترحيل لفتح حاجز البوابة لخروج السيارة.
- عندما تمر السيارة عبر بوابة الحاجز، ينخفض ذراع الحاجز تلقائيًا.
- يوفر LD-100/102 السلامة ووظيفة منع التحطيم أثناء هذه العملية.
التعرف على الاتجاه:
- تضمن وظيفة التعرف على الاتجاه في LD-200/LD-202 أن كاشف الحلقة المزدوجة القنوات لا يقوم بتشغيل الإشارة مرة أخرى عندما تمر السيارة بقارئ UHF آخر، وبالتالي تسجيل سجلات الدخول أو الخروج فقط في النظام.

يمكن لكاشف الحلقة المزدوجة القناة JUTAI LD-200/LD-202 أن يعمل أيضًا ككاشفين مستقلين للحلقة أحادية القناة. هذا التكوين مناسب لمواقف السيارات القياسية للدخول والخروج، حيث توجد حاجز واحد وقارئ بعيد المدى واحد عند كل من المدخل والمخرج.

في هذا الإعداد، يتم استخدام ملف حلقة واحد لتشغيل القارئ وقراءة البطاقة، بينما يخصص ملف الحلقة الآخر لوظيفة منع التحطيم للحاجز. باستخدام LD-200/202 ككاشفين مستقلين للحلقة، هناك فائدة محتملة لتوفير التكاليف من وجهة نظر اقتصادية. يقلل هذا الإعداد من بعض تكاليف الأجهزة المرتبطة باستخدام كاشفات منفصلة لكل وظيفة.

يتم تحقيق هذه الوظيفة عن طريق تمكين ميزة وضع العمل المستقل لـ LD-200/202، مما يسمح لها بالعمل بفعالية في هذه القدرة المزدوجة.
