كاشف مركبات بقناة مزدوجة واحدة لبوابة حاجز مواقف السيارات ونظام العد
| مكان المنشأ | الصين |
|---|---|
| اسم العلامة التجارية | JUTAI |
| إصدار الشهادات | CE |
| رقم الموديل | LD-202 |
| وثيقة | LD-200.202.pdf |
| الحد الأدنى لكمية | 1 |
| الأسعار | negotiable |
| تفاصيل التغليف | كرتون |
| وقت التسليم | 5 - 8 أيام عمل |
| شروط الدفع | T/T، L/C، D/A، D/P، ويسترن يونيون، باي بال، موني جرام، أليباي |
| القدرة على العرض | 1000 قطعة في الشهر |
تفاصيل المنتج
| متطلبات الطاقة | 12-24 فولت | نطاق الدوران الذاتي | 20-2000uh |
|---|---|---|---|
| حساسية | 16 طريقة قابلة للتحديد/ الأعلى 0.010% ديسيلتر/لتر/الأدنى 2.56% | عملية درجة الحرارة | -40 ~ + 70 درجة |
| أوقات الاستجابة | التشغيل 10-90 مللي ثانية/إيقاف التشغيل 10-90 مللي ثانية | مواصفة | 13.6*8.6*5.2 |
| إبراز | كاشف حلقة مركبة قناة واحدة,كاشف مواقف سيارات بقناة مزدوجة,كاشف حلقة بوابة الحاجز مع العد |
||
منتوج وصف

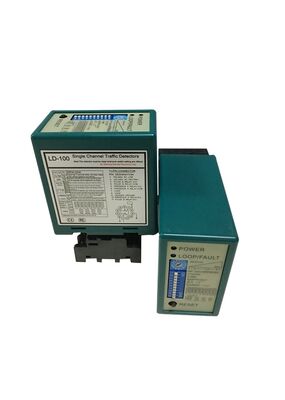

كاشف مركبات أحادي وقناة مزدوجة لبوابة وقوف السيارات ونظام العد
نظرة عامة على المنتج
كاشفات المركبات أحادية وقناة مزدوجة من JUTAI هي حلول متخصصة لأتمتة بوابات مواقف السيارات وأنظمة عد الإشغال، مما يوفر اكتشافًا دقيقًا للمركبات، وتحكمًا موثوقًا في التشغيل، وجمعًا دقيقًا لبيانات حركة المرور. تم بناؤها بمتانة صناعية، وتتكامل بسلاسة مع وحدات تحكم بوابات مواقف السيارات ومنصات العد، وتتكيف مع مواقف السيارات الداخلية/الخارجية بجميع الأحجام.
تستهدف مجموعتنا من المنتجات احتياجات مواقف السيارات الأساسية:
- قناة واحدة (LD100 AC / LD102 DC): محسّنة لتفعيل بوابة مواقف السيارات الأساسية واكتشاف وجود نقطة واحدة، وهي مثالية لمواقف السيارات الصغيرة والمتوسطة.
- قناة مزدوجة (LD200 AC / LD202 DC): مجهزة باستشعار اتجاهي ومراقبة بمنطقتين، مصممة لعد دخول/خروج مواقف السيارات وإدارة بوابات مواقف السيارات ثنائية الاتجاه.
تضمن جميع الكاشفات التعرف المتسق على السيارات والدراجات النارية وسيارات الدفع الرباعي والمركبات التجارية الخفيفة، مما يقلل من الإنذارات الكاذبة ويزيد من كفاءة التشغيل.
الميزات الرئيسية
دقة تشغيل بوابة مواقف السيارات: يدعم خرج النبضات (رفع البوابة مرة واحدة) وتثبيت الوجود (يبقي البوابة مفتوحة أثناء مرور المركبة)، مع وقت استجابة من 10 إلى 90 مللي ثانية لتجنب الاصطدامات.
قدرة عد دقيقة (حصري للقناة المزدوجة): 3 أوضاع اتجاه قابلة للتكوين تميز حركة المرور عند الدخول/الخروج، مما يلغي العد المزدوج أو المفقود لبيانات الإشغال في الوقت الفعلي.
حساسية قابلة للتعديل: قناة واحدة (ضبط 16 مستوى)؛ قناة مزدوجة (ضبط مستقل 8 مستويات لكل قناة) - تتكيف مع أحجام المركبات المختلفة وتتجنب الإنذارات الكاذبة من الحطام المعدني.
موثوقية صناعية: غلاف مقاوم للعوامل الجوية، نطاق درجة حرارة تشغيل من -40 درجة مئوية إلى +70 درجة مئوية، وتحمل رطوبة تصل إلى 95% غير متكثفة - مناسبة لبيئات مواقف السيارات الخارجية.
مراقبة الحالة في الوقت الفعلي: مؤشرات LED تعرض الطاقة وحالة الكشف وأعطال الحلقة (دائرة قصر/دائرة مفتوحة)، مما يتيح استكشاف الأخطاء وإصلاحها بسرعة لتقليل وقت التوقف.
تصميم مضاد للتداخل: تردد قابل للاختيار من 4 خطوات (20-80 كيلو هرتز للقناة الواحدة؛ 20-100 كيلو هرتز للقناة المزدوجة) يلغي التداخل مع الحلقات المجاورة أو معدات مواقف السيارات.
سهولة التكامل: مخرجات مرحل مزدوجة تتصل بسلاسة بوحدات تحكم بوابات مواقف السيارات وشاشات العد وبرامج إدارة مواقف السيارات - لا يتطلب برمجة معقدة.
المواصفات الفنية
| المعلمة | قناة واحدة (LD100 / LD102) | قناة مزدوجة (LD200 / LD202) |
|---|---|---|
| مزود الطاقة | 100-240 فولت تيار متردد أو 12-24 فولت تيار مستمر | 100-240 فولت تيار متردد أو 12-24 فولت تيار مستمر |
| قنوات الكشف | 1 | 2 قناة مستقلة |
| كشف الاتجاه | غير متوفر | نعم (3 أوضاع، قابلة للتكوين بواسطة مفتاح DIP) |
| تعديل الحساسية | 16 مستوى | 8 مستويات لكل قناة |
| اختيار التردد | 4 خطوات (20-80 كيلو هرتز) | 4 خطوات (20-100 كيلو هرتز) |
| مخرجات المرحل | 2 (وجود + نبضة/خطأ) | 2 (واحد لكل قناة: COM + NO) |
| وقت الاستجابة | 10-90 مللي ثانية | 10-90 مللي ثانية |
| درجة حرارة التشغيل | -40 درجة مئوية إلى +70 درجة مئوية | -40 درجة مئوية إلى +70 درجة مئوية |
| المؤشرات | مؤشر LED للطاقة + مؤشر LED للكشف | مؤشر LED للطاقة + مؤشرات LED للكشف CH1/CH2 |
| تحمل الرطوبة | حتى 95% رطوبة نسبية (غير متكثفة) | حتى 95% رطوبة نسبية (غير متكثفة) |
| نطاق حث الحلقة | 20-2000 ميكرو هنري | 20-2000 ميكرو هنري لكل قناة |
دليل تركيب الحلقة
| محيط الحلقة | عدد اللفات الموصى به |
|---|---|
| 3-4 أمتار | 6 لفات |
| 4-6 أمتار | 5 لفات |
| 6-10 أمتار | 4 لفات |
| 10-20 مترًا | 3 لفات |
| أكثر من 20 مترًا | 2 لفة |
ملاحظة التركيب: لعد القناة المزدوجة، قم بتركيب الحلقات على بعد 1 متر على طول ممرات الدخول/الخروج؛ قم بإغلاقها بإيبوكسي سريع الإعداد لتحمل تآكل حركة مرور مواقف السيارات.
تطبيقات المنتج
حالات استخدام القناة الواحدة
- أتمتة بوابات مواقف السيارات الصغيرة
- التحكم في الوصول إلى مواقف السيارات الصناعية
- تفعيل بوابات مواقف المجمعات السكنية
- استشعار وجود المركبات الأساسي لتوجيه مواقف السيارات
حالات استخدام القناة المزدوجة
- أنظمة عد دخول/خروج مواقف السيارات
- إدارة بوابات مواقف السيارات متعددة المسارات
- تتبع الإشغال في الوقت الفعلي لمواقف مراكز التسوق
- تحليل تدفق حركة المرور ثنائية الاتجاه لمواقف المطارات
لماذا تختار كاشفات المركبات JUTAI؟
- أكثر من 15 عامًا من الخبرة في اكتشاف المركبات، مع حلول مصممة خصيصًا لاحتياجات بوابات مواقف السيارات والعد.
- مجموعة منتجات شاملة: من الكاشفات أحادية القناة الأساسية إلى الكاشفات ثنائية القناة المتقدمة للعد.
- اختبارات صارمة قبل الشحن تضمن الموثوقية في بيئات مواقف السيارات ذات حركة المرور العالية.
- دعم تخصيص OEM/ODM + مرونة الطلبات القياسية، والتكيف مع تخطيطات مواقف السيارات المحددة.
- ضمان لمدة عامين + دعم فني مخصص للتكامل السلس.
دليل اختيار الطراز
- اخترقناة واحدةلتفعيل بوابة مواقف السيارات الأساسية واكتشاف وجود نقطة واحدة.
- اخترقناة مزدوجةلعد دخول/خروج مواقف السيارات، أو الاستشعار الاتجاهي، أو إدارة بوابات مواقف السيارات متعددة المسارات.
صور المنتج
التفاصيل الفنية والتكوين
المؤشرات والمفاتيح:
- مؤشر LED للطاقة (أحمر): يضيء للإشارة إلى "تشغيل الطاقة".
- مؤشر LED للكشف CH1:
- ثابت: يشير إلى اكتشاف مركبة.
- وميض بطيء: يشير إلى دائرة قصر في الحلقة أو عدد لفات غير كافٍ بعد الحلقة.
- وميض سريع: يشير إلى دائرة مفتوحة في الحلقة أو عدد لفات مفرط بعد الحلقة.
- مؤشر LED للكشف CH2:
- ثابت: يشير إلى اكتشاف مركبة.
- وميض بطيء: يشير إلى دائرة قصر في الحلقة أو عدد لفات غير كافٍ بعد الحلقة.
- وميض سريع: يشير إلى دائرة مفتوحة في الحلقة أو عدد لفات مفرط بعد الحلقة.
اختيار الحساسية:
- يتم تسهيل تعديل الحساسية والتردد من خلال إعدادات مفتاح DIP ذي 7 اتجاهات ومفتاح DIP ذي 10 اتجاهات.
- يمكن للمستخدمين الاختيار من بين 8 إعدادات حساسية مختلفة عن طريق تكوين مواضع مفتاح DIP وفقًا للجداول المقدمة.
- تتحكم مفاتيح DIP 6 و 7 و 8 في حساسية CH1، وتتراوح من 0.8 (الأقل حساسية) إلى 0.015 (الأكثر حساسية).
- تتحكم مفاتيح DIP 3 و 4 و 5 في حساسية CH2، وتتراوح من 0.8 (الأقل حساسية) إلى 0.015 (الأكثر حساسية).
زر إعادة الضبط: يرجى ملاحظة: يجب إعادة ضبط LD-200 في كل مرة يتم فيها إجراء تغيير في الإعدادات على مفاتيح DIP.
إرشادات التركيب
- يتم عرض حجم قطع الملف وإرشادات التضمين كما هو موضح في الرسم التخطيطي على اليمين.
- يوصى باستخدام أسلاك حديدية للملف الاستقرائي، بطول إجمالي يصل إلى 500 متر.
- يجب أن يكون حجم قطع الملف مستطيلًا بطول 1.0 إلى 2.0 متر وعرض 0.8 إلى 1.2 متر، مع تجنب الزوايا القائمة قدر الإمكان.
عند التركيب، يرجى إبقاء قابس المنتج ومقبسه في الاتجاه العمودي.
تكامل النظام ومبدأ العمل
مبدأ العمل:
عملية الدخول:
- عندما تدخل سيارة إلى المجتمع أو موقف السيارات، يتم الضغط على ملفي الحلقة في وقت واحد.
- يقوم كاشف حلقة JUTAI مزدوج القناة (LD-200/202) بتشغيل قارئ UHF الموجود عند المدخل.
- يقرأ قارئ UHF معرف البطاقة ويرسله إلى وحدة التحكم (AC-11) عبر خرج Wiegand.
- تقوم وحدة التحكم بالتحقق من صحة المعرف وتخرج إشارة مرحل لفتح بوابة مواقف السيارات.
- تدخل السيارة إلى المجتمع أو موقف السيارات، وعندما تمر عبر بوابة مواقف السيارات، تنخفض ذراع البوابة تلقائيًا.
- يضمن كاشف حلقة JUTAI أحادي القناة (LD-100/102) السلامة ووظيفة منع الاصطدام أثناء هذه العملية.
عملية الخروج:
- عندما تخرج سيارة من المجتمع أو موقف السيارات، فإنها تمر بجوار قارئ UHF داخلي.
- يقوم LD-200/LD-202 بتشغيل قارئ UHF، الذي يقرأ البطاقة ويرسل المعرف إلى وحدة التحكم.
- تقوم وحدة التحكم بالتحقق من صحة المعرف وتخرج إشارة مرحل لفتح بوابة مواقف السيارات لخروج السيارة.
- عندما تمر السيارة عبر بوابة مواقف السيارات، تنخفض ذراع البوابة تلقائيًا.
- يوفر LD-100/102 السلامة ووظيفة منع الاصطدام أثناء هذه العملية.
التعرف على الاتجاه:
- تضمن وظيفة التعرف على الاتجاه في LD-200/LD-202 أن كاشف حلقة القناة المزدوجة لا يقوم بتشغيل الإشارة مرة أخرى عندما تمر السيارة عبر قارئ UHF آخر، وبالتالي تسجيل سجلات الدخول أو الخروج فقط في النظام.
يمكن لكاشف حلقة JUTAI LD-200/202 مزدوج القناة أيضًا أن يعمل ككاشفين مستقلين للحلقة أحادية القناة. هذا التكوين مناسب لمواقف السيارات القياسية ذات المدخل والمخرج الواحد، حيث توجد بوابة واحدة وقارئ طويل المدى عند المدخل والمخرج.
في هذا الإعداد، يتم استخدام ملف حلقة واحد لتشغيل القارئ وقراءة البطاقة، بينما يتم تخصيص ملف الحلقة الآخر لوظيفة منع الاصطدام للبوابة. من خلال استخدام LD-200/202 ككاشفين مستقلين للحلقة، هناك فائدة محتملة لتوفير التكاليف من الناحية الاقتصادية.
اطلب الآن - حسّن عمليات مواقف السيارات
اتصل بنا اليوم لطلب عينات، أو الحصول على عروض أسعار مخصصة، أو استشارة التفاصيل الفنية. توفر كاشفات المركبات أحادية وقناة مزدوجة من JUTAI أداءً دقيقًا وموثوقًا لمشاريع بوابات مواقف السيارات وأنظمة العد الخاصة بك.
