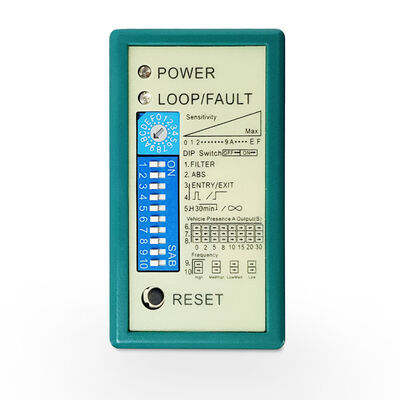

جهاز استشعار حلقة قناة مزدوجة واحد AC DC الطاقة لفتح الباب الصناعي ومراقبة الوصول

مكان المنشأ	الصين
اسم العلامة التجارية	JUTAI
إصدار الشهادات	CE
رقم الموديل	LD-202
وثيقة	LD-200.202.pdf
الحد الأدنى لكمية	1
الأسعار	negotiable
تفاصيل التغليف	كرتون
وقت التسليم	5 - 8 أيام عمل
شروط الدفع	T/T، L/C، D/A، D/P، ويسترن يونيون، باي بال،، موني جرام، أليباي
القدرة على العرض	1000 قطعة في الشهر

اتصل بي للحصول على عينات مجانية وكوبونات

ال WhatsApp:0086 18588475571

(ويتشات): 0086 18588475571

سكايب: sales10@aixton.com

إذا كان لديك أي مخاوف، نحن نقدم المساعدة على الانترنت على مدار 24 ساعة.

تفاصيل المنتج

متطلبات الطاقة	12-24V	نطاق الدوران الذاتي	20-2000uh
حساسية	16 طريقة قابلة للتحديد/ الأعلى 0.010% ديسيلتر/لتر/الأدنى 2.56%	عملية درجة الحرارة	-40 ~ + 70 درجة
أوقات الاستجابة	التشغيل 10-90 مللي ثانية/إيقاف التشغيل 10-90 مللي ثانية	مواصفة	13.68.65.2
إبراز	مستشعر حلقة قناة مزدوجة,كاشف حلقة الباب الصناعي,جهاز استشعار حلقة الطاقة المترددة , industrial door loop detector , AC DC power loop sensor

اترك رسالة

منتوج وصف

جهاز استشعار حلقة قناة مزدوجة واحد AC DC الطاقة لفتح الباب الصناعي ومراقبة الوصول 0

مستشعر حلقة أحادية ومزدوجة القناة: طاقة AC/DC للباب الصناعي والتحكم في الوصول

تعد مستشعرات حلقة القناة الفردية والمزدوجة من JUTAI بمثابة حلول كشف من الدرجة الصناعية مُحسّنة لأتمتة الأبواب الصناعية وأنظمة التحكم في الوصول، وتدعم مدخلات الطاقة AC (100–240V) وDC (12–24V). تم تصميمها بموثوقية قوية وتكوين مرن، فهي توفر تواجدًا دقيقًا للمركبة واكتشاف النبض لتبسيط كفاءة سير العمل وتعزيز الأمان.

تلبي مجموعة منتجاتنا الاحتياجات الصناعية المتنوعة واحتياجات التحكم في الوصول:

قناة واحدة (LD100 AC / LD102 DC): مثالية لتنشيط الأبواب الصناعية الأساسية والتحكم في الوصول بنقطة واحدة، مع التركيز على الكشف الموثوق عن التواجد/النبض.
قناة مزدوجة (LD200 AC / LD202 DC): مجهزة باستشعار الاتجاه ومراقبة المنطقة المزدوجة، مما يجعلها مثالية لإدارة الوصول إلى الدخول/الخروج وعمليات الأبواب الصناعية المنسقة.

تكتشف جميع المستشعرات السيارات والشاحنات والرافعات الشوكية والدراجات النارية بسلاسة، مما يحافظ على أداء مستقر في البيئات الصناعية القاسية ونقاط الوصول الخارجية.

الميزات الرئيسية (الباب الصناعي وتحسين التحكم في الوصول)

مرونة الطاقة المزدوجة: يدعم التيار المتردد 100-240 فولت (المنشآت الصناعية الدائمة) والتيار المستمر 12-24 فولت (إعدادات الطاقة المحمولة/الاحتياطية)، والتكيف مع ظروف إمداد الطاقة المتنوعة.
حساسية قابلة للتعديل: توفر نماذج القناة الواحدة ضبط حساسية على 16 مستوى؛ توفر متغيرات القناة المزدوجة تعديلاً مستقلاً بـ 8 مستويات لكل قناة، مما يقلل من المشغلات الكاذبة الناتجة عن الحطام المعدني أو المعدات المجاورة.
أوضاع التشغيل القابلة للتكوين: وضع التواجد (يبقي الأبواب الصناعية مفتوحة أثناء مرور السيارة)، ووضع النبض (يؤدي إلى تنشيط الباب لمرة واحدة)، وإعادة الضبط التلقائي (يمنع سوء التشغيل)؛ تضيف القناة المزدوجة 3 أوضاع للكشف عن الاتجاه للوصول إلى منطق الدخول/الخروج.
متانة من الدرجة الصناعية: غطاء مقاوم للعوامل الجوية والغبار، نطاق درجة حرارة التشغيل -40 درجة مئوية ~ +70 درجة مئوية، وتحمل الرطوبة غير المتكثفة بنسبة 95% - مقاوم للاهتزاز الصناعي والغبار والطقس القاسي.
مراقبة الحالة في الوقت الحقيقي: مؤشرات LED للطاقة، وحالة الكشف، وأخطاء الحلقة (دائرة قصيرة/مفتوحة)، مما يتيح استكشاف الأخطاء وإصلاحها بسرعة في الموقع لتقليل وقت التوقف عن العمل الصناعي.
التكامل السلس للتحكم في الوصول: تتصل مخرجات الترحيل المزدوج (لكل قناة لنماذج القناة المزدوجة) بوحدات التحكم في الأبواب الصناعية، ولوحات التحكم في الوصول، وأنظمة الأمان - ولا تتطلب أي برمجة معقدة.
تصميم مضاد للتدخل: تردد قابل للتحديد من 4 خطوات (20-80 كيلو هرتز للقناة الواحدة؛ 20-100 كيلو هرتز للقناة المزدوجة) يتجنب التداخل مع الآلات الصناعية أو حلقات الكشف المجاورة.

ملخص المواصفات الفنية

المعلمة	قناة واحدة (LD100 / LD102)	قناة مزدوجة (LD200 / LD202)
مزود الطاقة	100-240 فولت تيار متردد أو 12-24 فولت تيار مستمر	100-240 فولت تيار متردد أو 12-24 فولت تيار مستمر
قنوات الكشف	1	2 قنوات مستقلة
تعديل الحساسية	16 مستوى	8 مستويات لكل قناة
اختيار التردد	4 خطوات (20–80 كيلو هرتز)	4 خطوات (20–100 كيلو هرتز)
مخرجات التتابع	2 (الوجود + النبض/الخطأ)	2 (واحد لكل قناة: COM + NO)
كشف الاتجاه	غير متوفر	نعم (قابل للتكوين عبر مفاتيح DIP)
وقت الاستجابة	10-90 مللي ثانية	10-90 مللي ثانية
درجة حرارة التشغيل	-40 درجة مئوية إلى +70 درجة مئوية	-40 درجة مئوية إلى +70 درجة مئوية
المؤشرات	مؤشر LED للطاقة + مؤشر LED للاكتشاف	LED للطاقة + مصابيح LED للكشف عن CH1/CH2
تحمل الرطوبة	رطوبة نسبية تصل إلى 95% (بدون تكاثف)	رطوبة نسبية تصل إلى 95% (بدون تكاثف)
نطاق محاثة الحلقة	20-2000 ميكروساعة	20-2000 μH لكل قناة

دليل تثبيت الحلقة (النشر الصناعي والتحكم في الوصول)

محيط الحلقة	المنعطفات السلكية الموصى بها
3-4 متر	6 أدوار
4-6 متر	5 أدوار
6-10 متر	4 أدوار
10-20 مترا	3 أدوار
أكثر من 20 مترا	2 يتحول
ملاحظة التثبيت	حلقات محكمة الغلق بإيبوكسي سريع الضبط أو البيتومين الساخن لتحمل حركة المرور على الأرضيات الصناعية والتآكل البيئي.

التطبيقات المثالية (الأبواب الصناعية والتركيز على التحكم في الوصول)

حالات استخدام القناة الواحدة: تفعيل الباب الدوار الصناعي/الباب عالي السرعة، وأتمتة بوابة الوصول إلى المستودعات، واكتشاف دخول الرافعة الشوكية، والتحكم في باب رصيف التحميل، والاستشعار البسيط عن وجود نقطة الوصول.
حالات استخدام القناة المزدوجة: إدارة الوصول إلى الدخول/الخروج الصناعي، التشغيل المنسق للباب المزدوج، التحكم في الوصول باستخدام منطق الاتجاه (الدخول فقط/الخروج فقط)، الوصول إلى بوابة رسوم المرور للمركبات الصناعية، التحكم في الوصول متعدد المسارات في المصانع/مجمعات الخدمات اللوجستية.

لماذا تختار أجهزة استشعار حلقة JUTAI للتحكم الصناعي والتحكم في الوصول؟

أكثر من 15 عامًا من الخبرة في مجال تكنولوجيا الكشف عن المركبات من الدرجة الصناعية، والمصممة خصيصًا للأبواب الصناعية وسير عمل التحكم في الوصول.
خيارات الطاقة المزدوجة (AC/DC) للنشر المرن في المصانع والمستودعات ونقاط الوصول الخارجية.
اختبارات الجودة الصارمة لضمان مقاومة الاهتزازات الصناعية والغبار ودرجات الحرارة القصوى.
دعم تخصيص OEM/ODM + مرونة الطلب القياسية، والتكيف مع متطلبات المشروع المحددة.
ضمان لمدة عامين + دعم فني على مدار 24 ساعة طوال أيام الأسبوع لتحقيق التكامل السلس والموثوقية على المدى الطويل.

اختيار النموذج الصحيح

يختارقناة واحدةأجهزة استشعار لتنشيط الأبواب الصناعية الأساسية والتحكم في الوصول بنقطة واحدة.
يختارقناة مزدوجةأجهزة استشعار لإدارة الوصول الاتجاهي، أو الكشف عن المنطقة المزدوجة، أو أنظمة الأبواب الصناعية المنسقة.

اطلب الآن - تحسين كفاءة الأبواب الصناعية والتحكم في الوصول

اتصل بنا اليوم لطلب عينات أو الحصول على عروض أسعار مخصصة أو استشارة التفاصيل الفنية. توفر مستشعرات الحلقة التي تعمل بالتيار المتردد/المستمر من JUTAI اكتشافًا دقيقًا ودائمًا لرفع مستوى الأتمتة الصناعية وأداء التحكم في الوصول.

جهاز استشعار حلقة قناة مزدوجة واحد AC DC الطاقة لفتح الباب الصناعي ومراقبة الوصول 1

جهاز استشعار حلقة قناة مزدوجة واحد AC DC الطاقة لفتح الباب الصناعي ومراقبة الوصول 2

جهاز استشعار حلقة قناة مزدوجة واحد AC DC الطاقة لفتح الباب الصناعي ومراقبة الوصول 3

اتصالات

المؤشرات والمفاتيح:

مؤشر LED للطاقة (أحمر): يضيء للإشارة إلى "تشغيل الطاقة".
مؤشر LED للكشف عن CH1:
- ثابت على: يشير إلى اكتشاف السيارة.
- الوميض البطيء: يشير إلى وجود دائرة كهربائية قصيرة أو عدم كفاية الالتواءات بعد الحلقة.
- الوميض السريع: يشير إلى وجود دائرة مفتوحة أو تقلبات زائدة بعد الحلقة.
مؤشر LED للكشف عن CH2:
- ثابت على: يشير إلى اكتشاف السيارة.
- الوميض البطيء: يشير إلى وجود دائرة كهربائية قصيرة أو عدم كفاية الالتواءات بعد الحلقة.
- الوميض السريع: يشير إلى وجود دائرة مفتوحة أو تقلبات مفرطة بعد الحلقة.

اختيار الحساسية:

يتم تسهيل ضبط الحساسية والتردد من خلال مفتاح تراجع بـ 7 اتجاهات وإعدادات مفتاح تراجع بـ 10 اتجاهات.
يمكن للمستخدمين الاختيار من بين 8 إعدادات حساسية مختلفة عن طريق تكوين أوضاع مفتاح الغمس وفقًا للجداول المتوفرة.
تتحكم مفاتيح الانحدار 6 و7 و8 في حساسية CH1، والتي تتراوح من 0.8 (الأقل حساسية) إلى 0.015 (الأكثر حساسية).
تتحكم مفاتيح الانحدار 3 و4 و5 في حساسية CH2، والتي تتراوح من 0.8 (الأقل حساسية) إلى 0.015 (الأكثر حساسية).

3. التبديل 1=S1: اختيار وظيفة حلقة القناة 1 (مفتاح تراجع ذو 10 اتجاهات)

(1) (المفتاح 1) DIP 1 وDIP 2 زيادة الحساسية الخاصة لكلا المقطورة (كلا القناتين).

(2) (المفتاح 1=S1) D3 وD4 وD5 و(المفتاح 2=S2) D1 وD2 إعداد الوظائف الخاصة (الوضع 1، 2، 3 كشف الاتجاه. الوضع 4، 5، 6 الوضع العادي، يتم فصل اكتشاف الحلقتين)

(3) (المفتاح 1=S1) D6 وD7 وD8 و(المفتاح 2=S2) D3 وD4 وD5 إعداد اختيار حساسية CH1 وCH2 (اختيارات بثمانية مستويات).

(4) (المفتاح 1=S1) D9 وD10 و(المفتاح 2=S2) D6، تردد ضبط D7 (20 كيلو إلى 100 كيلو هرتز).

* زر إعادة الضبط: يرجى ملاحظة ما يلي: يجب إعادة ضبط LD-200 في كل مرة يتم فيها إجراء تغيير في الإعداد على مفاتيح Dip.

احتياطات التثبيت واستكشاف الأخطاء وإصلاحها:

حجم قطع الملف وإرشادات التضمين كما هو موضح في الرسم البياني على اليمين.
يوصى باستخدام أسلاك مغناطيسية حديدية لملف الحث، بطول إجمالي يصل إلى 500 متر.
يجب أن يكون حجم القطع للملف مستطيلاً بطول 1.0 إلى 2.0 متر وعرض 0.8 إلى 1.2 متر، مع تجنب الزوايا القائمة عند الزوايا قدر الإمكان.
نظرة عامة على التثبيت الموصى بها لدورات الملف النموذجية الأساسية:

عند التثبيت، يرجى إبقاء قابس المنتج ومقبسه في الاتجاه الرأسي

طلب

تعتبر سلسلة كاشفات حلقة السيارة مزدوجة القناة JUTAI LD200/202، المجهزة بوظيفة التعرف على الاتجاه، مثالية للعديد من سيناريوهات الدخول والخروج ذات القناة الواحدة. عند دمجها مع وحدة التحكم بباب واحد JUTAI (الطراز: AC-11)، وحاجز بوابة JUTAI (الطراز: BR-110)، وقارئ RFID طويل المدى JUTAI (الطراز: PUHF-9)، جنبًا إلى جنب مع ملفات حلقة مقاومة درجات الحرارة العالية (الطراز: JTHT-11)، فإنه يشكل حلاً سلسًا لأنظمة التحكم في الدخول / الخروج أحادية القناة.

مبدأ العمل هو كما يلي:

عملية الدخول:
- عندما تدخل سيارة إلى المجتمع أو موقف السيارات، يتم الضغط على الملفين الحلقيين في وقت واحد.
- يقوم كاشف حلقة القناة المزدوجة JUTAI (LD-200/202) بتشغيل قارئ UHF الموجود عند المدخل.
- يقوم قارئ UHF بقراءة معرف البطاقة وإرساله إلى وحدة التحكم (AC-11) عبر إخراج Wiegand.
- تتحقق وحدة التحكم من صحة المعرف وتخرج إشارة ترحيل لفتح حاجز البوابة.
- تدخل السيارة إلى المجتمع أو ساحة انتظار السيارات، وعندما تمر عبر بوابة الحاجز، ينخفض ذراع الحاجز تلقائيًا.
- يضمن كاشف حلقة القناة الواحدة JUTAI (LD-100/102) وظائف السلامة ومكافحة التحطيم أثناء هذه العملية.
عملية الخروج:
- عندما تخرج السيارة من المجتمع أو موقف السيارات، فإنها تمر بجوار قارئ UHF داخلي.
- يقوم LD-200/LD-202 بتشغيل قارئ UHF، الذي يقرأ البطاقة ويرسل المعرف إلى وحدة التحكم.
- تتحقق وحدة التحكم من صحة بطاقة الهوية وتخرج إشارة ترحيل لفتح حاجز البوابة لخروج السيارة.
- أثناء مرور السيارة عبر بوابة الحاجز، ينخفض ذراع الحاجز تلقائيًا.
- يوفر LD-100/102 وظائف السلامة ومكافحة التحطيم أثناء هذه العملية.
التعرف على الاتجاه:
- تضمن وظيفة التعرف على الاتجاه في LD-200/LD-202 أن كاشف حلقة القنوات المزدوجة لا يقوم بتشغيل الإشارة مرة أخرى عندما تمر السيارة بقارئ UHF آخر، وبالتالي تسجيل سجلات الدخول أو الخروج فقط في النظام.

يمكن أن يعمل كاشف حلقة القناة المزدوجة JUTAI LD-200/202 أيضًا ككاشفين مستقلين للحلقة أحادية القناة. هذا التكوين مناسب لمواقف السيارات القياسية ذات الدخول الواحد والخروج الواحد، حيث يوجد حاجز واحد وقارئ واحد طويل المدى عند المدخل والمخرج.

في هذا الإعداد، يتم استخدام ملف حلقة واحد لتشغيل القارئ وقراءة البطاقة، في حين يتم تخصيص ملف الحلقة الآخر لوظيفة مقاومة التحطيم للحاجز. من خلال استخدام LD-200/202 ككاشفين مستقلين للحلقة، هناك فائدة محتملة لتوفير التكلفة من الناحية الاقتصادية. يعمل هذا الإعداد على تقليل بعض تكاليف الأجهزة المرتبطة باستخدام أجهزة كشف منفصلة لكل وظيفة.

يتم تحقيق هذه الوظيفة من خلال تمكين ميزة وضع العمل المستقل لـ LD-200/202، مما يسمح لها بالعمل بفعالية بهذه السعة المزدوجة.
