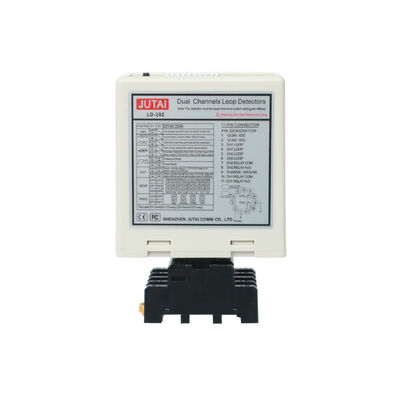

كاشف حلقة مزدوجة صناعي للأبواب عالية السرعة والتحكم في الفصل
| مكان المنشأ | الصين |
|---|---|
| اسم العلامة التجارية | JUTAI |
| إصدار الشهادات | CE |
| رقم الموديل | LD-202 |
| وثيقة | LD-200.202.pdf |
| الحد الأدنى لكمية | 1 |
| الأسعار | negotiable |
| تفاصيل التغليف | كرتون |
| وقت التسليم | 5 - 8 أيام عمل |
| شروط الدفع | T/T، L/C، D/A، D/P، ويسترن يونيون، باي بال، موني جرام، أليباي |
| القدرة على العرض | 1000 قطعة في الشهر |
تفاصيل المنتج
| متطلبات الطاقة | 12-24 فولت | نطاق الدوران الذاتي | 20-2000uh |
|---|---|---|---|
| حساسية | 16 طريقة قابلة للتحديد/ الأعلى 0.010% ديسيلتر/لتر/الأدنى 2.56% | عملية درجة الحرارة | -40 ~ + 70 درجة |
| أوقات الاستجابة | التشغيل 10-90 مللي ثانية/إيقاف التشغيل 10-90 مللي ثانية | مواصفة | 13.6*8.6*5.2 |
| إبراز | كاشف حلقة مزدوجة صناعي,كاشف حلقة للأبواب عالية السرعة,كاشف حلقة للتحكم في الفصل |
||
منتوج وصف
كاشف مسار مزدوج صناعي للأبواب عالية السرعة والتحكم في الفصل
نظرة عامة على المنتج
كاشف المسار المزدوج الصناعي (طرازات LD200/LD202) هو نواة أتمتة احترافية مصممة خصيصًا للأبواب عالية السرعة وسيناريوهات التحكم في الفصل الصناعي. يدمج قنوات اكتشاف مستقلة مزدوجة، وتحديد اتجاه دقيق، وأداء مضاد للتداخل، ويتكيف خصيصًا مع التردد العالي لفتح/إغلاق، وتدفق المركبات السريع، ومتطلبات السلامة الصارمة للبيئات الصناعية.
لا يحقق هذا الكاشف التشغيل التلقائي للأبواب عالية السرعة فحسب، بل يحقق أيضًا التحكم الدقيق في فصل الأفراد والمركبات، وإدارة حركة المرور ثنائية الاتجاه، والحماية من الاصطدام - مما يجعله معدات أساسية للمستودعات، والمتنزهات اللوجستية، والمصانع، وأرصفة التحميل.
الوظائف الأساسية ومزايا المنتج
- تشغيل ذكي للأبواب عالية السرعةيكتشف المركبات (سيارات، شاحنات، رافعات شوكية) في الوقت الفعلي، ويشغل الأبواب عالية السرعة لتفتح بسرعة (زمن الاستجابة 10-90 مللي ثانية) وتغلق تلقائيًا بعد المرور، مما يحسن إنتاجية اللوجستيات.
- تحكم في الفصل بقناتين مزدوجتينيعمل ككاشفين مستقلين أو كنظام منسق، يفصل ممرات الدخول/الخروج، وقنوات الأفراد/المركبات، أو تدفق البضائع الواردة/الصادرة لتجنب التداخل المتبادل.
- تحديد اتجاه ثنائي الاتجاه3 أوضاع قابلة للتكوين تحدد بدقة اتجاه حركة المركبة، وتدعم التحكم في المرور أحادي الاتجاه وعدّ التدفق ثنائي الاتجاه لإدارة حركة المرور الصناعية.
- الحماية من الاصطدام والسلامةيراقب باستمرار وجود المركبات أثناء تشغيل الباب؛ إذا تم اكتشاف مركبة في الممر، يتوقف الباب عن الإغلاق لمنع الاصطدام وضمان سلامة الأفراد/المعدات.
- استقرار صناعييتحمل درجات الحرارة القصوى من -40 درجة مئوية إلى +70 درجة مئوية، ورطوبة تصل إلى 95% غير متكثفة، والاهتزازات الصناعية، مع غلاف مقاوم للغبار والماء يتكيف مع بيئات الورش القاسية.
- تصميم مضاد للتداخلحساسية قابلة للتعديل بـ 8 مستويات (0.015%-0.8% DL/L) وتردد بـ 4 خطوات (20-100 كيلو هرتز) لكل قناة، لتجنب التداخل مع الهياكل المعدنية المجاورة أو المعدات الإلكترونية.
- التكيف مع المركبات الكبيرةيعززت الحساسية التي يتم تمكينها بواسطة مفتاح DIP منع الإغلاق الخاطئ للباب عند مرور المقطورات أو الشاحنات الثقيلة أو المركبات ذات الحمولة الطويلة.
- تشخيصات أعطال بديهيةتُظهر مؤشرات LED الطاقة وحالة الكشف وأعطال المسار (دائرة قصر/دائرة مفتوحة)، مما يتيح استكشاف الأخطاء وإصلاحها بسرعة ويقلل من وقت التوقف عن العمل.
المواصفات الفنية
| المعلمة | المواصفات |
|---|---|
| اسم المنتج | كاشف مسار مزدوج صناعي |
| الموديلات | LD200 (100-240 فولت تيار متردد) / LD202 (12-24 فولت تيار مستمر) |
| القنوات | 2 مستقلة (اكتشاف اتجاهي أو استخدام منفصل) |
| مزود الطاقة | 100-240 فولت تيار متردد (LD200) / 12-24 فولت تيار مستمر (LD202) |
| اكتشاف الاتجاه | 3 أوضاع متخصصة (قابلة للتكوين عبر مفاتيح DIP) |
| أوضاع التشغيل | 3 أوضاع اتجاه + 3 أوضاع عادية (خرج وجود/نبضة) |
| الحساسية | 8 مستويات لكل قناة (0.015%-0.8% DL/L) |
| نطاق التردد | 20-100 كيلو هرتز (4 خطوات قابلة للاختيار) |
| زمن الاستجابة | 10-90 مللي ثانية (تشغيل/إيقاف) |
| خرج المرحل | 2 مرحل (1 لكل قناة: COM + NO) |
| حث المسار | 20-2000 ميكرو هنري لكل قناة |
| عدد لفات المسار الموصى به | 3-4 متر (6 لفات) / 4-6 متر (5 لفات) / 6-10 متر (4 لفات) / 10-20 متر (3 لفات) / ≥20 متر (2 لفات) |
| درجة حرارة التشغيل | -40 درجة مئوية إلى +70 درجة مئوية |
| تحمل الرطوبة | حتى 95% رطوبة نسبية (غير متكثفة) |
| الضمان | ضمان الشركة المصنعة لمدة عامين |
تطبيقات صناعية نموذجية
- أبواب المستودعات عالية السرعة: فتح/إغلاق تلقائي عند دخول/خروج الرافعات الشوكية/الشاحنات، مما يحقق نقل البضائع السريع وتوفير الطاقة
- التحكم في فصل أرصفة التحميل: فصل ممرات التحميل/التفريغ، واكتشاف وجود المركبات لتشغيل آلية رفع الرصيف
- ممرات ورش المصانع: فصل ممرات الأفراد والمركبات، ومنع الأبواب عالية السرعة من الفتح للمشاة
- مراكز فرز اللوجستيات: عد التدفق ثنائي الاتجاه وفصل الممرات لشاحنات التوصيل
- غرف التخزين البارد والغرف النظيفة: تشغيل سريع للأبواب لتقليل تسرب الهواء البارد أو دخول الغبار
- بوابات الوصول للمتنزهات الصناعية: اكتشاف المركبات ثنائية الاتجاه لفصل الدخول/الخروج للمصنع
- ورش الصناعات الثقيلة: التكيف مع البيئات ذات الغبار العالي والاهتزازات ودرجات الحرارة القصوى
- محطات الشحن: اكتشاف شاحنات الحاويات والرافعات الشوكية، وتنسيق تشغيل الأبواب عالية السرعة
التوصيلات والمؤشرات
مؤشرات LED
- مؤشر LED للطاقة (أحمر)يضيء للإشارة إلى "تشغيل الطاقة"
- مؤشر LED للكشف CH1ثابت: اكتشاف مركبة | وميض بطيء: دائرة قصر في المسار | وميض سريع: دائرة مفتوحة في المسار
- مؤشر LED للكشف CH2ثابت: اكتشاف مركبة | وميض بطيء: دائرة قصر في المسار | وميض سريع: دائرة مفتوحة في المسار
تكوين الحساسية والتردد
يتم تسهيل تعديل الحساسية والتردد من خلال إعدادات مفاتيح DIP ذات 7 و 10 اتجاهات. يمكن للمستخدمين الاختيار من بين 8 إعدادات حساسية مختلفة عن طريق تكوين مواضع مفاتيح DIP وفقًا للجداول المقدمة.
- تتحكم مفاتيح DIP 6 و 7 و 8 في حساسية CH1 (0.8 إلى 0.015)
- تتحكم مفاتيح DIP 3 و 4 و 5 في حساسية CH2 (0.8 إلى 0.015)
تكوين المفتاح 1 (S1)
ملاحظة زر إعادة الضبط: يجب إعادة ضبط LD-200 في كل مرة يتم فيها إجراء تغيير في الإعدادات لمفاتيح DIP.
إرشادات التثبيت
- يجب أن يكون حجم قطع الملف مستطيلاً: طول 1.0-2.0 متر × عرض 0.8-1.2 متر
- تجنب الزوايا القائمة في المنعطفات قدر الإمكان
- استخدم أسلاك مغناطيسية حديدية لملف الحث (بطول إجمالي يصل إلى 500 متر)
- حافظ على قابس المنتج ومقبسه في الاتجاه الرأسي أثناء التثبيت
تكامل النظام والتطبيقات
مبدأ العمل
عملية الدخول
- تدخل السيارة إلى المجتمع/موقف السيارات، وتضغط على ملفي المسار في وقت واحد
- يقوم LD-200/202 بتشغيل قارئ UHF عند المدخل
- يقرأ قارئ UHF معرف البطاقة ويرسله إلى وحدة التحكم عبر مخرج Wiegand
- تقوم وحدة التحكم بالتحقق من صحة المعرف وإخراج إشارة مرحل لفتح حاجز البوابة
- تدخل السيارة، وينخفض ذراع الحاجز تلقائيًا بعد المرور
- يوفر LD-100/102 وظائف السلامة ومقاومة التحطم
عملية الخروج
- تخرج السيارة، مروراً بقارئ UHF الداخلي
- يقوم LD-200/202 بتشغيل قارئ UHF لقراءة البطاقة وإرسال المعرف إلى وحدة التحكم
- تقوم وحدة التحكم بالتحقق من المعرف وتفتح حاجز البوابة للخروج
- ينخفض ذراع الحاجز تلقائيًا بعد مرور السيارة
- يوفر LD-100/102 وظائف السلامة ومقاومة التحطم
التعرف على الاتجاه
تضمن وظيفة التعرف على الاتجاه أن كاشف المسار المزدوج لا يشغل الإشارة مرة أخرى عندما تمر السيارة عبر قارئ UHF آخر، وبالتالي تسجيل سجلات الدخول أو الخروج فقط في النظام.
وضع التشغيل المستقل
يمكن لكاشف المسار المزدوج JUTAI LD-200/202 أيضًا العمل ككاشفين مستقلين بمسار واحد. هذا التكوين مناسب لمواقف السيارات القياسية ذات المدخل الواحد والمخرج الواحد، حيث توجد حاجز واحد وقارئ بعيد المدى واحد عند المدخل والمخرج.
فائدة توفير التكاليف:باستخدام LD-200/202 ككاشفين مستقلين للمسار، هناك إمكانية لتوفير التكاليف من تقليل تكاليف الأجهزة المرتبطة باستخدام كواشف منفصلة لكل وظيفة.
