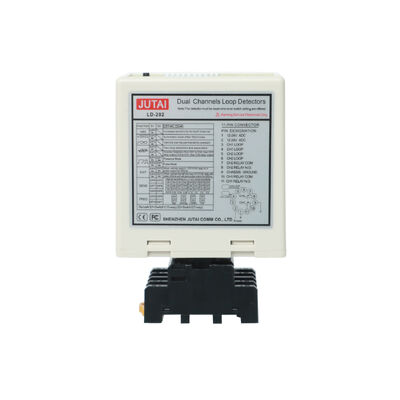

كاشف حلقة المركبات ثنائي القناة للكشف عن الاتجاه لعد حركة المرور LD200 LD202
| مكان المنشأ | الصين |
|---|---|
| اسم العلامة التجارية | JUTAI |
| إصدار الشهادات | CE |
| رقم الموديل | LD-202 |
| وثيقة | LD-200.202.pdf |
| الحد الأدنى لكمية | 1 |
| الأسعار | negotiable |
| تفاصيل التغليف | كرتون |
| وقت التسليم | 5 - 8 أيام عمل |
| شروط الدفع | T/T، L/C، D/A، D/P، ويسترن يونيون، باي بال،، موني جرام، أليباي |
| القدرة على العرض | 1000 قطعة في الشهر |
اتصل بي للحصول على عينات مجانية وكوبونات
ال WhatsApp:0086 18588475571
(ويتشات): 0086 18588475571
سكايب: sales10@aixton.com
إذا كان لديك أي مخاوف، نحن نقدم المساعدة على الانترنت على مدار 24 ساعة.
xتفاصيل المنتج
| متطلبات الطاقة | 12-24V | نطاق الدوران الذاتي | 20-2000uh |
|---|---|---|---|
| حساسية | 16 طريقة قابلة للتحديد/ الأعلى 0.010% ديسيلتر/لتر/الأدنى 2.56% | عملية درجة الحرارة | -40 ~ + 70 درجة |
| أوقات الاستجابة | التشغيل 10-90 مللي ثانية/إيقاف التشغيل 10-90 مللي ثانية | مواصفة | 13.6*8.6*5.2 |
| إبراز | كاشف حلقة قناة مزدوجة,كاشف حلقة المركبات لعد حركة المرور,LD200 كاشف حلقة الكشف عن الاتجاه,vehicle loop detector for traffic counting,LD200 loop detector direction detection |
||
منتوج وصف
كاشف حلقة المركبات ثنائي القناة JUTAI، كشف اتجاه متقدم لإدارة حركة المرور ومواقف السيارات
تعتبر طرازات كاشف الحلقة ثنائي القناة JUTAI LD200 و LD202 أجهزة كشف احترافية مصممة لتطبيقات مراقبة المركبات المتقدمة. باستخدام حلقتين حثيتين مستقلتين، لا يحدد هذا الكاشف وجود المركبة فحسب، بل يحدد أيضًا اتجاه السير، مما يجعله مثاليًا لعد حركة المرور وإدارة مواقف السيارات وأنظمة التحكم في الوصول حيث تكون مراقبة التدفق ثنائي الاتجاه ضرورية.
مع قناتين منفصلتين تمامًا، لكل منهما تعديل حساسية خاص به ومخرج ترحيل، يوفر الجهاز مرونة لا مثيل لها. وهو يدعم أوضاع تشغيل متعددة قابلة للتكوين عبر مفاتيح DIP، بما في ذلك الكشف عن الاتجاه والاحتفاظ بالحضور وأوضاع إخراج النبض لتناسب مجموعة واسعة من التطبيقات الصناعية والتجارية.
الميزات الرئيسية
قنوات كشف مزدوجة مستقلة للمراقبة المتزامنة
وضع الكشف عن الاتجاه المتقدم يحدد اتجاه حركة المركبة
قابلة للتكوين كجهازين منفصلين أو كنظام اتجاهي منسق
تعديل حساسية مستقل بـ 8 مستويات لكل قناة
أربعة إعدادات تردد قابلة للتحديد لتقليل التداخل
مؤشرات LED للطاقة وحالة القناة الفردية بما في ذلك تشخيص الأعطال
يدعم إدخال طاقة 100 إلى 240 فولت تيار متردد LD200 أو 12 إلى 24 فولت تيار مستمر LD202
مخرج ترحيل مخصص لكل قناة لإشارات الوجود أو النبض
زر إعادة تعيين يدوي لتأكيد تغييرات التكوين
غلاف قوي مناسب للتركيبات الداخلية والخارجية
التطبيقات
عد الدخول والخروج من مواقف السيارات وإدارة الإشغال
تسلسل المركبات والتحكم في الممرات المارة
مراقبة تدفق حركة المرور في محطات الرسوم وجمع البيانات
تسجيل دخول وخروج المركبات في المواقع الصناعية
التحكم في الأبواب عالية السرعة في المستودعات ومراكز الخدمات اللوجستية
فصل الدخول والخروج في مرافق مواقف السيارات في مراكز التسوق
مراقبة حركة المرور على الطرق المحيطة بالمطارات
إنفاذ حارات الحافلات واكتشاف المركبات غير المصرح بها
دراسات حركة المرور على المنحدرات والطرق السريعة
إدارة وجدولة حركة المرور في أرصفة التحميل
إدارة قائمة الانتظار في البنوك أو المطاعم
أنظمة أتمتة البوابات التي تتطلب استشعار الاتجاه
تنسيق إشارات المرور عند التقاطعات
تصنيف المركبات وعددها للتخطيط البلدي
إدخال بيانات نظام إرشادات مواقف السيارات
إدارة الدخول والخروج في محطات شحن السيارات الكهربائية
اكتشاف المركبات في مسارات غسيل السيارات
معالجة المركبات في نقاط التفتيش الأمنية
تحليل تدفق المركبات في المواقع الزراعية والتعدين
المراقبة والسلامة الداخلية لحركة المرور في المصانع الصناعية
المواصفات الفنية
| المعلمة | المواصفات |
|---|---|
| الموديل | LD200 (تيار متردد) / LD202 (تيار مستمر) |
| القنوات | 2 مستقلة |
| مصدر الطاقة | 100–240 فولت تيار متردد (LD200) / 12–24 فولت تيار مستمر (LD202) |
| نطاق التردد | 20–100 كيلو هرتز (4 خطوات قابلة للتحديد) |
| الحساسية لكل قناة | 8 مستويات قابلة للتعديل (0.015% إلى 0.8% DL/L) |
| زمن الاستجابة | 10–90 مللي ثانية (تشغيل/إيقاف) |
| درجة حرارة التشغيل | -40 درجة مئوية إلى +70 درجة مئوية |
| إخراج الترحيل | 2 مرحلات (واحدة لكل قناة COM و NO) |
| المؤشرات | مصباح LED للطاقة (أحمر) + مصابيح LED للكشف CH1 و CH2 (أخضر) |
| وظيفة إعادة الضبط | زر إعادة الضبط اليدوي |
| تحمل الرطوبة | ما يصل إلى 95% (غير متكثف) |
| نطاق الحث للحلقة | 20–2000 ميكروهنري لكل قناة |
| أوضاع الكشف عن الاتجاه | أوضاع متعددة قابلة للتكوين عبر مفاتيح DIP |
نظرة عامة على تكوين مفتاح DIP
المفتاح 1 DIP 1 2 حساسية خاصة للمقطورة وأوضاع إعادة الضبط التلقائي
المفتاح 1 DIP 3 4 5 والمفتاح 2 DIP 1 2 حدد وضع التشغيل كشف الاتجاه أو القنوات المنفصلة
المفتاح 1 DIP 6 7 8 والمفتاح 2 DIP 3 4 5 اضبط الحساسية لـ CH1 و CH2 بشكل مستقل
المفتاح 1 DIP 9 10 والمفتاح 2 DIP 6 7 اضبط تردد التشغيل لتجنب التداخل
دليل تركيب الحلقة
| محيط الحلقة لكل قناة | المنعطفات الموصى بها |
|---|---|
| 3 إلى 4 أمتار | 6 لفات |
| 4 إلى 6 أمتار | 5 لفات |
| 6 إلى 10 أمتار | 4 لفات |
| 10 إلى 20 مترًا | 3 لفات |
| أكثر من 20 مترًا | 2 لفات |
لماذا تختار كاشف الحلقة ثنائي القناة JUTAI
أكثر من 15 عامًا من الخبرة المتخصصة في اكتشاف المركبات
منطق اتجاهي متقدم لاحتياجات مراقبة حركة المرور المعقدة
اختبار إنتاج صارم يضمن الموثوقية العالية وطول العمر
خدمات OEM و ODM متاحة لتخصيص المنتج
أسعار تنافسية مع دعم طلبات الكميات الصغيرة والكبيرة
ضمان شامل لمدة عامين ودعم فني متخصص
اطلب الآن وقم بتنفيذ اكتشاف المركبات والعد الاحترافيين باستخدام JUTAI
اتصل بنا للحصول على مواصفات تفصيلية وأسعار وعينات وحلول OEM مخصصة
الاتصالات
المؤشرات والمفاتيح:
- مصباح LED للطاقة (أحمر): يضيء للإشارة إلى "تشغيل الطاقة."
- مصباح LED للكشف CH1:
- تشغيل ثابت: يشير إلى اكتشاف المركبة.
- وميض بطيء: يشير إلى حدوث ماس كهربائي في الحلقة أو عدم كفاية الالتواءات بعد الحلقة.
- وميض سريع: يشير إلى حدوث دائرة مفتوحة في الحلقة أو التفافات مفرطة بعد الحلقة.
- مصباح LED للكشف CH2:
- تشغيل ثابت: يشير إلى اكتشاف المركبة.
- وميض بطيء: يشير إلى حدوث ماس كهربائي في الحلقة أو عدم كفاية الالتواءات بعد الحلقة.
- وميض سريع: يشير إلى حدوث دائرة مفتوحة في الحلقة أو التفافات مفرطة بعد الحلقة.
اختيار الحساسية:
- يتم تسهيل تعديل الحساسية والتردد من خلال مفتاح DIP بـ 7 اتجاهات وإعدادات مفتاح DIP بـ 10 اتجاهات.
- يمكن للمستخدمين الاختيار من بين 8 إعدادات حساسية مختلفة عن طريق تكوين مواضع مفتاح DIP وفقًا للجداول المتوفرة.
- تتحكم مفاتيح DIP 6 و 7 و 8 في حساسية CH1، والتي تتراوح من 0.8 (الأقل حساسية) إلى 0.015 (الأكثر حساسية).
- تتحكم مفاتيح DIP 3 و 4 و 5 في حساسية CH2، والتي تتراوح من 0.8 (الأقل حساسية) إلى 0.015 (الأكثر حساسية).
3. المفتاح 1=S1: تحديد وظيفة الحلقة للقناة 1 (مفتاح DIP بـ 10 اتجاهات)
(1)(المفتاح 1) DIP 1 و DIP 2 زيادة حساسية خاصة لكلتا المقطورتين (كلتا القناتين).
(2)(المفتاح 1=S1) D3 و D4 و D5 و (المفتاح 2=S2) D1 و D2 إعداد وظائف خاصة (الوضع 1 و 2 و 3 كشف الاتجاه. الوضع 4 و 5 و 6 الوضع العادي، يتم فصل اكتشاف الحلقتين)
(3)(المفتاح 1=S1) D6 و D7 و D8 و (المفتاح 2=S2) D3 و D4 و D5 إعداد تحديد حساسية CH1 و CH2 (ثمانية مستويات للاختيار).
(4)(المفتاح 1=S1) D9 و D10 و (المفتاح 2=S2) D6 و D7 إعداد التردد (20 كيلو هرتز إلى 100 كيلو هرتز).
* زر إعادة الضبط: يرجى ملاحظة: يجب إعادة ضبط LD-200 في كل مرة يتم فيها إجراء تغيير في إعدادات مفاتيح Dip.
احتياطات التركيب واستكشاف الأخطاء وإصلاحها:
- يتم عرض حجم القطع والخطوط الإرشادية للتضمين كما هو موضح في الرسم البياني على اليمين.
- يوصى باستخدام أسلاك حديدية مغناطيسية لملف الحث، بطول إجمالي يصل إلى 500 متر.
- يجب أن يكون حجم قطع الملف مستطيلاً بطول 1.0 إلى 2.0 متر وعرض 0.8 إلى 1.2 متر، مع تجنب الزوايا القائمة في الزوايا قدر الإمكان.
- نظرة عامة على التثبيت الموصى به للدوران النموذجي الأساسي للملف:
عند التثبيت، يرجى إبقاء قابس المنتج والمقبس في الاتجاه الرأسي
التطبيق
تعتبر سلسلة كاشف حلقة المركبات ثنائي القناة JUTAI LD200/202، والمجهزة بوظيفة التعرف على الاتجاه، مثالية للعديد من سيناريوهات الدخول والخروج أحادية القناة. عند دمجها مع وحدة التحكم في الباب JUTAI One (الموديل: AC-11)، وحاجز بوابة JUTAI (الموديل: BR-110)، وقارئ RFID بعيد المدى JUTAI (الموديل: PUHF-9)، جنبًا إلى جنب مع ملفات الحلقة المقاومة لدرجات الحرارة العالية (الموديل: JTHT-11)، فإنه يشكل حلاً سلسًا لأنظمة التحكم في الوصول للدخول/الخروج أحادية القناة.
مبدأ العمل هو كما يلي:
-
عملية الدخول:
- عندما تدخل سيارة إلى المجتمع أو موقف السيارات، يتم الضغط على ملفي الحلقة في وقت واحد.
- يقوم كاشف الحلقة ثنائي القناة JUTAI (LD-200/202) بتشغيل قارئ UHF الموجود عند المدخل.
- يقرأ قارئ UHF معرف البطاقة ويرسله إلى وحدة التحكم (AC-11) عبر مخرج Wiegand.
- تتحقق وحدة التحكم من صحة المعرف وتخرج إشارة ترحيل لفتح حاجز البوابة.
- تدخل السيارة إلى المجتمع أو موقف السيارات، وعندما تمر عبر بوابة الحاجز، ينخفض ذراع الحاجز تلقائيًا.
- يضمن كاشف الحلقة أحادي القناة JUTAI (LD-100/102) السلامة ووظيفة منع التحطيم أثناء هذه العملية.
-
عملية الخروج:
- عندما تخرج سيارة من المجتمع أو موقف السيارات، فإنها تمر بجوار قارئ UHF داخلي.
- يقوم LD-200/LD-202 بتشغيل قارئ UHF، والذي يقرأ البطاقة ويرسل المعرف إلى وحدة التحكم.
- تتحقق وحدة التحكم من صحة المعرف وتخرج إشارة ترحيل لفتح حاجز البوابة لخروج السيارة.
- عندما تمر السيارة عبر بوابة الحاجز، ينخفض ذراع الحاجز تلقائيًا.
- يوفر LD-100/102 السلامة ووظيفة منع التحطيم أثناء هذه العملية.
-
التعرف على الاتجاه:
- تضمن وظيفة التعرف على الاتجاه في LD-200/LD-202 أن كاشف الحلقة ثنائي القنوات لا يقوم بتشغيل الإشارة مرة أخرى عندما تمر السيارة بقارئ UHF آخر، وبالتالي يسجل فقط سجلات الدخول أو الخروج في النظام.
يمكن أن يعمل كاشف الحلقة ثنائي القناة JUTAI LD-200/202 أيضًا كجهازي كشف حلقة مستقلين أحاديي القناة. هذا التكوين مناسب لمواقف السيارات القياسية للدخول والخروج، حيث يوجد حاجز واحد وقارئ بعيد المدى واحد عند كل من المدخل والمخرج.
في هذا الإعداد، يتم استخدام ملف حلقة واحد لتشغيل القارئ وقراءة البطاقة، بينما يخصص ملف الحلقة الآخر لوظيفة منع التحطيم للحاجز. باستخدام LD-200/202 كجهازي كشف حلقة مستقلين، هناك فائدة محتملة لتوفير التكاليف من وجهة نظر اقتصادية. يقلل هذا الإعداد من بعض تكاليف الأجهزة المرتبطة باستخدام أجهزة كشف منفصلة لكل وظيفة.
يتم تحقيق هذه الوظيفة عن طريق تمكين ميزة وضع العمل المستقل في LD-200/202، مما يسمح لها بالعمل بفعالية في هذه القدرة المزدوجة.
