كاشف حلقة لمواقف السيارات للتحكم في الوصول وبوابات الحواجز
تفاصيل المنتج
| متطلبات الطاقة | 12-24 فولت | نطاق الدوران الذاتي | 20-2000uh |
|---|---|---|---|
| حساسية | 16 طريقة قابلة للتحديد/ الأعلى 0.010% ديسيلتر/لتر/الأدنى 2.56% | عملية درجة الحرارة | -40 ~ + 70 درجة |
| أوقات الاستجابة | التشغيل 10-90 مللي ثانية/إيقاف التشغيل 10-90 مللي ثانية | مواصفة | 13.6*8.6*5.2 |
| إبراز | كاشف حلقة لمواقف السيارات,كاشف حلقة للتحكم في الوصول,حاجز بوابة حلقة الكاشف |
||
منتوج وصف
كاشف الحلقة للتحكم في الوصول إلى مواقف السيارات وبوابات الحاجز

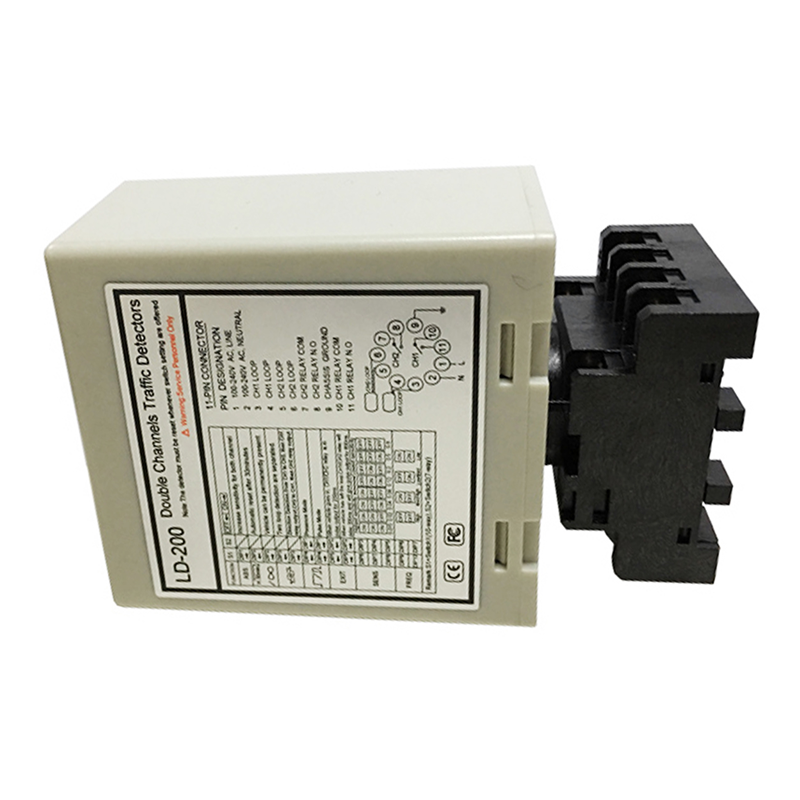

كاشف الحلقة الاستقرائي JUTAI LD-200 يعمل بالتيار المتردد
تم تصميم JUTAI LD-200 للكشف الموثوق عن وجود المركبات في أنظمة التحكم في الوصول إلى مواقف السيارات. يعمل هذا الكاشف بجهد 100-240 فولت تيار متردد، ويضمن فتح وإغلاق بوابات الحاجز تلقائيًا بدقة دون إشارات خاطئة، حتى خلال ساعات الذروة لمواقف السيارات.
تم تصميم LD-200 لمواقف السيارات التجارية والمرائب، ويستخدم استشعار القناة المزدوجة (CH1 و CH2) لمراقبة مسارات متعددة في وقت واحد، مما يلغي الحاجة إلى كواشف إضافية ويقلل من تكاليف التركيب.
الفوائد الرئيسية
- راحة الطاقة المترددة: مدخل 100-240 فولت تيار متردد يناسب إعدادات الطاقة التجارية القياسية
- دقة لجميع الأسطح: يعمل على أسطح الأسفلت والخرسانة والرصف
- تعديل الحساسية بـ 8 مستويات: مفتاح DIP لضبط الحساسية لأنواع المركبات المختلفة
- مراقبة حالة LED: ضوء الطاقة الأحمر وضوء الكشف الأخضر لسهولة التحقق من الأداء
المواصفات الفنية
| المعلمة | التفاصيل |
|---|---|
| مدخل الطاقة | 100-240 فولت تيار متردد (معيار تجاري) |
| نوع الكشف | حلقة استقرائية (محسّنة لمواقف السيارات) |
| القنوات | 2 (مراقبة مسار مستقلة) |
| الخرج | مرحل (NO/COM) - متوافق مع بوابات الحاجز |
| المركبات المدعومة | سيارات، سيارات دفع رباعي، شاحنات، دراجات نارية |
| الحساسية | مفتاح DIP بـ 8 مستويات |
| نطاق التردد | 20 كيلو هرتز - 100 كيلو هرتز (مضاد للتداخل) |
| مؤشرات LED | الطاقة (أحمر)، الكشف (أخضر) |
التطبيقات المثالية
- مديرو مواقف السيارات في مراكز التسوق أو المكاتب أو الجامعات
- أصحاب العقارات الذين لديهم مواقف سيارات للمجمعات السكنية
- شركات التحكم في الوصول التي تقوم بتركيب بوابات حاجز للمواقف التجارية
مستشعر الحلقة الاستقرائي JUTAI LD-202 يعمل بالتيار المستمر
يوفر مستشعر الحلقة الاستقرائي JUTAI LD-202 الذي يعمل بالتيار المستمر كشفًا دقيقًا للمركبات لأنظمة التحصيل الإلكتروني للرسوم (ETC) وتحصيل رسوم الطرق السريعة. يعمل هذا الكاشف المدمج بجهد 12-24 فولت تيار مستمر، ويضمن معاملات رسوم سلسة ويقلل من اختناقات المرور.
باستخدام تقنية تردد مضادة للتداخل (20 كيلو هرتز - 100 كيلو هرتز قابلة للتعديل)، يكشف LD-202 عن المركبات حتى بسرعات الطرق السريعة، مما يجعله مثاليًا لمسارات ETC، ومحطات تحصيل الرسوم، وأنظمة سلامة الطرق السريعة.
الميزات الرئيسية
- مرونة الطاقة المستمرة: مدخل 12-24 فولت تيار مستمر يعمل مع أكشاك الرسوم التي تعمل بالطاقة الشمسية أو بطاريات النسخ الاحتياطي
- استجابة كشف سريعة: يتم التشغيل في أجزاء من الثانية للمزامنة مع قارئات ETC
- موثوقية القناة المزدوجة: مراقبة مسارين لـ ETC بكاشف واحد
- هيكل خارجي متين: يتحمل ظروف الطرق السريعة بما في ذلك الغبار والمطر ودرجات الحرارة القصوى
المواصفات الفنية
| المعلمة | التفاصيل |
|---|---|
| مدخل الطاقة | 12-24 فولت تيار مستمر (متوافق مع الطاقة الشمسية/البطارية) |
| نوع الكشف | حلقة استقرائية (محسّنة لسرعة الطريق السريع) |
| القنوات | 2 (مراقبة مسار ETC مستقلة) |
| الخرج | مرحل (NO/COM) - متوافق مع نظام ETC |
| المركبات المدعومة | سيارات، شاحنات، حافلات، دراجات نارية |
| الحساسية | مفتاح DIP بـ 8 مستويات |
| نطاق التردد | 20 كيلو هرتز - 100 كيلو هرتز (تصميم مضاد للتداخل) |
| مؤشرات LED | الطاقة (أحمر)، الكشف (أخضر) |
التطبيقات المثالية
- مشغلو الطرق ذات الرسوم الذين يديرون مسارات ETC
- مثبتو أنظمة سلامة الطرق السريعة
- شركات إدارة المرور لإعدادات محطات الرسوم
كاشف الحلقة الاستقرائي الصناعي JUTAI
تم بناء هذا الكاشف بمكونات صناعية، ويوفر كشفًا آمنًا لوجود المركبات للمجتمعات المسورة والحدائق التجارية، مما يضمن دخول المركبات المصرح بها فقط إلى ممتلكاتك.
يسمح التصميم ثنائي القناة بمراقبة مسارين للدخول، مما يجعله مثاليًا للعقارات ذات حركة المرور العالية بما في ذلك المجتمعات السكنية المسورة، والحدائق الصناعية، والمجمعات الجامعية.
الميزات الرئيسية
- متانة صناعية: مواد مقاومة للعوامل الجوية للاستخدام الخارجي في جميع المواسم
- استشعار دقيق للمركبات: يكشف عن المركبات المعدنية فقط، ويتجاهل الدراجات والمشاة
- أسلاك سهلة: توصيلات حلقة قياسية وجهات اتصال مرحل لتركيب سريع
- ضبط الحساسية: مفتاح DIP بـ 8 مستويات لأنواع المركبات المختلفة
المواصفات الفنية
| المعلمة | التفاصيل |
|---|---|
| مدخل الطاقة | 100-240 فولت تيار متردد / 12-24 فولت تيار مستمر (خيار جهد مزدوج) |
| نوع الكشف | حلقة استقرائية (استشعار صناعي) |
| القنوات | 2 (مراقبة مسار مستقلة) |
| الخرج | مرحل (NO/COM) - متوافق مع بوابة الأمان |
| المركبات المدعومة | سيارات، شاحنات، دراجات نارية، شاحنات صغيرة |
| الحساسية | مفتاح DIP بـ 8 مستويات |
| نطاق التردد | 20 كيلو هرتز - 100 كيلو هرتز (مضاد للتداخل) |
| مؤشرات LED | الطاقة (أحمر)، الكشف (أخضر)، حالة الحلقة (أصفر) |
التطبيقات المثالية
- مديرو عقارات المجتمعات المسورة
- مديرو مرافق الحدائق التجارية
- فرق أمن المجمعات الجامعية
- مثبتو التحكم في الوصول للمصانع
التوصيلات والمؤشرات
وظائف المؤشر
- مؤشر LED للطاقة (أحمر): يضيء للإشارة إلى "تشغيل الطاقة"
- مؤشر LED للكشف CH1:
- ثابت: كشف المركبة
- وميض بطيء: دائرة قصر في الحلقة أو عدد لفات غير كافٍ
- وميض سريع: دائرة مفتوحة في الحلقة أو عدد لفات مفرط
- مؤشر LED للكشف CH2:
- ثابت: كشف المركبة
- وميض بطيء: دائرة قصر في الحلقة أو عدد لفات غير كافٍ
- وميض سريع: دائرة مفتوحة في الحلقة أو عدد لفات مفرط
اختيار الحساسية
يتم تسهيل ضبط الحساسية والتردد من خلال إعدادات مفتاح DIP بـ 7 و 10 اتجاهات. يمكن للمستخدمين الاختيار من بين 8 إعدادات حساسية مختلفة عن طريق تكوين مواضع مفتاح DIP وفقًا للجداول المقدمة.
تتحكم مفاتيح DIP 6 و 7 و 8 في حساسية CH1، وتتراوح من 0.8 (الأقل حساسية) إلى 0.015 (الأكثر حساسية). تتحكم مفاتيح DIP 3 و 4 و 5 في حساسية CH2، وتتراوح من 0.8 (الأقل حساسية) إلى 0.015 (الأكثر حساسية).
تكوين المفتاح
المفتاح 1 (S1): اختيار وظيفة حلقة القناة 1 (مفتاح DIP بـ 10 اتجاهات)
وظائف خاصة
DIP 1 و DIP 2: زيادة حساسية خاصة للمقطورة (كلا القناتين)
إعداد D3، D4، D5 و D1، D2: وظائف خاصة (الوضع 1، 2، 3 كشف الاتجاه. الوضع 4، 5، 6 الوضع العادي، يتم فصل كشف الحلقتين)
إعداد D6 و D7 و D8 و D3 و D4 و D5: اختيار حساسية CH1 و CH2 (ثمانية مستويات اختيار)
D9 و D10 و D6، D7: التردد (20 كيلو هرتز إلى 100 كيلو هرتز)
زر إعادة الضبط: يجب إعادة ضبط LD-200 في كل مرة يتم فيها إجراء تغيير في الإعدادات على مفاتيح DIP.
إرشادات التركيب
- يجب أن يكون حجم قطع الملف مستطيلاً بطول 1.0 إلى 2.0 متر وعرض 0.8 إلى 1.2 متر
- تجنب الزوايا القائمة قدر الإمكان
- يوصى باستخدام أسلاك حديدية مغناطيسية لملف الحث، بطول إجمالي يصل إلى 500 متر
- حافظ على قابس المنتج ومقبسه في الاتجاه الرأسي أثناء التركيب
تكامل النظام والتطبيقات
تعتبر سلسلة كاشفات الحلقات المزدوجة للمركبات JUTAI LD200/202، المزودة بوظيفة التعرف على الاتجاه، مثالية للعديد من سيناريوهات الدخول والخروج ذات القناة الواحدة. عند دمجها مع وحدات تحكم الأبواب JUTAI، وبوابات الحاجز، وقارئات RFID بعيدة المدى، فإنها تشكل حلاً سلسًا لأنظمة التحكم في الوصول للدخول/الخروج ذات القناة الواحدة.
مبدأ العمل
عملية الدخول
- عندما تدخل سيارة، يتم الضغط على حلقتي الملف في وقت واحد
- يقوم كاشف الحلقة بتشغيل قارئ UHF عند المدخل
- يقرأ قارئ UHF معرف البطاقة ويرسله إلى وحدة التحكم عبر مخرج Wiegand
- تقوم وحدة التحكم بالتحقق من صحة المعرف وإخراج إشارة مرحل لفتح بوابة الحاجز
- تدخل السيارة وتنخفض ذراع الحاجز تلقائيًا
- يضمن كاشف الحلقة أحادي القناة وظيفة السلامة ومكافحة التحطم
عملية الخروج
- عندما تخرج سيارة، فإنها تمر بجوار قارئ UHF داخلي
- يقوم كاشف الحلقة بتشغيل قارئ UHF لقراءة البطاقة وإرسال المعرف إلى وحدة التحكم
- تقوم وحدة التحكم بالتحقق من صحة المعرف وإخراج إشارة مرحل لفتح بوابة الحاجز
- تنخفض ذراع الحاجز تلقائيًا أثناء مرور السيارة
- يوفر كاشف الحلقة أحادي القناة وظيفة السلامة ومكافحة التحطم
التعرف على الاتجاه
تضمن وظيفة التعرف على الاتجاه أن كاشف الحلقة ثنائي القناة لا يقوم بتشغيل الإشارة مرة أخرى عندما تمر السيارة عبر قارئ UHF آخر، وبالتالي تسجيل سجلات الدخول أو الخروج فقط في النظام.
وضع العمل المستقل
يمكن لـ JUTAI LD-200/202 أيضًا العمل ككاشفين مستقلين للحلقات أحادية القناة، ومناسبين لمواقف السيارات القياسية ذات المدخل الواحد والمخرج الواحد. يوفر هذا التكوين فوائد توفير التكاليف عن طريق تقليل تكاليف الأجهزة المرتبطة باستخدام كواشف منفصلة لكل وظيفة.
