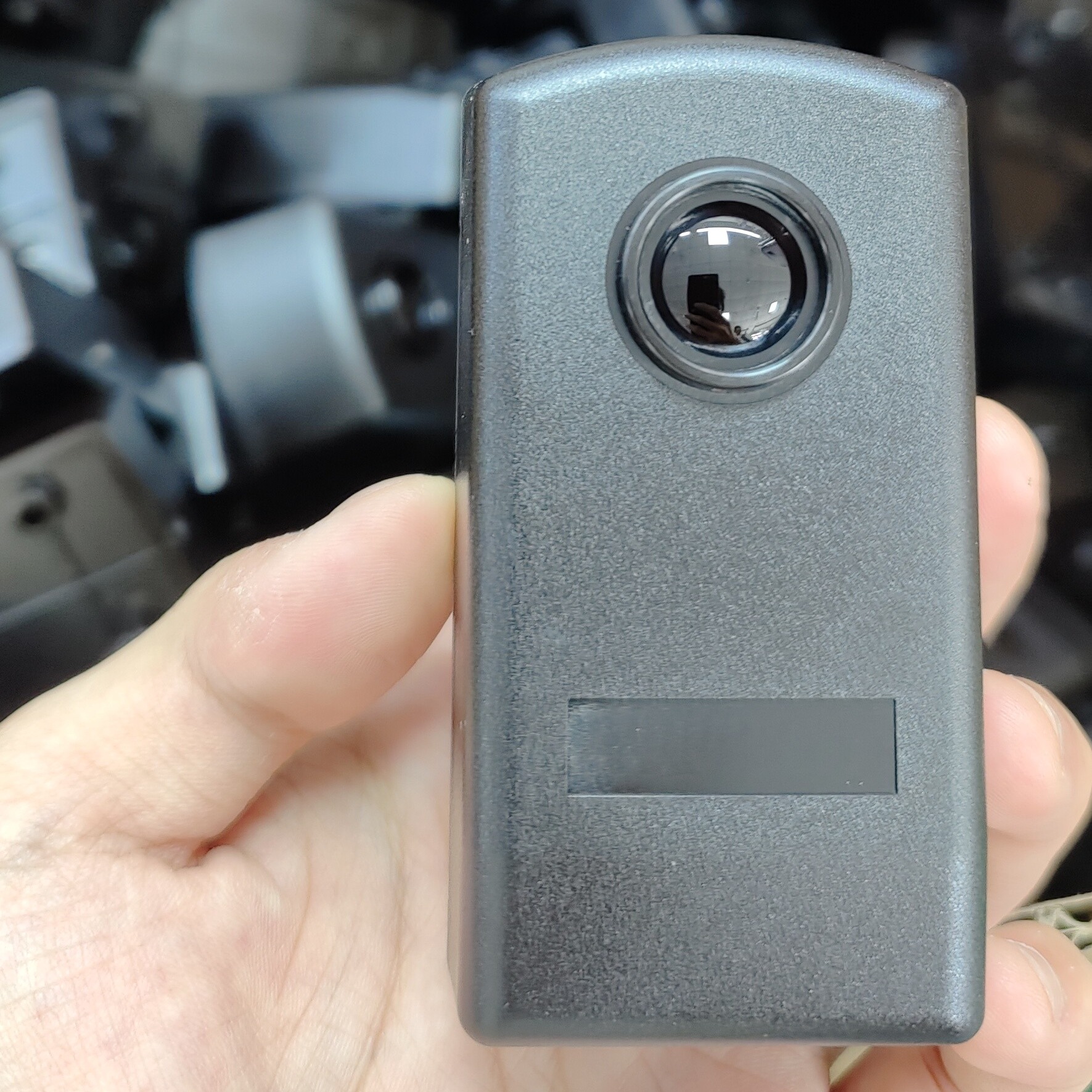

خلية الفوتو الحمراء تحت الحمراء مع نطاق اكتشاف 30m للبوابات المنزلقة والمتأرجحة

مستشعر صور تحت الحمراء JUTAI IR - 20: حل كشف خارجي متقدم

I. مقدمة
أجهزة الاستشعار الضوئي تحت الحمراء JUTAI IR - 20 هي جهاز متطور مصمم لتقديم أداء كشف خارجي متفوق في مجموعة واسعة من التطبيقات.

II. الخصائص والخصائص الوظيفية والمبادئ التقنية

أ. السمات الرئيسية

1. - نعمتطبيقات متنوعة في أنظمة الأبواب
   • كمستشعر شعاع وحيد ، يُعرف أيضًا باسم مستشعر شعاع واحد ، ويتم استخدامه على نطاق واسع في الأبواب المنزلقة الآلية ، وأبواب الشاشة ، وأبواب المرآب ، والنوافذ ، وغيرها من التطبيقات المختلفة.
   • تتكون كل وحدة من جهاز إرسال ومستقبل، مع مكبر متكامل يصدر شعاع تحت الحمراء.هذا شعاع الأشعة تحت الحمراء الضيق (أو النوع الأول أو الثاني) يعارض بشكل فعال تدخلات الضوء الخارجي.
   • حتى عندما يتم تركيبها على ارتفاع منخفض (20 - 40 سم فوق مستوى الأرض) ، فإن هذه أجهزة الاستشعار تحافظ على نطاق كشف موثوق به يمتد من 2 إلى 20 مترًا.
   • يختلف عن غيره، جهاز الاستشعار IR-20 يفتخر بقدرة الكشف الذاتي مصممة خصيصًا للأبواب المنزلقة. عند انقطاع شعاع الكشف الذاتي، يتوقف الباب عن إغلاقه،ينسحب بسرعة إلى موقعها الأوسعاستئناف حركة افتتاحها، يواصل الباب حتى يتم إعادة تشغيل شعاع الكشف. بعد الإغلاق الكامل، يتم إيقاف تشغيل شعاع الكشف.
2. - نعمتصميم مقاوم للطقس للاستخدام في الهواء الطلق
   • مع تصنيف IP65 والغلاف المطاطي ، يمكن أن يقاوم الإشعاع فوق البنفسجي والجسيمات الهشة ، مما يجعله مناسبًا للاستخدام في الهواء الطلق في جميع الظروف الجوية.
3. - نعمنطاق الكشف الطويل
   • يحتوي على أقصى نطاق اكتشاف يبلغ 20 متراً. عند ارتفاع تركيب منخفض، فإنه لا يزال يحافظ على نطاق كشف موثوق به يبلغ 2 - 20 متراً.
4. - نعممكونات عالية الجودة لتشغيل موثوق
   • تضمن مصابيح الأشعة تحت الحمراء الألمانية الكشف عن المسافة المستقر ومقاومة الضوء ، في حين توفر رلايات Omron اليابانية التوافق مع مختلف مشغلي الأبواب. يضمن إنتاج المربعات SMT جودة المجموعة.
5. - نعمالحصانة من التداخل- نعم
   • - نعمIR - 20: الصفر بين وحدات مزدوجة على طاقة التيار المتردد (أي مسافة صغيرة حتى 1 سم) ، مما يضمن الكشف الدقيق والمستقل دون تدخل من الوحدات القريبة.
   • - نعمIR - 20G: يدعم الشبكة من 4 وحدات عبر بروتوكول العزلة الذي يتم التحكم به بواسطة الشريحة ، مما يتيح الاتصال السلس والتنسيق بين وحدات متعددة.
6. - نعمالحماية العسكرية
   • - نعمIP65 البناء المغلق: مصنوعة من صب السيليكون واللحام بالموجات فوق الصوتية، مما يوفر تصميمًا قويًا ومختومًا يحمي من دخول الغبار والماء، مما يضمن التشغيل الموثوق به في البيئات الخارجية القاسية.
   • - نعمنطاق واسع لدرجات الحرارة التشغيلية (-40 درجة مئوية ~ + 70 درجة مئوية): معتمدة MIL - STD - 810G ، مما يسمح للمستشعر بالعمل بشكل مثالي في ظروف درجات الحرارة القصوى.
7. - نعمالتشخيص الذكي
   • - نعممؤشرات LED ثلاثية الألوان: توفير إشارات بصرية واضحة لـ 6 أنواع شائعة من الأخطاء، مما يسهل إصلاح الأخطاء بسرعة وسهولة.
   • - نعمنظام الصيانة التنبؤية: مع تقدير عمر ± 5٪، هذا النظام يتوقع فشل المكونات المحتملة، مما يتيح الصيانة الاستباقية وتقليل وقت التوقف.

ب - الخصائص الوظيفية

1. - نعمعملية منطقة الكشف
   • ضع كل زوج من أجهزة الكشف في نقاط متعارضة، و حدد منطقة الأشعة تحت الحمراء بينهما.اكتشاف الحركة داخل هذه المنطقة يؤدي إلى إشارة إنذار يتم نقلها إلى جهاز الاستشعار الأمني (غير متوفر).
2. - نعمإعداد أمني قابل للتطبيق على نطاق واسع
   • مناسبة بشكل مثالي لدمجها في إعدادات الأمن داخل المؤسسات التعليمية والمجمعات التجارية والمرافق الطبية والمباني السكنية وغيرها.
3. - نعمالكشف المستمر في حالة الطقس السيئ
   • يحتفظ نطاق الكشف باستمرار حتى وسط سيناريوهات الطقس السيئة مثل الأمطار وعواصف الغبار، وما إلى ذلك.
4. - نعمتثبيت وتكوين سهل الاستخدام
   • تكملة للمنتج، دليل الاستخدام الإنجليزية تصاحب الحزمة، وتوفير إرشادات شاملة مع الرسوم البيانية الموضحة لتسهيل التثبيت والتكوين بسهولة.

ج - المبادئ التقنية

1. - نعمتحكم الطيف الديناميكي
   تضمن تقنية قفز التردد ذاتية التحسين سلامة القناة المستقلة ، مما يقلل من خطر التداخل ويحافظ على أداء الكشف الموثوق به.
2. - نعممصادقة الإشارة الرقمية
   المعرفات الفريدة المشفرة مع آلية التحقق متعددة الطبقات تعزز الأمن وتمنع الوصول غير المصرح به أو التدخل.
3. - نعمتعويضات الذكاء الاصطناعي البيئي
   تعديل عتبات الكشف في الوقت الحقيقي على أساس تحليل البيئة يعوض التغيرات في الظروف البيئية، مما يضمن الكشف المتسق والدقيق.

جدول المعلمات التقنية

IV - مبدأ العمل
جهاز الاستشعار ينقل شعاعا تحت الحمراء عندما يدخل جسم منطقة الكشف ويقوم بقطع الشعاع فإنه يغير الإشارة التي يتلقاها جهاز الاستقبالهذا التغيير يدفع آلية الكشف الذاتي للسيطرة على حركة الباببالنسبة للأنظمة الأمنية، يمكن أن يرسل شعاع مقطوع إشارة إنذار.

V - تعليمات التثبيت

1. افتح اللوحة الأمامية من IR-20M لفتحها.
2. أدخل الكابلات في محفظتها وربط القاعدة بالجدار باستخدام مرساة مناسبة أو مسامير
3. قم بتوصيل مصدر الطاقة ضمن نطاق 12 - 24 فولت DC / AC.
4. تأكد من حالة الإضاءة الحمراء على جهاز الاستقبال، يجب أن تكون مغلقة مع الإعداد الصحيح.
5. غطّي جهاز الاستشعار باللوحة الأمامية وأثبتيه
6. اختبر استجابة الإرسال عن طريق قطع الشعاع عدة مرات.

VI. الطلبات

1. - نعمأوتوماتيكية البوابات والأبواب
   • يستخدم لتحفيز الجسم في البوابات واكتشاف مكافحة اللصوص في الأبواب والنوافذ
2. - نعمأنظمة الأمن
   • مناسبة لإعدادات الأمن في المدارس والمباني التجارية والمستشفيات والمنازل.

الخلاصة
جهاز الاستشعار JUTAI IR - 20 هو حل موثوق وفعال لأداء مهام الكشف في الهواء الطلق، حيث يجمع بين الميزات المتقدمة، والتشغيل الموثوق به، وتصميم سهل الاستخدام.
