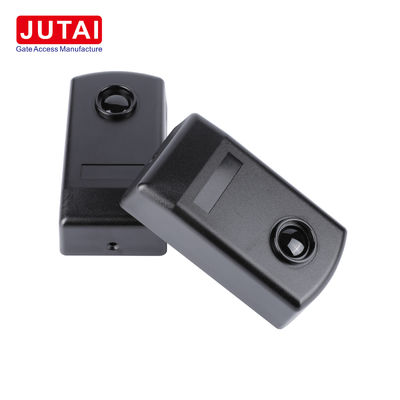

مستشعر الأشعة تحت الحمراء لـ JUTAI 30m لمدى الكشف للبوابات المتحركة وحواجز المركبات

جهاز الاستشعار الضوئي تحت الحمراء (JUTAI IR - 20): ضمان الكشف في الهواء الطلق

I. مقدمة
أجهزة الاستشعار الضوئي تحت الحمراء JUTAI IR - 20 هي جهاز متطور مصمم لتلبية متطلبات تطبيقات الكشف الخارجية بدقة وموثوقية.

II. الخصائص والمواصفات

أ - الخصائص البارزة

1. - نعمتطبيقات واسعة في أتمتة الأبواب
   • كمستشعر شعاع وحيد، يجد تطبيق في العديد من الأبواب الآلية.المضخم المدمج في وحدة جهاز الإرسال والإستقبال ينبعث من شعاع تحت الحمراء مقاوم للتداخلات الضوئية الخارجية.
   • وظيفة الكشف الذاتي حاسمة للأبواب المنزلقة. فإنها تضمن عمل الباب بأمان عن طريق التوقف والتراجع عند انقطاع الحزمة واستئناف الإغلاق بمجرد استعادة الحزمة.
2. - نعممقاومة قوية للظروف الجوية
   • مع تصنيف IP65 والغلاف المطاطي ، يمكن أن تتحمل صعوبات البيئات الخارجية ، بما في ذلك التعرض لأشعة الشمس والمطر والغبار.
3. - نعمنطاق الكشف الطويل
   • يسمح أقصى نطاق اكتشاف 20 مترًا بتغطية فعالة في مناطق كبيرة. عند ارتفاع تركيب منخفض ، لا يزال يحافظ على نطاق كشف موثوق به من 2 إلى 20 مترًا.
4. - نعممكونات عالية الجودة لتحقيق أداء ثابت
   • توفر مصابيح الأشعة تحت الحمراء الألمانية الكشف عن المسافة المستقر ومقاومة الضوء، في حين أن رلايات أومرون اليابانية تضمن التكامل السلس مع مختلف مشغلي الأبواب.إنتاج SMT يضمن جودة المجموعة.

ب - تفاصيل المعلمات التقنية

الثالث: كيفية عملها
يعمل المستشعر عن طريق إرسال شعاع تحت الحمراء. عندما يعيق جسم هذا الشعاع داخل منطقة الكشف، فإنه يغير الإشارة التي يستقبلها المستقبل. في تطبيقات الأبواب المنزلقة،هذا التغيير يدفع آلية الكشف الذاتي للسيطرة على حركة البابفي أنظمة الأمن، يمكن أن تؤدي إلى إشارة إنذار عند انقطاع الشعاع.

IV - إرشادات التثبيت

1. افتح اللوحة الأمامية من IR-20M.
2. إدراج الكابلات في غرفها الخاصة وتثبيت القاعدة على الحائط باستخدام طريقة التثبيت المناسبة.
3. قم بتوصيل مصدر الطاقة ضمن نطاق الجهد المحدد
4. تحقق من حالة LED الحمراء على جهاز الاستقبال ، يجب أن يكون مغلقًا مع الموقع الصحيح. يجب أن يؤدي قطع الشعاع إلى تنشيط LED.
5. غطّي جهاز الاستشعار باللوحة الأمامية وأثبّته في مكانه
6. اختبر استجابة الإرسال عن طريق مقاطعة الشعاع بشكل متكرر.

V - مجالات التطبيق

1. - نعمأوتوماتيكية البوابات والأبواب
   • مثالي لتحفيز الجسم في البوابات واكتشاف مكافحة السرقة في الأبواب والنوافذ
2. - نعمأنظمة الأمن
   • مناسبة لإعدادات الأمن في المدارس والمباني التجارية والمستشفيات والمنازل.

القسم السادس:
جهاز الاستشعار JUTAI IR - 20 هو حل موثوق وفعال لمهام الكشف الخارجية.
