مستشعر الأشعة تحت الحمراء المقاوم للشمس IP65 للبوابات والبابات المنزلية التلقائية

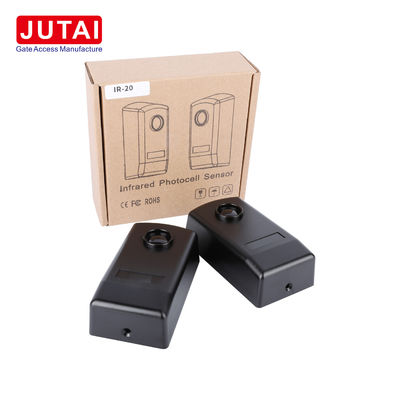

مستشعر صور تحت الحمراء JUTAI IR - 20: حل موثوق به للكشف في الهواء الطلق

I. نظرة عامة
أجهزة الاستشعار الصورية تحت الحمراء JUTAI IR - 20 هي جهاز متطور مصمم للتطبيقات في الهواء الطلق ، ويقدم قدرات اكتشاف دقيقة في سيناريوهات مختلفة.

II. الخصائص والتفاصيل التقنية

أ. السمات الرئيسية

1. - نعمنطاق تطبيق متعدد
   • يستخدم هذا الكاشف الفردي على نطاق واسع في الأبواب الآلية مثل الأبواب المنزلقة والشاشة وأبواب المرآب، وكذلك النوافذ.يتكون من جهاز إرسال ومستقبل مع مكبر متكامل يصدر شعاع تحت الحمراء.
   • ميزة الكشف الذاتي هي جانب بارز ، وخاصة بالنسبة للأبواب المنزلقة. عندما يتم قطع شعاع ، يتوقف الباب عن الإغلاق ويتراجع بالكامل ، ويستأنف الإغلاق فقط عندما يتم استعادة شعاع.
2. - نعمالتصميم المقاوم للظروف الجوية
   • مع تصنيف IP65 والغلاف المطاطي ، يمكن أن تتحمل الظروف الخارجية القاسية مثل الأمطار وعواصف الغبار ، وذلك بفضل مقاومتها للإشعاع فوق البنفسجي والجسيمات الهشاشة.
3. - نعمنطاق الكشف الموسع
   • قادر على الكشف عن الأشياء في أقصى مدى 20 مترًا. حتى في ارتفاع منخفض (20 - 40 سم فوق الأرض) ، فإنه يحافظ على نطاق كشف موثوق به من 2 - 20 مترًا.
4. - نعممكونات عالية الجودة لأفضل أداء
   • تضمن مصابيح الأشعة تحت الحمراء من العلامة التجارية الألمانية الكشف عن المسافة المستقر ومقاومة الضوء ، في حين تضمن رلايات Omron اليابانية التوافق مع مختلف مشغلي الأبواب.إنتاج الشرائح SMT يضمن جودة إنتاج الشرائح.

B. جدول المعلمات التقنية

مبدأ العمل
يعمل المستشعر عن طريق إصدار شعاع تحت الحمراء من جهاز الإرسال. عندما يدخل جسم منطقة الكشف ويقطع هذا الشعاع ، فإنه يسبب تغيير في الإشارة التي يستقبلها جهاز الاستقبال.في تطبيقات مثل الأبواب المنزلقة، هذا التغيير يؤدي إلى تشغيل آلية الكشف الذاتي للسيطرة على حركة الباب. بالنسبة لأنظمة الأمن ، يمكن أن يرسل شعاع القطع إشارة إنذار إلى مضيف.

خطوات التثبيت

1. افتح IR-20M برفع اللوحة الأمامية
2. إدخل الكابلات في غرفتها وربط القاعدة بالحائط باستخدام مرسومات أو مسامير مناسبة اعتمادا على سطح التثبيت.
3. قم بتوصيل مصدر الطاقة ضمن نطاق 12 - 24 فولت DC / AC.
4. تحقق من أن المصابيح الحمراء الموجودة على جهاز الاستقبال يجب أن تكون مغلقة مع وضعها وتوجيهها الصحيح
5. غطى باللوحة الأمامية وأثبتها بالمسامير
6. اختبر استجابة الإرسال عن طريق قطع الشعاع عدة مرات

V - الطلبات

1. - نعمأوتوماتيكية البوابات والأبواب
   • تستخدم لتحفيز الجسم في حواجز وقوف السيارات، والبوابات، وما إلى ذلك، وككشف مكافحة السرقة للنوافذ والأبواب.
2. - نعمأنظمة الأمن
   • مناسبة لإعدادات الأمن في المؤسسات التعليمية والمناطق التجارية والمرافق الطبية والمباني السكنية.

الخلاصة
جهاز الاستشعار JUTAI IR - 20 هو خيار موثوق به للكشف في الهواء الطلق ، ويقدم أداءً مستقراً وسهلة التثبيت.
