جهاز استشعار الخلايا الضوئية تحت الحمراء الخاضعة للأحوال الجوية في الهواء الطلق لبوابات الحاجز مع نطاق 30 متر

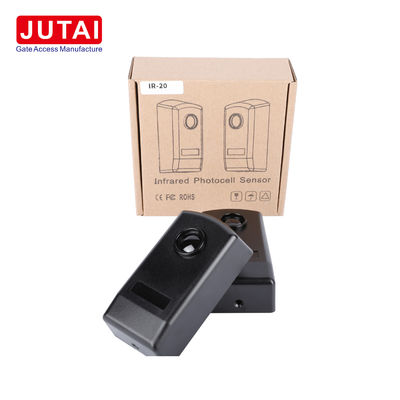

مستشعر صور تحت الحمراء JUTAI IR - 20: مثالي لتطبيقات الكشف في الهواء الطلق

I. مقدمة

مستشعر الصور تحت الحمراء "جوتاي" IR-20 هو جهاز موثوق للغاية ومتنوع مصمم لمجموعة واسعة من احتياجات الكشف في الهواء الطلق سواء كانت آليات فتح البواباتأنظمة الإنذار الأمني، أو تطبيقات مكافحة السرقة، هذا المستشعر يوفر أداء ممتاز.

II. الخصائص والمعايير التقنية

أ - الخصائص

1. - نعمتطبيقات متنوعة
   • يتم استخدام أجهزة الكشف عن الأشعة المنفردة مثل JUTAI IR - 20 عادة في الأبواب المنزلقة الآلية وأبواب الشاشة وأبواب المرآب والنوافذ ، إلخ.يتكون من جهاز إرسال ومستقبل مع مكبر متكامل ينبعث من شعاع الأشعة تحت الحمراء.
   • القدرة على الكشف عن نفسها من مستشعر IR - 20 مفيدة بشكل خاص للأبواب المنزلقة. عندما يتم قطع شعاع الكشف عن نفسها، يتوقف الباب عن الإغلاق ويتراجع تماما.بمجرد استعادة الشعاع، الباب يستأنف الإغلاق حتى يتم إغلاقه بالكامل مرة أخرى.
2. - نعممقاومة الطقس
   • مع تصنيف IP65 والغلاف المطاطي، فهي مقاومة للغاية للإشعاع فوق البنفسجي والجسيمات الهشة، مما يجعلها مناسبة للبيئات الخارجية.عواصف الغبارو ظروف الطقس القاسية الأخرى
3. - نعمنطاق كشف واسع
   • يبلغ أقصى نطاق الكشف 20 مترًا ، والذي يمكن تعديله وفقًا لمتطلبات التثبيت المختلفة. حتى عندما يتم تركيبه على ارتفاع منخفض نسبيًا (20 - 40 سم فوق مستوى الأرض) ، يمكن أن يصل إلى 20 مترًا.يمكنه الحفاظ على نطاق كشف موثوق به في غضون 2 - 20 متر.
4. - نعممكونات عالية الجودة
   • مصابيح الأشعة تحت الحمراء تستخدم العلامات التجارية الألمانية لضمان الكشف عن المسافة المستقر ومقاومة الضوء. تستخدم المرورات العلامة التجارية اليابانية أومرون للتوافق مع مختلف مشغلي الأبواب.يتم اعتماد إنتاج الشرائح SMT لضمان جودة ودقة إنتاج الشرائح.

B. جدول المعلمات التقنية

مبدأ العمل

يعمل مستشعر JUTAI IR - 20 بناءً على انقطاع شعاع الأشعة تحت الحمراء. ينبعث من جهاز الإرسال شعاع الأشعة تحت الحمراء الضيقة (أو من النوع الأول أو الثاني) ،مصممة لمواجهة التداخلات الضوئية الخارجيةعندما يتحرك جسم داخل منطقة الكشف المحددة من قبل جهاز الإرسال والمستقبل، فإنه يقاطع شعاع الأشعة تحت الحمراء. هذا التوقف يسبب تغيير في الإشارة التي يستقبلها المستقبل.في حالة التطبيقات مثل الأبواب المنزلقةفي نظام الإنذار الأمني، يمكن أن يؤدي انقطاع الشعاع إلى إشارة إنذار يتم إرسالها إلى مضيف الإنذار الأمني.

IV - تعليمات التثبيت

1. لفتح IR-20M، ارفع اللوحة الأمامية للخلية الضوئية.
2. ادخلوا الكابلات في غرفتها وربطوا القاعدة بالحائط
   • إذا تم تثبيته على الحائط، حفر ثلاثة ثقوب 5 ø وتثبيت مرساة المسامير المناسبة.
   • إذا كان التثبيت على المعدن، حفر ثلاثة ثقوب 3 ø للتركيب مع المسامير الذاتية.
3. قم بتوصيلات كهربائية، قم بتشغيل الخلايا الضوئية بجهد بين 12 و 24 فولت DC/AC.
4. إذا كان الموقع والمحاذاة والاتصال صحيحين، فسيتم إيقاف تشغيل المصابيح الحمراء على جهاز الاستقبال. في كل مرة يتم فيها مقاطعة الشعاع، يتم تشغيل المصابيح الحمراء.
5. غطّي الخلية الضوئية باللوحة الأمامية، أدخلها إلى القفل وأغلقها.
6. أقطع الشعاع عدة مرات للتحقق من استجابة الإرسال
7. إصلاح الألواح الأمامية مع المسامير المقدمة.

V - الطلبات

1. - نعمأوتوماتيكية البوابات والأبواب
   • يمكن أن يعمل كجهاز تحفيز للجسم لحواجز وقوف السيارات، بوابات المشي، وبوابات السيارات. كما أنه مناسب للكشف عن نافذة، باب، وممر مكافحة السرقة.
2. - نعمأنظمة الأمن
   • مثالية لدمجها في إعدادات الأمن داخل المؤسسات التعليمية والمجمعات التجارية والمرافق الطبية والمباني السكنية ، الخ.نطاق الكشف المستقر يضمن الكشف الدقيق عن الاختراقات حتى في البيئات الخارجية.

الخلاصة

جهاز الاستشعار الضوئي تحت الحمراء (JUTAI IR - 20) هو جهاز عالي الجودة وموثوق به و مقاوم للظروف الجوية و يقدم مجموعة واسعة من التطبيقات في كل من آليات فتح البوابات وأنظمة الأمن.ميزاته المتقدمة، الأداء المستقر، وسهولة التثبيت تجعلها خيار رائع للاحتياجات الكشفية الخارجية المختلفة.
