جهاز رادار الميكروويف ذو الإرسال الواحد RVP42-7M لفتحات القطاعية والسرعة العالية

RVP42-7M مستشعر حركة رادار رله واحد للأبواب الصناعية

مقدمة المنتج

الـRVP42-7Mهو مستشعر رادار ميكروويف عالي الأداء تم تطويره من قبل Shenzhen JUTAI COMM CO., LTD. تم تصميمه خصيصًا للاستخدام في التطبيقات الصناعية مثلالأبواب الصناعية,أبواب المرآب,أبواب التخزين البارد، وغيرها من مدخلات حركة المرور العالية، يمكن لهذا جهاز استشعار الرادار الكشف بفعالية عن وجودالمركباتوالمشاةيحتوي على قدرات متطورة للكشف عن الحركة، بما في ذلك تصفية الأشياء المتحركة جانباً مثل المركبات أو المشاة، وضمان الكشف الدقيق والتشغيل الآمن للأبواب الآلية.

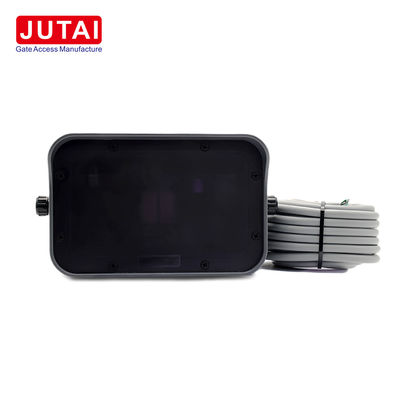

مظهره وأبعاده

• مواد السكن: الألومنيوم الرمادي المضغوط والبولي كربونات
• الأبعاد (بما في ذلك القوس): 164ملم × 111ملم × 94.5ملم
• الوزن: 630 غرام
• التصميم: مضغوطة وقوية، مناسبة لمختلف مواقع التثبيت، وتوفر المرونة والمتانة على حد سواء.

الأسلاك والتركيب

• إمدادات الطاقة:
  • نطاق الجهد العامل: 12V إلى 36VDC
  • التيار العامل: أقل من 100mA
  • رموز لون الكابل:
    • أسود: ± 12 إلى 36VDC
    • أحمر: +12 إلى 36VDC
• مخرج رله:
  • إنتاج الإرسال الافتراضي هو NO (NC).
  • الإرسال 1 COM:الأسلاك الصفراء
  • رله 1 NO:الأسلاك الخضراء
  • إنتاج إشارة الإرسال يشير إلى ضوء أخضر.
• متطلبات التثبيت:
  • قم بتثبيتها على سطح مسطح ومستقر لتقليل الاهتزازات.
  • تجنب العقبات مثل اللافتات أو النباتات التي تعيق منطقة الكشف.
  • تأكد من عدم وضع أي أشياء معدنية أمام جهاز الاستشعار.
  • لا تضع جهاز الاستشعار بالقرب من الإضاءة الفلورسنتية.
• ارتفاع التثبيت: 2m إلى 7m، مما يوفر المرونة لسيناريوهات التثبيت المختلفة.

المعلمات التقنية

وظيفة جهاز الاستشعار وإعدادات المعلمات

• تعديل الحساسية: حساسية رادارية دقيقة للكشف عن الأشياء ذات الأحجام أو السرعات المختلفة.
• نطاق الكشف: تم تحسينها لكلا من الكشف عن المشاة والمركبات في مختلف البيئات الصناعية.
• عملية التحكم عن بعد:
  • تشغيل: اضغط على زر البدء على جهاز التحكم عن بعد لتشغيل
  • ملاحظة خاصة: لا يعمل جهاز التحكم عن بعد إلا خلال 30 دقيقة بعد تشغيل الرادار. إذا تم تجاوز هذا الوقت ، قم بإيقاف تشغيل الرادار وإعادة تشغيل الرادار لاستخدام جهاز التحكم عن بعد.

التطبيقات

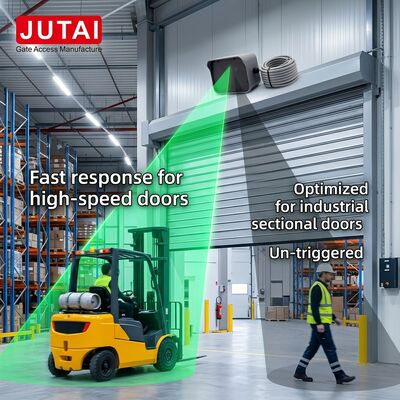

الـRVP42-7Mجهاز استشعار الرادار مثالي لمجموعة واسعة من تطبيقات الأبواب الصناعية، بما في ذلك:

1. الأبواب الصناعية: محسّنة للسلامة والكفاءة في المصانع والمستودعات.
2. أبواب المرآب: مناسبة لكل من أبواب المرآب السكنية والتجارية حيث الكشف عن المركبات أمر حاسم.
3. أبواب التخزين البارد: يضمن السلامة وكفاءة الطاقة في البيئات الحساسة للحرارة.
4. أبواب الميناء: يساعد على إدارة تدفق حركة المرور في رصيف التحميل، والتمييز بين المركبات والمشاة.

باستخدام تكنولوجيا رادار دوبلرRVP42-7Mيوفر دقة اكتشاف محسنة ، مما يضمن تشغيل الباب الموثوق به وبدون استخدام اليدين في بيئات صناعية مختلفة.

الفوائد الرئيسية

• عملية اليدين الحرة: يفتح الأبواب تلقائيًا بناءً على الكشف عن المركبات أو المشاة ، مما يقلل من الحاجة إلى التحكم اليدوي.
• كفاءة الطاقة: يتم تنشيطه فقط عندما يتم الكشف عن الحركة، مما يقلل من استهلاك الطاقة من خلال تقليل الوقت الذي يبقى الباب مفتوحا.

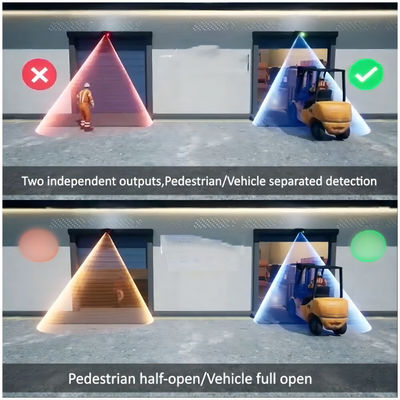

• تحسين السلامة: يفرق المستشعر بين المشاة والمركبات، مما يضمن التشغيل الآمن من خلال منع الحوادث.
• حساسية قابلة للتخصيص: تعديل مستويات الحساسية لتلبية الاحتياجات البيئية المحددة، مثل تطبيقات الأبواب عالية السرعة أو البيئات ذات حركة المرور الكثيرة.

الاستنتاج

الـRVP42-7M جهاز استشعار حركة رادار واحدهو حل متقدم لأتمتة الأبواب الصناعية. مع الكشف المتقدم عن الحركة، والحساسية القابلة للتعديل،يقدم حل مثالي لمجموعة متنوعة من التطبيقات بما في ذلكالأبواب الصناعية,أبواب المرآب، وأبواب التخزين الباردإن تنوعه في ارتفاع التثبيت وأدائه الموثوق به في ظروف بيئية مختلفة وتصميمه الفعال من حيث الطاقة يجعله أداة أساسية للتطبيقات الصناعية الحديثة.
