RVP42-7M جهاز استشعار الحركة مفتوح الباب الناس تمييز المركبات للباب العلوي الصناعي

وصف المنتج من RVP42 - 7M

1. مقدمة المنتج
   • RVP42 - 7M هو رادار عالي الأداء تم تطويره من قبل Shenzhen JUTAI COMM CO., LTD. تم تصميمه للتطبيقات في الصناعات مثل الأبواب الصناعية ، أبواب المرآب ، أبواب التخزين البارد ،والحواجزيمكن لهذا الرادار أن يكتشف وجود الأشخاص أو المركبات في البيئة ولديه وظيفة تحديد وتصفية المركبات أو المشاة الذين يتحركون جانبا.
2. مظهره وأبعاده

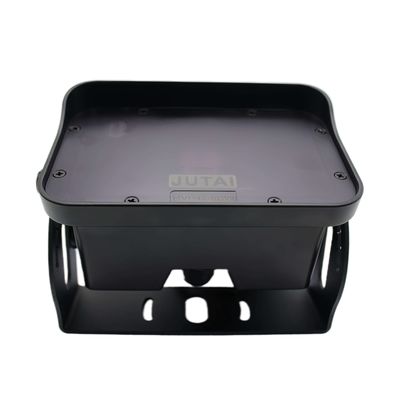

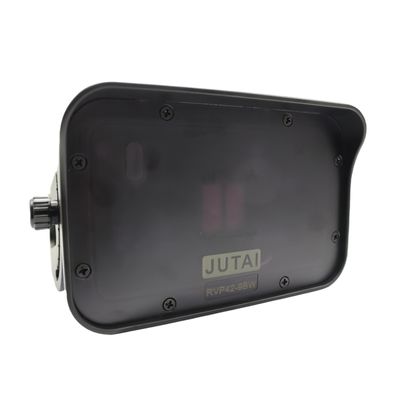

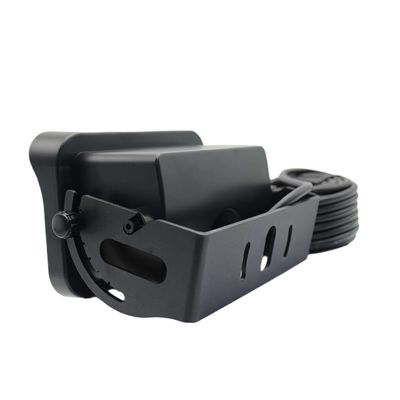

   • يحتوي الرادار على علبة من الألومنيوم والبوليكاربونات الرمادية. أبعاده (بما في ذلك العامل) هي 164 ملم x 111 ملم x 94.5 ملم ، ويزن 630 غرامًا.التصميم الكلي مضغوط ومناسب لمختلف مواقع التثبيت.
3. الأسلاك والتركيب
   • إمدادات الطاقة: نطاق الجهد العامل هو 12 - 36VADC ، مع تيار عمل أقل من 100mA. يتم ترميز كابلات الطاقة بالألوان لسهولة التعرف عليها: الأسود ل ± 12 - 36VADC والأحمر ل + 12 - 36VADC.
   • مخرج رله: مخرج الإرسال الافتراضي هو NO (NC). السلك الأصفر للإرسال 1 COM ، والسلك الأخضر للإرسال 1 NO. يتم الإشارة إلى مخرج إشارة الإرسال بالضوء الأخضر.
   • متطلبات التثبيت: يجب تركيب جهاز الاستشعار بشكل ثابت على سطح مسطح لتقليل تأثير الاهتزاز. تجنب أي عقبات مثل لافتات أو نباتات يمكن أن تعيق منطقة الكشف.تأكد من عدم وجود أي أشياء معدنية أمام غطاء جهاز الاستشعار، ولا تضع جهاز الاستشعار بالقرب من الأضواء الفلورسنتية.
   • ارتفاع التثبيت: يمكن تثبيته على ارتفاع يتراوح من 2 متر إلى 7 أمتار ، مما يوفر المرونة في سيناريوهات التطبيق المختلفة.
4. المعلمات التقنية
   • يمتلك رادار دوبلر ووحدة المستوى من RVP42 - 7M المواصفات التقنية التالية كما هو موضح في الجدول أعلاه.تردد انبعاثات 125 غيغاهرتز يسمح بالكشف الدقيق عن الكائناتمع قوة انبعاث أقل من 20dBm، فإنه يعمل بكفاءة مع الحفاظ على السلامة.مجموعة واسعة من درجات الحرارة من -30 °C إلى +60 °C والقدرة على العمل في الرطوبة النسبية من 0٪ إلى 95٪ (بدون التكثيف) تجعلها مناسبة لظروف بيئية متنوعةيقدم طول الكابل 7m الراحة أثناء التثبيت والاتصال. مستوى حمايته IP65 يوفر حماية جيدة ضد دخول الغبار والماء.يمكنه الكشف عن سرعات المركبات تصل إلى 25 كم/ساعة، وهو مفيد للتطبيقات التي تحتاج إلى مراقبة حركة المركبة.
5. إعدادات معايير وظيفة المستشعر (التفاصيل غير المقدمة بالكامل في الوثيقة الأصلية ولكن يمكن إضافتها بناءً على مزيد من المعلومات)
   • على الرغم من أن التفاصيل المحددة ليست كاملة في الوثيقة الحالية،هذا القسم سيشمل الإعدادات المتعلقة بحساسية الرادار للكشف عن الأشياء المختلفة (الناس والمركبات)، نطاق الكشف، وأي معايير قابلة للتعديل التي يمكن أن تحسن أدائها في بيئات محددة.قد يتضمن خيارات لضبط عتبة الكشف لأحجام أو سرعات مختلفة من الأجسام.
6. عملية التحكم عن بعد (مع ملاحظات خاصة)
   • يمكن تشغيل الرادار عن طريق الضغط لفترة طويلة على زر START على جهاز التحكم عن بعد. يجب أن يكون جهاز التحكم عن بعد موجه إلى الرادار دون هز حتى يبقى زر START مضاءً.إذا كان زر البدء يومض، قد يشير إلى وجود مشكلة، وقد يحتاج المستخدم إلى الضغط لفترة طويلة على زر START لإيقاف تشغيله، وإزالة وإعادة تثبيت البطارية، ثم تكرار عملية تشغيل الكهرباء.جهاز التحكم عن بعد يعمل فقط خلال أول 30 دقيقة بعد تشغيل الرادارإذا مرت أكثر من 30 دقيقة، يجب إيقاف تشغيل الرادار ثم تشغيله مرة أخرى للتحكم عن بعد للعمل.
