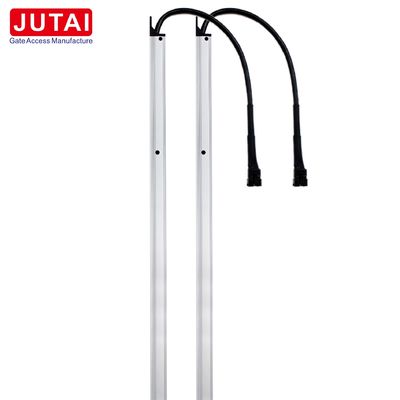

JUTAI 1.8m 29 - أجهزة استشعار الستارة الضوئية الضوئية: حل سلامة لا مثيل له

I. مقدمة

II. التعبئة والتغليف والمكونات المدرجة

III. وظائف المنتج

1. تشكيل الشبكة الوقائية
   • من خلال إصدار شعاع ضوئي معايرة بدقة بين جهاز الإرسال والمتلقي، فإنه يبني شبكة حماية موثوقة للغاية. هذه الشبكة تعمل كحارس يقظ،الكشف الفوري عن أي تدخل لأشياء أو أشخاص إلى منطقة الشبكة المحددةبمجرد اكتشافه، فإنه يطلق على الفور نظام السلامة، وبالتالي ضمان سلامة الموظفين والمعدات.
   • تميز وظيفة إغلاق الفريدة هذا المستشعر. يمكنه التمييز بدقة وتجاهل الأشياء غير ذات الصلة، مما يضمن أن عمله لا يتأثر بعوائق مزيفة.هذه السمة حاسمة بشكل خاص في البيئات الصناعية المعقدة حيث قد تكون هناك العديد من الأشياء.
2. نطاق تطبيق متعدد
   • يجد تطبيقًا واسعًا في مناطق السلامة الحرجة مثل الأبواب والأبواب الآلية ومعدات الرفع.قدرته على الكشف بدقة عن مخاطر الوقوع في الفخ تجعله عنصر أمان لا غنى عنه في هذه الإعدادات.

IV. الحجم والأبعاد الفيزيائية

1. الطول المثالي والشكل الرقيق
   • مع طول إجمالي مناسب بشكل مثالي لمجموعة واسعة من سيناريوهات التثبيت،يمكن دمجها بسهولة في معظم فجوات الأبواب دون عرقلة عمل الإغلاق الطبيعي للأبوابهذا التصميم لا يضمن فقط تناسبًا سلسًا بل يضيف أيضًا إلى الجمالية العامة للتركيب.
2. المسافة الدقيقة بين الأشعة
   • تم ضبط مسافة الشعاع بدقة عند 60 ملم، مما يزود المستشعر بالقدرة الرائعة على اكتشاف حتى الأجسام الرقيقة مثل شوكات الشاحنات بدقة استثنائية.هذا المستوى العالي من الدقة ضروري لضمان سلامة كل من الموظفين والمعدات القيمة في البيئات الصناعية.

V. مواصفات الأسلاك

1. أسلاك المستقبل
   • يتم تحديد تكوين الأسلاك للمستقبل بوضوح ، مع كل لون سلك يخدم وظيفة محددة. يتم تعيين السلك الأسود للأرض (GGD) ، والسلك الأصفر لنقل الإشارة ،السلك الأحمر لمزامنة DC12V - 24V، والأسلاك الخضراء والبيضاء محجوزة للاستخدام في المستقبل أو تخصيصات محددة.
2. سلك جهاز الإرسال
   • وبالمثل ، فإن جهاز الإرسال له إعدادات سلكية متميزة خاصة به. السلك الأسود هو للأرض (GND) ، والسلك الأصفر للإشارة ، والسلك الأحمر لمصدر الطاقة DC12V - 24V ،والأسلاك الخضراء والبيضاء محجوزةمن الأهمية بمكان ربط الأسلاك الصفراء بشكل صحيح لكل من الاستقبال والإرسال لضمان التواصل والعمل بشكل صحيح.

المعلمات التقنية

دليل حل المشاكل

1. خطأ في محاذاة الستارة الضوئية
   • إذا كانت الستائر الضوئية لا تتماشى بشكل صحيح ، فإن الحلول الممكنة تشمل دورة الطاقة في وحدات الاستقبال والإرسال ، والتحقق من الاتصال السليم لخط مزامنة الإشارة ،وإعادة تثبيت الوحدات إذا كان موقعها غير مستقرة.
2. كشف الإشارة الكاذبة
   • في حالة إشارة الستار الضوئي إلى إشارة استقبال عندما لا يتم حجبها، تحقق من وجود أجهزة تحت الحمراء الأخرى في المنطقة المجاورة التي قد تسبب التداخل.تنظيف نافذة الستارة الضوئية لإزالة أي عقبات محتملة أو الأوساخ التي يمكن أن تؤثر على الإشارة، وإعادة ضبط زاوية المواءمة بين جهاز الإرسال والمتلقي.
3. غياب الإجراءات المضادة للضغط
   • عندما يعمل الستار الضوئي بشكل طبيعي ولكن لا يتم تشغيل العمل المضاد للضغط ، فمن الضروري فحص مخرج الإرسال ومصدر مضاد للضغط.ضمان أن تكون المسافة العاملة ضمن النطاق المحدد لضمان التشغيل السليم.
4. وظيفة إخفاء عدم الوصول
   • إذا لم يكن من الممكن الوصول إلى وظيفة الاختباء، تحقق من وجود أي تسرب للضوء أثناء التشغيل، تحقق مما إذا كان الضوء السفلي مسدودًا.وتأكد من أن الباب السفلي أو المأوى يلبي الحد الأدنى من متطلبات المسافة للحماية المستمرة.

الثامن: الاحتياطات والصيانة

1. إدارة الكابلات
   • ابق جميع كابلات الاتصال بعيدة عن موصلات الجهد العالي أو التيار العالي لمنع التداخل الكهرومغناطيسي وضمان العمل الآمن والمستقر للمستشعر.
2. مكونات الظل المناسبة
   • تأكد من أن الباب الجانبي السفلي أو المأوى المستخدم في ميزة التلاشي مناسب ويفي بالشروط اللازمة لأفضل أداء.
3. التنظيف المنتظم
   • امسح بصورة دورية نوافذ جهاز الإرسال والإستقبال بمنشفة ناعمة جافة للحفاظ على مسارات إرسال واستقبال واضحة.تساعد هذه الخطوة البسيطة والحاسمة في منع الأوساخ والحطام من التدخل في التشغيل الطبيعي للمستشعر.
4. التعامل الجسدي
   • تجنب ثني أو تحريف الستار الضوئي للحفاظ على سلامته الهيكلية ووظائفه. أي تلف مادي للستار يمكن أن يضع في خطر أدائه وقدراته على السلامة.
5. الحفاظ على مسافة الظل
   • الالتزام بالمسافة الأدنى المحددة للظلال المستمرة لضمان الكشف الدقيق والموثوق به. قد يؤدي الاختلاف عن هذه المسافة إلى الكشف الخاطئ أو تقليل الأداء.
6. حماية السطح
   • لا تخدش غطاء سطح جهاز الاستشعار لحماية مكوناته الداخلية والحفاظ على مظهره الجمالي.قد يؤثر السطح المخطط أو التالف أيضا على أداء جهاز الاستشعار مع مرور الوقت.
7. عمليات التفتيش الشهرية
   • اجري فحص شهري لأي علامات للانفصال في جهاز الإرسال، جهاز الاستقبال، و سلك التمديدو سلك إخراج الإشارة لضمان التشغيل المستمر والآمن.

التاسع: الخصائص الخاصة

1. الاندماج السلس
   • تصميمه المبتكر يسمح بتثبيت سلس في فجوات الأبواب، دون عرقلة عملية الإغلاق العادية.هذا ليس فقط يسهل عملية التثبيت ولكن أيضا يعزز الوظائف العامة والراحة لنظام السلامة.
2. المناعة من أشعة الشمس
   • تم اختبارها بدقة وأثبتت أنها محصنة ضد التداخل من أشعة الشمس القوية، يمكن أن يعمل المستشعر بشكل موثوق به حتى في بيئات خارجية مشرقة أو داخلية مضيئة جيدًا.هذه الميزة تضمن أداء ثابت بغض النظر عن ظروف الإضاءة.
3. المكونات المتميزة
   • إن استخدام نواة المصابيح المستوردة يساهم بشكل كبير في أدائها المتميز ضد الضوء ، مما يرفع الجودة العامة ومتانة المنتج.هذا يضمن الموثوقية طويلة الأجل والاكتشاف الدقيق في مجموعة واسعة من التطبيقات.
