CL20-16L 2000mm 16 أشعة الضوء الضوء الضوء الضوء الضوء الضوء الضوء الضوء الضوء الضوء الضوء الضوء الضوء الضوء الضوء الضوء الضوء الضوء الضوء الضوء الضوء الضوء الضوء الضوء الضوء الضوء الضوء الضوء الضوء الضوء الضوء الضوء الضوء الضوء الضوء الضوء الضوء الضوء الضوء الضوء الضوء الضوء الضوء الضوء الضوء الضوء الضوء الضوء الضوء الضوء الضوء الضوء الضوء الضوء الضوء الضوء الضوء الضوء الضوء الضوء الضوء الضوء الضوء الضوء الضوء الضوء الضوء الضوء الضوء الضوء الضوء الضوء الضوء الضوء الضوء الضوء الضوء الضوء الضوء ال
تفاصيل المنتج
| تصنيف IP | IP67 | مسافة الاستشعار | 8 م |
|---|---|---|---|
| رقم شعاع الأشعة تحت الحمراء | 16 شعاع | ميزة | مقاومة للتآكل |
| جهد الإمداد | تيار مستمر 12-24 فولت | درجة حرارة التشغيل | -20 ~ 60 ℃ |
| التشغيل الحالي | < 50mA | الإخراج | لا / نك، كوم |
| العمل الحالي | <20 مللي أمبير @ تيار مستمر 12 فولت | مواصفة | 200*2.1*1.5 سم |
| إبراز | الستار الضوئي الضوئي ip67,2000 ملم الستار الضوئي,16 شعاعاً للضوء الضوئي للسلامة |
||
منتوج وصف

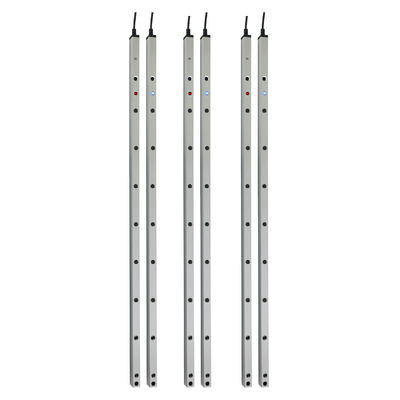

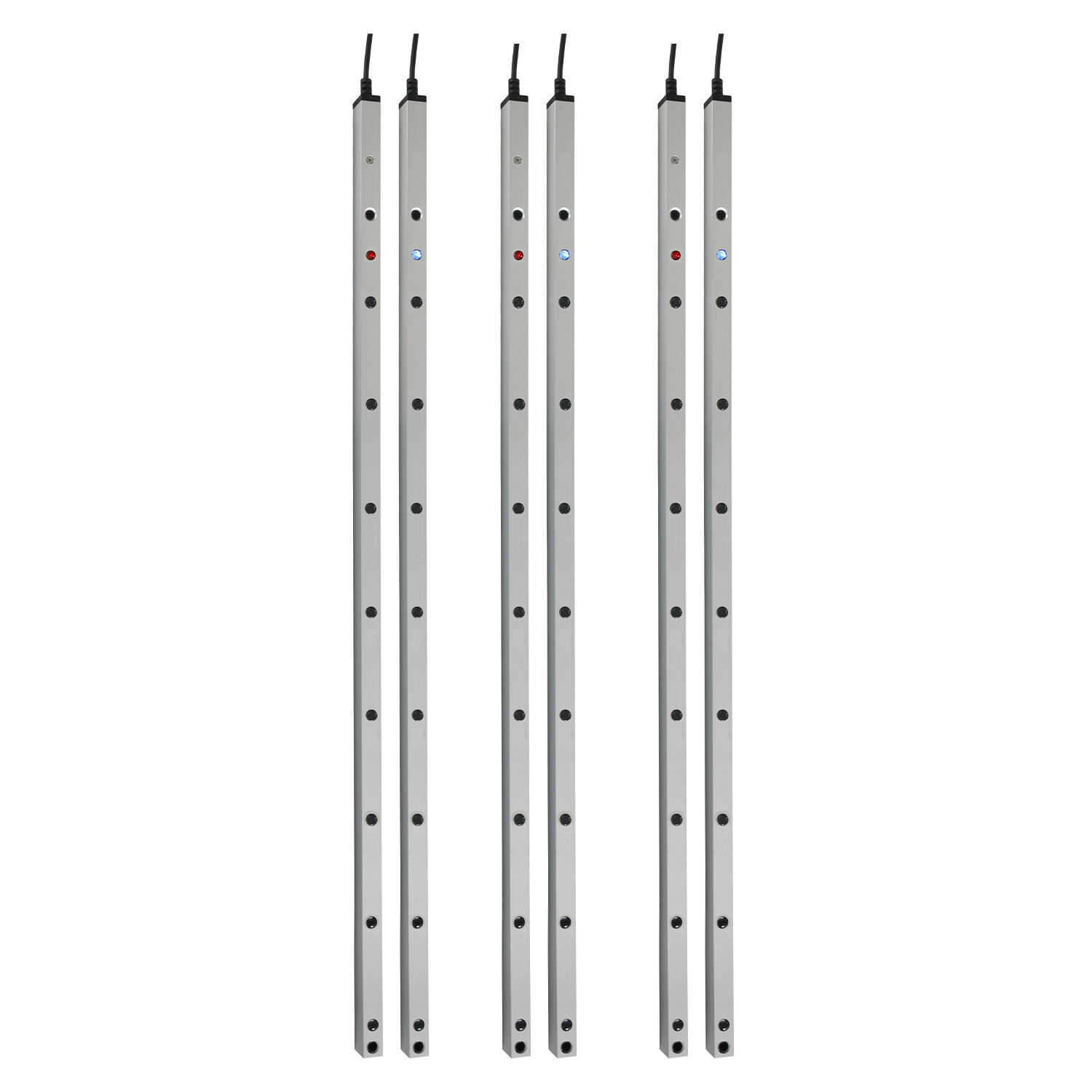

ستارة ضوئية أمان CL20-16L 2000 مم 16 شعاع مقاومة للماء IP67
ستارة ضوئية أمان بالأشعة تحت الحمراء CL20-16L مع وظيفة حجب للأبواب الصناعية
نظرة عامة على المنتج
تعمل ستارة الأمان الضوئية JUTAI CL20-16L عن طريق إنشاء شعاع ضوئي بين الباعث والمستقبل، مما يخلق حاجزًا واقيًا. عندما يدخل جسم أو شخص إلى منطقة الشبكة، يتم قطع شعاع الضوء، مما يؤدي إلى تنشيط نظام الأمان فورًا لتنفيذ الإجراءات المناسبة. يتم تثبيتها عادةً في نقاط حيوية للآلات مثل الأبواب والأبواب الأوتوماتيكية ومعدات الرفع، مما يتيح الكشف الفوري عن مخاطر السحق المحتملة. يُستخدم هذا المنتج على نطاق واسع في البيئات الصناعية والتجارية ويعمل كعنصر حاسم في أنظمة الأتمتة حيث تكون مستويات الأمان العالية ضرورية.
أوضاع التشغيل
وضع الحجب
يتم تركيب ستارة الأمان الضوئية داخل فجوة الباب. أثناء الإغلاق العادي للباب، يتم حجب الأشعة الضوئية بالتتابع من الأعلى إلى الأسفل. يفسر النظام هذا الحجب المتسلسل على أنه عملية إغلاق باب عادية. ومع ذلك، إذا مر جسم من الأسفل وعرقل شعاع الضوء أثناء إغلاق الباب، فسيفتح الباب فورًا.
الوضع العادي
عند التركيب على الجانبين الداخلي والخارجي للباب مع إغلاق الباب، لا تمر الأشعة الضوئية. في هذا التكوين، بغض النظر عن شعاع الضوء الذي يتم حجبه داخل الستارة، يقوم النظام فورًا بإنشاء إشارة فتح الباب.
المواصفات الفنية
- المكونات: تتكون من باعث ومستقبل
- نطاق التشغيل: 1 إلى 8 أمتار
- ارتفاع الحماية: بحد أقصى 1820 مم في وضعي الحجب والعادي
- مادة الغلاف: هيكل من سبائك الألومنيوم للمتانة ومقاومة البيئة
المزايا الرئيسية
- التكيف البيئي: مثالي لأبواب التخزين البارد والبيئات الرطبة مع نطاق درجة حرارة يصل إلى -25 درجة مئوية
- تركيب مبسط: يلغي الحاجة إلى صندوق تحكم سلكي متزامن، مما يبسط عملية التركيب
- استجابة سريعة: سرعة استجابة سريعة تبلغ 0.03 ثانية لمنع الحوادث
- مقاومة التداخل: مقاومة ممتازة لأشعة الشمس والتداخل الكهرومغناطيسي
- خيار التخصيص: يدعم تخصيص الكمية لتلبية متطلبات المشروع المحددة
المعلمات الفنية
| المعلمات | المستقبل | الباعث |
|---|---|---|
| تيار العمل | <20mA@DC12V | <65mA@DC12V |
| جهد العمل | DC12-24V | DC12-24V |
| نطاق التشغيل | 1-8م | 1-8م |
| الحد الأقصى لارتفاع الحماية | 1820 مم (كلا الوضعين) | 1820 مم (كلا الوضعين) |
| الخرج | NO/NC, .COM | - |
| حالة LED | ضوء أحمر (تم حجب الجسم)، ضوء أزرق (غير محجوب)، ضوء أزرق وامض (تشغيل أول، الباعث والمستقبل غير متطابقين) | ضوء أزرق ثابت (عادي)، ضوء أحمر وامض بسرعة (جهد أقل من 9 فولت، أعلى من 28 فولت) |
| عدد الخلايا الضوئية | 8 | 8 |
| درجة حرارة التشغيل | -20 درجة مئوية ~ +60 درجة مئوية | -20 درجة مئوية ~ +60 درجة مئوية |
| مستوى الحماية | IP67 | IP67 |
| مادة الغلاف | سبائك الألومنيوم | سبائك الألومنيوم |
ملاحظة: في غضون دقيقة واحدة من التشغيل، يلامس السلك الأخضر أرضي المستقبل خمس مرات (يومض الضوء الأحمر)، وسيتحول السلك الأصفر إلى NC.
دليل استكشاف الأخطاء وإصلاحها
| استكشاف الأخطاء وإصلاحها | أعراض الخطأ | الحلول |
|---|---|---|
| أضواء وامضة ببطء بعد التشغيل | الباعث والمستقبل غير متطابقين | إعادة ضبط المحاذاة |
| ضوء أحمر وامض بسرعة (طرف الباعث) | الجهد عند طرف الباعث أقل من 9 فولت أو أعلى من 28 فولت | التحقق من الجهد وتعديله |
| ستارة ضوئية طبيعية، ولكن الباب لا يقوم بإجراء مضاد للقرص | خطأ في الأسلاك | التحقق من الأسلاك وتصحيحها |
| غير قادر على الدخول إلى وضع الإخفاء | 1. تسرب الضوء أثناء نزول الباب مما يسبب حجبًا متقطعًا للشعاع 2. تم حجب الشعاع السفلي 3. الباب السفلي/العائق لا يلبي الحد الأدنى للمسافة للحجب المستمر |
تحديد ومعالجة المشكلة المحددة |
احتياطات السلامة الهامة:
- احتفظ بكابلات التوصيل بعيدًا عن الموصلات ذات الجهد العالي أو التيار العالي
- تأكد من أن الباب السفلي أو الجسم المعيق يلبي الحد الأدنى للمسافة المطلوبة للحجب المستمر
- امسح نوافذ الباعث والمستقبل بقطعة قماش جافة وناعمة لمنع الأوساخ من التأثير على التشغيل
- لا تقم بثني أو لف الستارة الضوئية
- تجنب التعرض المباشر لأشعة الشمس أو مصادر الضوء تحت الحمراء الأخرى للمستقبل
- تجنب خدش سطح العدسات تحت الحمراء
