CL20-8L أجهزة استشعار الستار الضوئي للسلامة 2000mm IP67 مقاوم للماء 8 أشعة تحت الحمراء
تفاصيل المنتج
| تصنيف IP | IP67 | مسافة الاستشعار | 8 م |
|---|---|---|---|
| مادة | سبائك الألومنيوم | ميزة | مقاومة للتآكل |
| جهد الإمداد | تيار مستمر 12-24 فولت | درجة حرارة التشغيل | -20 ~ 60 ℃ |
| التشغيل الحالي | < 50mA | الإخراج | لا / نك، كوم |
| العمل الحالي | <20 مللي أمبير @ تيار مستمر 12 فولت | مواصفة | 200*2.1*1.5 سم |
| إبراز | الستار الضوئي الضوئي ip67,جهاز استشعار الستار الضوئي للسلامة,2000 ملم الستار الضوئي |
||
منتوج وصف
ستارة ضوء أمان CL20-8L بمستشعر حاجب 2000 مم IP67 مقاومة للماء 8 أشعة تحت حمراء

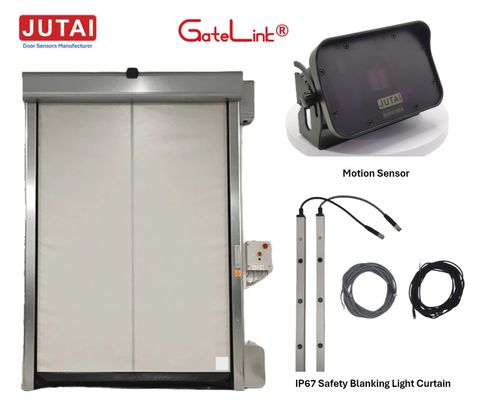

ستارة ضوء أمان بالأشعة تحت الحمراء CL20-8L8 مع وظيفة حاجب للأبواب الصناعية
نظرة عامة على المنتج
تعمل ستارة الضوء الأمني JUTAI CL20-8L8 عن طريق إنشاء شعاع ضوئي بين الباعث والمستقبل، مما يشكل درعًا واقيًا. إذا دخل جسم أو شخص إلى منطقة الشبكة، يتم مقاطعة شعاع الضوء، مما يؤدي فورًا إلى تشغيل نظام الأمان لاتخاذ الإجراءات المناسبة. يتم تثبيتها عادةً في نقاط حاسمة للأجهزة مثل الأبواب، والأبواب الأوتوماتيكية، ومعدات الرفع، ويمكنها اكتشاف مخاطر السحق المحتملة على الفور. تستخدم على نطاق واسع في البيئات الصناعية والتجارية، وهي جزء أساسي من أنظمة الأتمتة، خاصة في المواقف التي تتطلب معايير سلامة عالية.
وضع الإخفاء
يتم تثبيت ستارة الضوء الأمني داخل فجوة الباب. عند إغلاق الباب بشكل طبيعي، يتم حجب أشعة الضوء لستارة الضوء بالتتابع من الأعلى إلى الأسفل. يتم التعرف على هذا الحجب المتسلسل بواسطة النظام كإجراء طبيعي لإغلاق الباب. إذا مر جسم أسفل وحجب شعاع الضوء أثناء عملية إغلاق الباب، فسيفتح الباب على الفور.
الوضع العادي
مثبت على الجانب الداخلي والخارجي للباب. عند إغلاق الباب، لا تمر أشعة الضوء. في هذا الوضع، بغض النظر عن شعاع الضوء الذي يتم حجبه من ستارة الضوء، سيقوم النظام فورًا بإخراج إشارة فتح الباب.
الميزات الرئيسية

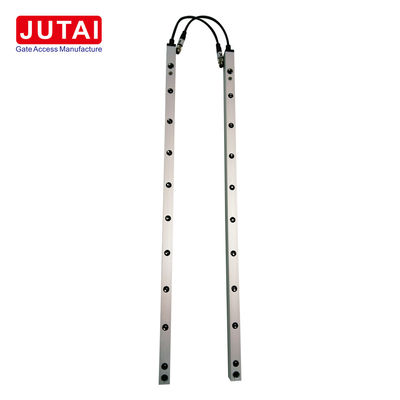

- تتكون من باعث ومستقبل
- نطاق تشغيل من 1-8 أمتار
- أقصى ارتفاع حماية 1820 مم في كل من وضع الإخفاء والوضع العادي
- مادة الغلاف هي سبائك الألومنيوم
مزايا المنتج
- مناسبة لأبواب التخزين البارد والبيئات الرطبة مع نطاق درجة حرارة -25 درجة مئوية
- لا تتطلب صندوق تحكم سلكي متزامن
- سرعة استجابة سريعة تبلغ 0.03 ثانية
- مقاومة لأشعة الشمس والتداخل الكهرومغناطيسي
- تدعم التخصيص (الكمية)
المواصفات الفنية
| المعلمات | المستقبل | الباعث |
|---|---|---|
| تيار العمل | أقل من 20 مللي أمبير عند 12 فولت تيار مستمر | أقل من 65 مللي أمبير عند 12 فولت تيار مستمر |
| جهد العمل | 12-24 فولت تيار مستمر | 12-24 فولت تيار مستمر |
| نطاق التشغيل | 1-8 متر | 1-8 متر |
| أقصى ارتفاع للحماية | 1820 مم (وضع الإخفاء)، 1820 مم (الوضع العادي) | 1820 مم (وضع الإخفاء)، 1820 مم (الوضع العادي) |
| الإخراج | NO/NC، COM | - |
| حالة LED | ضوء أحمر (تم حجب الجسم)، ضوء أزرق (غير محجوب)، ضوء أزرق وامض (تشغيل أول، الباعث والمستقبل غير متطابقين) | ضوء أزرق ثابت (عادي)، ضوء أحمر وامض بسرعة (جهد أقل من 9 فولت، أعلى من 28 فولت) |
| عدد الخلايا الضوئية | 8 | 8 |
| درجة حرارة التشغيل | -20 درجة مئوية ~ +60 درجة مئوية | -20 درجة مئوية ~ +60 درجة مئوية |
| مستوى الحماية | IP67 | IP67 |
| مادة الغلاف | سبائك الألومنيوم | سبائك الألومنيوم |

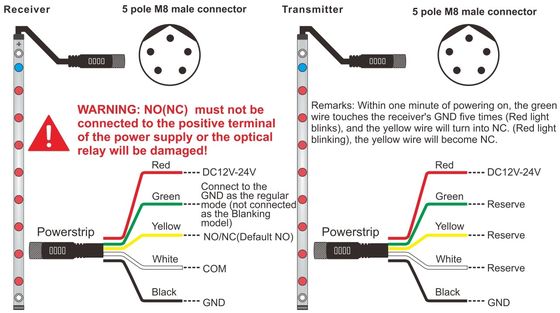

ملاحظة: في غضون دقيقة واحدة من التشغيل، يلامس السلك الأخضر أرضي المستقبل خمس مرات (يومض الضوء الأحمر)، وسيتحول السلك الأصفر إلى NC.
دليل استكشاف الأخطاء وإصلاحها
| استكشاف الأخطاء وإصلاحها | أعراض الخطأ | الحلول |
|---|---|---|
| أضواء وامضة ببطء بعد التشغيل | الباعث والمستقبل غير متطابقين | إعادة ضبط المحاذاة |
| ضوء أحمر وامض بسرعة (طرف الباعث) | الجهد عند طرف الباعث أقل من 9 فولت أو أعلى من 28 فولت، مما يتسبب في وميض الضوء الأحمر | التحقق من الجهد وتعديله |
| ستارة الضوء طبيعية، ولكن الباب لا يقوم بإجراء منع القرص | خطأ في الأسلاك | التحقق من الأسلاك وتصحيحها |
| غير قادر على الدخول إلى وضع الإخفاء | 1. يحدث تسرب للضوء أثناء نزول الباب، مما يتسبب في حجب متقطع لشعاع الضوء. 2. تم حجب الشعاع السفلي. 3. الباب السفلي أو العائق لا يلبي الحد الأدنى للمسافة المطلوبة للحجب المستمر. | تحديد ومعالجة المشكلة المحددة التي تسبب المشكلة |
احتياطات السلامة الهامة
- حافظ على كابلات التوصيل بعيدًا عن الموصلات ذات الجهد العالي أو التيار العالي
- تأكد من أن الباب السفلي أو الجسم العائق المستخدم للإخفاء يلبي الحد الأدنى للمسافة المطلوبة للحجب المستمر
- امسح نوافذ الباعث والمستقبل بقطعة قماش جافة وناعمة لمنع الأوساخ من التأثير على التشغيل الطبيعي
- لا تقم بثني أو لف ستارة الضوء
- تجنب التعرض المباشر لأشعة الشمس أو مصادر الأشعة تحت الحمراء الأخرى للمستقبل
- تجنب خدش سطح عدسات الأشعة تحت الحمراء
